市面上3d软件很多，几乎所有软件都可以转成stl、obj格式。比如大家熟知的solidworks，一般用于机械设计；还有maya，用于游戏开发；以及fusion 360，这个用于3d打印比较多。这里面，既然大多数人都用fusion 360，为什么我们不用fusion 360呢？
1、版权原因
fusion 360虽然比较好用，但是里面有一个最重要的原因，就是版权。也就是说，对于个人，或者是公司来说，使用fusion 360是需要支付版权费用的。如果不想支付这笔费用，那剩下来的选择就是寻找开源软件，freecad就是其中的一个选项。
2、多平台支持
我们选择freecad还有一个重要原因，那就是freecad支持多个平台。不管是windows，还是linux、mac，都可以运行freecad，这一点类似于qt软件，还是非常方便的。
https://www.freecad.org/大家实际用的时候，可以选用稍微老一点的版本，比如0.21版本，不一定要追求最新的软件版本。
3、关于参数化3d设计
大多数3d软件都支持参数化设计。所谓的参数化3d设计，就是说，所有的形状都是可以通过方程和参数进行约束定制的。比如哪些是正方体，哪些是长方体，哪些是圆角等等，这些内容都是可以通过方程的方法算出来的。那么多一个又一个的方程，最后凑在一起，就是我们想要的3d外壳。
在freecad上面，如果需要选择参数化3d设计，直接选择"Part Design"即可。
4、了解sketch、pad、pocket的基本概念

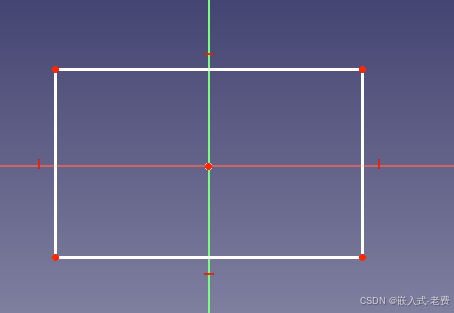

3d参数化设计本身严格遵循sketch-pad、sketch-pocket的原则。sketch，也就是草图，这个草图可以是任何一个截面，也就是2d图形。一开始的时候，通常是xoy界面。选择好截面之后，就可以选择pad、pocket。所谓pad，一般就是指界面的拉伸。比如长方形，拉伸一下，就成了长方体。圆形拉一下，就成了圆柱体。除了pad这样的拉伸动作之外，还有pocket挖空，就是从已有的立体结构中挖出一个空间。例如从一个大的长方体向内再挖出一个小的长方体，这就是简单的外壳。
5、3d开发的基本流程
**了解了sketch、pad、pocket的基本概念之后，那么3d构建就是一个循环sketch-pad、sketch-pocket的过程。**一般就是先选择一个界面，比如xoy，创建一个sketch，在这个基础之上pad一下，就是一个长方体，这是所有工作的出发点。

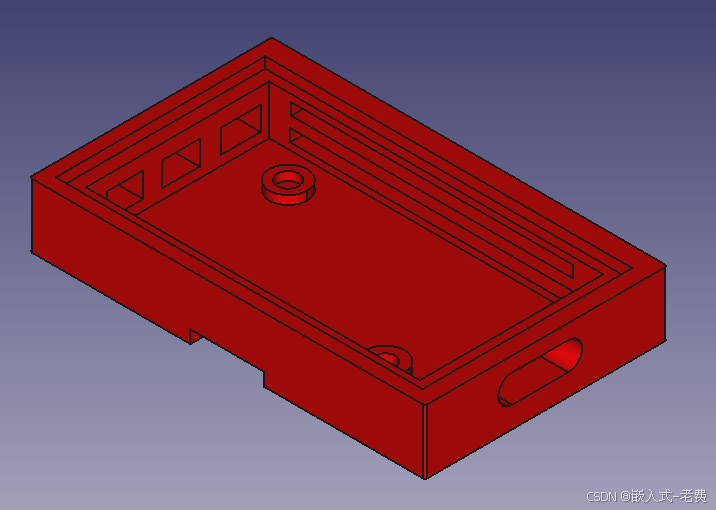

接着选择一个界面，继续绘制sketch，可以向内选择pocket，这样就挖出一个空壳出来。后面的电源口、usb口、tf卡口、hdmi口、网络口等等，也都可以通过pocket的形式来处理。只有外壳里面，需要添加pcb插孔的时候，才继续添加一个sketch-pad。
如果为了生产方便，减小失误率，可以边角做一下圆角设计。想好看一点，可以换一下body颜色。如果产品有散热的需求，可以继续添加几个开窗。这样随着不断的内容补充和添加，一个外壳就做好了。
6、从软件到硬件、3d结构开发
实际开发的时候，一般3d结构开发，是最后完成的动作。市场调研做好之后，就可以立项。立项之后不要一开始就开发，提前做好设计。即使马上进入编码阶段，也可以先买别人家的板子进行开发，软件开发没什么大问题之后，再自己设计板子。最后交付给客户的时候，加上一个外壳。
本身3d结构开发，是锦上添花的事情。不能软件和硬件都没有做好，就做3d结构开发，这就没有必要了，不解决根本问题。软件和硬件如果没有什么问题，就可以想办法把外壳设计好，选一个好的屏幕，注意和pcb的匹配，这样哪怕是样品，也和实际产品的外观非常接近了。
**另外初期开发外壳的时候，可以不用过度关注顶盖，比如用一个屏幕盖住，或者用一个亚克力板穿透过去，这都是可以的。**等到后期有需求的时候，再单独设计一个顶盖也是可以的。
