静态路由 + 浮动路由实战:小型网络互通配置指南

对于网络工程专业的同学来说,静态路由与浮动路由是构建可靠网络的基础技能之一。今天我们以一个三路由器互联的实验场景为例,手把手教你完成 "Loopback 接口互通 + 路由冗余" 的配置。

一、实验拓扑与需求梳理

拓扑结构

  • 设备:3 台路由器(AR1、AR2、AR3)
  • 接口与网段:
    • AR1:GE0/0/0(10.0.1.0/24)、GE0/0/1(10.0.3.0/24)、Loopback0(1.1.1.1/32)
    • AR2:GE0/0/0(10.0.1.0/24)、GE0/0/1(10.0.2.0/24)、Loopback0(2.2.2.2/32)
    • AR3:GE0/0/0(10.0.2.0/24)、GE0/0/1(10.0.3.0/24)、Loopback0(3.3.3.3/32)

核心需求

  1. 所有接口配置 IP 地址;
  2. 用静态路由实现 Loopback 接口互通;
  3. 用浮动路由实现主链路故障时的自动切换(冗余)。

二、配置步骤详解

复制代码
sys
#
 sysname R1
#
 undo info-center enable
#
#
interface GigabitEthernet0/0/0
 ip address 10.0.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.0.3.1 255.255.255.0
#
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
#
ip route-static 2.2.2.2 255.255.255.255 10.0.1.2
ip route-static 2.2.2.2 255.255.255.255 10.0.3.3 preference 80
ip route-static 3.3.3.3 255.255.255.255 10.0.3.3
#





sys
#
 undo info-center enable
#
#
 sysname R2
#
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
#
interface GigabitEthernet0/0/0
 ip address 10.0.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.0.2.2 255.255.255.0
#
#
ip route-static 1.1.1.1 255.255.255.255 10.0.1.1
ip route-static 1.1.1.1 255.255.255.255 10.0.2.3 preference 80
ip route-static 3.3.3.3 255.255.255.255 10.0.2.3
#




#
sys
#
sysname R3
 undo info-center enable
#
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
#
interface GigabitEthernet0/0/0
 ip address 10.0.3.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.0.2.3 255.255.255.0
#
#
ip route-static 1.1.1.1 255.255.255.255 10.0.3.1
ip route-static 2.2.2.2 255.255.255.255 10.0.2.2
#

三、验证测试

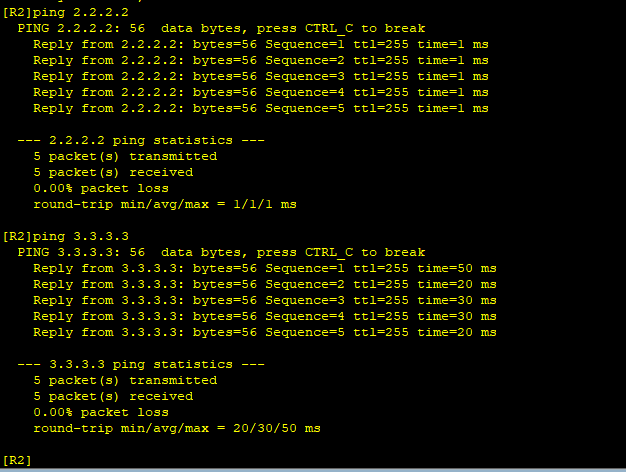

配置完成后,通过ping和display ip routing-table验证:

  1. 正常情况 :在 AR1 上 ping 2.2.2.2,应该走主链路(10.0.1.2);查看路由表,2.2.2.2对应的路由是管理距离 60 的主路由。

  2. 主链路故障测试 :手动关闭 AR1 的 GE0/0/0 接口(interface GE0/0/0→shutdown),再 ping 2.2.2.2,应该自动切换到浮动路由(走 AR3);查看路由表,2.2.2.2对应的路由变为管理距离 61 的冗余路由。

四、总结

这个实验是网络工程中 "静态路由 + 冗余" 的经典场景,核心知识点:

  • 静态路由是 "手动指定路径",适用于小型网络;
  • 浮动路由通过管理距离实现冗余,是保障网络可靠性的基础手段;
  • Loopback 接口常作为设备的 "标识 IP",用于测试和管理。
