【沁恒蓝牙开发】2.4G PHY TX 数据流程

文章目录

• 1.1、初始化
• 1.2、开始发送数据
• [1.3、RF TX 事件](#1.3、RF TX 事件)
• [1.4、TX 流程](#1.4、TX 流程)

2.4G Phy 是在2.4G RF_Basic的基础上进一步封装出来的，完成了低功耗、接收数据后切换为发送模式的流程、并且可以与BLE共存的Demo。本文介绍的是2.4G Phy Auto模式的发送数据。

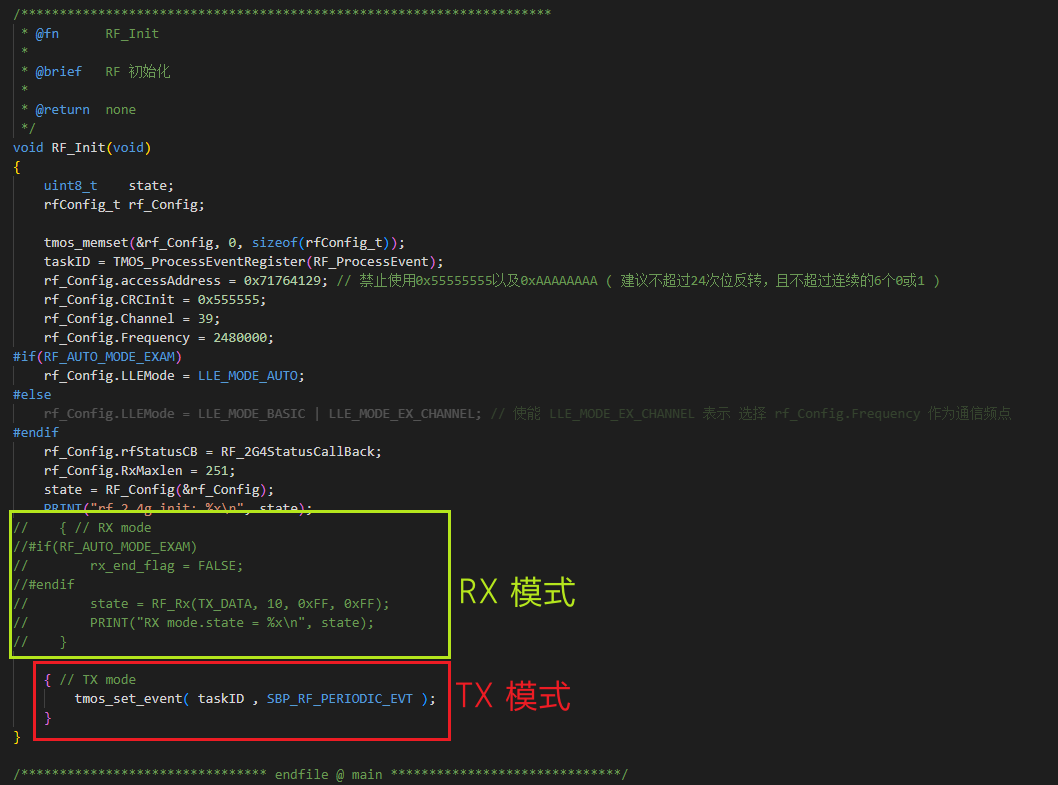

2.4G Phy 在RF_Init内切换模式

1.1、初始化

TX 模式的初始化就是发送了一个TMOS消息，立刻开始发数据

 tmos_set_event( taskID , SBP_RF_PERIODIC_EVT );

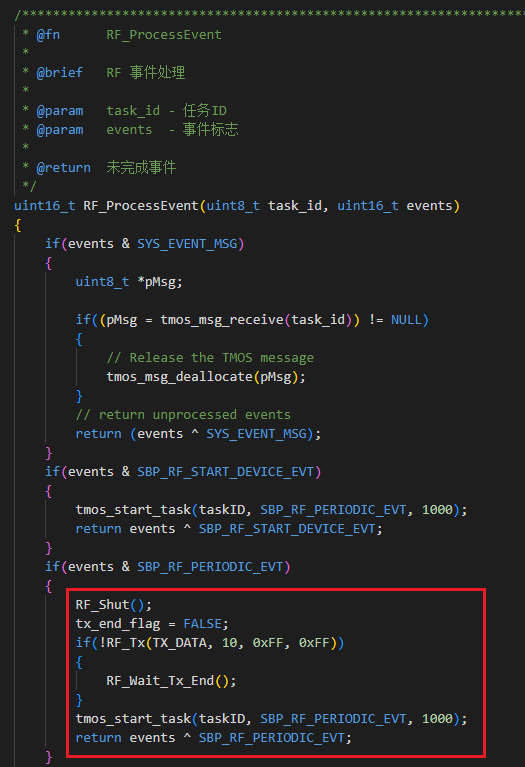

1.2、开始发送数据

此处代码是，先停止RF的收、发数据，重置标志位，发送数据并且判断诗句放回正常与否，不对就进入超时判断中，最后设定在625ms后开始再次开始发送数据。

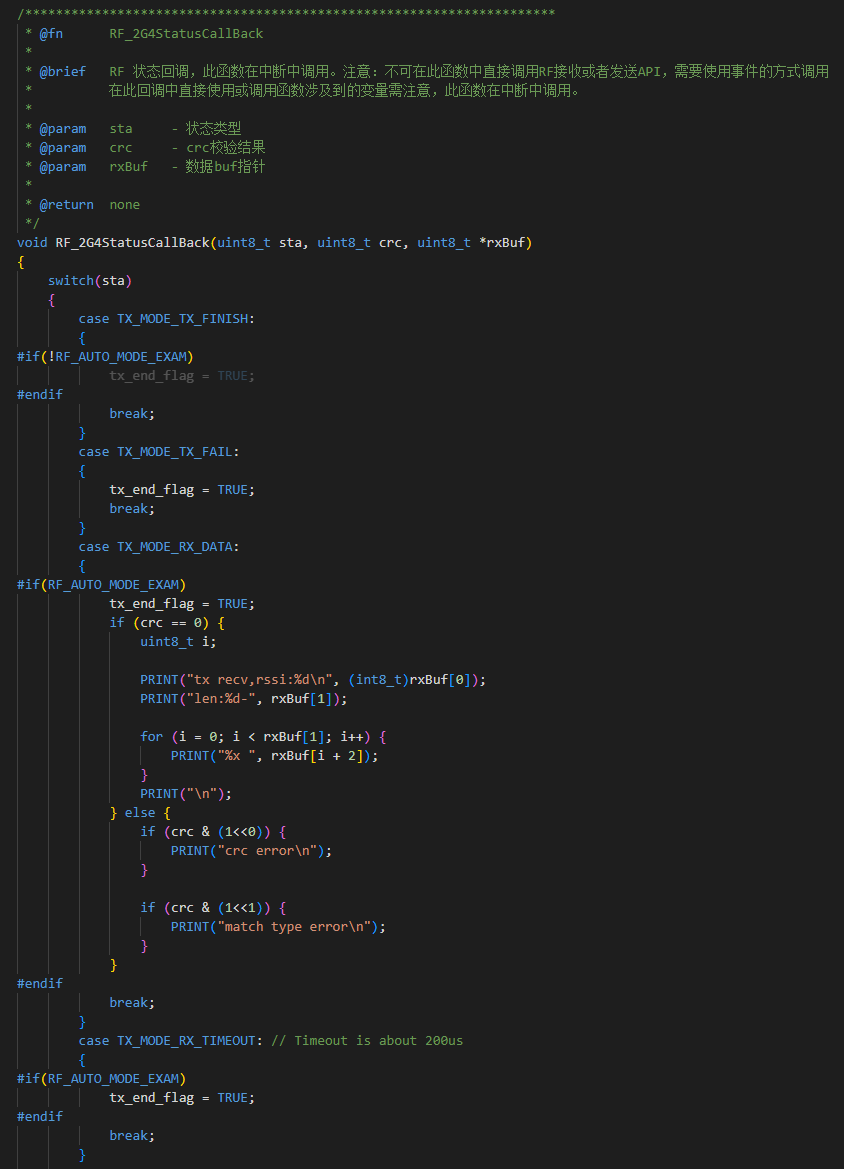

1.3、RF TX 事件

在RF 状态回调中TX_MODE 开头的事件就是TX相关的事件，简介如下：

TX_MODE_TX_FINISH ：TX数据发送完成

TX_MODE_TX_FAIL：TX数据发送失败

TX_MODE_RX_DATA：在触发TX_MODE_TX_FINISH后，会自动切换为RX模式，接收数据，打印ACK数据。

TX_MODE_RX_TIMEOUT：TX数据发送完成后切换为RX数据的接收超时事件。

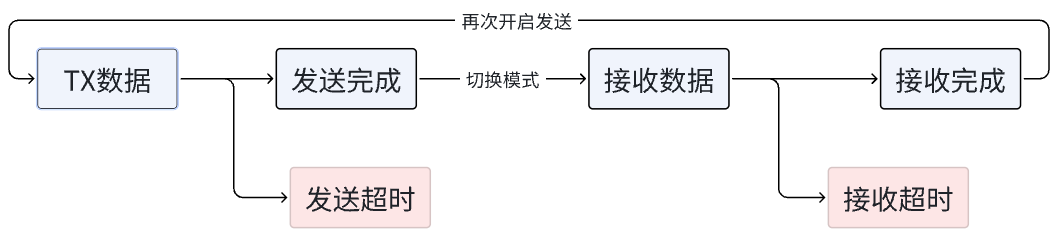

1.4、TX 流程

TX数据的流程是：
