修改 LVS 报错

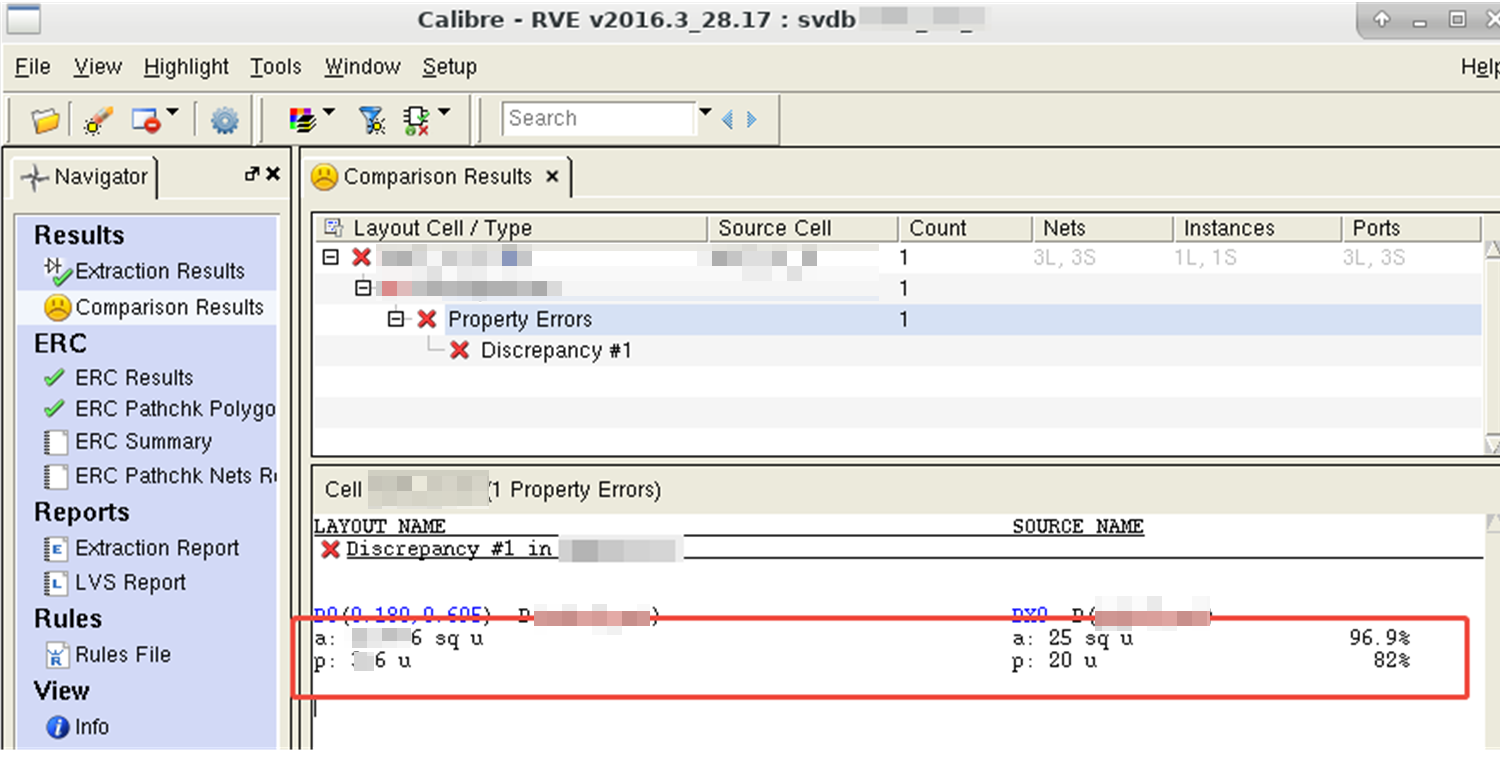

如果 报:

这是面积问题 说明SCHEMATIC中的尺寸与LAYOUT 中的 尺寸并不一致,这时候 需要问一下 负责人 尺寸大小应该以什么为标准,这里按照版图中的面积大小 为标准,

所以,

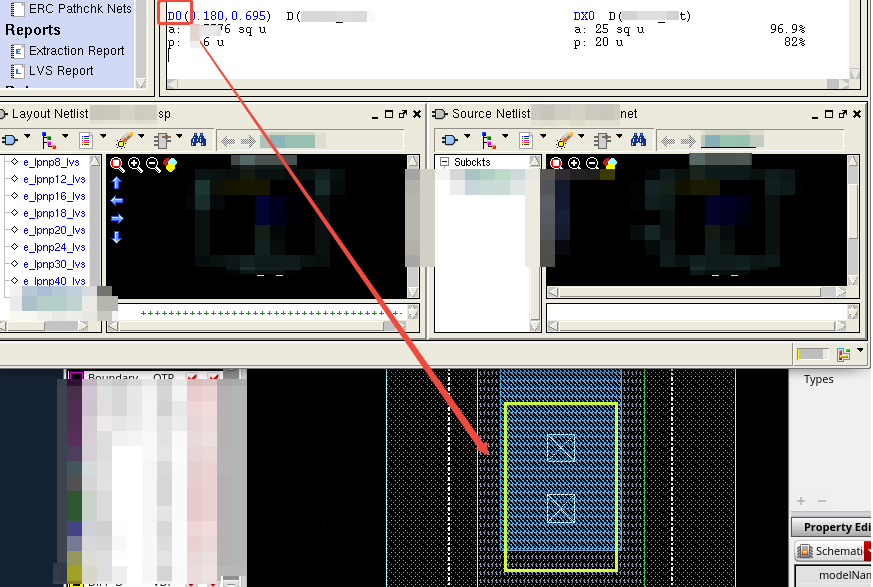

接下来点击 左边的 D0 highlight 如下图:

然后 k 去量一下 highlight 的框 得到 W L

在去将 schematic 中的 器件 q 一下 , 将尺寸 填写进去,

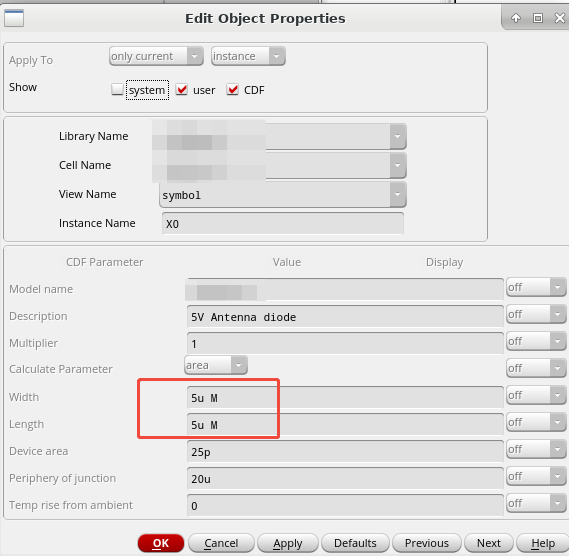

修改前:

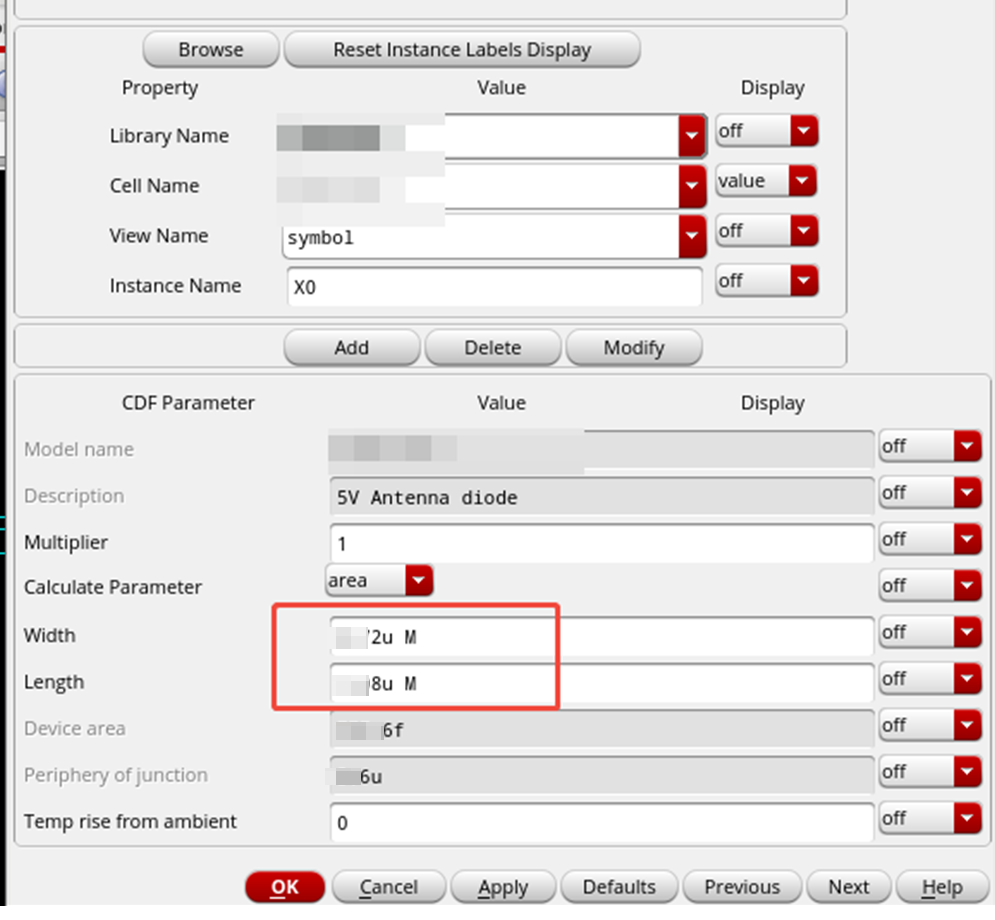

修改后:

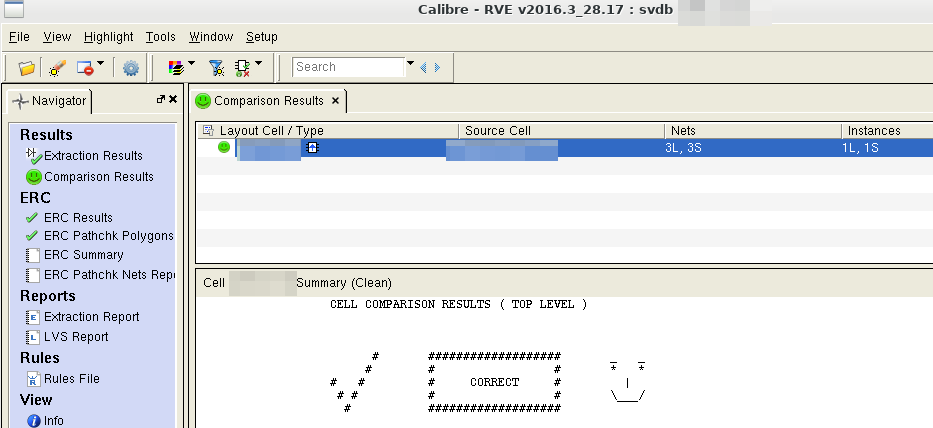

最后

LVS 面积修改成功。
