企业级高可用实战：Keepalived + LVS（DR）+ MariaDB 主主架构深度解析
引言
在企业级应用中，数据库作为业务数据的"核心载体"，其高可用性、读写性能和数据一致性直接决定业务能否稳定运行。无论是电商交易系统（订单生成、库存扣减）、金融支付平台（交易对账、资金流转），还是政务管理系统（数据上报、业务审批），**"数据库一旦宕机，业务就瘫痪"**已成为不可触碰的红线。传统的单节点或简单主从架构，已经无法满足现代互联网高并发、高可用的刚性需求。本文将基于实际操作，详细拆解通过 Keepalived（VIP 漂移） + LVS（DR 模式流量分发） + MariaDB 主主复制（双活写） 构建的稳固企业级架构。
第一部分：项目背景与架构选型逻辑
1. 业务场景与数据库核心诉求
在业务演进过程中，数据库会面临以下四大类刚性需求：
- 无间断服务（高可用） ：数据库需实现7×24小时不间断运行，避免因单点故障（如数据库服务器宕机、磁盘损坏、网络中断）导致业务中断。例如：电商平台秒杀活动中，若数据库不可用，将直接导致订单无法生成，每中断1分钟可能造成数万元营收损失；金融系统中，数据库故障可能引发交易对账异常，甚至触发合规风险。
- 高并发承载（读写性能）：随着用户规模增长，数据库面临的读写请求呈指数级上升（如日均SQL执行量从100万次增至1亿次）。单台数据库的CPU、内存、IO能力易成为瓶颈：读请求过多会导致查询延迟（如用户查询订单列表超时），写请求集中会造成事务阻塞（如多用户同时提交订单导致库存更新排队）。
- 数据零丢失（可靠性）：业务数据需具备"抗丢失"能力，即使遭遇硬件故障或软件异常，也需保证数据不损坏、不丢失。例如：用户充值记录、订单信息若因数据库故障丢失，将直接引发用户投诉与信任危机；同时，多节点间的数据需实时同步，避免出现"主库数据已更新，从库仍展示旧数据"的一致性问题。
- 灵活扩展（可扩展性）：业务增长过程中，需支持"按需扩展"数据库能力：读压力增大时可快速新增读节点，写压力上升时可优化写分发策略，避免因架构僵化导致"业务倒逼重构"的被动局面。
2. 传统数据库架构的致命痛点与局限
在采用本方案前，多数企业曾使用"单节点数据库"或"简单主从架构"，但面临以下难以突破的瓶颈：
① 单节点数据库：单点故障风险致命
- 风险：数据库仅部署在一台服务器上，一旦硬件故障（如电源损坏、磁盘坏道）或软件崩溃（如MariaDB进程异常退出），将导致全量业务中断。
- 恢复效率极低：依赖人工干预恢复（如更换服务器、重建数据库、恢复备份），平均恢复时间（MTTR）通常超过30分钟，远无法满足"秒级切换"的业务需求；若备份数据不完整，还可能导致部分业务数据永久丢失。
② 简单主从架构（一主一从）：读写瓶颈与切换缺陷
- 读性能局限 ：虽然通过"主库写、从库读"分摊读压力，但从库仅能扩展读能力，无法缓解主库的写压力（如大量订单写入仍集中在主库）；且从库数量增多时，缺乏统一的读请求分发机制，易导致部分从库过载（如某台从库承担80%读请求）、部分从库空闲。
- 高可用缺陷：主库故障时，需手动将从库提升为新主库，再修改业务系统的数据库连接地址，切换过程耗时且易出错（如忘记同步从库未应用的binlog导致数据不一致）；同时，从库仅作为"备用节点"，写请求始终依赖主库，主库写瓶颈无法突破。
③ 无负载均衡：请求分发混乱
- 硬编码问题：部分企业尝试用"业务层硬编码连接地址"实现读写分离（如读请求连从库IP，写请求连主库IP），但存在两大问题：一、缺乏故障检测机制，若某台从库宕机，业务层无法实时感知，仍会将读请求分发至故障节点，导致部分读业务失败；二、扩展性差，新增读节点时，需修改业务代码中的连接地址列表，重启服务才能生效，不符合"无感知扩展"的运维需求。
④ 数据同步与一致性风险
- 数据断层：传统主从架构依赖MariaDB原生的binlog同步，若网络延迟或主库binlog丢失，会导致从库数据滞后或同步失败；且主库故障时，若从库未完全同步主库数据，强制切换会造成"数据断层"（如主库已提交的订单，从库未记录），引发严重商业事故。
3. 技术方案的选型逻辑
针对上述痛点，需构建一套"高可用负载均衡 + 双主互备 + 读写协同"的数据库架构。我们最终选型 《Keepalived + LVS（DR） + MariaDB主主》 组合，正是基于以下核心诉求：
- 为什么选择 MariaDB 主主（突破写瓶颈与双活备份） ：
采用"双主互备"模式（两台MariaDB均为主库，可同时处理写请求），彻底解决传统主从架构的"写依赖单主"问题，写性能理论上提升2倍；两台主库实时同步数据（通过binlog双向同步），任一主库故障时，另一主库已拥有完整数据，避免数据丢失；同时，支持"读写请求均分发至双主"，进一步提升整体并发能力。 - 为什么选择 LVS（DR模式）（高效分发读写请求） ：
LVS作为四层负载均衡器，基于IP和端口转发请求，具备超高并发承载能力（单机可支撑10万+并发连接） ，远超Nginx等七层负载均衡器；采用DR（直接路由）模式，请求仅经过LVS转发至后端MariaDB节点，响应数据直接从MariaDB返回给客户端，避免"请求回程流量"占用LVS带宽，转发效率接近物理机直连；支持"健康检查"，实时检测MariaDB节点状态，若某台主库宕机，LVS自动将请求分发至另一台健康主库，避免业务访问故障节点。 - 为什么选择 Keepalived（负载均衡层高可用） ：
LVS作为请求分发核心，若自身单点故障，将导致全量数据库请求无法转发。通过Keepalived的VRRP协议实现LVS主备高可用：主LVS节点故障时，备LVS节点可在1-3秒内自动接管虚拟IP（VIP），实现"无感知切换"，彻底消除负载均衡层单点风险；支持"优先级配置"，可根据LVS节点性能设置主备角色，确保高性能节点优先承担转发任务。
4. 项目预期价值与目标
通过部署本架构，预期实现以下技术与业务价值：
- 高可用升级 ：数据库层可用性从 99.9% 提升至 99.99% ，年均故障中断时间从8.76小时降至 52.56分钟，核心业务（如订单、支付）无服务中断风险。
- 性能翻倍 ：写性能从单主 500TPS 提升至双主 1000+ TPS，读性能支持通过新增从节点无限扩展（LVS统一分发读请求），95% SQL查询响应时间 < 200ms。
- 数据可靠：双主实时同步数据，任一节点故障无数据丢失；LVS健康检查 + Keepalived主备切换，实现"故障自动转移"，无需人工干预。
- 运维高效 ：新增数据库节点时，仅需接入LVS集群，无需修改业务代码；负载均衡与数据库节点状态可通过监控平台实时查看，故障定位效率提升 70%。
第二部分：项目环境与节点规划
1. 实验拓扑概述
本实验基于 VMware 虚拟化环境，划分了 10.1.8.0/24（业务网）和 10.1.1.0/24（外部网）两个网段。由 router 负责开启路由转发和 NAT，连接外部客户端与内部业务集群；ha1 和 ha2 组成 LVS/Keepalived 双机热备层；db1 和 db2 组成 MariaDB 数据层。
2. 节点规划表
| 主机名 | IP 地址 | 网关 | DNS | VIP 地址 | 服务器角色 |
|---|---|---|---|---|---|
| client1 | 10.1.8.21 (vmnet8) | 10.1.8.20 | 223.5.5.5 | 无 | 客户端 |
| client2 | 10.1.1.21 (vmnet1) | 10.1.1.20 | 223.5.5.5 | 无 | 客户端 |
| router | 10.1.8.20 / 10.1.1.20 | 10.1.8.2 | 223.5.5.5 | 无 | 路由器（开启转发与NAT） |
| ha1 | 10.1.8.13 (vmnet8) | 10.1.8.20 | 223.5.5.5 | 10.1.8.100 | LVS+Keepalived 主服务器 |
| ha2 | 10.1.8.14 (vmnet8) | 10.1.8.20 | 223.5.5.5 | 10.1.8.100 | LVS+Keepalived 备服务器 |
| db1 | 10.1.8.11 (vmnet8) | 10.1.8.20 | 223.5.5.5 | 10.1.8.100 | DB 主服务器 |
| db2 | 10.1.8.12 (vmnet8) | 10.1.8.20 | 223.5.5.5 | 10.1.8.100 | DB 从服务器 |
3. 基础环境准备
所有节点均使用 CentOS 7 模板机，需先配置好主机名、网卡 IP 和网关。特别注意： 路由器 router 需要开启系统内核 IP 转发功能，并关闭防火墙限制。
bash
# 在 router 上开启路由转发
[root@router ~ 19:29:32]# vim /etc/sysctl.conf
net.ipv4.ip_forward=1
[root@router ~ 19:30:30]# sysctl -p
net.ipv4.ip_forward = 1第三部分：后续实操内容框架
步骤一：MariaDB 安装与双主（主主）复制配置
1. 安装与安全初始化
分别在 db1 和 db2 上安装 mariadb-server，并开启二进制日志。
bash
[root@db1 ~ 19:32:56]# yum install -y mariadb-server
[root@db2 ~ 19:32:56]# yum install -y mariadb-server
# 开启二进制日志和 relay log
[root@db1 ~ 19:35:56]# vim /etc/my.cnf.d/server.cnf
[mysqld]
server-id=1 # db2 上修改为 2
log_bin=mysql-bin
relay_log=mysql-relay-bin
# 启动服务并运行安全初始化脚本
[root@db1 ~ 19:36:49]# systemctl enable mariadb.service --now
[root@db1 ~ 19:36:55]# mysql_secure_installation2. 配置 db2 -> db1 复制
登录 db1 创建复制用户并查看位点，然后到 db2 配置 CHANGE MASTER。
sql
-- 在 db1 执行
MariaDB [(none)]> grant replication slave, replication client on *.* to 'repl'@'10.1.8.12' identified by 'huawei';
MariaDB [(none)]> show master status\G;
*************************** 1. row ***************************
File: mysql-bin.000003
Position: 1650
Binlog_Do_DB:
Binlog_Ignore_DB:
1 row in set (0.00 sec)
-- 记下 File 和 Position
-- 在 db2 执行
MariaDB [(none)]> change master to master_host='10.1.8.11', master_user='repl', master_password='huawei', master_port=3306, master_log_file='mysql-bin.000003', master_log_pos=1650, master_connect_retry=30;
MariaDB [(none)]> start slave;
MariaDB [(none)]> show slave status\G;
-- 确保 Slave_IO_Running: Yes 和 Slave_SQL_Running: Yes
*************************** 1. row ***************************
Slave_IO_State: Waiting for master to send event
Master_Host: 10.1.8.11
Master_User: repl
Master_Port: 3306
Connect_Retry: 30
Master_Log_File: mysql-bin.000003
Read_Master_Log_Pos: 1650
Relay_Log_File: mysql-relay-bin.000002
Relay_Log_Pos: 529
Relay_Master_Log_File: mysql-bin.000003
Slave_IO_Running: Yes
Slave_SQL_Running: Yes
Replicate_Do_DB:
Replicate_Ignore_DB:
Replicate_Do_Table:
Replicate_Ignore_Table:
Replicate_Wild_Do_Table:
Replicate_Wild_Ignore_Table:
Last_Errno: 0
Last_Error:
Skip_Counter: 0
Exec_Master_Log_Pos: 1650
Relay_Log_Space: 823
Until_Condition: None
Until_Log_File:
Until_Log_Pos: 0
Master_SSL_Allowed: No
Master_SSL_CA_File:
Master_SSL_CA_Path:
Master_SSL_Cert:
Master_SSL_Cipher:
Master_SSL_Key:
Seconds_Behind_Master: 0
Master_SSL_Verify_Server_Cert: No
Last_IO_Errno: 0
Last_IO_Error:
Last_SQL_Errno: 0
Last_SQL_Error:
Replicate_Ignore_Server_Ids:
Master_Server_Id: 13. 配置 db1 -> db2 复制（主主反向）
反向操作一遍，将 db2 作为主库，db1 作为从库。
bash
# 在 db2 上创建 repl 用户（授权给 10.1.8.11）

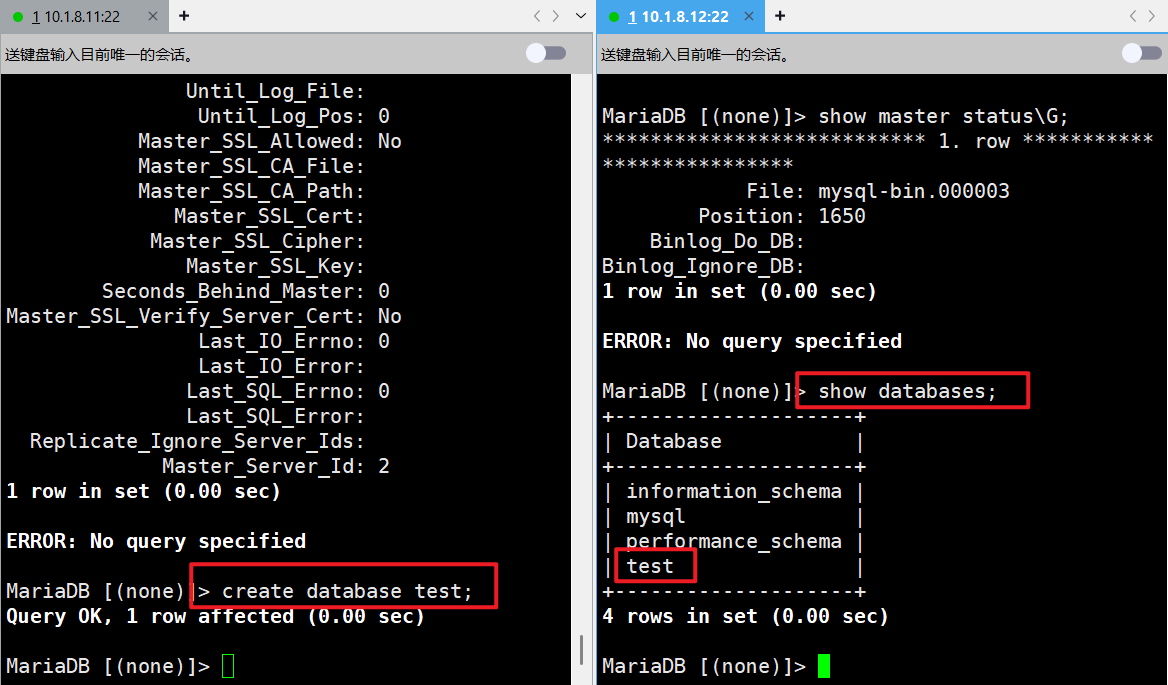

# 在 db1 上执行 CHANGE MASTER TO MASTER_HOST='10.1.8.12'...验证数据同步：在主库建库建表插入数据，在从库查询，确认已自动同步。
步骤二：配置 LVS-RS（真实后端服务器）
最关键的一步！ 在 DR 模式下，所有的 Real Server（db1 和 db2）都必须在 lo 接口上绑定 VIP，并抑制 ARP 响应，防止路由器把 VIP 的 MAC 错误映射到 RS 上。
bash
# 增加虚拟网卡（绑定 VIP 到 lo）
[root@db1 ~ 19:46:36]# nmcli connection add type dummy ifname dummy con-name dummy ipv4.method manual ipv4.addresses 10.1.8.100/32
[root@db1 ~ 19:46:42]# nmcli connection up dummy
# 配置 ARP 参数，抑制响应
[root@db1 ~ 19:46:48]# cat >> /etc/sysctl.conf << EOF
> net.ipv4.conf.all.arp_ignore = 1
> net.ipv4.conf.all.arp_announce = 2
> net.ipv4.conf.dummy.arp_ignore = 1
> net.ipv4.conf.dummy.arp_announce = 2
> EOF
[root@db1 ~ 19:47:28]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.dummy.arp_ignore = 1
net.ipv4.conf.dummy.arp_announce = 2
# db2操作相同（db2 也需执行相同配置。）
步骤三：配置 Keepalived 和 LVS-DS（调度器）
在 ha1 和 ha2 上安装 keepalived 和 ipvsadm。
1. 配置 ha1（Master 节点）
bash
[root@ha1 ~ 19:27:10]# yum install -y keepalived ipvsadm
[root@ha1 ~ 19:49:21]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id ha1
}
vrrp_instance db {
state MASTER
interface ens33
virtual_router_id 51
priority 110
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
10.1.8.100/24
}
}
virtual_server 10.1.8.100 3306 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 10.1.8.11 3306 {
weight 1
TCP_CHECK {
connect_timeout 3
retry 3
delay_before_retry 3
}
}
real_server 10.1.8.12 3306 {
weight 1
TCP_CHECK {
connect_timeout 3
retry 3
delay_before_retry 3
}
}
}2. 配置 ha2（Backup 节点）
复制 ha1 的配置，仅修改 router_id 为 ha2，将 state MASTER 改为 state BACKUP，priority 110 改为 priority 100。
3. 启动与验证
bash
# 分别在 ha1 和 ha2 上执行
[root@ha1 ~ 19:52:00]# systemctl enable keepalived.service --now
# 查看 VIP 是否正确绑定
[root@ha1 ~ 19:52:12]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.13/24 10.1.8.100/24 fe80::baf4:a2c5:6e5c:ea60/64 fe80::6f9c:c7bf:36f9:e430/64
[root@ha2 ~ 19:52:12]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.14/24 fe80::baf4:a2c5:6e5c:ea60/64 fe80::6f9c:c7bf:36f9:e430/64 fe80::878c:d585:6df9:4cf3/64
# 查看 LVS 规则是否生效
[root@ha1 ~]# ipvsadm -Ln
[root@ha1 ~ 19:52:29]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.1.8.100:3306 rr persistent 50
-> 10.1.8.11:3306 Route 1 0 0
-> 10.1.8.12:3306 Route 1 0 0
[root@ha2 ~ 19:52:29]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.1.8.100:3306 rr persistent 50
-> 10.1.8.11:3306 Route 1 0 0
-> 10.1.8.12:3306 Route 1 0 0 步骤四：高可用与负载均衡验证
- 基础连通性测试 ：在客户端
client1上使用mysql -ulaogao -phuawei -h 10.1.8.100连接数据库，验证轮询调度。 - LVS 单点故障切换测试 ：在
ha1上执行systemctl stop keepalived，再次在客户端连接 VIP，应能自动切换到ha2并保持数据库连接不断。 - DB 节点故障自动摘除测试 ：停止
db1上的 MariaDB 服务。LVS 健康检查会将db1剔除集群，后续客户端请求全部自动转发至db2，业务无感知，数据零丢失。
第四部分：排错与避坑指南（总结）
- 防火墙与 SELinux ：实验环境务必在 LVS 和 RS 上先执行
systemctl stop firewalld和setenforce 0，否则健康检查不通过，后端会被踢出。 - ARP 抑制 ：DR 模式下的 Real Server 忘记配置
arp_ignore=1会导致 VIP 冲突，出现请求转发不过去或者网络不通的现象。 - 端口匹配 ：
virtual_server的端口必须和真实后端数据库监听的3306端口完全一致。（如果你后期的实验在 80 端口跑 Nginx 反向代理，就需要专门配一个virtual_server 10.1.8.100 80块！）
