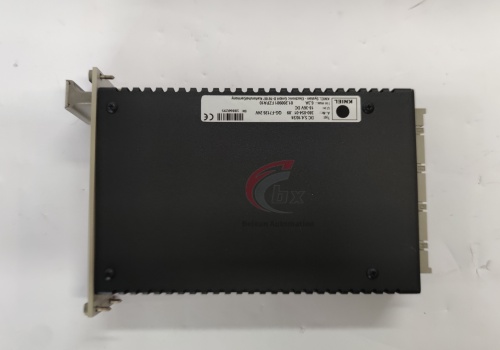

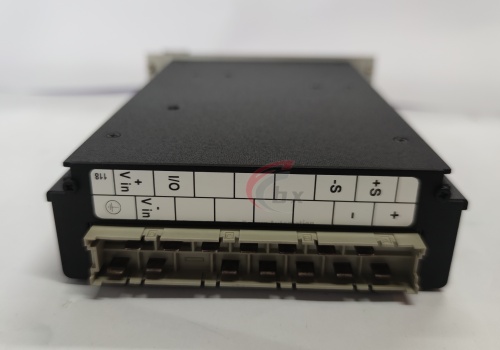

F7126是德国HIMA公司推出的高性能安全级电源模块，隶属于F7系列，专为安全仪表系统（SIS）及工业自动化控制系统设计。核心功能是将24V DC输入电压转换为稳定的5V DC输出电压，为HIMA HIMax平台、PES H51Q等安全控制器及配套模块提供可靠供电，具备输入与输出间的安全电气隔离能力。产品集成过压保护、电流限制及短路防护功能，前端配备测试接口与电压调节电位器，支持冗余配置使用，符合SIL 3安全完整性等级要求，适配高危工业环境，为安全系统稳定运行提供核心能源保障。
具体参数
品牌 HIMA（德国）
产品系列 F7系列
产品类型 安全级DC/DC转换电源模块
型号 F7126
输入电压 24V DC，允许波动范围-15%~+20%
输出电压 5V DC±0.5V，连续可调
额定输出电流 10A
出厂校准输出电压 5.4V DC±0.025V
电流限制值 13A
过压保护设定值 6.5V±0.5V
转换效率 ≥77%
电磁干扰等级 符合B级标准
初级熔断器 6.3A慢断型
工作温度范围 -20℃~60℃
存储温度范围 -40℃~85℃
相对湿度 5%~95%非冷凝
防护等级 IP54
安装方式 35mm DIN导轨安装，19英寸机柜适配
重量 约0.6kg
认证资质 符合IEC 61508 SIL 3、CE、UL、IECEx标准
冗余配置要求 输出电压差值≤0.025V
产品性能
具备输入与输出间安全电气隔离功能，有效阻断电路干扰，保障后端安全控制器运行稳定性
集成过压、过流、短路三重保护机制，保护响应迅速，输出端具备短路防护能力，杜绝设备损坏风险
转换效率达77%以上，能耗损耗低，搭配高效热管理设计，无需风扇即可满载稳定运行，规避风扇故障隐患
输出电压精度高且连续可调，出厂校准偏差控制在±0.025V内，冗余配置时电压一致性优异，满足安全系统高可靠性需求
符合SIL 3安全完整性等级要求，诊断覆盖率高，可实时监测供电状态，故障信息快速反馈至系统
支持N+1并联热备份冗余配置，切换延迟＜10ms，彻底消除单点电源失效风险，提升系统可用性
IP54防护等级适配恶劣工业环境，可抵御油污喷射与金属粉尘，-20℃~60℃宽温范围确保极端条件下连续运行

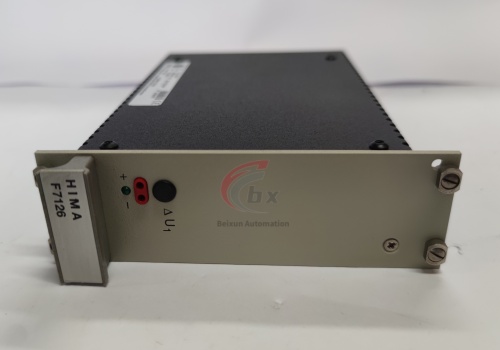

前端配备测试接口与电位器，便于现场调试与电压校准，模块化设计使安装、拆卸及维护便捷高效
应用领域
石油炼化行业
LNG液化与接收终端
海上油气平台与FPSO
化工生产行业
电力发电行业
冶金工业
油气长输管线
安全仪表系统（SIS）升级改造项目
