网络》》OSPF

Ospf简介：

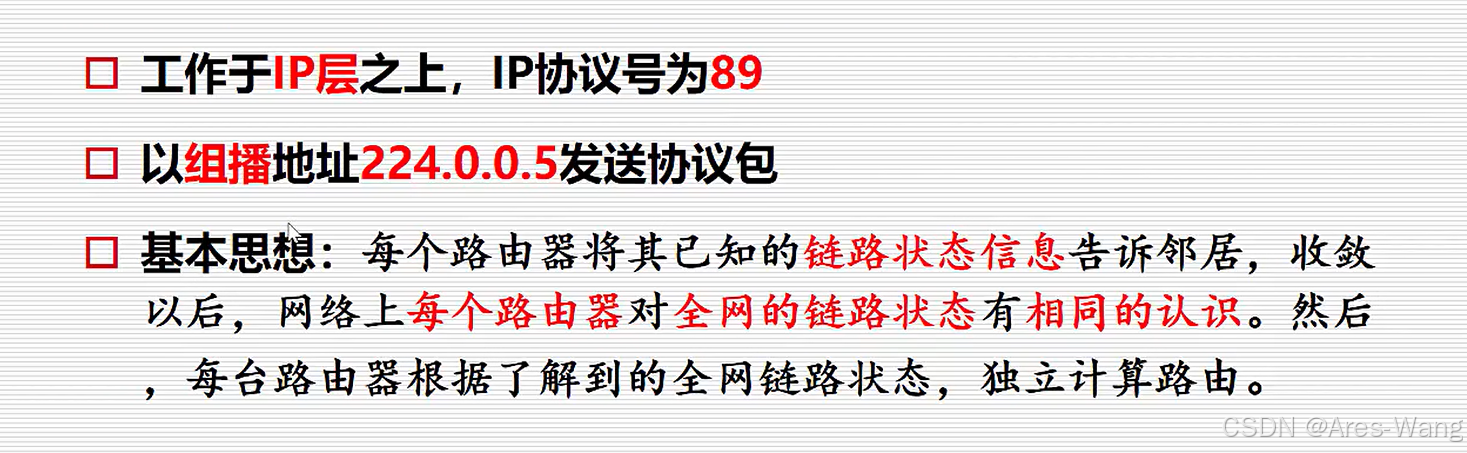

开放式最短路径优先OSPF（Open Shortest Path First）是IETF组织开发的一个基于链路状态的内部网关协议（Interior Gateway rotocol）

目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；

针对IPv6协议使用OSPF Version 3（RFC2740）。

csharp 复制代码

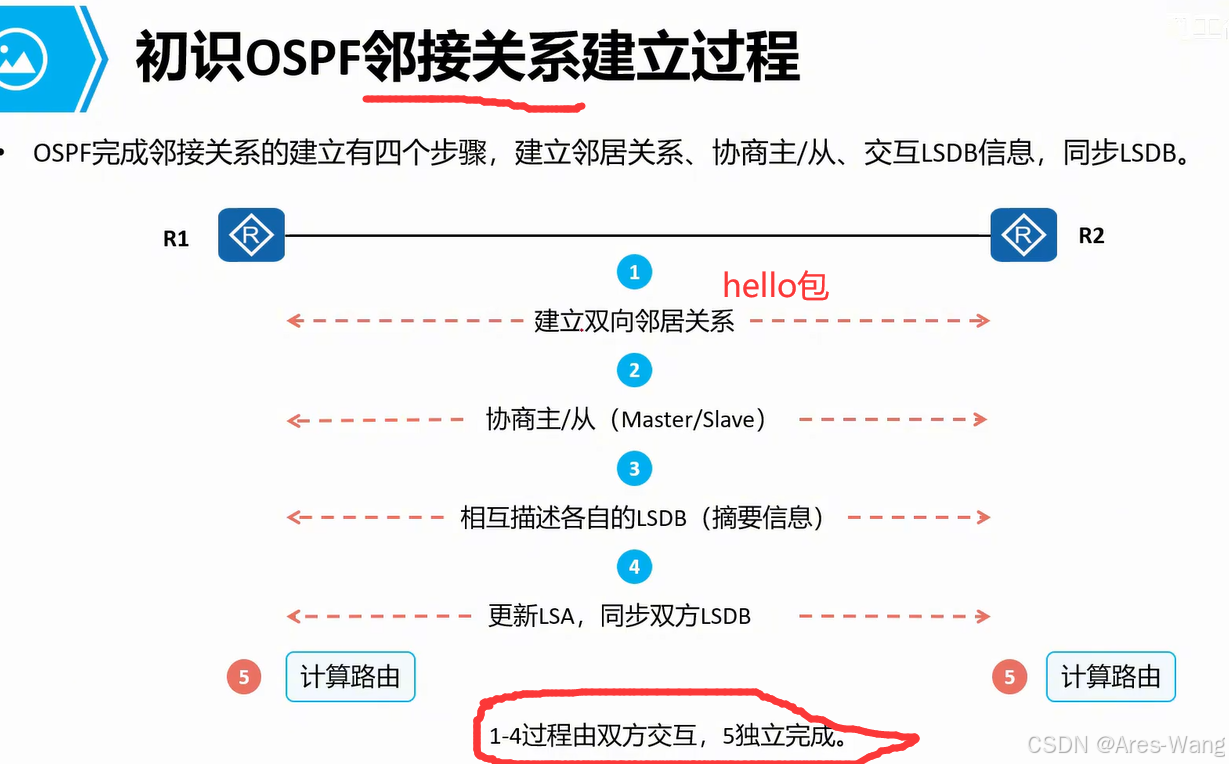

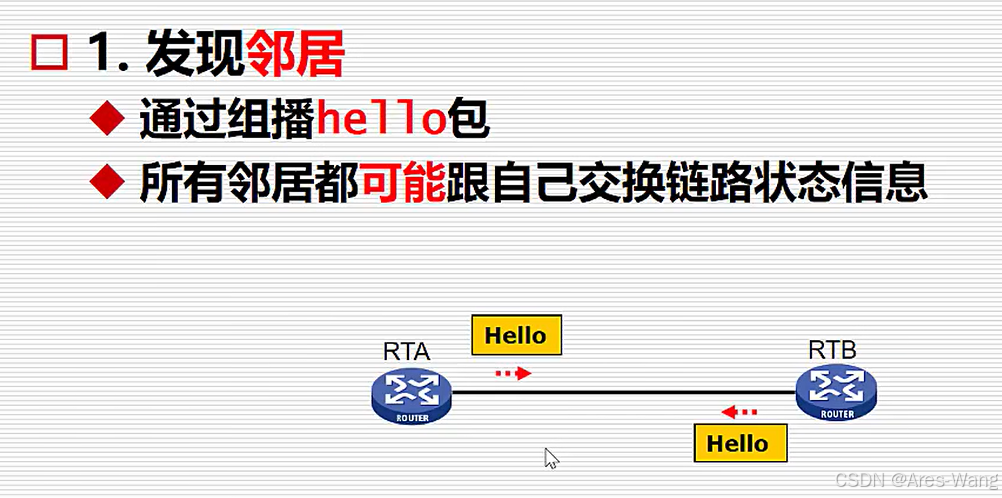

》》发现邻居

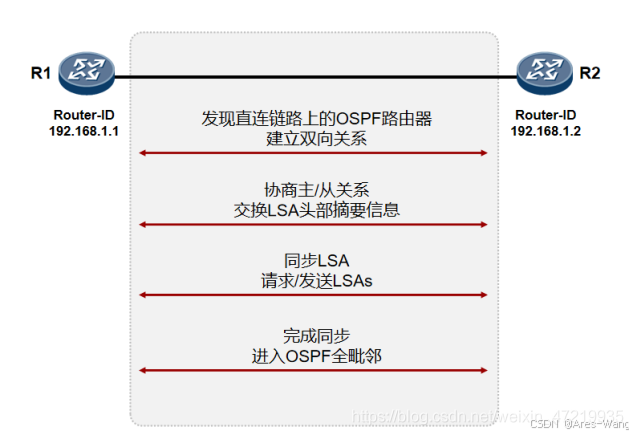

》》建立邻接关系

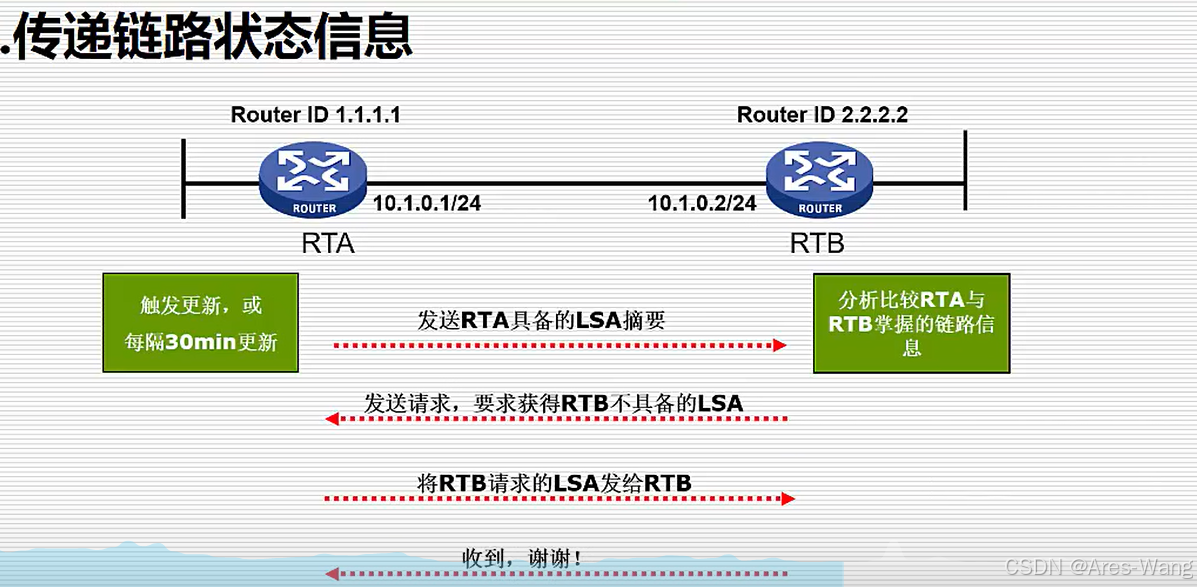

》》交换链路状态信息
》》路由计算

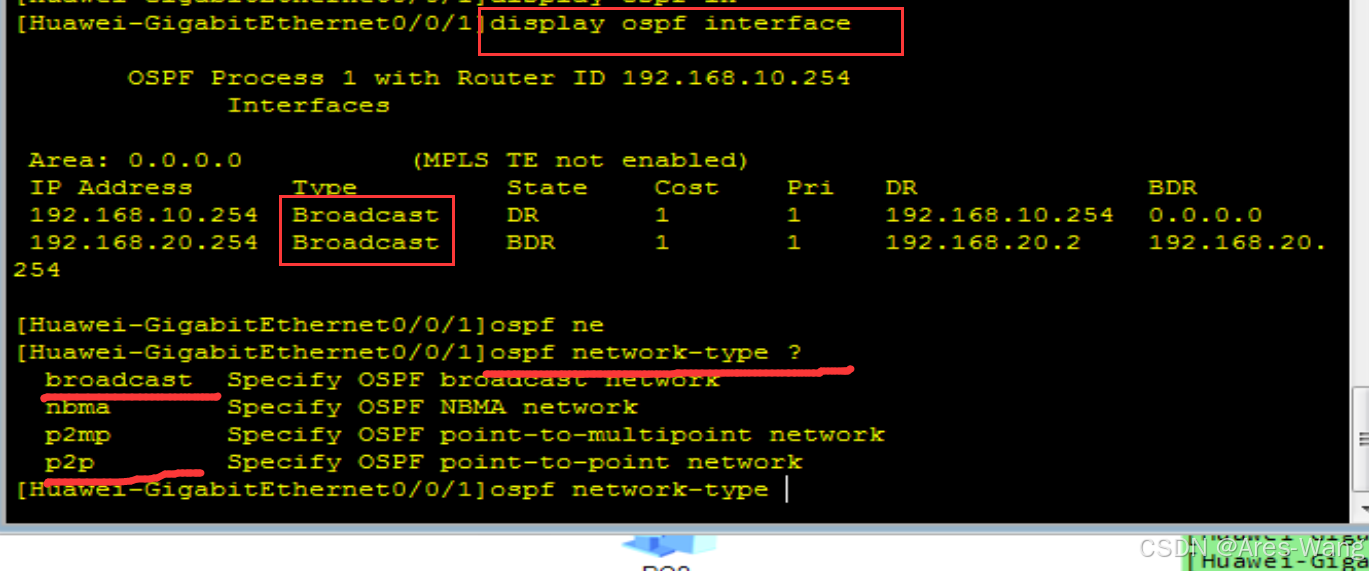

注意注意注意每个广播域都会选DR、BDR的

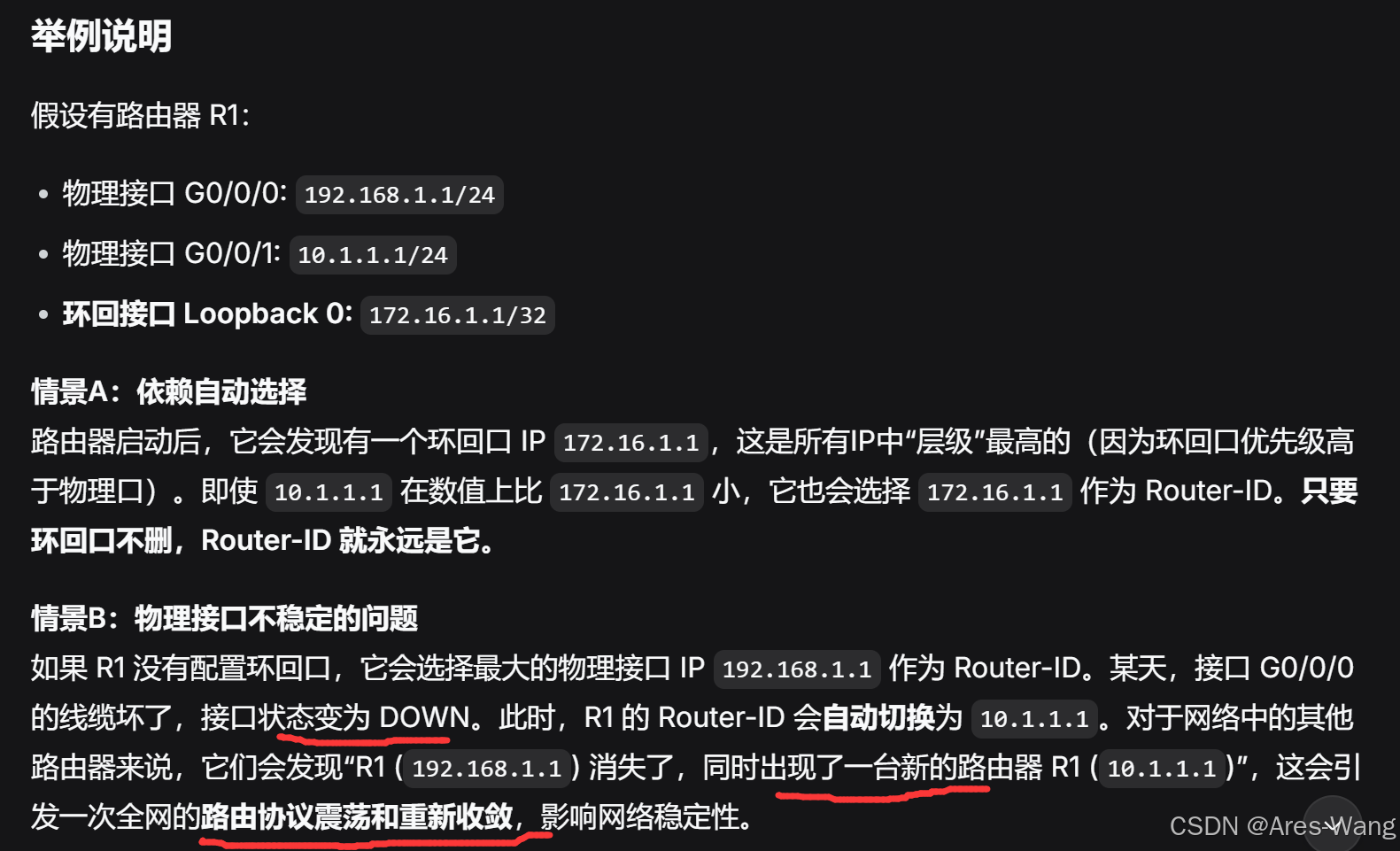

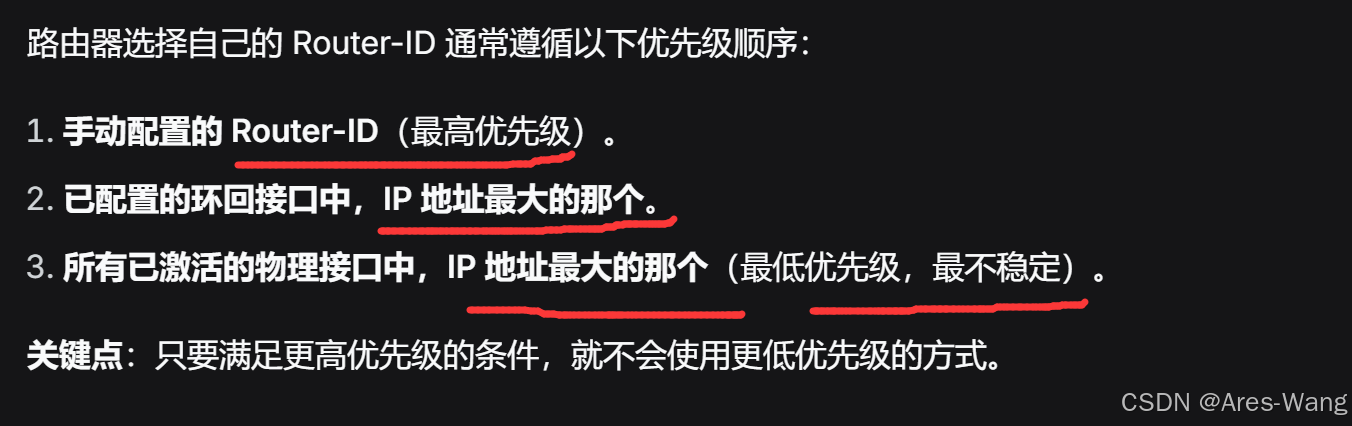

Router-ID

OSPF Router-ID用于在OSPF domain中唯一地表示一台OSPF路由器，从OSPF网络设计的角度，我们要求全OSPF域内，禁止出现两台路由器拥有相同的Router-ID。

OSPF Router-ID的设定可以通过手工配置的方式，或者通过协议自动选取的方式。当然，在实际网络部署中，强烈建议手工配置OSPF的Router-ID，因为这关系到协议的稳定。

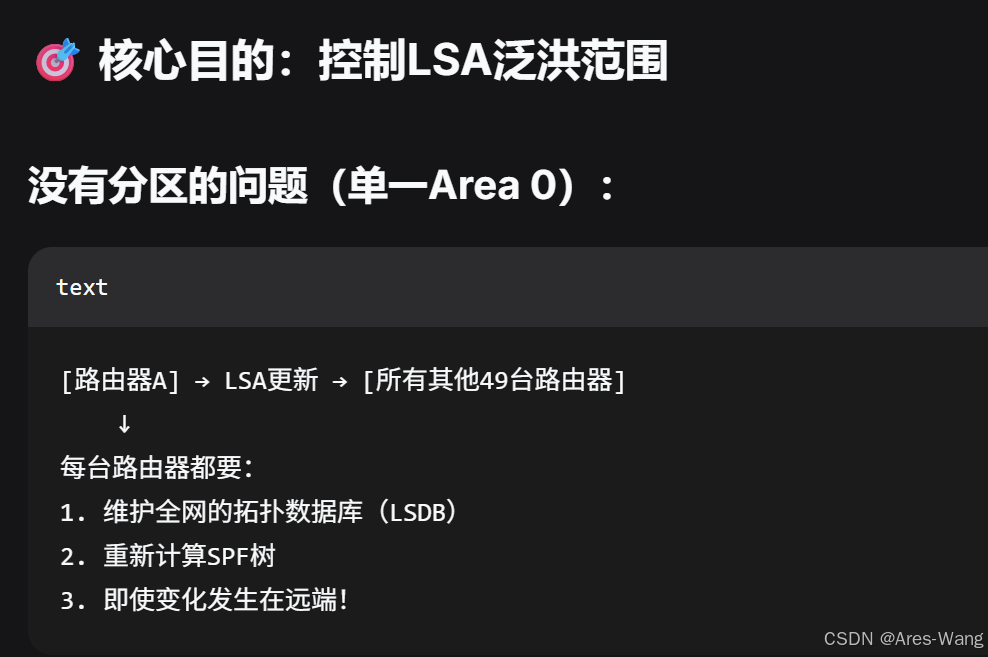

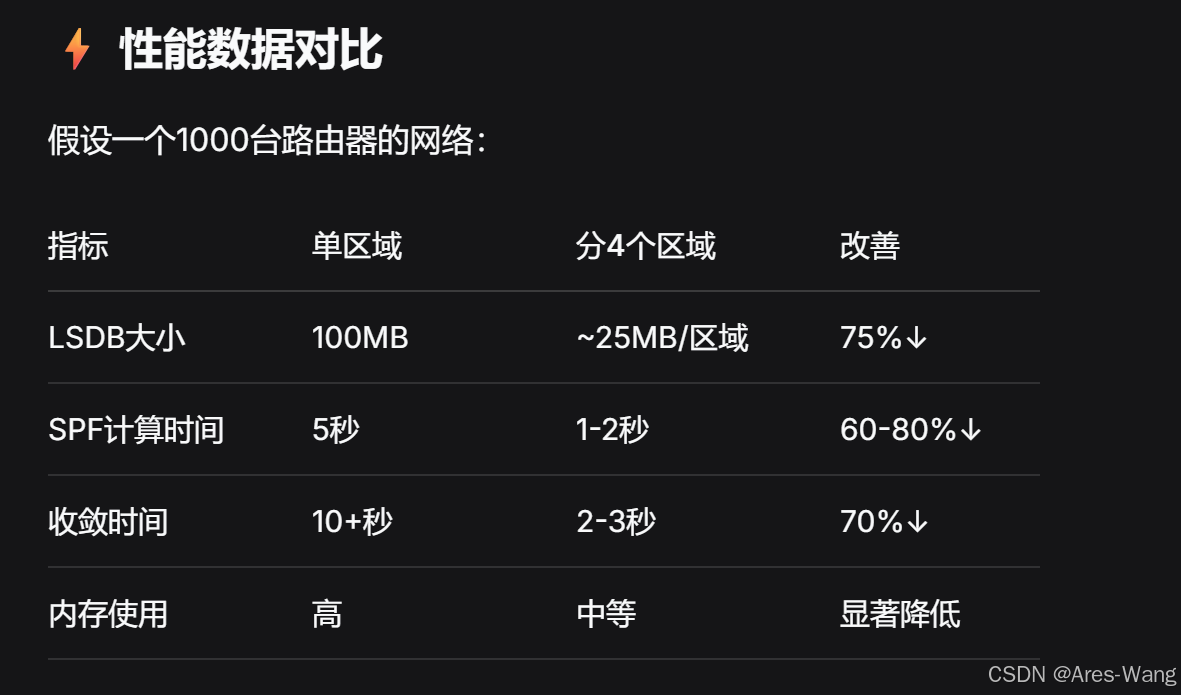

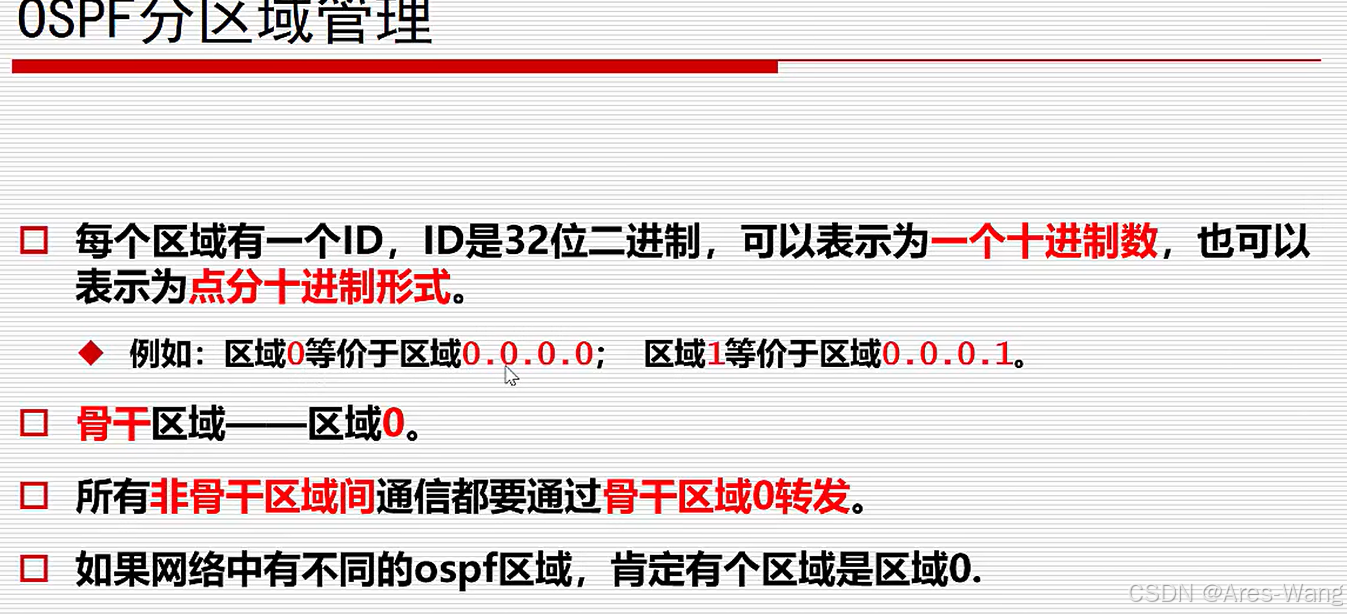

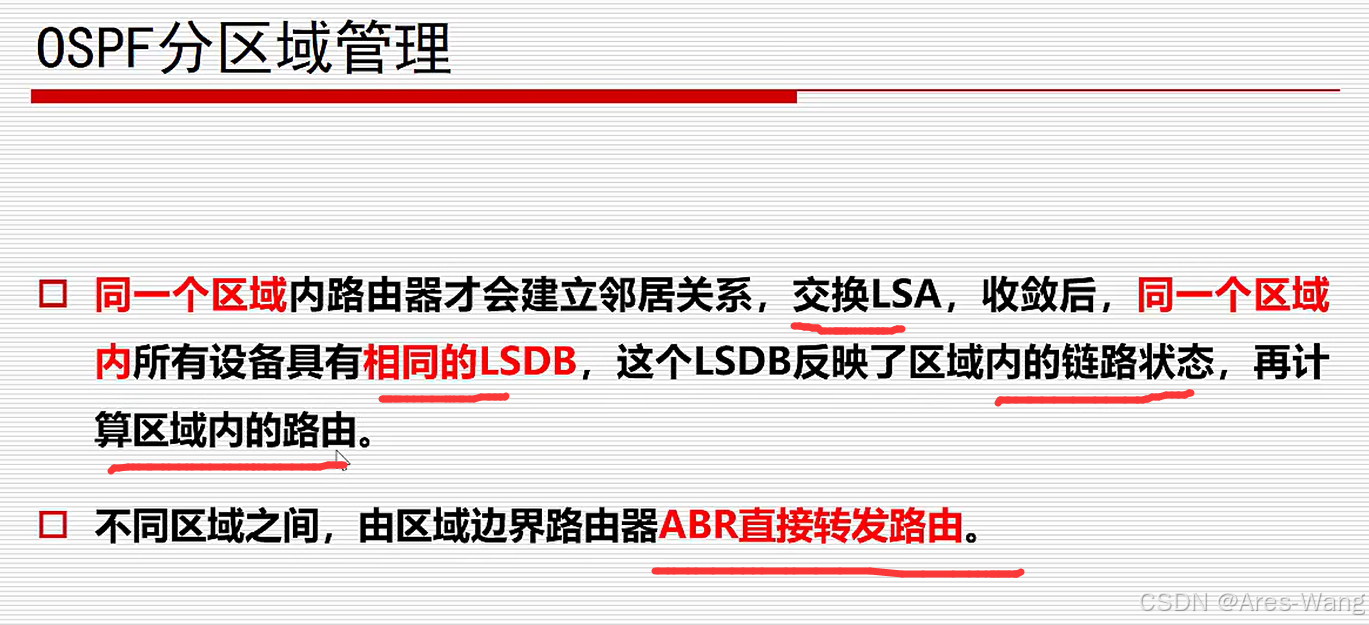

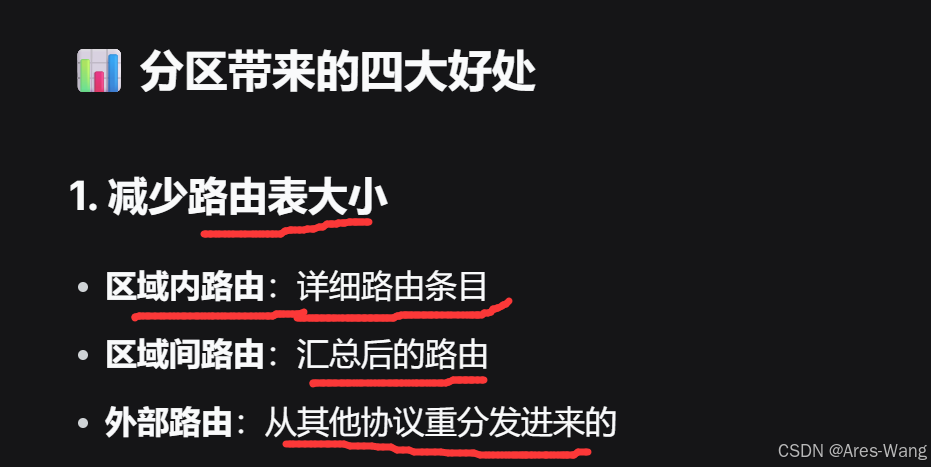

区域

不通区域必须通过骨干区域（Area 0）连接的

csharp 复制代码

# ospf 是三层设备才有的功能
# sys                     # 进入配置模式  华为CE系列  sys im  进入配置模式
# ospf                    # 进入ospf 配置模式
# area 区域                # 进入区域 xxx的配置
# network IP 通配符        # 宣告 把哪些接口(IP) 要开ospf，并且放入区域   network 0.0.0.0 0.0.0.0  所有接口都开ospf

查看设备版本一些信息

csharp 复制代码

# VRP 8   VRP 5
V8 设备，sys 进入配置模式， 需要commit一下才生效， 如果通过sys im 则表示  立即生效。

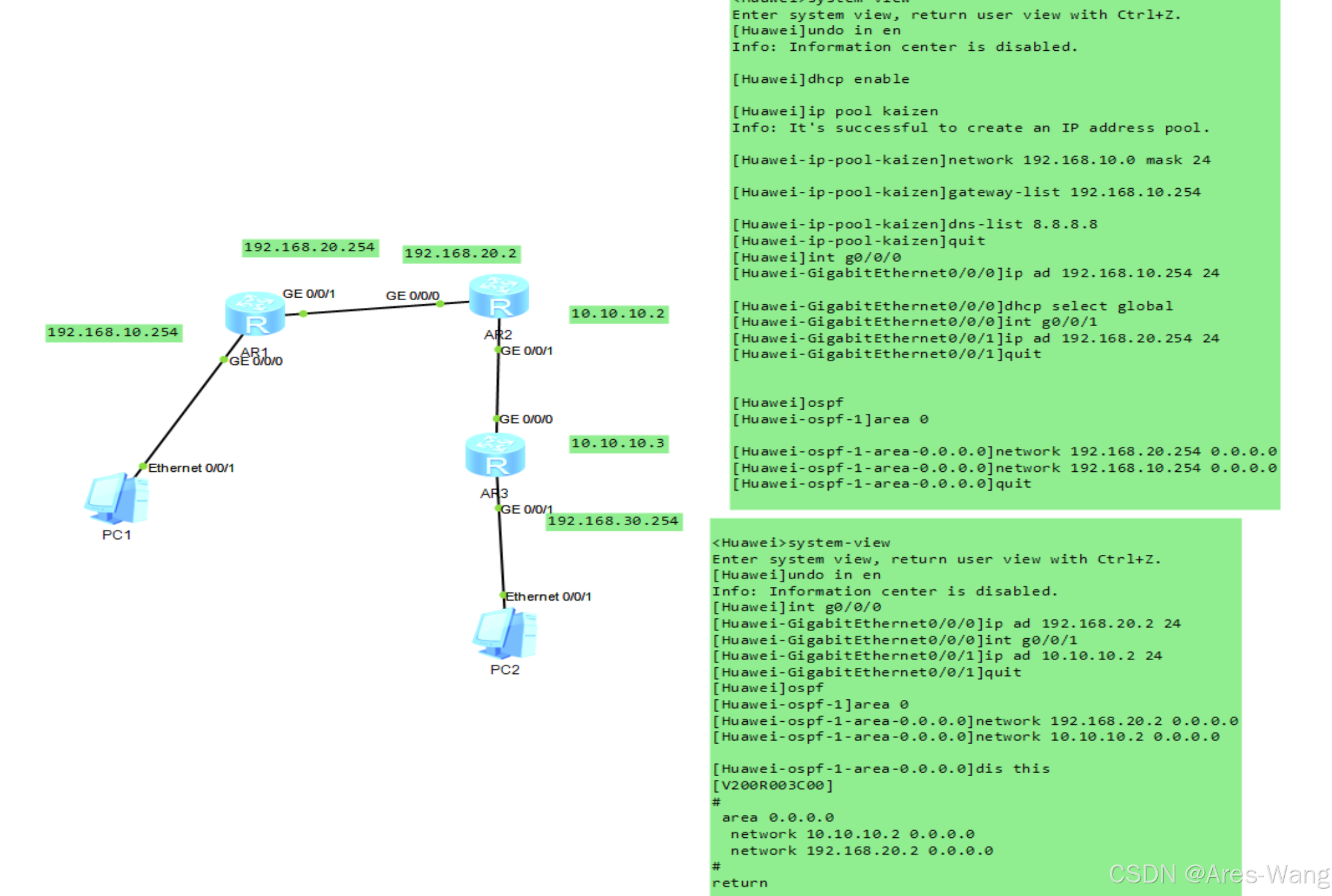

简单案例

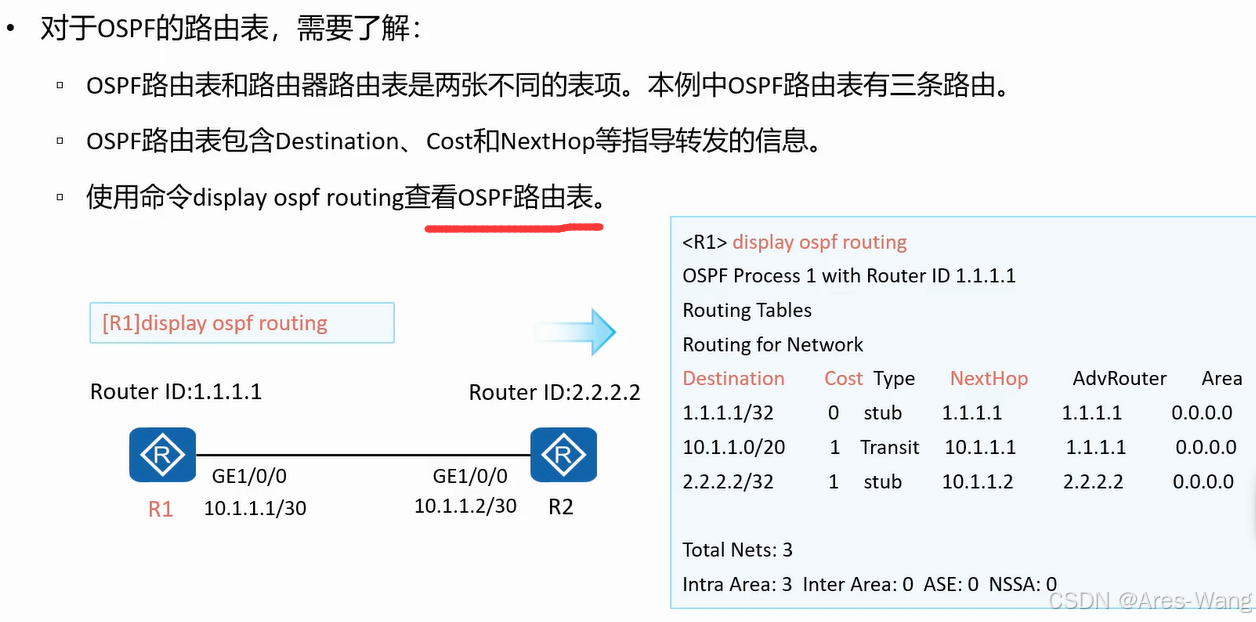

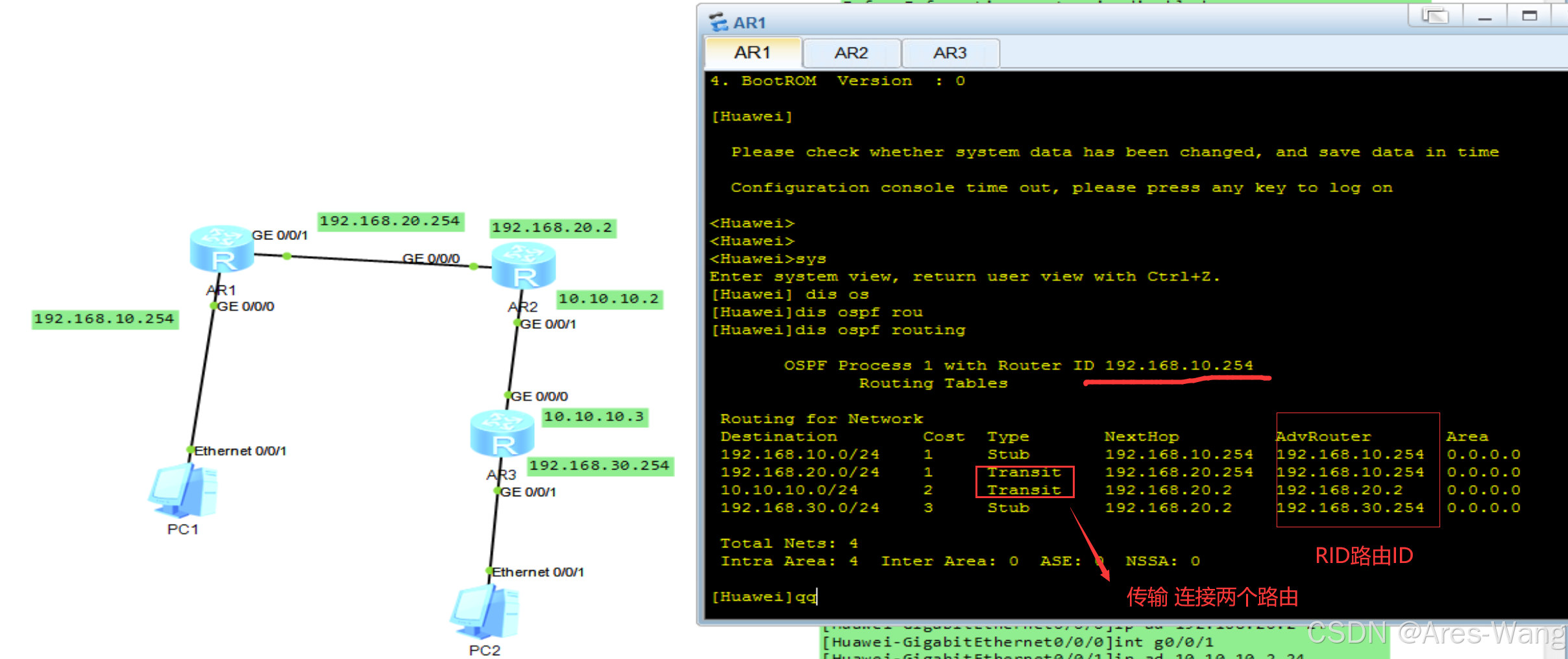

》》》查看ospf路由 dis ospf routing

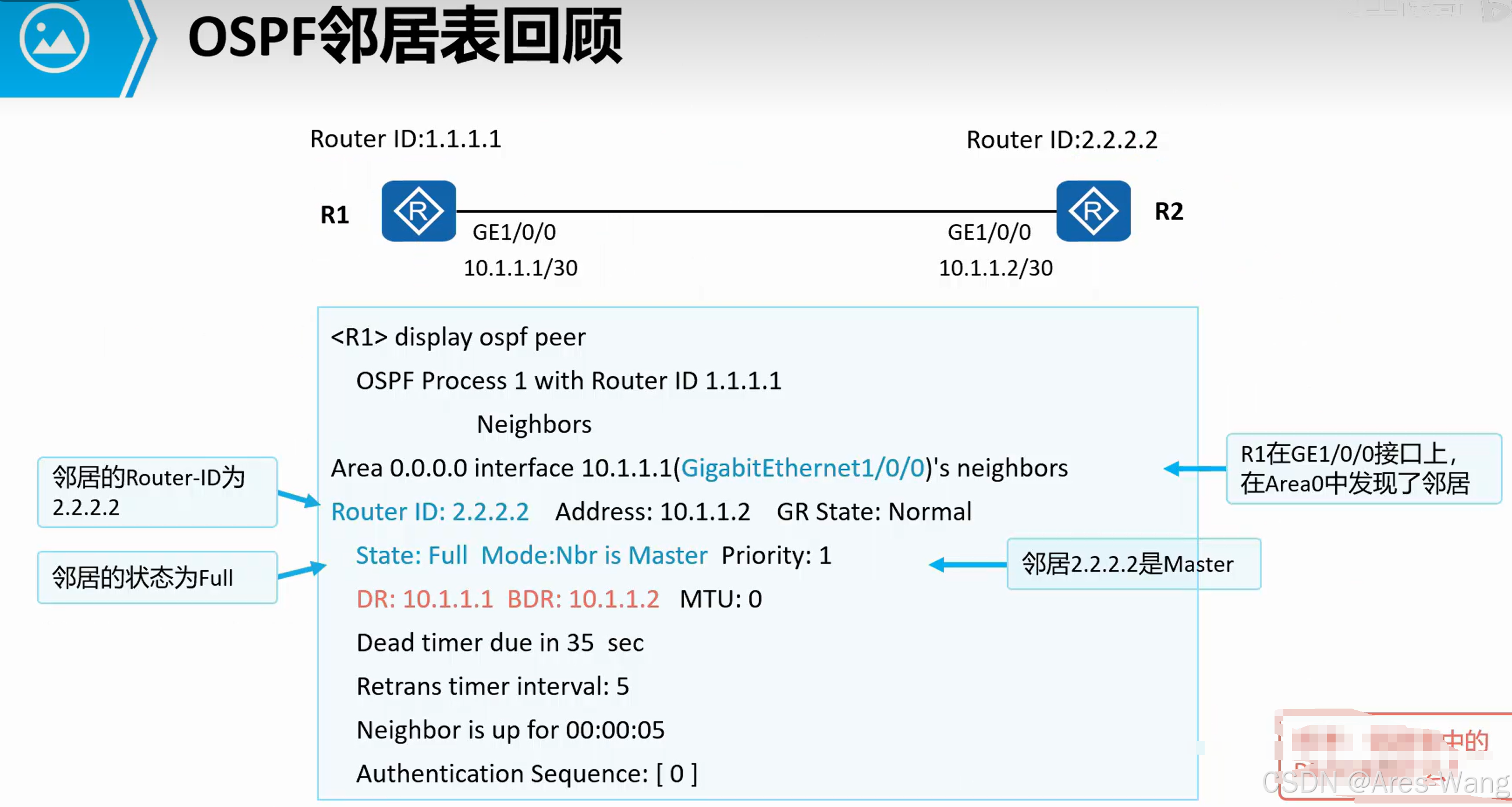

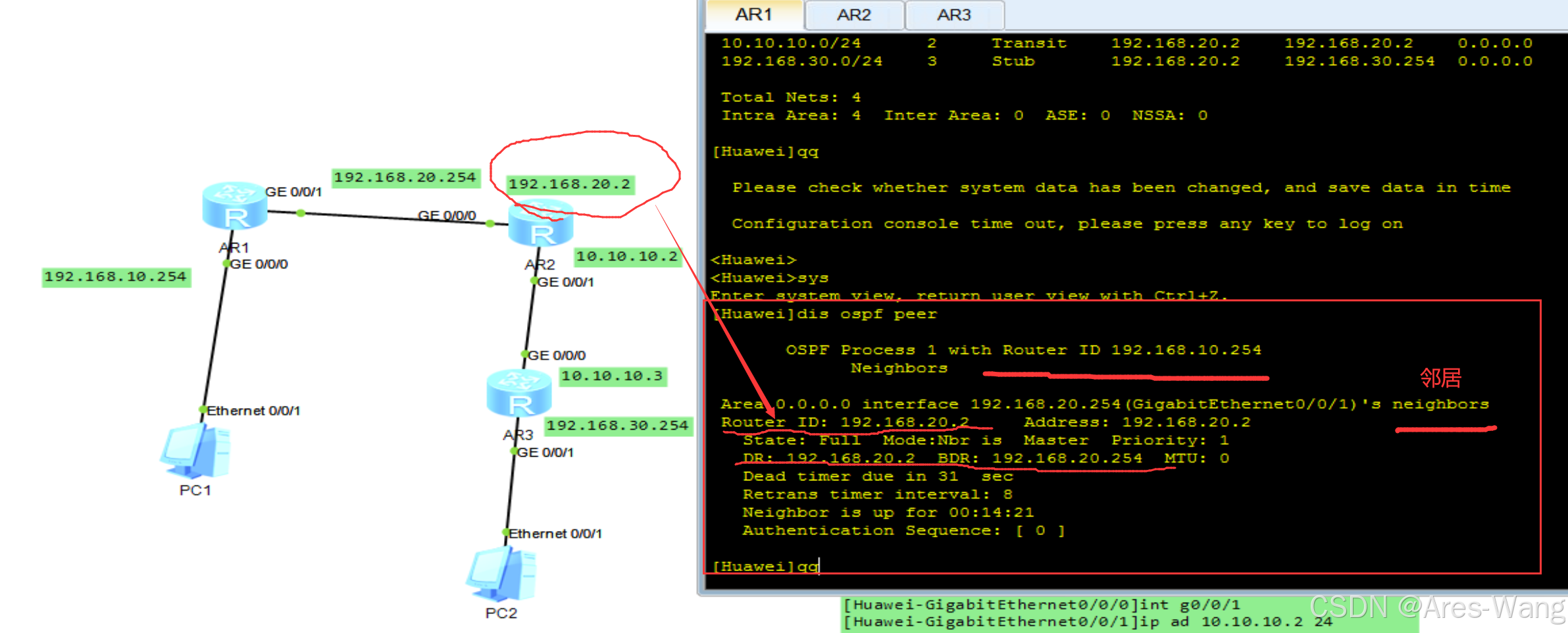

》》看OSPF邻居关系状态 dis ospf peer

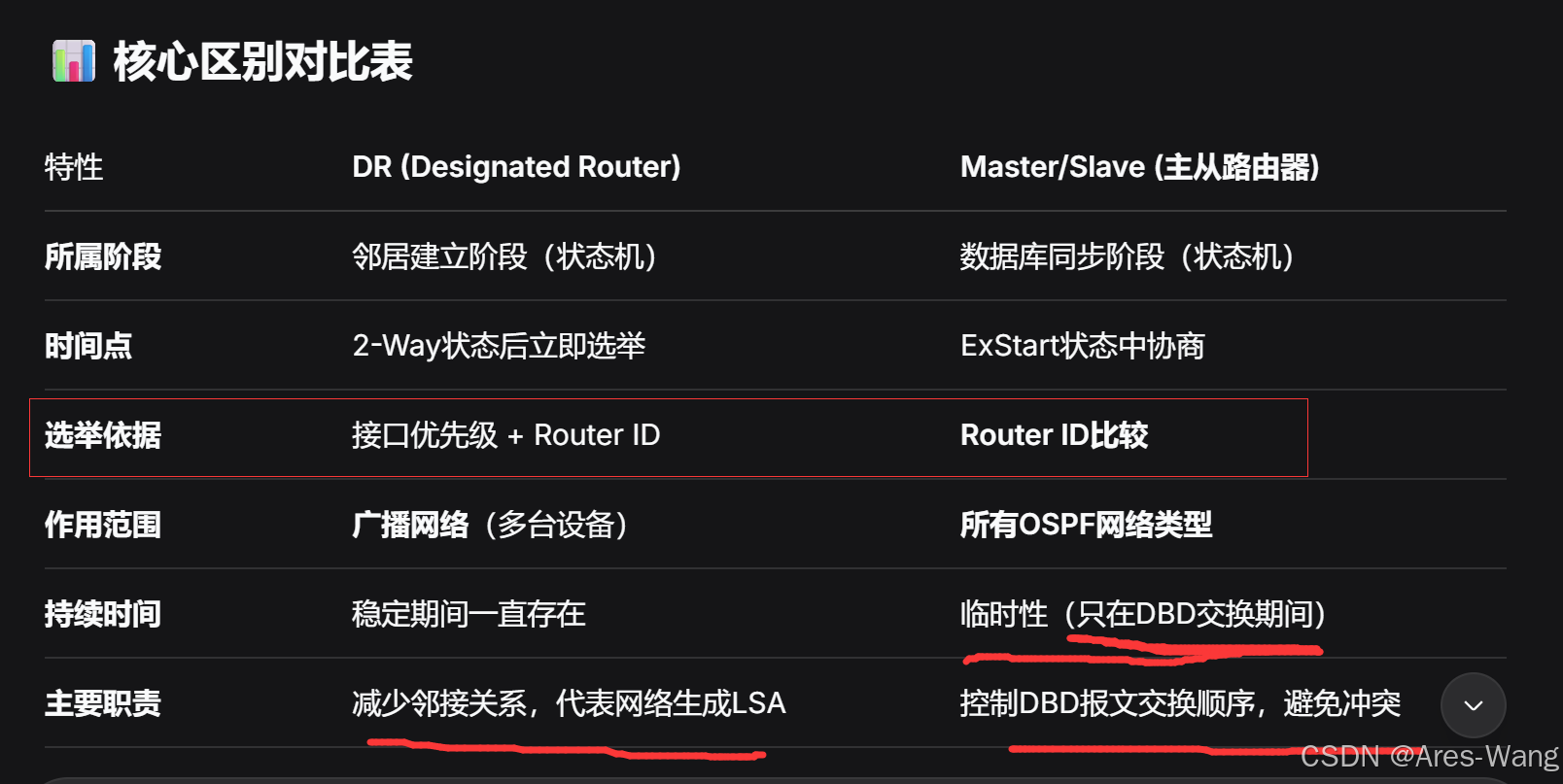

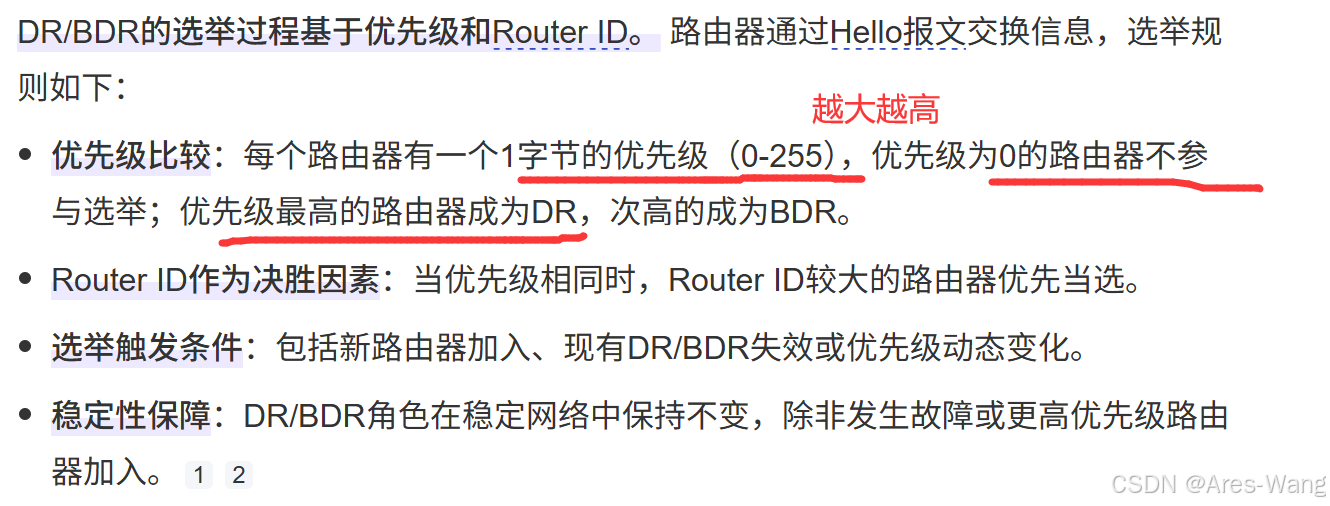

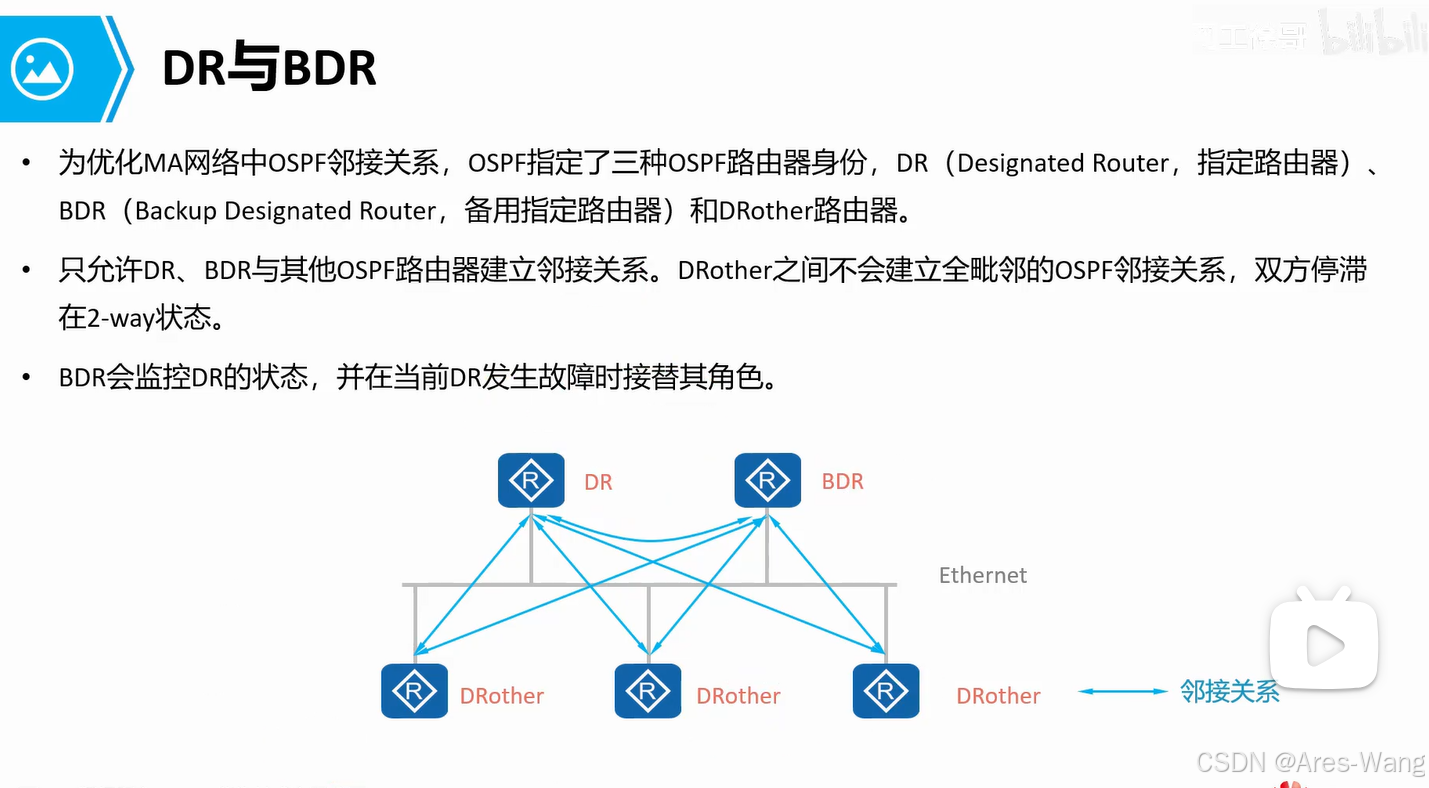

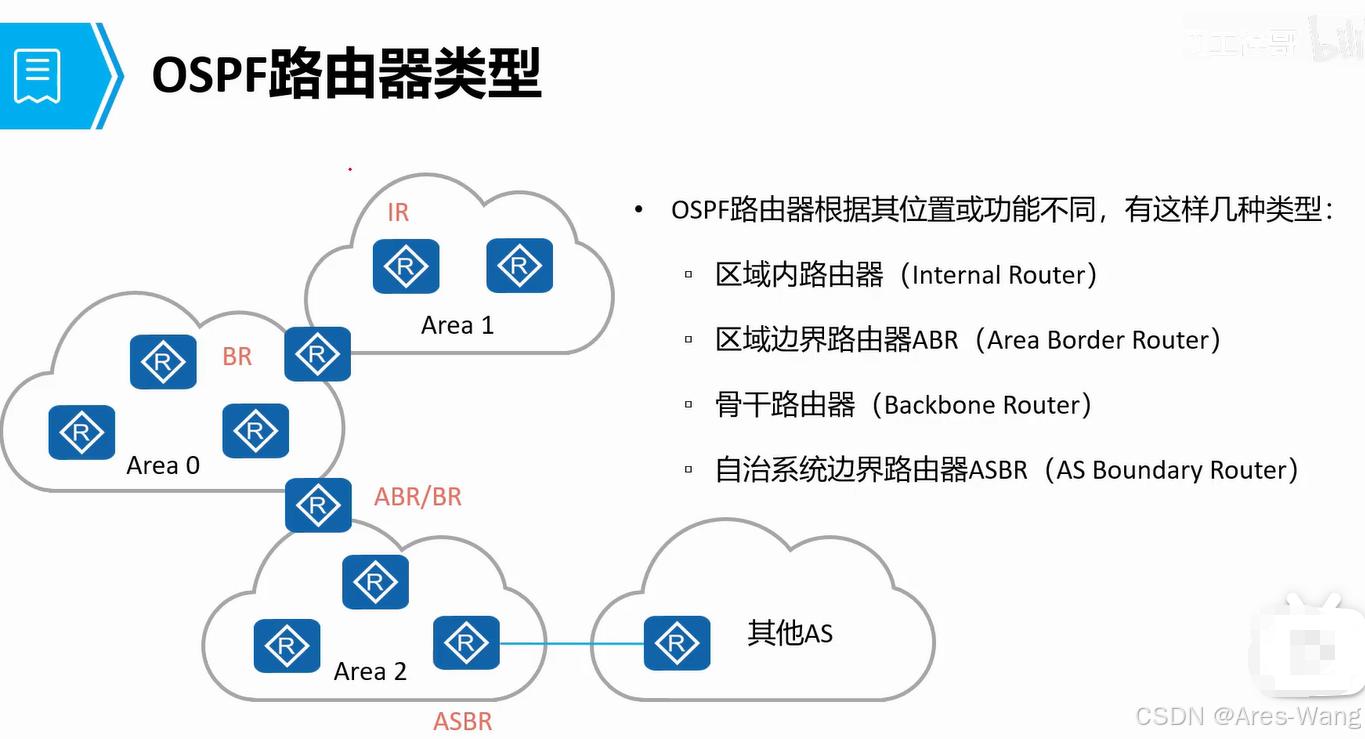

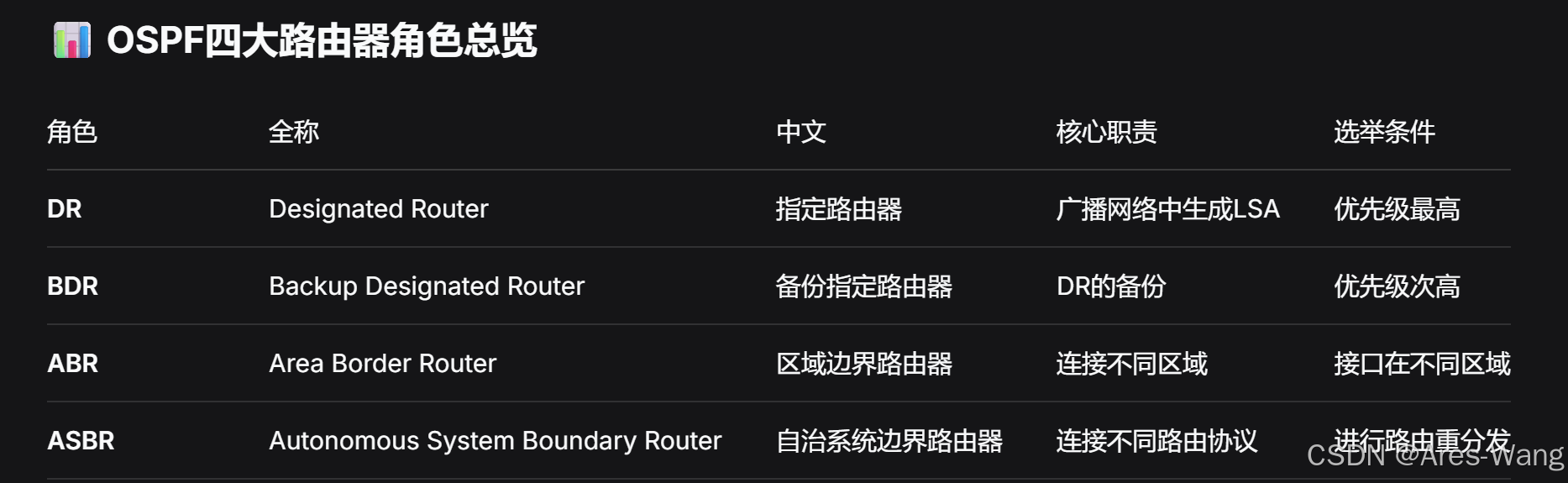

DR、 BDR、 ABR 、ASBR

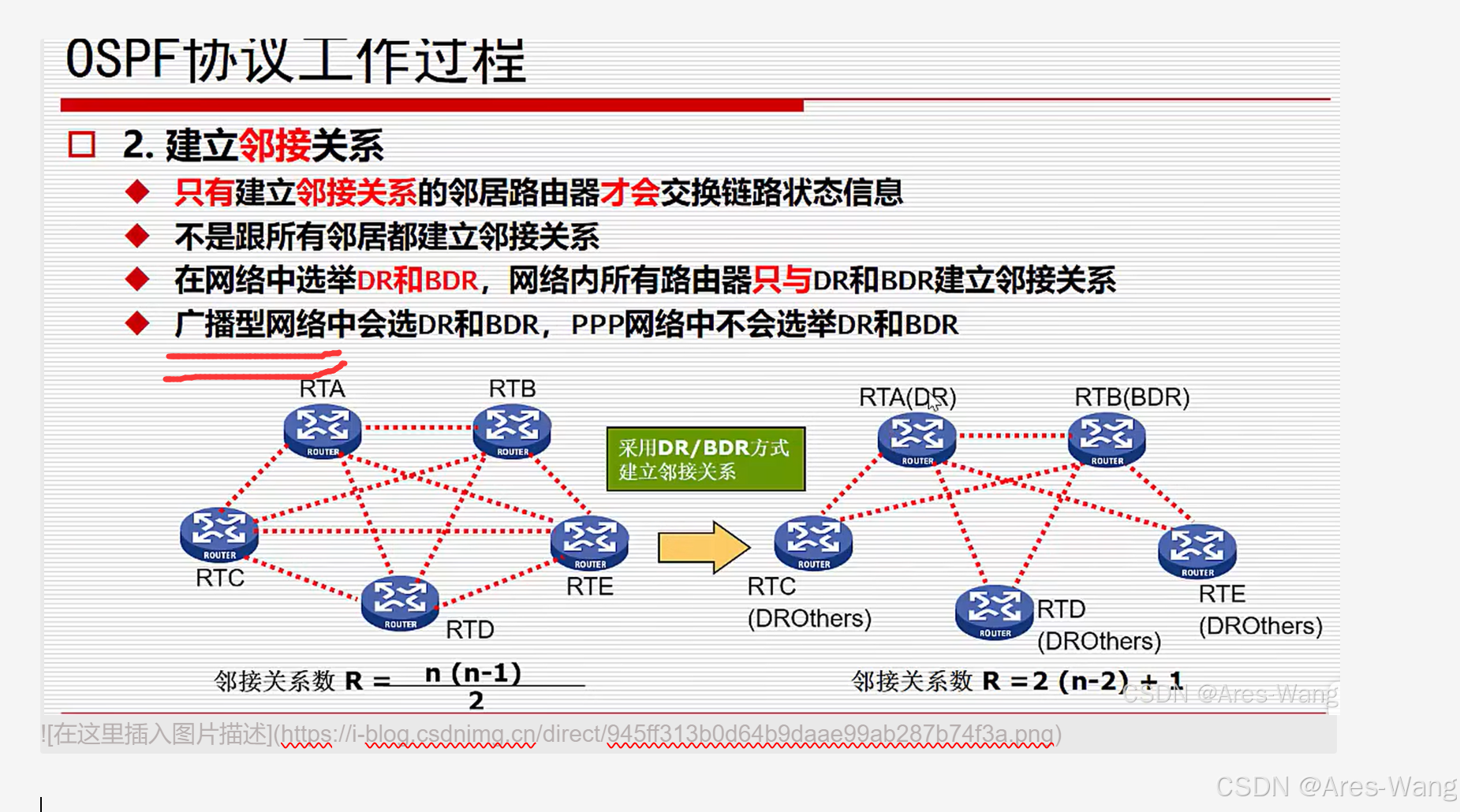

每个广播域都有一个 DR

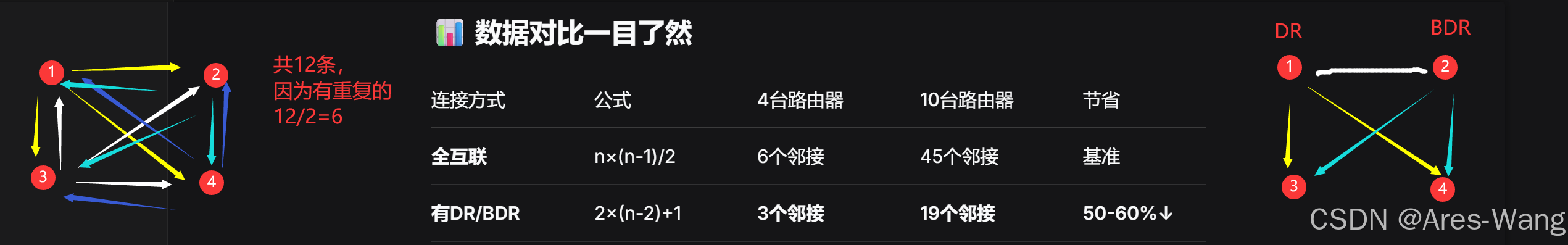

‌DR和BDR的核心作用是减少链路状态更新的泛洪和降低网络开销
注意注意注意每个广播域都会选DR、BDR的

csharp 复制代码

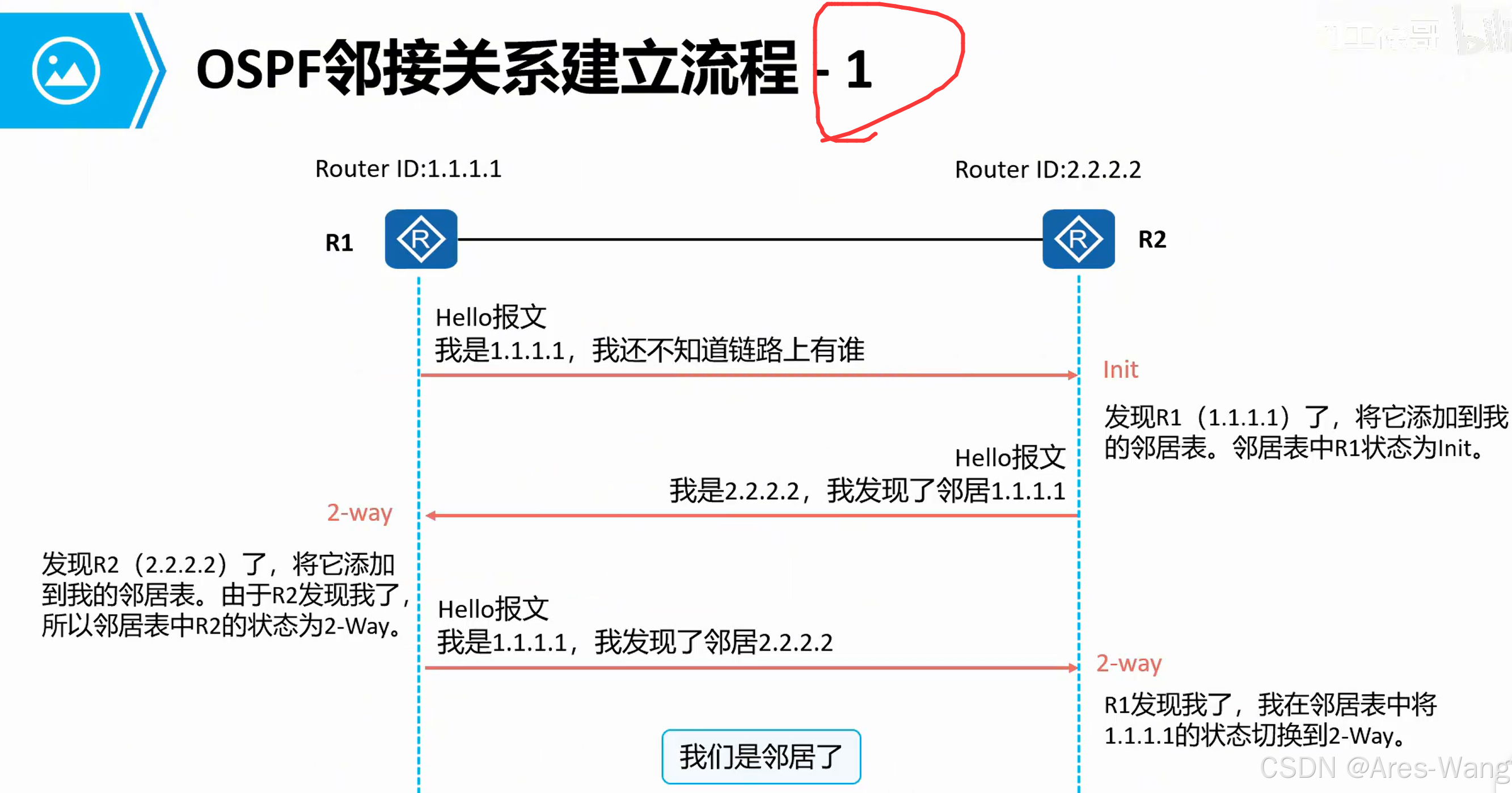

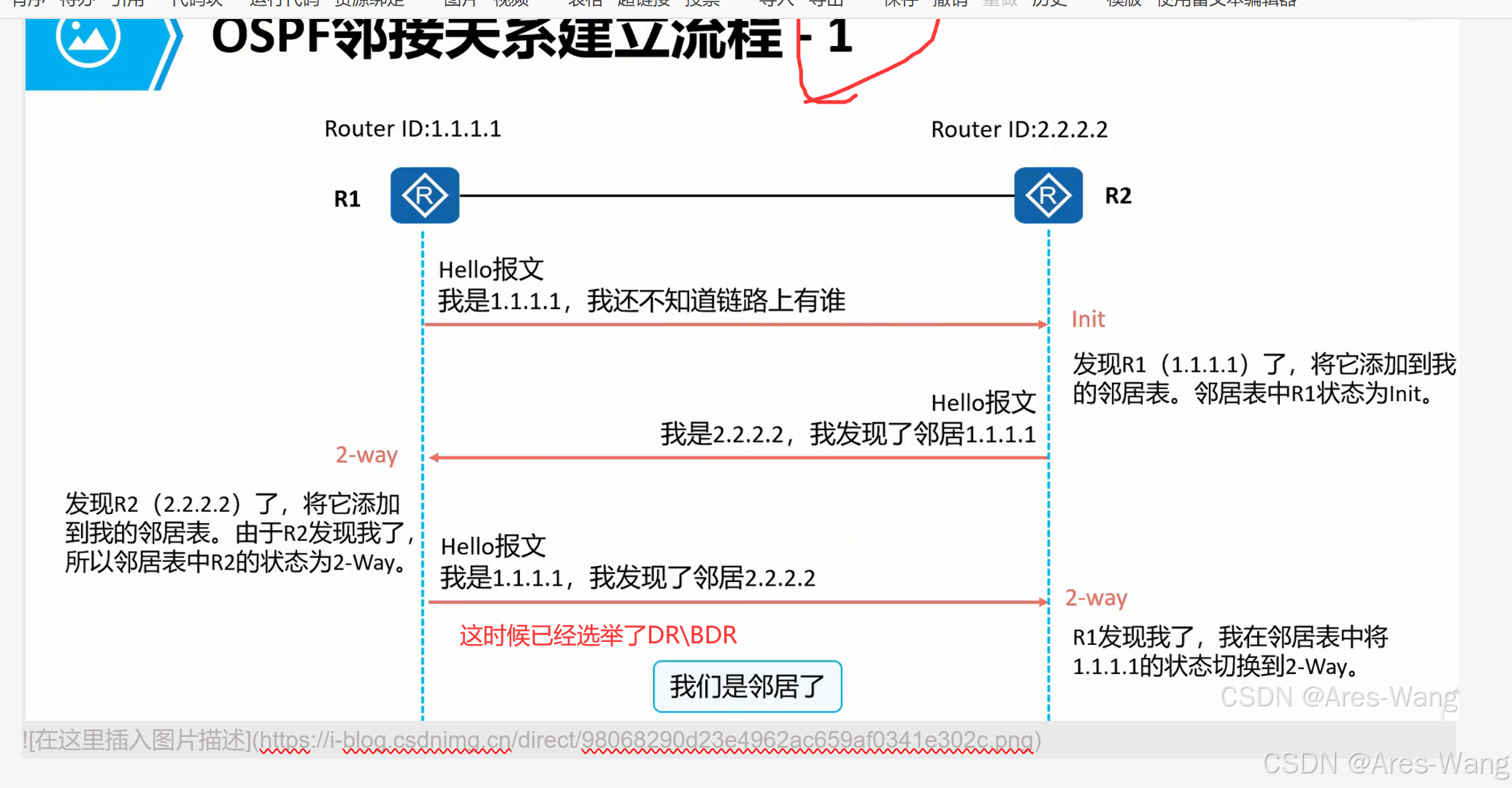

Down
  ↓
Init (收到Hello，但没看到自己)
  ↓
2-Way (双向通信建立)
  │
  ├─── 如果是广播网络 ───→ 选举DR/BDR ───┐
  │                                     ↓

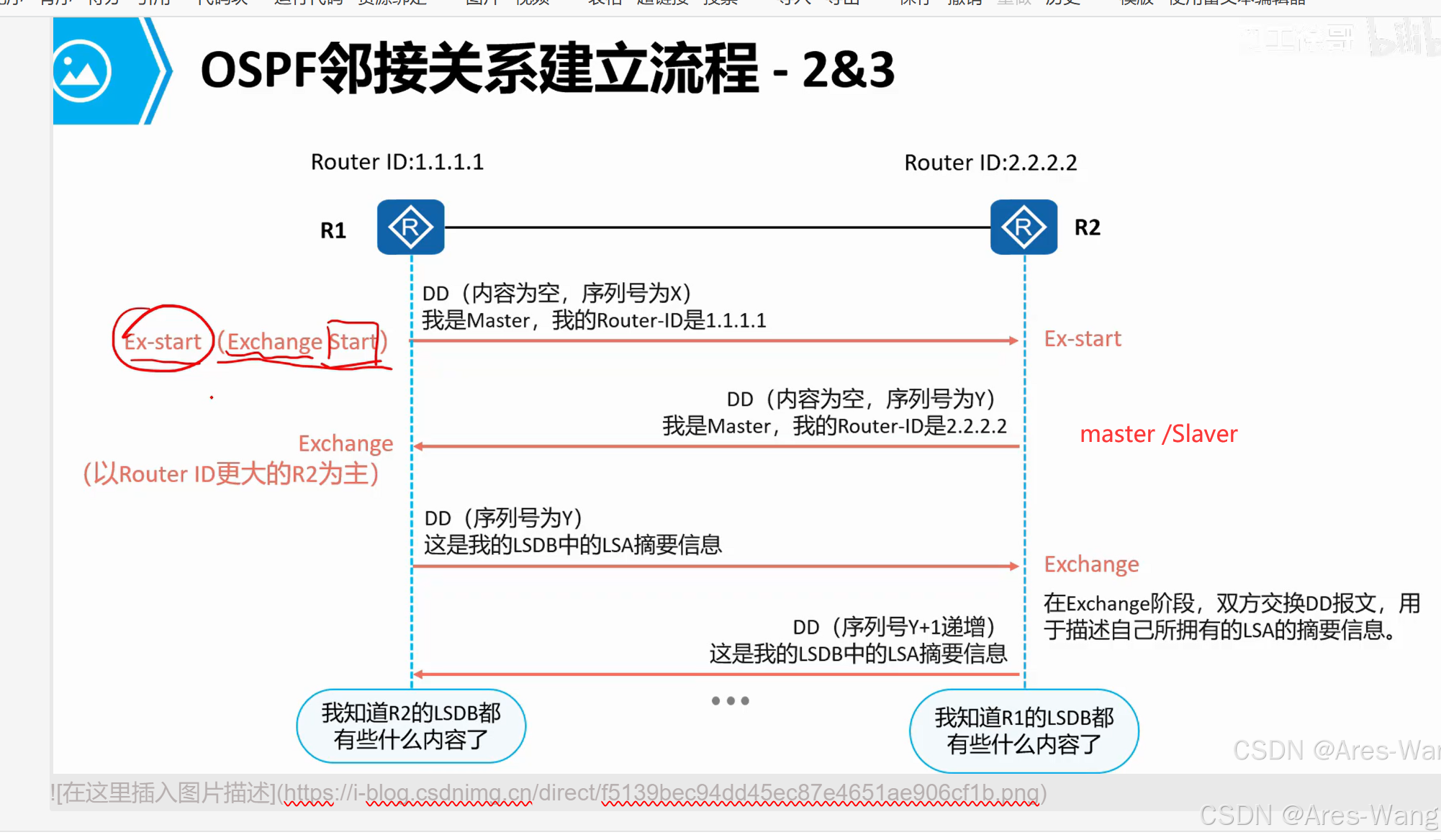

ExStart (开始交换DBD) ←───────────────┘
  │

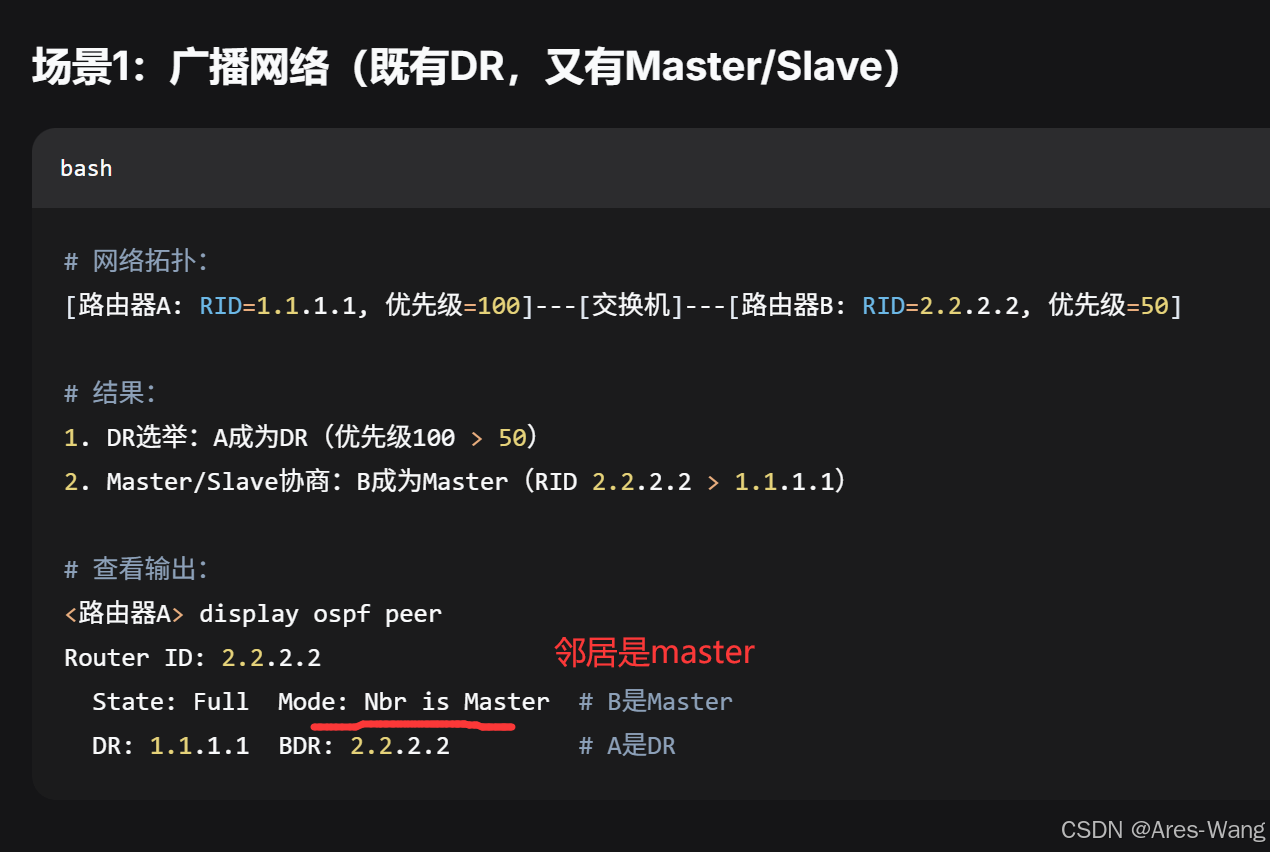

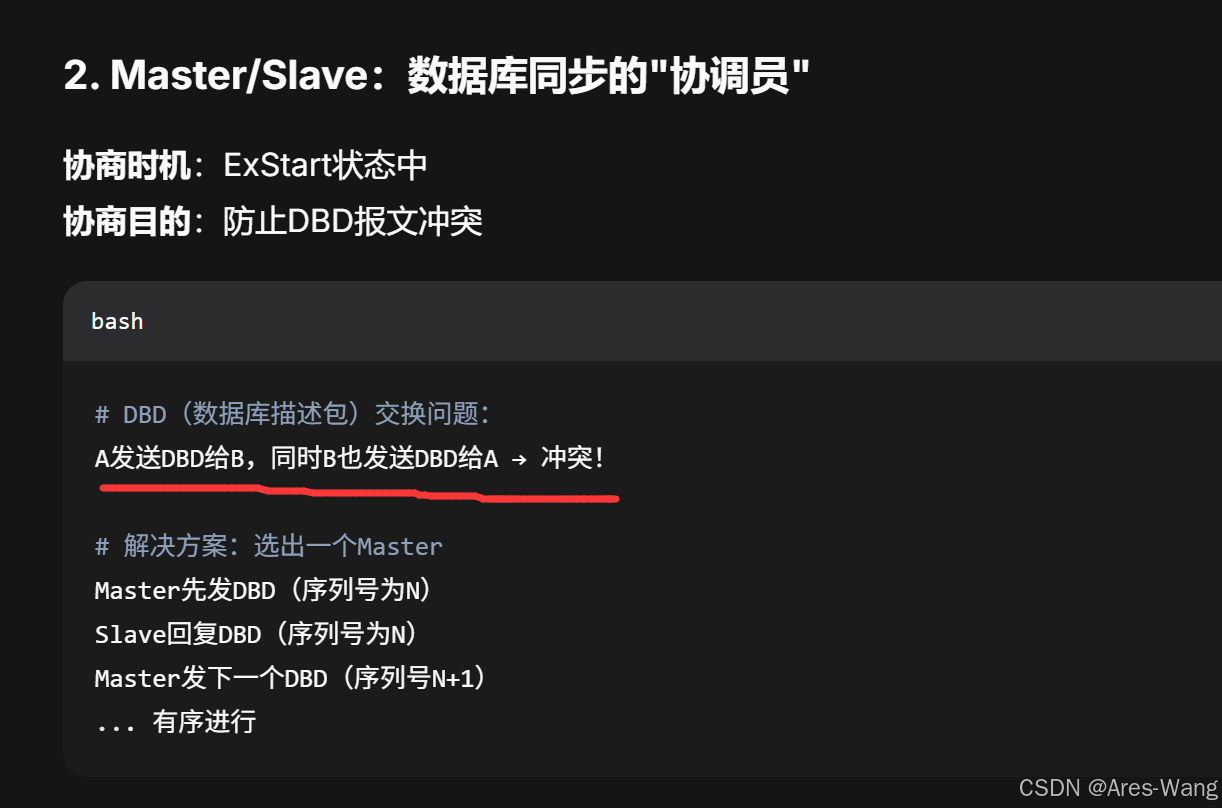

  ├─── 协商Master/Slave ──→ Router ID大的成为Master
  │
Exchange (交换DBD摘要)
  ↓

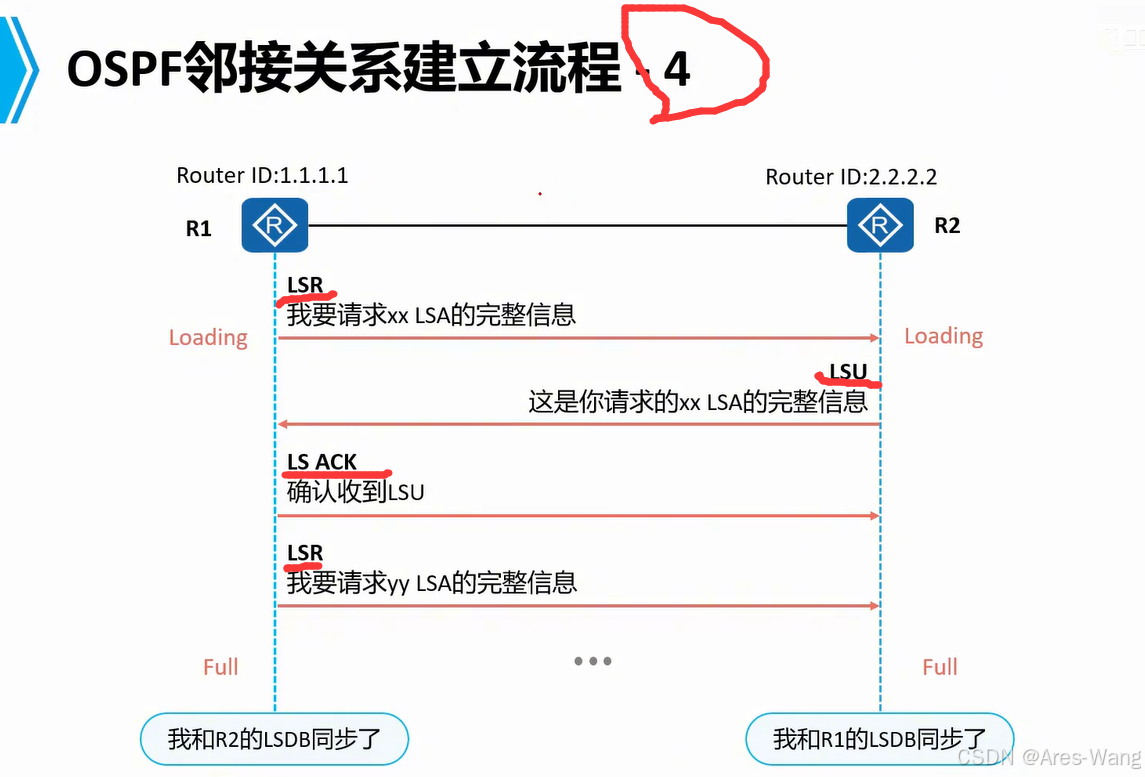

Loading (请求完整LSA)
  ↓
Full (完全邻接)
