1500 + 高迈德 + 仪表 MODBUS TCP 转PN 通讯

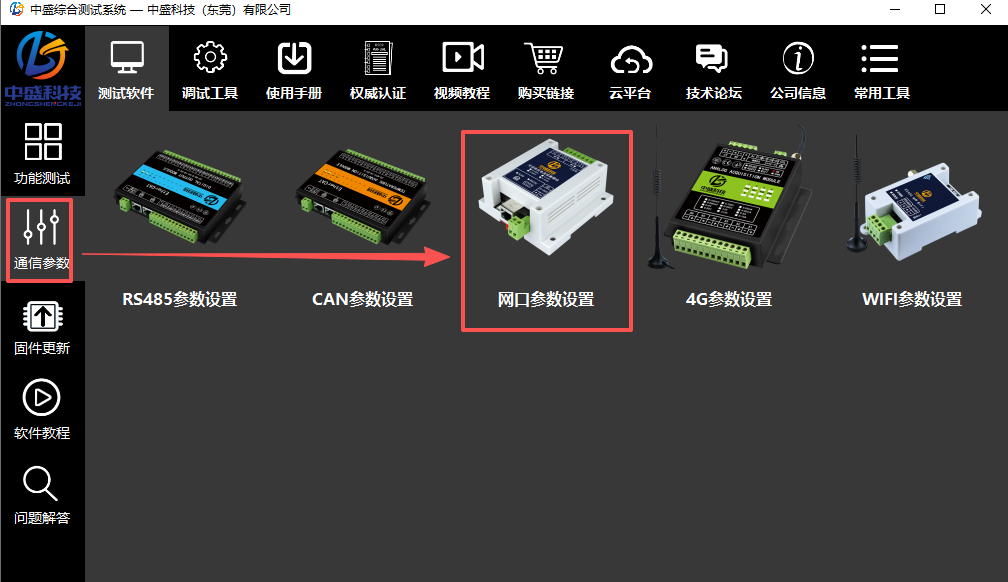

一. 仪表参数修改

1. 设备默认IP:192.168.0.7,端口号：8234. 先输入默认IP和端口号，连接。

2. 选择模块工作模式: tcp/ip-server模式

3.参数清空

4.参数读取

5.设置IP，和模块监听端口为502.

6.参数保存。等10秒，会弹出参数设置成功。一定要等成功提示

7.仪表断电5秒，重新上电。

8.在最上面重新输入IP和端口号，点击连接，成功后，证明参数修改成功。

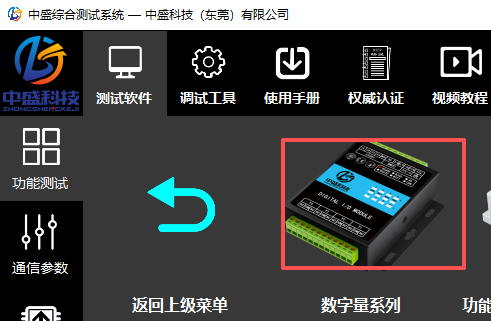

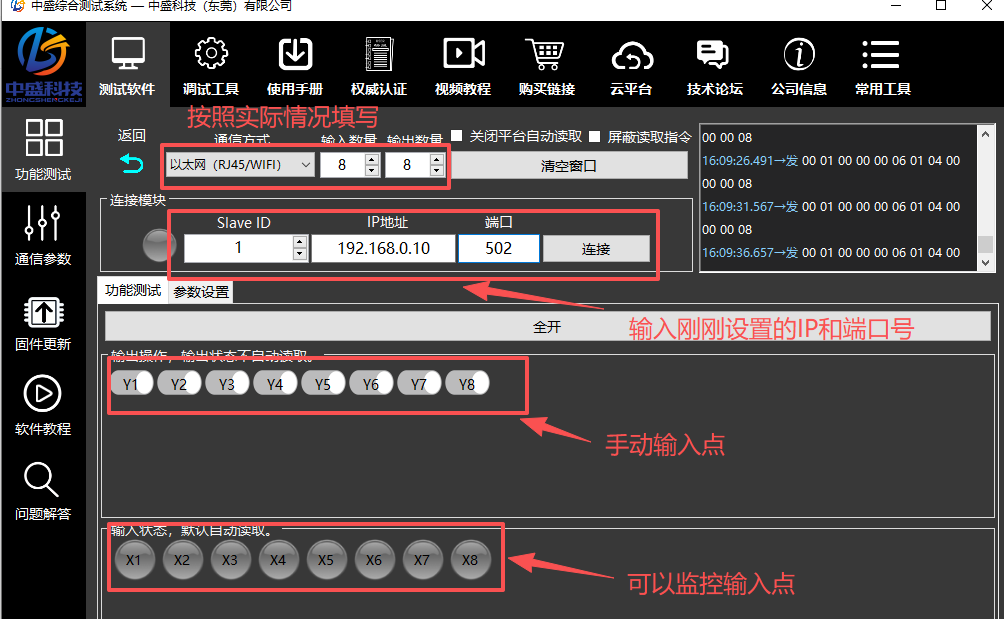

二. 功能测试

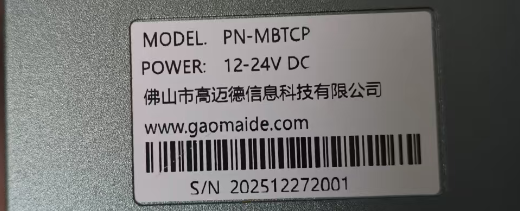

三. 高迈德操作（型号）

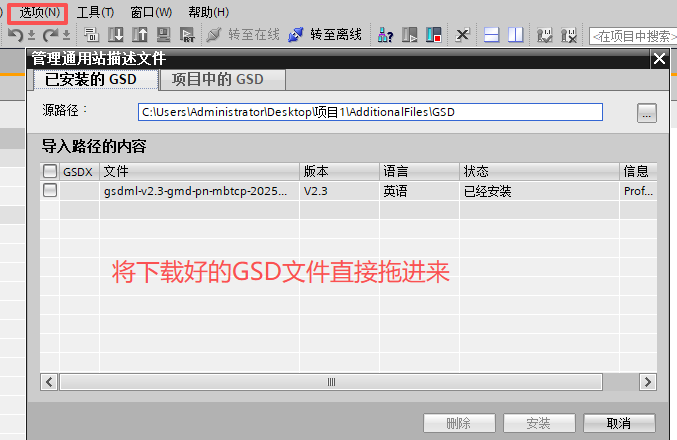

1. 添加GSD文件

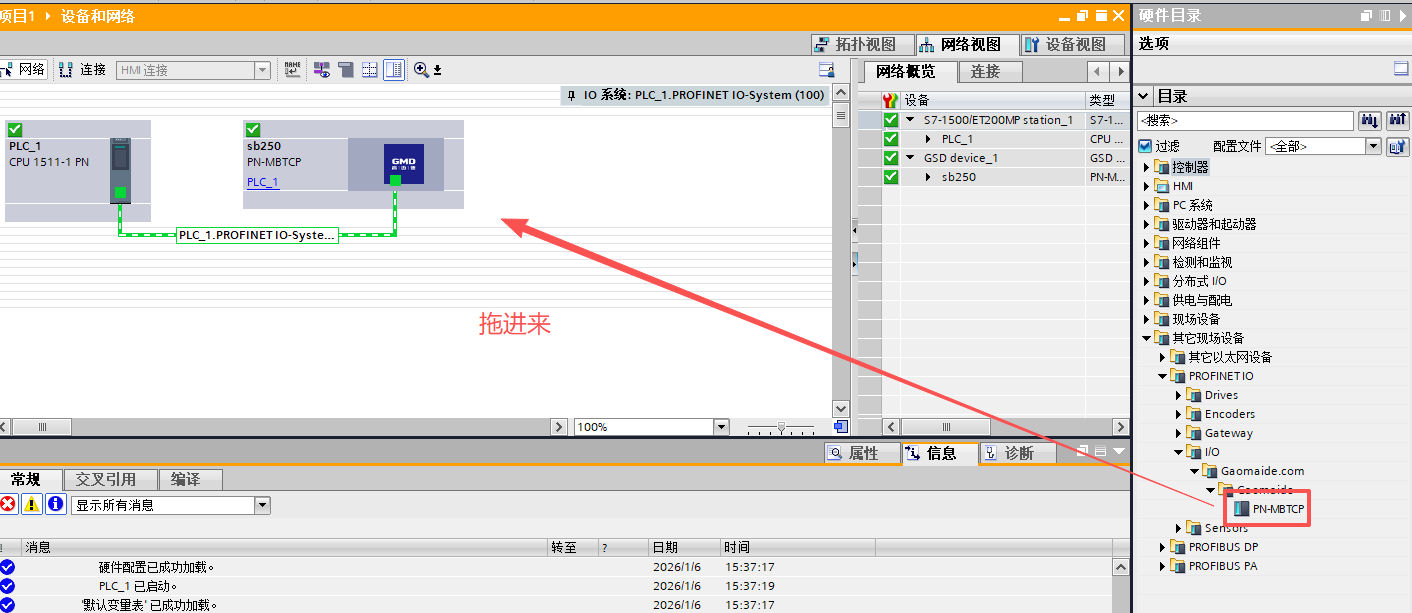

2. 右侧会出现高迈德的模块，拖进来

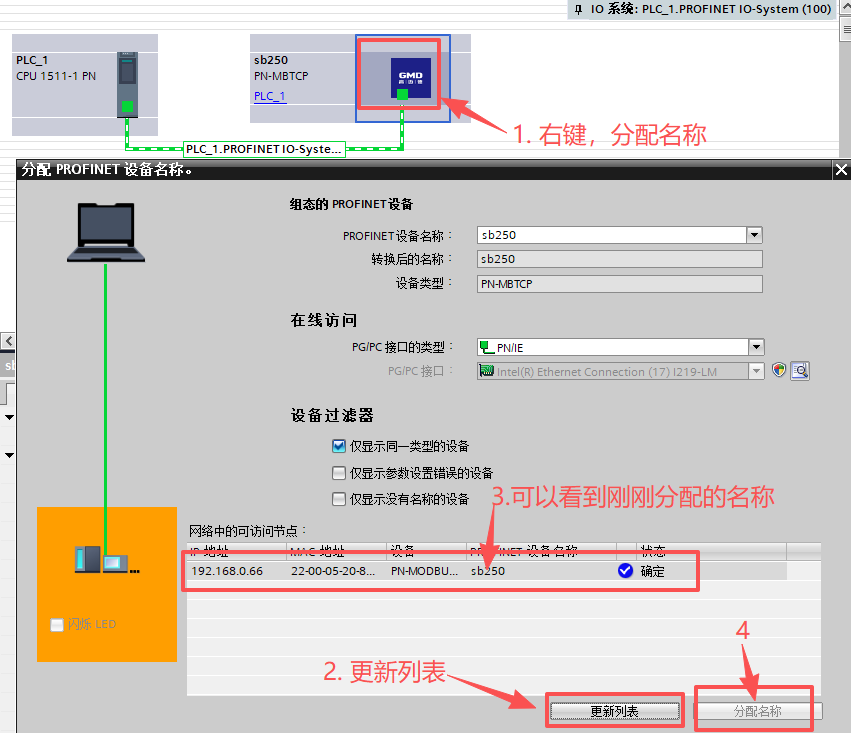

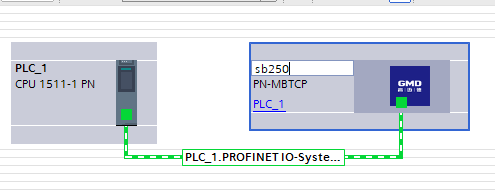

3. 设置高迈德名称,名称随意

4. 设置PN设备的IP，要和PLC一个网段。

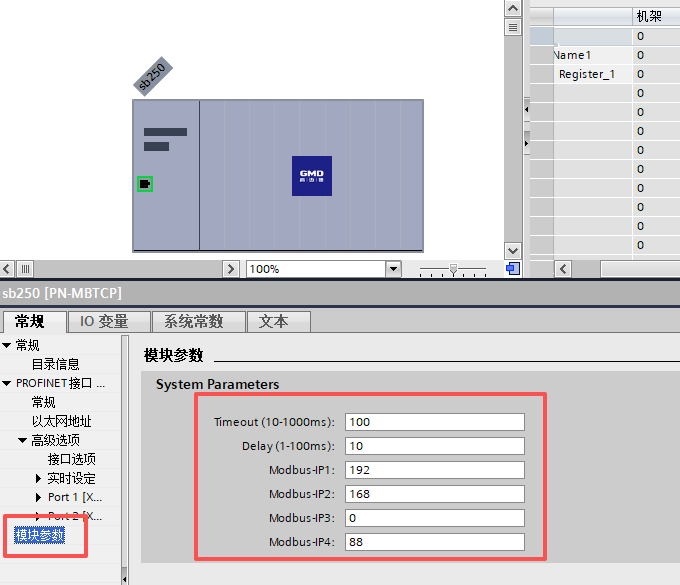

5. 设置TCP网口的ip, 要和仪表一个网段。上面是实验，所以都是点192.168.0....

比如可以把仪表和TCP网口IP都设成192.168.2........

四. 读写指令

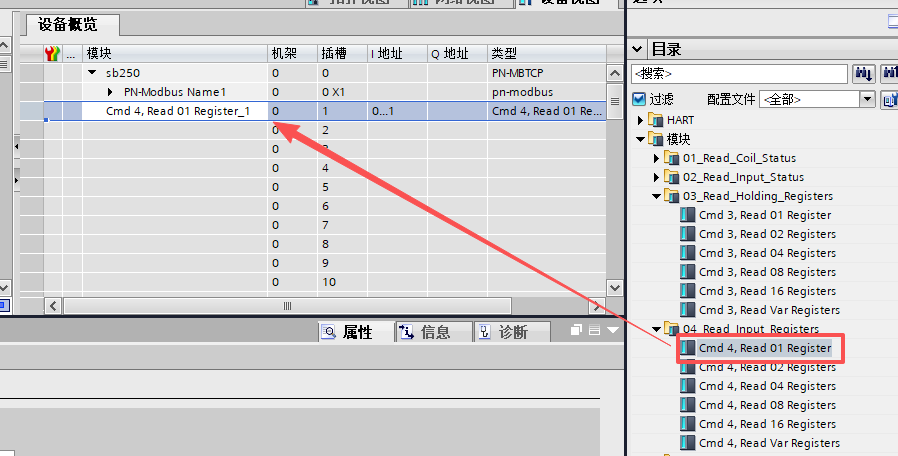

1. 拉入指令

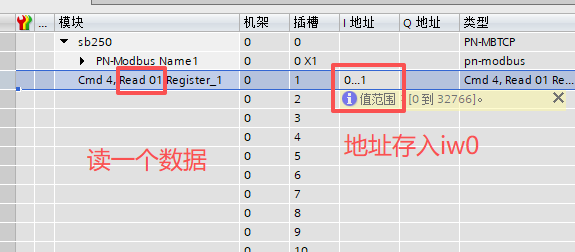

2. 指令说明

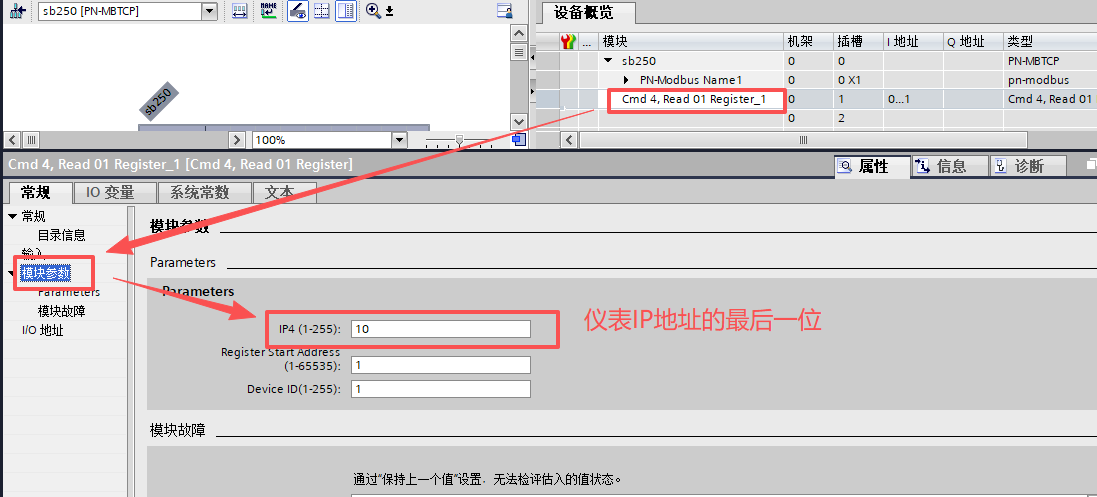

3. 仪表IP地址关联.

a.比如刚才设的仪表IP：192.168.0.10，就把10填进去

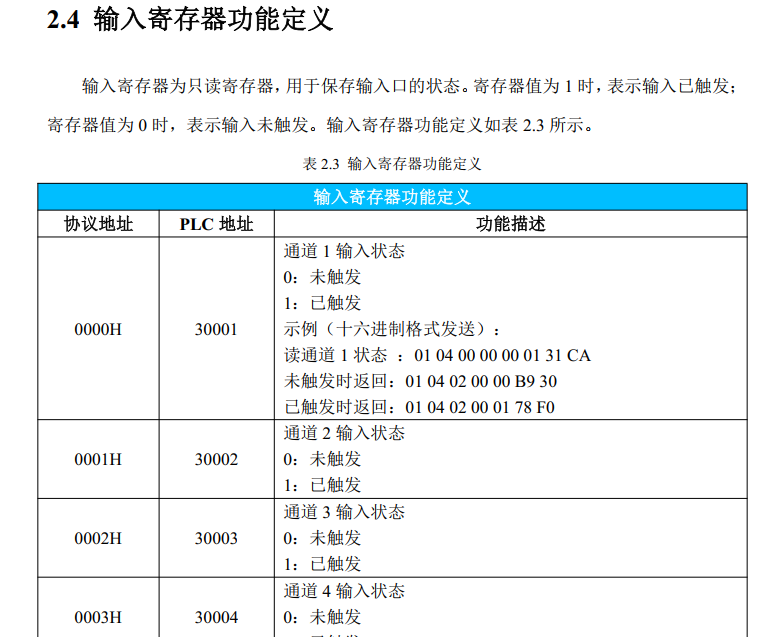

b.仪表地址，本次仪表的寄存器地址如下。 如30001，在上面只需要调用cmd3, Register start address, 数据起始地址为1就可以了。

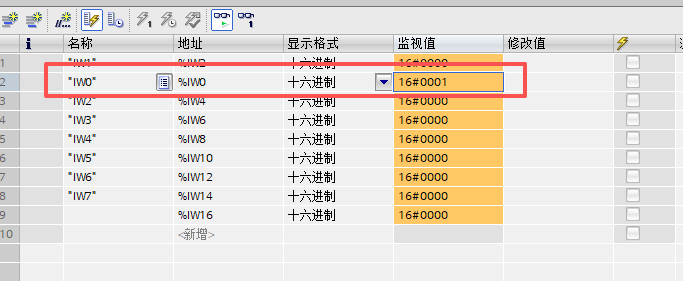

五. 数据监控

六. 遇到问题

1. 官方技术员告诉我，不能用交叉线，会导致线序问题。如果仪表直接接了PN模块的TCP口，网线两头都不亮。需要用交换机转一次。

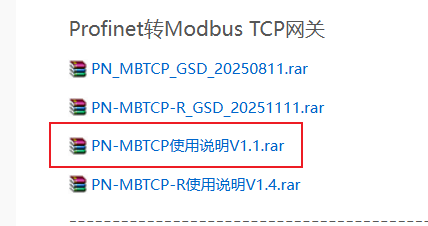

2. gsd和说明书下载

下载中心_佛山市高迈德官网

七. 最终程序

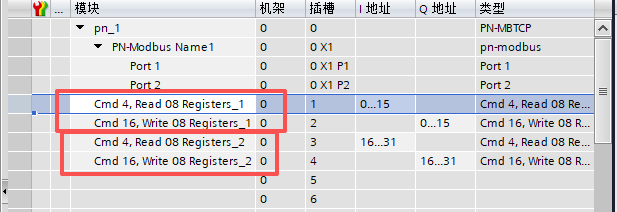

1. cmd4,read8 读取30001-30008，存放在IW0-IW14.

CMD16 WRITE8, 将40001-40008数据写入qw0-qw14

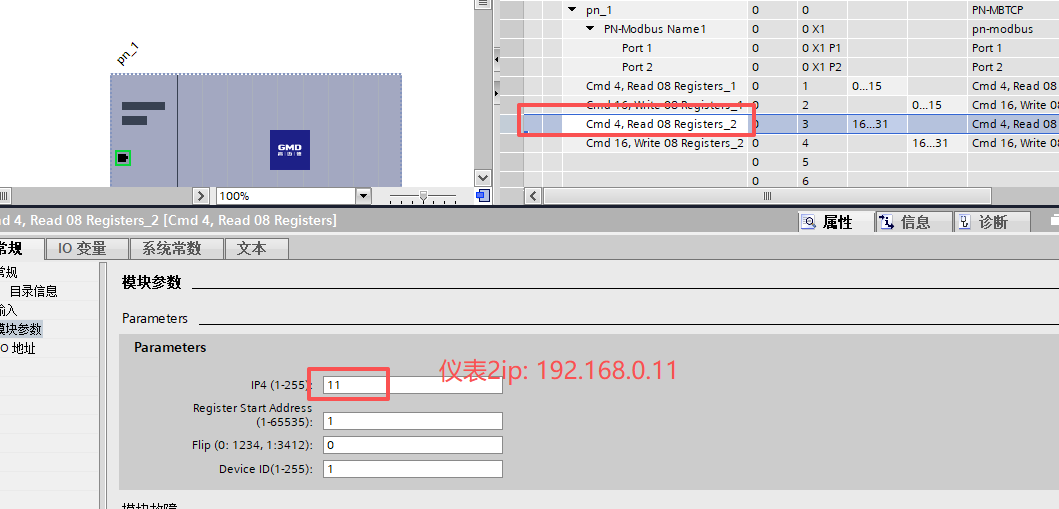

2.IP4 为仪表地址的最后一位

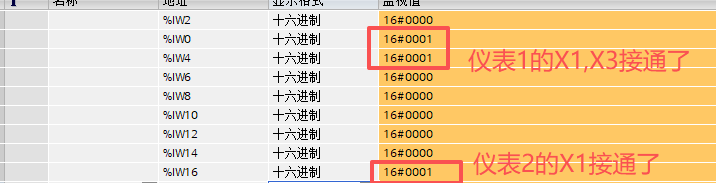

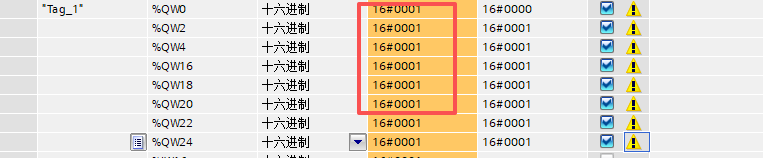

3.数据监控

4. 仪表1的输出强制，输入16#0001
