一、概述
（一）结构化分析与设计的由来
20世纪70年代中期。率先倡导了一种称为结构化设计的软件设计技术，20世纪70年代后期，倡导了与SD相配套的结构化分析技术，合称为结构化分析设计方法。
（二）SA模型的组成与描述
1.SA模型的组成

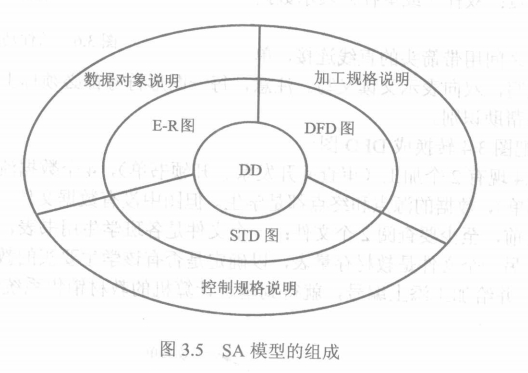

从DD出发可以构建三种图，**E-R图：**描述数据对象之间的关系，代表软件的数据模型，在实体联系图中出现的每个数据对象的属性 均可用数据对象说明来进行描述。**数据流图（DFD）**主要指明系统中的数据如何流动和变换的，以及描述使数据流进行变换的功能；**状态变换图（STD）**指明系统在外部事件的作用下将如何动作表明系统的各种状态以及状态间的转换，构成了行为模型的基础。
2.SA模型的描述工具
（1）数据流图DFD
任何软件系统都要对数据进行加工

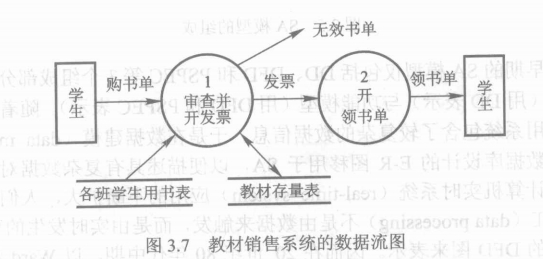

组成符号：圆框代表加工，箭头代表数据的流向，数据名称总是标在箭头的边上，方框表示数据的原点以及终点，双杠或单杠表示数据文件或者数据库
3.SD模型的组成与描述

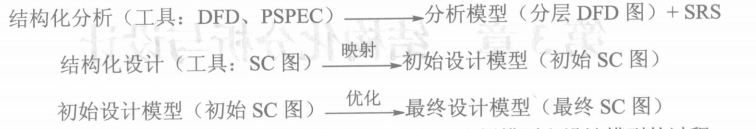

SD图由SA图映射过来，数据流图可以转化为体系结构设计（SC图）
与接口设计
体系结构设计是用来确定软件结构的，其描述工具为结构图，简称SC图。过程设计主要指模块内部的详细设计
二、结构化系统分析

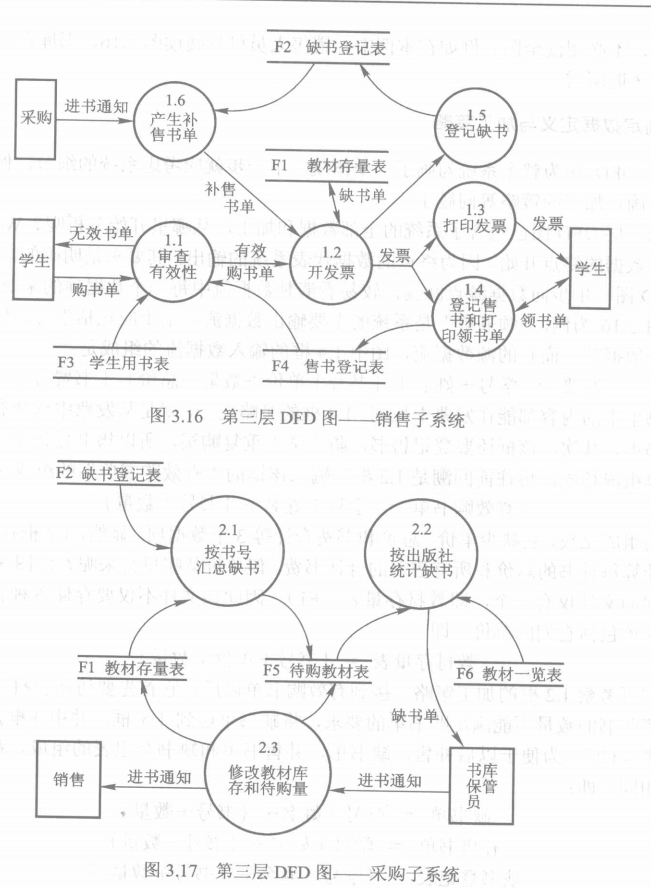

（一）分层数据流图
自顶向下，逐步细化
实体-联系图（E-R），数据流图（DFD），状态变化图（STD）
E-R图，描述数据对象之间的关系------数据对象说明
DFD图，描述系统中的数据如何流动与变换------DD（数据字典）------PSPEC（加工规格说明）
STD图，系统在外部事件作用下如何动作------CFD（控制流图）------CSPEC（控制规格说明）
