固高运动控制卡(GST800)基础应用分享

1.关于GST800

  1. 脉冲输出路数
  • 基础配置支持 8 路独立脉冲输出(对应 8 个控制轴),每路均可独立输出脉冲 + 方向(或正 / 反脉冲)信号,满足多轴运动控制需求。
  1. IO 输入输出点数
  • 数字量输入 :共 32 路(光耦隔离),可用于读取传感器、限位开关等信号;

  • 数字量输出 :共 16 路(光耦隔离),可用于控制继电器、指示灯等外部设备;

  • 额外包含轴专用 IO(如 8 路电机使能输出、8 路报警输入等),这些也可配置为通用 IO 使用,进一步扩展 IO 数量。

注:部分参数可能因具体硬件版本略有差异,但标准款的 8 轴脉冲输出 + 32 入 / 16 出 IO 是基础配置。

2.基础应用

2.1.引入方法集

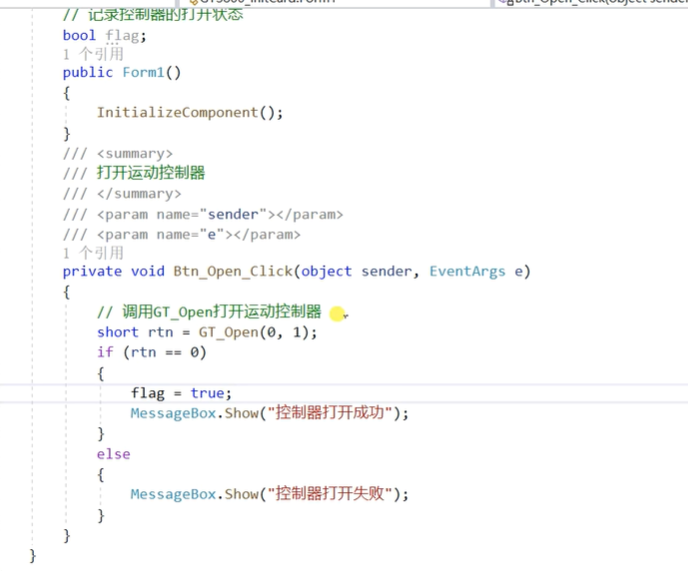

2.2.打开控制器

2.3.复位控制器

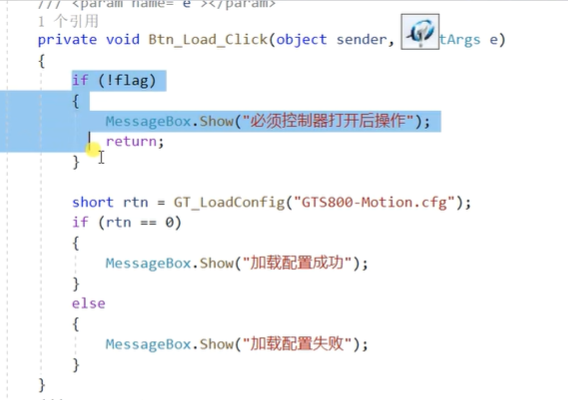

2.4.加载环境配置参数(cfg文件)

该配置主要是设置运动方向、正限位、负限位及原点的硬件配置。

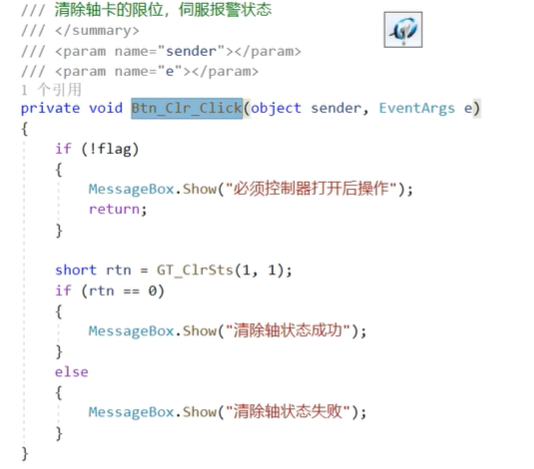

2.5.清除轴卡的限位

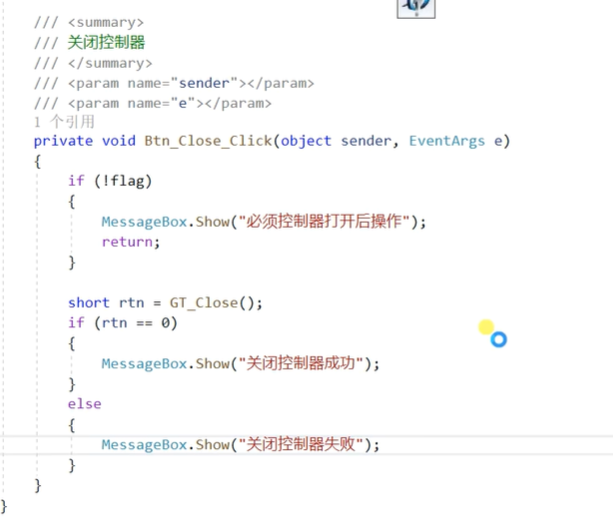

2.6.关闭控制器

3.业务应用

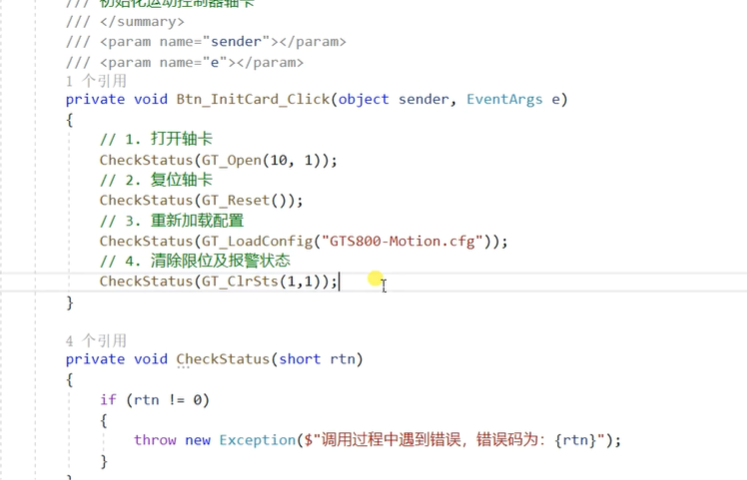

3.1 初始化运动控制轴卡

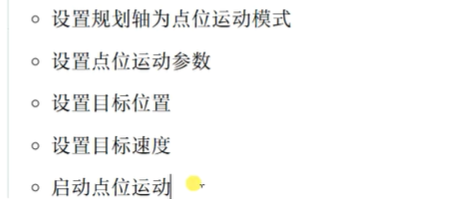

3.2 点位运动

3.3 改变位置和速度(与点位运动一样)

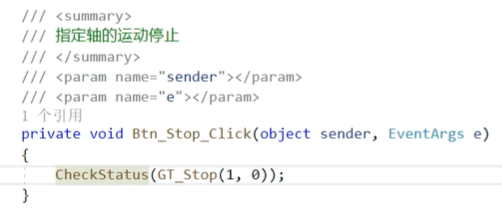

3.4 轴运动停止

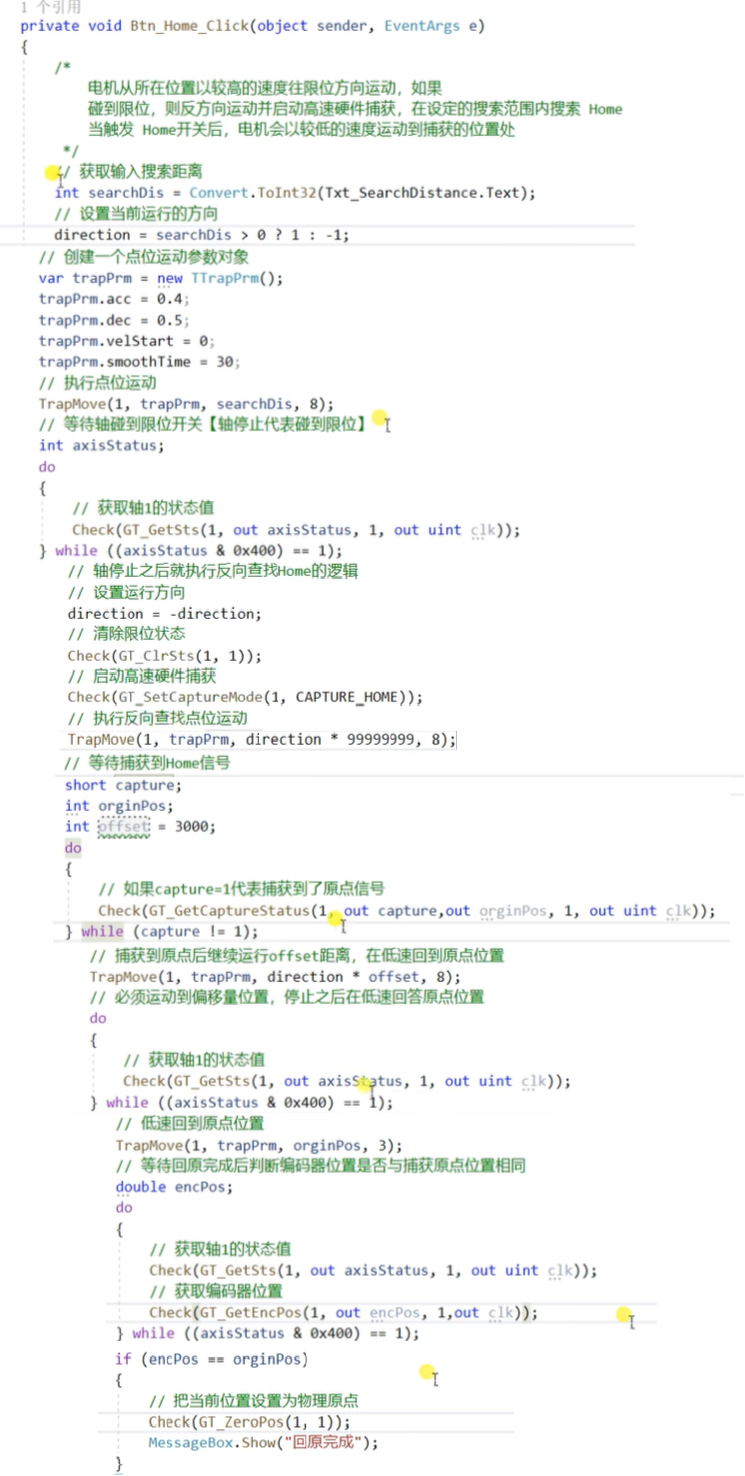

3.5 Home+限位回原点功能

往复限位移动至终点,然后反向往正限位方向走,经过原点后,再负方向减速回原点。
