QM系列闪测仪效率革新 实现鼠标产品高品质人机交互

​在消费电子领域,鼠标作为高频率、高精度的直接人机交互界面,其产品品质直接决定了用户体验与品牌声誉。对于鼠标制造而言,从精密注塑、橡胶硫化到最终组装,每一个环节的尺寸与形位公差控制都至关重要。

一、为何必须对鼠标核心部件实施精密测量?

鼠标的按键、滚轮及内部支架并非孤立零件,而是一个高度协同的精密运动系统。任何微小的尺寸偏差都可能在长期使用中被放大,导致功能失效或手感劣化,最终损害品牌形象。因此,严格的尺寸控制是保证产品可靠性与一致性的生命线。

  1. 按键与支架:

    • 尺寸精度:按键塑料部件与金属或塑料按键支架(俗称"锅仔片"或弹片)的配合间隙、按键柱的直径与高度,直接决定了按键的预行程、触发力和回弹感。间隙过小会导致卡键,间隙过大会产生松动感和异响。支架本身的平面度、翘曲度若不合格,将导致按键受力不均,部分区域过早金属疲劳,显著缩短使用寿命。
  2. 滚轮:

    • 圆度与直径:滚轮,特别是其中心轴套或轴承配合面的圆度误差,是导致滚动时产生周期性顿挫感、异响甚至编码器计数错误的直接原因。对圆度的精密测量是保障滚动顺滑度的核心工序。
  3. 组装总成:

    最终组装后,需要对按键的总行程、空行程以及滚轮的轴向窜动量等进行综合检测。这验证了所有零部件在公差累积后,是否仍能作为一个整体达到设计功能。

然而,传统手动或半自动二次元测量仪在应对鼠标部件这类多品种、小批量、特征复杂的检测任务时,其固有瓶颈日益凸显:操作高度依赖技术员经验,需反复定位、对焦、选取测量点;单个零件检测耗时长达数分钟;对复杂轮廓(如不规则卡扣)的编程测量设置繁琐。这已成为提升质检效率和应对快速换线生产模式的桎梏。

三、QM系列闪测仪:面向鼠标制造的高效精密测量解决方案

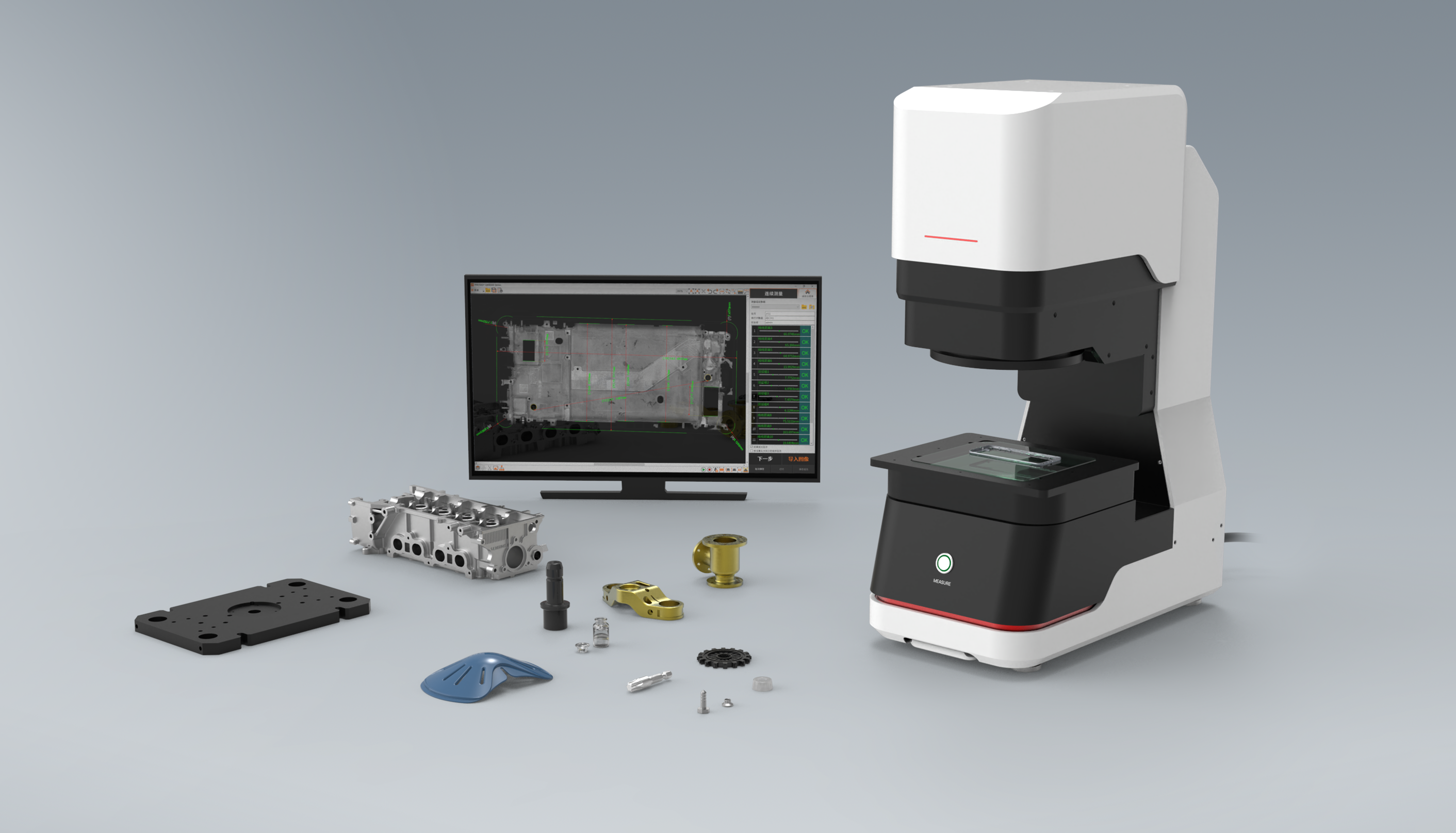

以光子精密QM系列为代表的一键式闪测仪,正是针对上述行业痛点而生的技术革新。它并非简单替代传统二次元,而是通过光学、算法与自动化的深度融合,为质量控制流程带来了质的飞跃。

具体到鼠标部件的检测,QM系列闪测仪通过其综合技术性能,实现了对不同部件的精准、高效测量。

对于按键与上盖部件,其关键检测项目包括按键孔的长宽尺寸、孔间距、卡扣的厚度与钩状尺寸,以及Logo字符的尺寸。QM系列通过配备双远心镜头以消除光学畸变,并结合2000万像素高清相机来捕捉细微特征。利用AI智能技术,自动识别不同型号工件的特征,实现一次放置即完成所有预设特征的测量,无需操作员手动逐一点选,显著提升了效率。

对于按键支架,检测重点在于其外廓尺寸、触发凸点的位置度。设备采用大景深光学设计,无需在对不同高度特征时反复对焦。通过选配CD-5000系列光谱共焦位移传感器和GL-8000系列3D线激光轮廓测量仪,可同步获取平面尺寸与高度信息,从而在一次测量中完成平面与高度的全部数据采集,避免了多次装夹可能引入的误差和时间消耗。

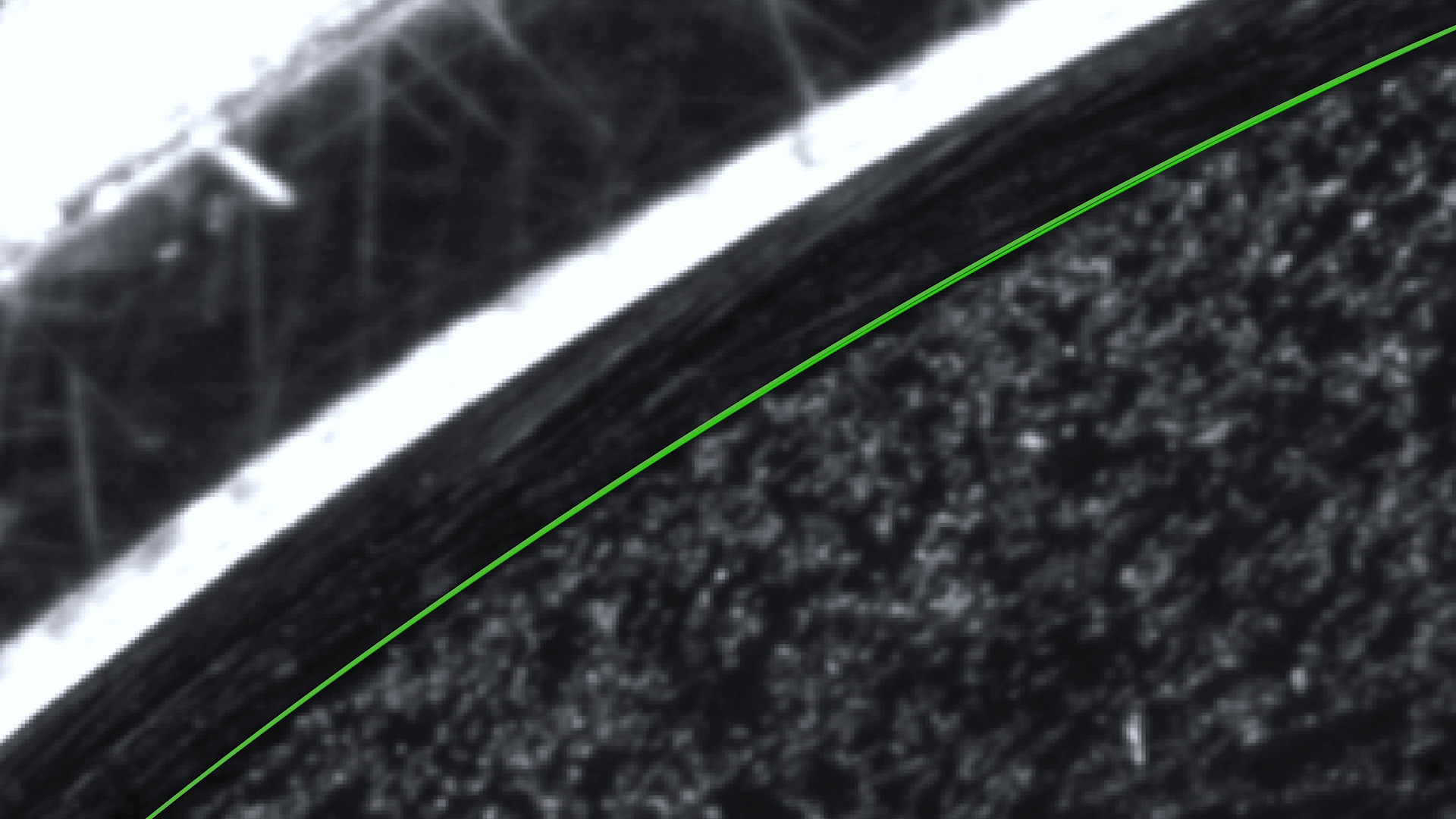

对于滚轮,需要精确测量其外圆直径、橡胶纹理的节距,并进行轮廓圆度分析。QM系列依靠0.005亚像素精度的边缘提取算法,确保即使是橡胶材质的柔软边缘也能被精准捕捉。其软件内置了圆度等分析功能,可对滚轮轮廓进行高速分析,其分析结果的可靠性和速度往往优于接触式圆度仪的初步筛查。

对于内部结构件,如螺丝柱的孔径与高度、PCB定位柱的间距、电池仓尺寸等,QM系列的"一键闪测"模式展现出巨大优势。操作员只需将工件随意放置于测量台,点击启动,设备即可自动完成全视野扫描与测量。这使得单个复杂结构件的全尺寸检测能在10秒内完成,检测效率相比传统方法可提升10倍以上。

QM系列的核心技术优势体现在三个方面:

  1. "高精度+高速度"的硬件与算法基础:即使对于鼠标按键上细微的合模线或滚轮橡胶的柔软边缘,也能实现稳定、精准的抓取,重复测量精度可达±0.5微米。

  2. 极简化的全自动操作流程:操作员只需将零件随意放置在测量台上,点击开始,设备即可在3-5秒内自动对焦、智能识别零件轮廓与特征、完成所有预设尺寸的测量并输出带判定的报告。这极大地降低了对操作人员专业技能的依赖,新员工培训上岗时间可缩短至15分钟,同时杜绝了人为操作误差。

  3. 强大的数据管理与流程整合能力:测量软件支持直接导入产品的CAD设计图纸,自动生成检测方案,实现了从设计到检测的无缝对接。测量数据可实时导出,用于监控生产过程的稳定性,及时发现注塑或组装环节的漂移趋势,实现预防性质量管控。

鼠标的卓越品质始于毫厘之间的精准控制。在制造业向智能化、数字化转型的今天,对测量效率与精度的追求永无止境。对于立志于打造高品质鼠标产品的企业而言,引入这样的精密测量效率引擎,无疑是构筑产品核心竞争力和赢得用户信赖的关键一环。
