前言
本文介绍使用构造面工具实现根据封闭的线或面创建一个新面。
一、 需求说明
样例数据如下图，一个线要素类，面A和面B。三个要素类位于一个数据库中。
二、 构造面
-

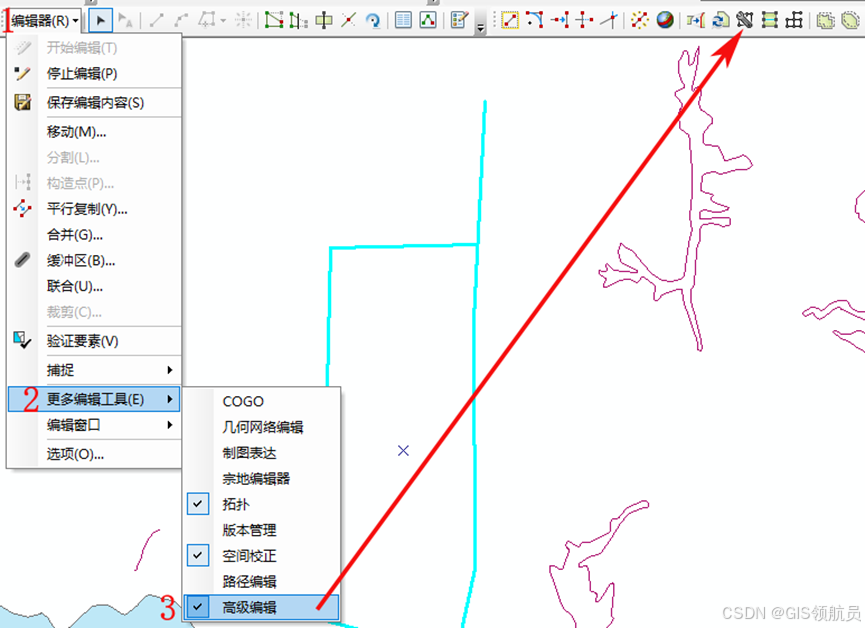

工具路径：编辑器---更多编辑工具---高级编辑---构造面。
-

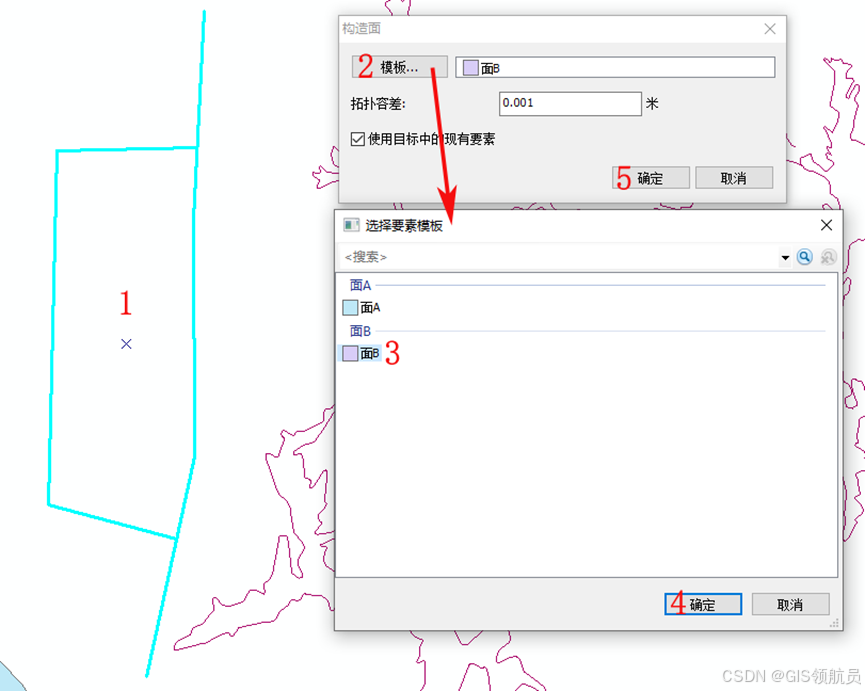

开始编辑， 在1处选中两条线要素，能构成一个封闭的面，然后点击构造面工具，在弹出对话框中，点击2处模板，选中3处面B,点击4、5处确定。
-

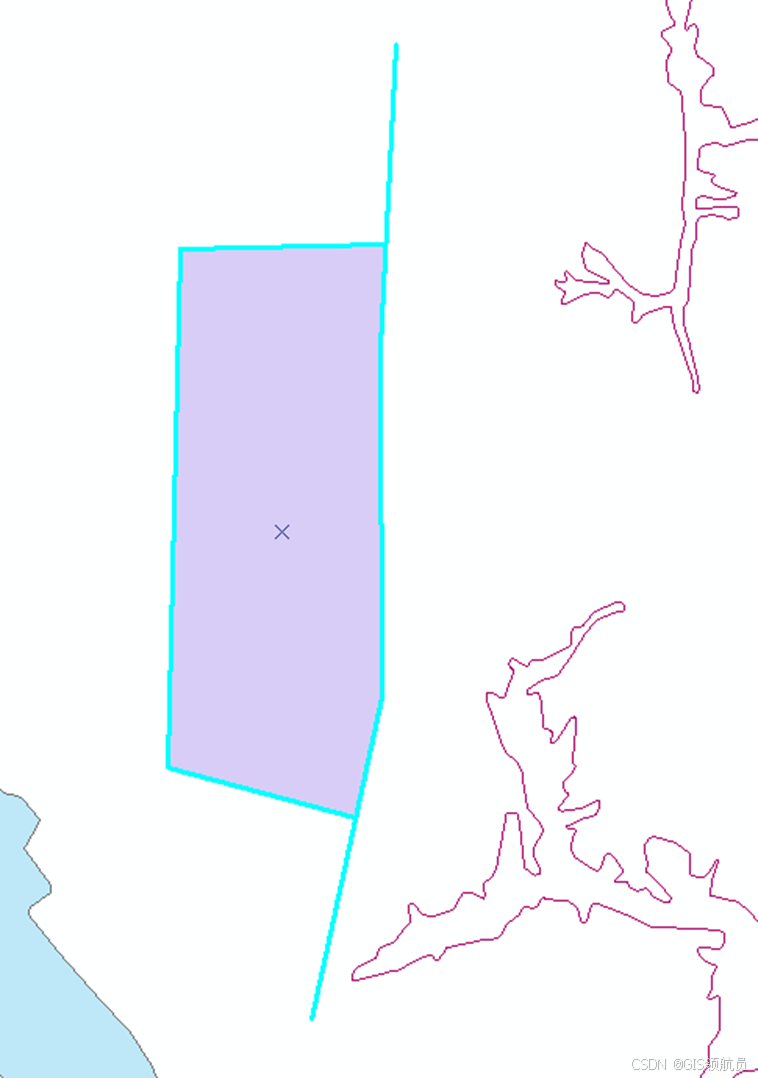

确定后，我们发现在面B中创建了一个以封闭线为边界的新面，如下图：
-

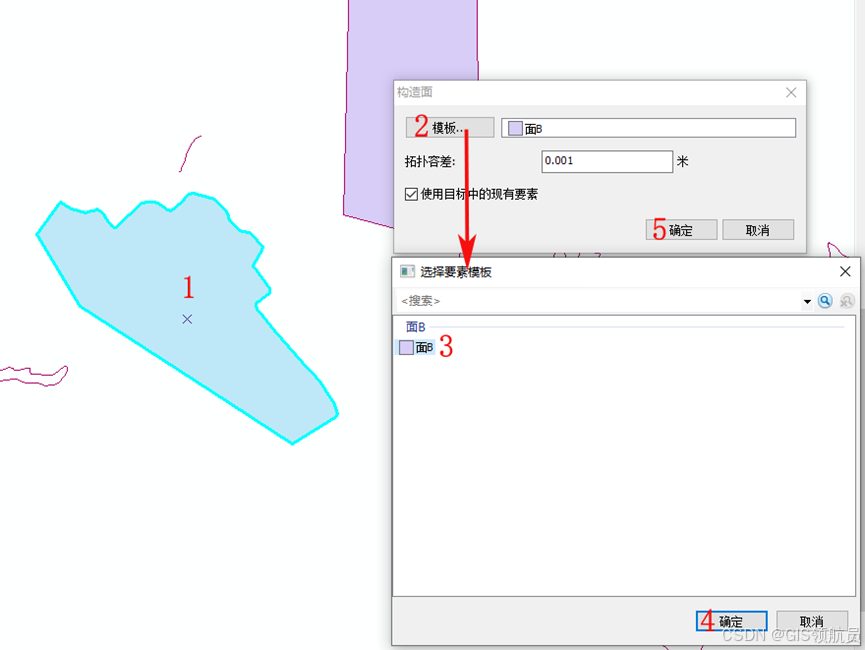

同理，我们也可以选中面A中的一个面，在面B中构造一个面。如下图：
-

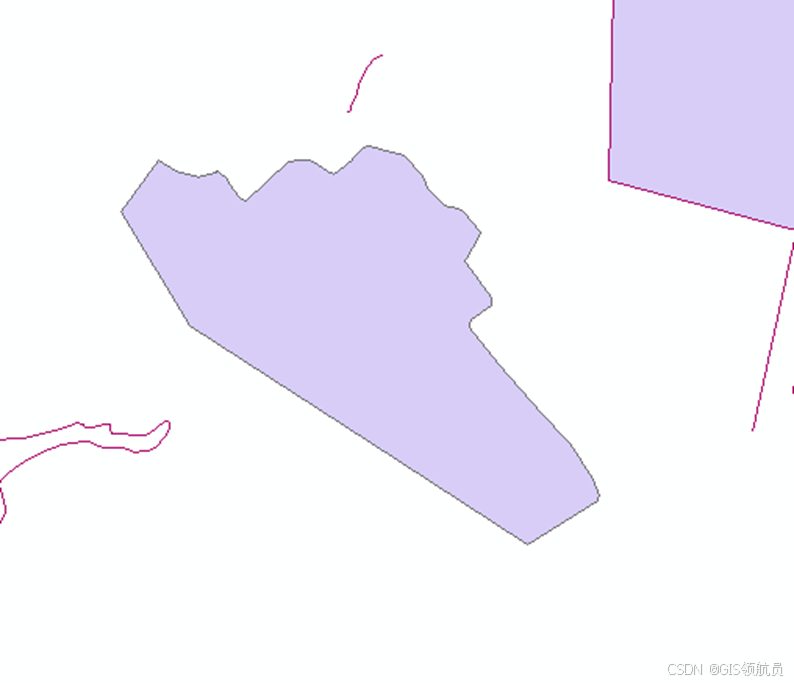

根据面A构造面创建的面B如下图：
