前言
本文聚焦 WIZnet 5 款核心以太网芯片（W5100S、W5500、W5300、W6100、W6300），各型号在接口类型、数据速率、功能配置
上各有侧重：覆盖低成本轻量 IoT、小型通用设备、大吞吐工业设备、IPv6 新网络环境终端等全场景需求，可匹配从极简联网设备到
高带宽工业终端的多样硬件设计诉求，帮你快速锁定适配方案，降低选型与开发成本。
各芯片核心特点
W5500
- 小封装（LQFP48 7mm×7mm）+ SPI接口，适配小型设备
- 50Mbps接口速率+32KB缓存+8个Socket，满足基础以太网数据传输
- 适合：便携热敏票据打印机、手持仓库盘点扫码枪、便携 POS 机辅助联网、迷你工业传感器网关、快递柜嵌入式打印单元
W5100S
- 同小封装，支持8bit BUS/SPI双接口
- 低成本+轻量配置（25Mbps速率、16KB缓存、4个Socket），带Socket-less功能
- 适合：工业 Modbus RTU 转 TCP 轻量网关、门禁记录上传单元、智能水表抄表终端
W5300
- 支持8/16bit BUS，接口速率达80Mbps，搭配128KB大缓存
- 带自动极性转换、内置DMA，数据吞吐能力强
- 适合：PLC 数据采集网关、商超收银台主 POS 机、产线多传感器集群终端、物流分拣设备数据传输单元、医疗监护仪有线联网模块
W6100
- 支持IPv4/IPv6双栈，适配新网络环境
- 50Mbps速率+32KB缓存+8个Socket，接口兼容8bit BUS/SPI
- 适合：园区 IPv6 智慧路灯节点、公网 IPv6 燃气泄漏报警器、企业 IPv6 考勤打卡机
W6300
- 支持IPv4/IPv6双栈，搭配QSPI接口，接口速率高达91Mbps
- 带Socket-less功能，高速传输
- 适合：无人售货机、电网采集终端、商业 LED 屏、停车场车位检测、产线高清摄像头
快速选型指南
| 决策维度 | 判断条件 | 推荐型号 |
|---|---|---|
| 核心网络需求 | 是否需要支持IPv6 | W6300、W6100 |
| 🢃 | ||
| 数据传输性能 | 是否需要高速通信 | W6300、W5300 |
| 🢃 | ||
| 接口通用性 | 是否需要支持SPI接口 | W5100S、W5500、W6100 |
| 🢃 | ||
| 性价比 | 低成本需求 | W5100S、W5500 |

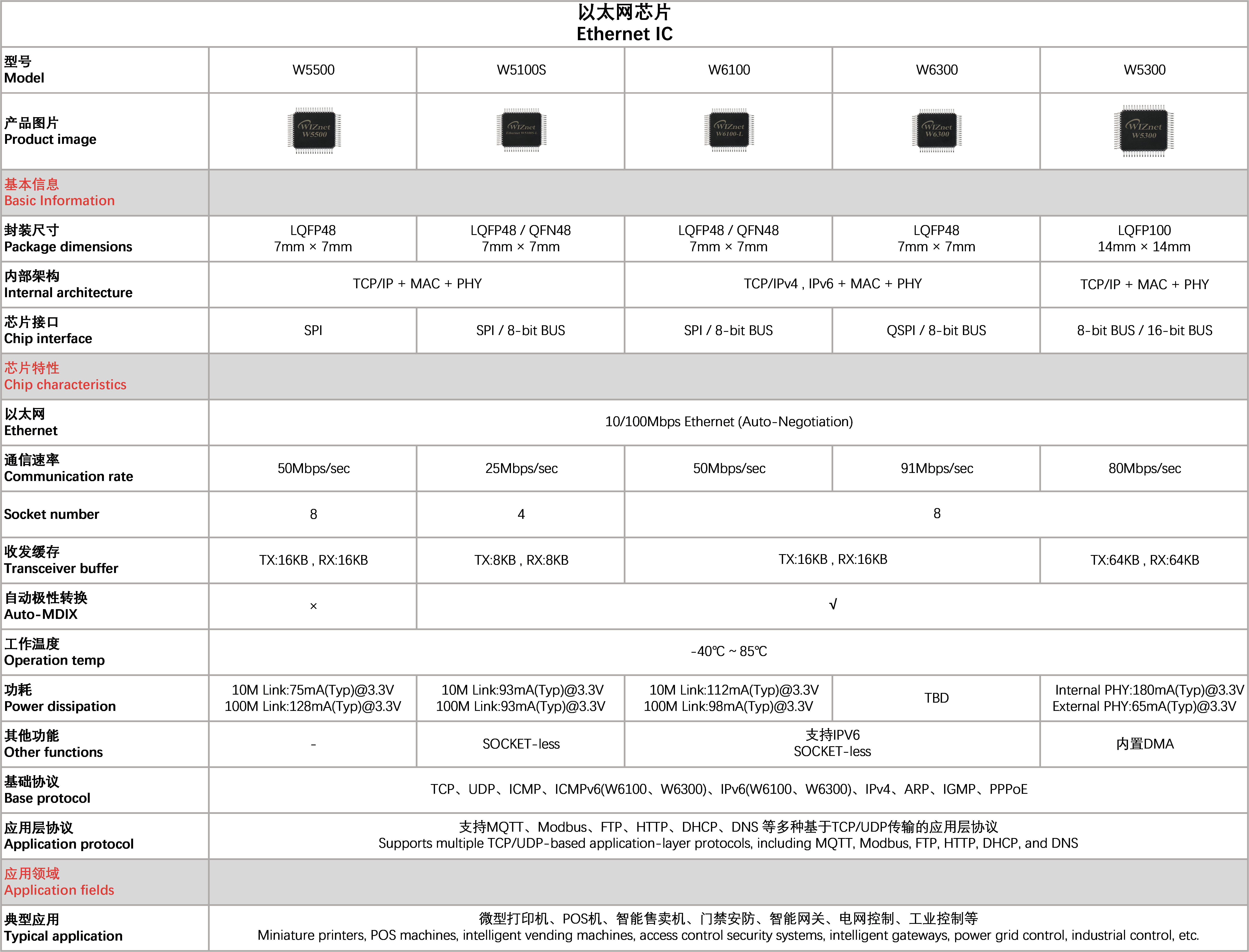

核心参数&特色对比表
| 型号 | 封装 | 核心配置（速率/缓存/Socket） | 特色功能 | 适配场景 |
|---|---|---|---|---|
| W5500 | LQFP48（7×7） | 50Mbps/32KB/8 | 通用型 | 微型打印机、仓库盘点扫码枪 |
| W5100S | LQFP48/QFN48（7×7） | 25Mbps/16KB/4 | 低成本+Socket-less | 门禁记录上传单元、智能水表抄表终端 |
| W5300 | LQFP100（14×14） | 80Mbps/128KB/8 | 大缓存+内置DMA+自动极性转换 | 工业控制、高数据POS机 |
| W6100 | LQFP48/QFN48（7×7） | 50Mbps/32KB/8 | IPv4/IPv6双栈 | 智能安防、IPv6网络终端 |
| W6300 | LQFP48（7×7） | 91Mbps/32KB/8 | IPv4/IPv6+QSPI高速 | 电网控制、高带宽售卖机 |
常见选型疑问Q&A
- 双接口（8bit BUS/SPI）有什么优势？
→ 适配不同主控芯片的接口类型，降低硬件设计限制（比如老款主控只有BUS接口时，可直接用W5100S/W6100）。 - 什么场景必须选IPv6？
→ 新部署的公网IoT设备、运营商要求IPv6的网络环境、需要长期兼容未来网络的产品。 - Socket数量影响什么？
→ 决定芯片可同时连接的网络设备/服务数量（比如8个Socket支持同时连多个服务器，4个Socket适合单连接场景）。 - 什么是自动机型转换？
→ 是以太网芯片内置的一种自适应通信匹配机制，无需用户手动配置，芯片可自动识别并适配连接设备的网络参数（如速率、双工模式），保障数据传输的稳定性与兼容性。
典型应用案例参考
- W5500：便携式热敏小票打印机（基础联网）
- W5100S：智能快递柜格口状态监测节点（低成本 + 极简通信）
- W5300：工业PLC数据采集终端（大缓存+高吞吐）
- W6100：校园IPv6智能门禁（双栈兼容新网络）
- W6300：无人售货机多媒体数据上传（高速QSPI+双栈）
