幽冥大陆(一百02)智能门禁人脸机接线—东方仙盟练气期

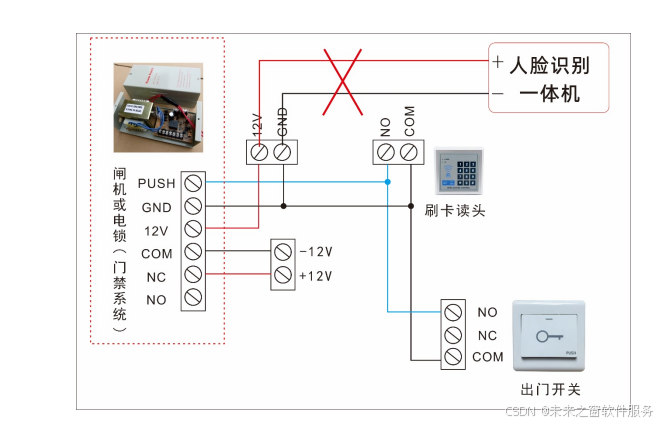

核心中枢(门禁电源模块)

  • PUSH/GND/12V/COM/NC/NO:相当于 "仙盟门禁总坛" 的能量接口,给整个宗门门禁系统(闸机 / 电锁)供能(12V),并传递 "放行 / 拦截" 指令(NO/NC 是 "放行通道 / 拦截通道")。

2. 人脸识别一体机

  • 接线到电源模块的 "+/-":是 "仙盟人脸核验仙镜",通过电源取能后,核验人员身份(类似修仙者的 "神魂核验"),核验通过后给总坛发 "放行信号"。

3. 刷卡读头

  • 接线到电源模块的 COM/NO:是 "仙盟身份令牌读卡器",读取弟子的 "身份令牌(卡片)",验证令牌有效性后,给总坛发 "放行信号"。

4. 出门开关

  • 接线到电源模块的 COM/NO:是 "仙盟内部通行符",宗门内弟子按下后,直接给总坛发 "内部放行信号"(不用核验身份)。

错误接线

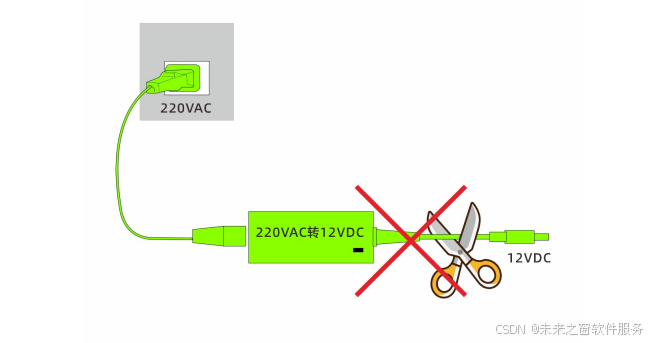

设备默认的适配器为 12VDC/2A,其中以适配器为分 界一端为 220VAC,另一端为 12 VDC ,施工中 禁 止 将 12VDC 端人为延长,因线材差异、距离等因素会导致设 备端实际负载压降明显,人脸一体机无法正常供电工作异 常甚至损坏

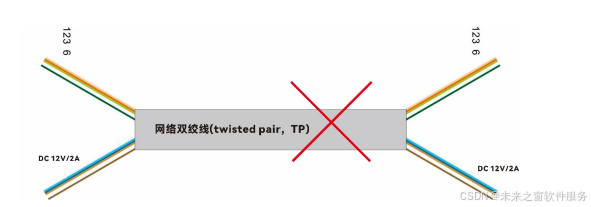

同一条网络双绞线错误的同时传输网络数据与 DC12V 电源,这样导致设备设备无法启动、异常运行、甚至损坏

错误二网线交叉

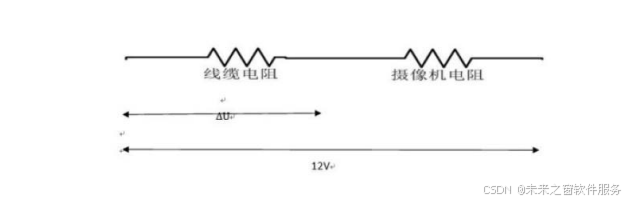

电阻或者线缆的阻值越大。因此低压直流供电线缆理想状态线径应该越大越好,线缆越短越 好。(在 20°C 时 铜的电阻率"p"是 1.7X10-8 欧米)过小的线径与过长的供电距离都会导致 线缆本身阻值过大,从而导致人脸一体机跟线缆造成双负载串联的情况。下图(图三)为网 络双绞线供电的错误接法
