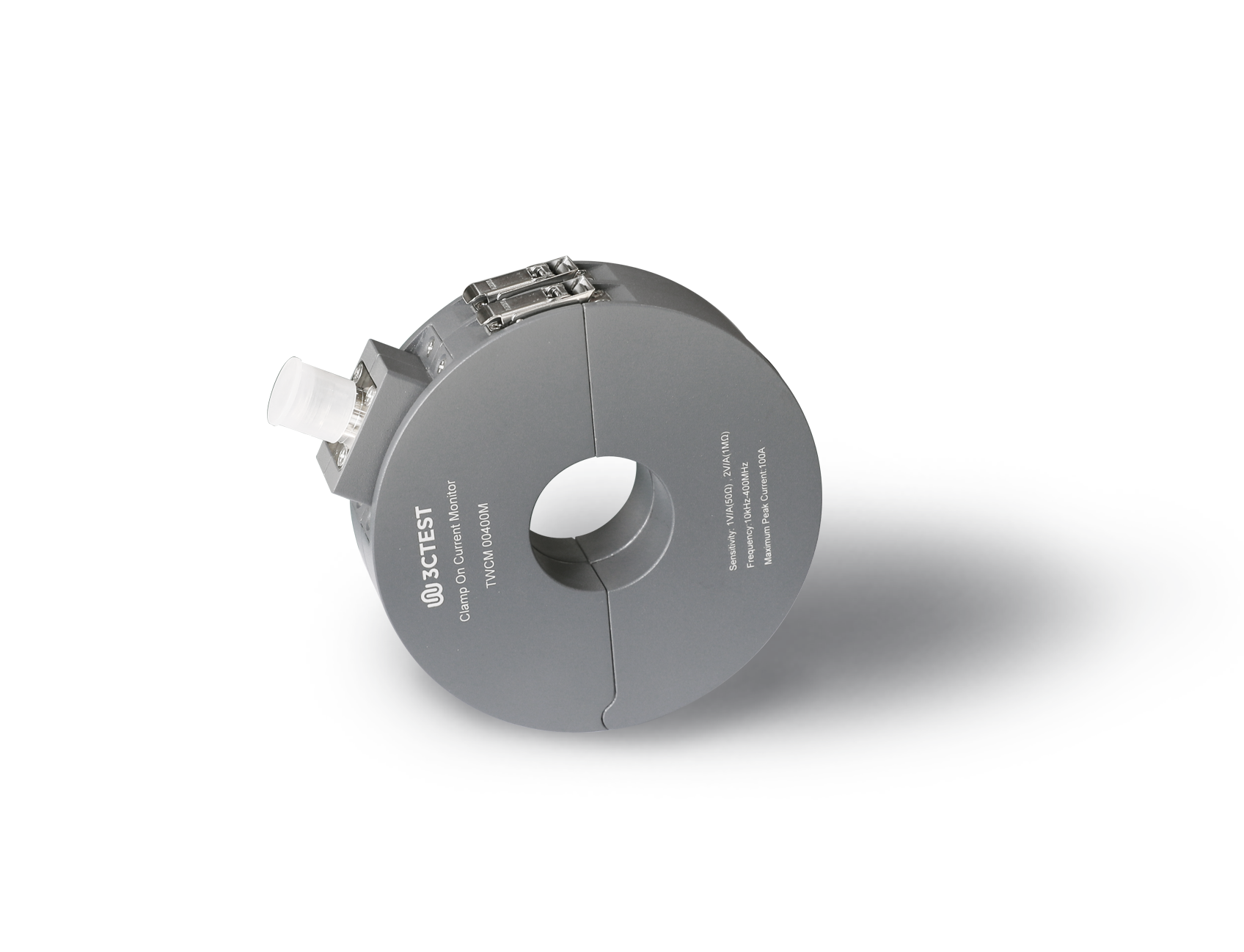

TWCM 00400M宽带电流监测钳 具备更宽的频率范围（10 kHz--500 MHz ）与更快的上升时间（0.7 ns ），在瞬态脉冲测量中响应更快、失真更小。不仅满足国内外标准要求，更能在高频、高动态电流测试中提供稳定、精准的数据支持，提升产品电磁兼容性与可靠性。
全面覆盖高频与瞬态电流测量需求
-
支持宽频信号测量
覆盖10 kHz--500 MHz交变电流，适用于5G、航空、铁路、电信等高要求行业。
-
瞬态脉冲精准捕获
上升时间≤0.7 ns，满足快速脉冲电流测量，波形无畸变，数据真实可信。
-
安全隔离设计
采用电磁耦合方式，实现电流载体与测量系统的完全电气隔离，保障设备与人员安全。
性能对标国际，实现国产高端替代
TWCM 00400M在多项关键指标上已达到或超越国际同类产品。
|-----------|-----------------------------|-------------------------------|------------------------|
| 产品 | TWCM 00400M 宽带电流监测钳 | Pearson 8705C 卡式电流监测钳 | FCC F57 电流监测探头 |
| 转移阻抗 | 1V/A | 0.5V/A | 1V/A |
| 输出阻抗 | 50 Ω | 50 Ω | 50 Ω |
| 最大峰值电流 | 100A | 15A | 100A |
| 最大连续电流有效值 | 4A | 4A | 2A |
| 电流时间积 | 2 mA·s | 0.6 mA·s | - |
| 频率范围 | 10kHz-500MHz | 10kHz-400MHz | 1kHz-500MHz |
| 上升时间 | 0.7 ns | 1 ns | - |
| 接头类型 | N | N | N |

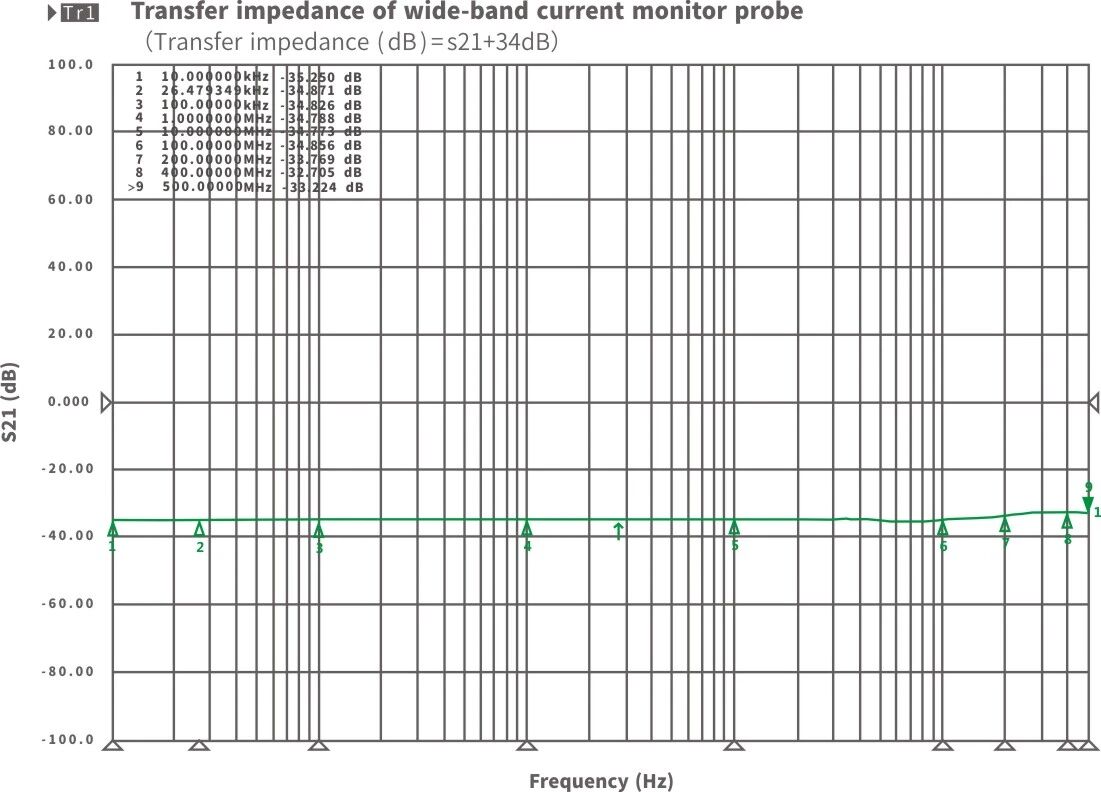

TWCM 00400M 宽带电流监测钳 s21曲线
（转移阻抗（dB）=s21+34dB）

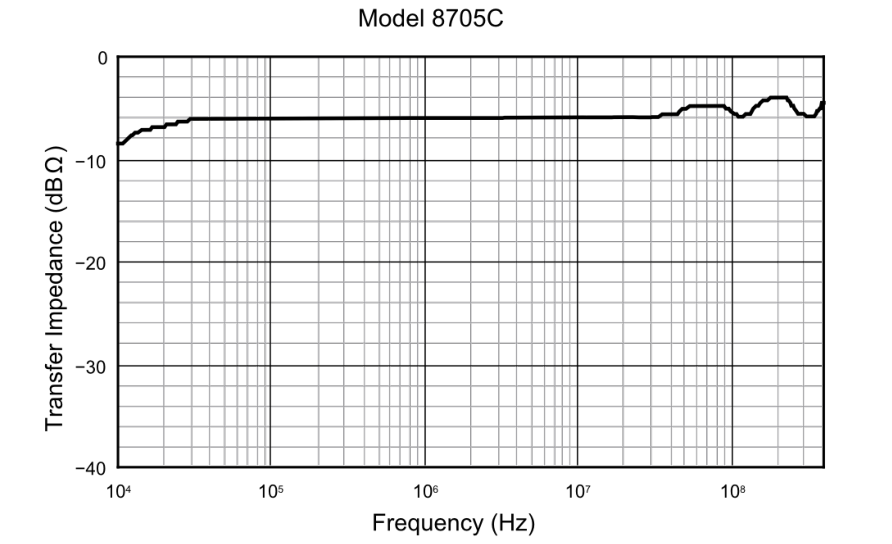

Pearson 8705C卡式电流监测钳 转移阻抗曲线

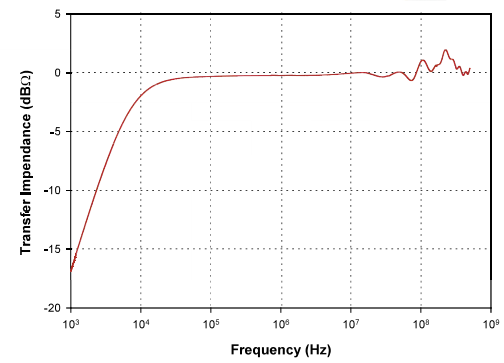

FCC F57电流监测探头 转移阻抗曲线
结论： TWCM 00400M 不仅在频率范围、上升时间等动态性能上优于 Pearson 8705C，在承载能力（峰值电流100A）方面也显著超越，与 FCC F57 持平甚至更优。
为高效、精准的测试而生
-
高灵敏度输出：1 V/A（50Ω负载），信号传输损耗低，适合远距离采集。
-
强负载能力：支持最大100A峰值电流，适用于大电流脉冲测试场景。
-
宽温工作：工作温度0℃--65℃，适应各类实验环境。
-
紧凑坚固：体积小巧（151×45×160 mm），重量约1.7 kg，便于集成与携带。
典型应用场景
-
电磁兼容传导敏感度（抗扰度）测试
-
汽车电子瞬态脉冲电流监测
-
5G通信设备高频电流分析
-
轨道交通、航空电子系统干扰检测
-
电力电子变换器电流波形记录
无缝集成，支持系统化测试
TWCM 00400M可与各类脉冲发生器、示波器、频谱分析仪等设备直接配合使用，无需额外适配。支持标准N型接口，即插即用。
