在vivado中,国产CH347芯片实现USB转JTAG的操作

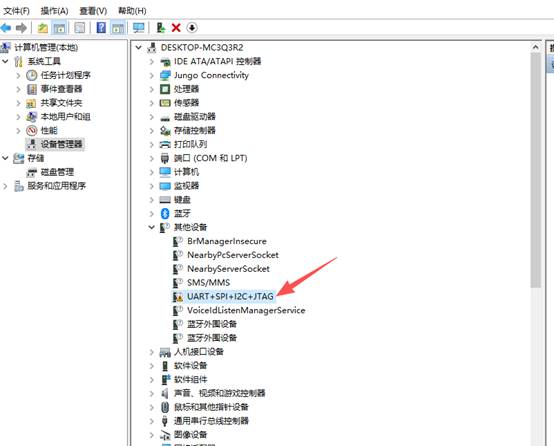

插上USB接口,在设备管理器中会出现:

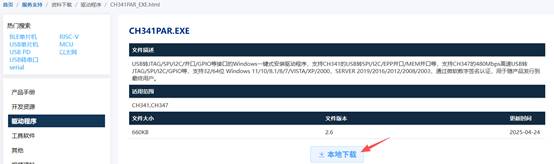

去官方网站https://www.wch.cn/downloads/CH341PAR_EXE.html,下载CH347芯片的驱动程序"CH341PAR.EXE"。

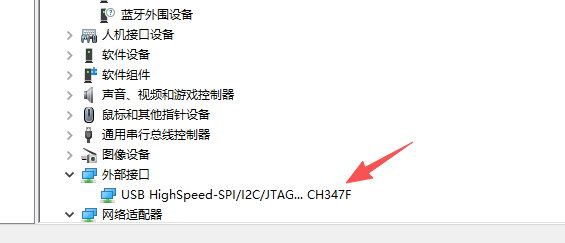

关闭杀毒软件,安装驱动程序后,可以识别到USB设备:

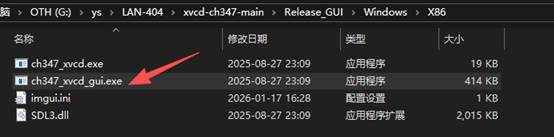

运行编译好的ch347_xvcd_gui.exe文件:

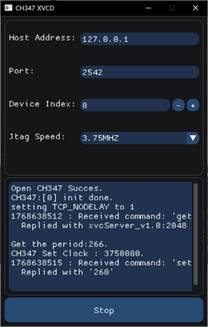

运行界面如下:

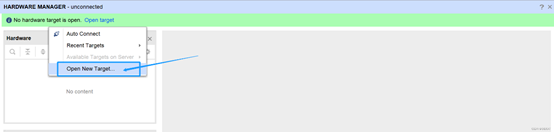

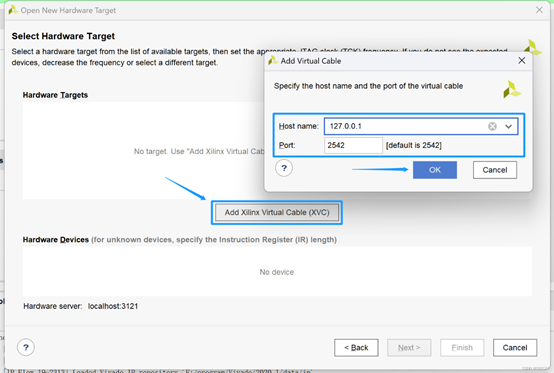

打开vivado,点击:

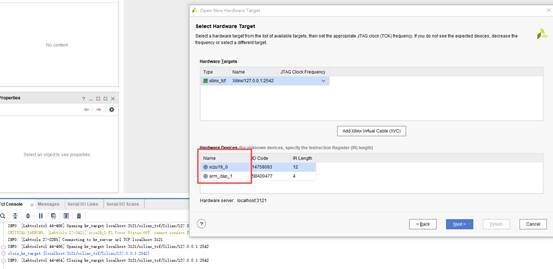

可以识别的XCZU19芯片:

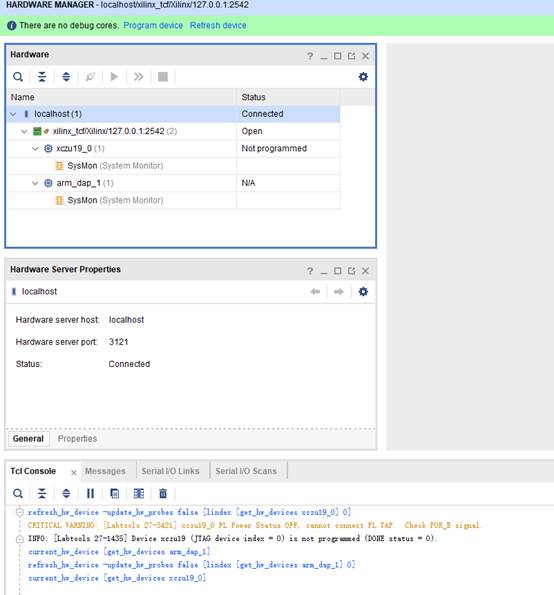

接下来就可以正常使用了:
