VSCODE, mermaid subgraph 示例

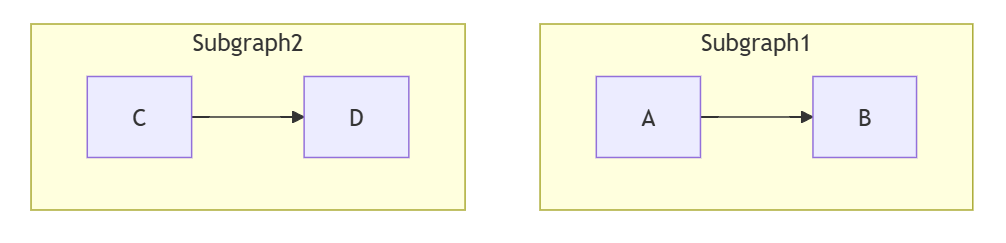

1)

```mermaid

graph TD;

subgraph Subgraph1

A --> B

end

subgraph Subgraph2

C --> D

end

```

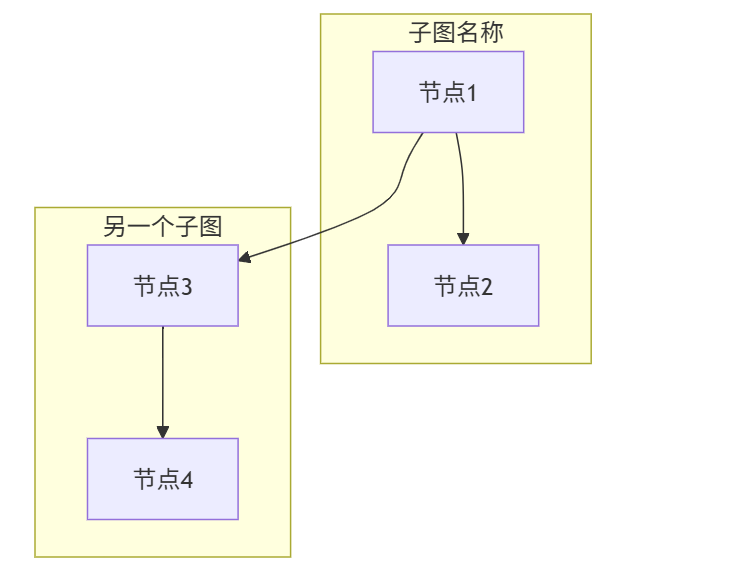

2)

```mermaid

graph TD

subgraph 子图名称

A节点1 --> B节点2

end

subgraph 另一个子图

C节点3 --> D节点4

end

A --> C

```

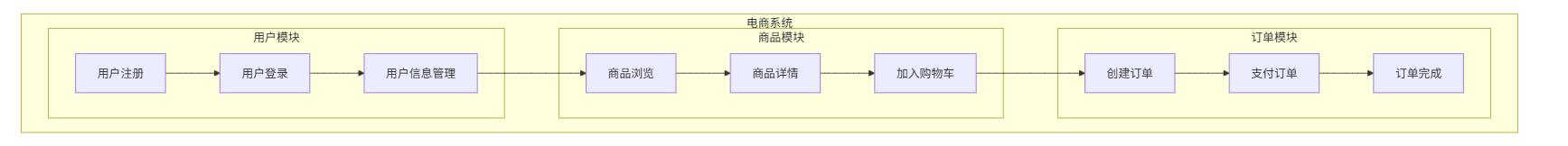

3)

```mermaid

graph TB

subgraph 电商系统

subgraph 用户模块

A用户注册 --> B用户登录

B --> C用户信息管理

end

subgraph 商品模块

D商品浏览 --> E商品详情

E --> F加入购物车

end

subgraph 订单模块

G创建订单 --> H支付订单

H --> I订单完成

end

end

C --> D

F --> G

```

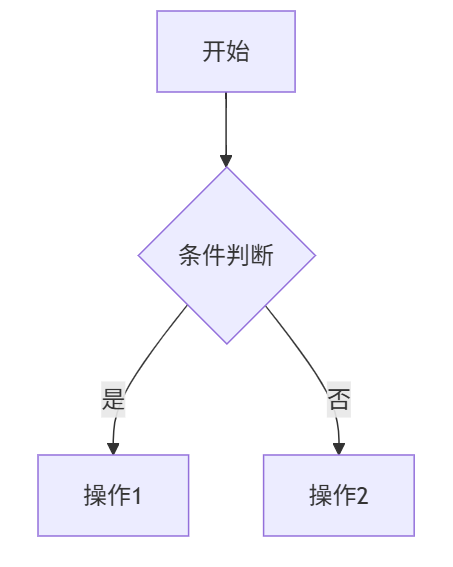

4)可以用%%进行单行的注释

```mermaid

flowchart TD

%% 这是一个流程图示例的注释

A开始 --> B{条件判断}

%% 如果条件为真,进入操作1

B -->|是| C操作1

%% 如果条件为假,进入操作2

B -->|否| D操作2

```

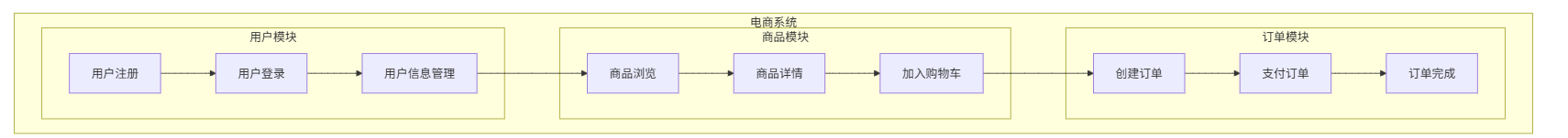

5)

```mermaid

graph TB

%% 从上到下布局

subgraph 电商系统

%% 最外层子图

subgraph 用户模块

%% 嵌套的子图1

A用户注册 --> B用户登录

B --> C用户信息管理

end

%% 结束用户模块

subgraph 商品模块

%% 嵌套的子图2

D商品浏览 --> E商品详情

E --> F加入购物车

end

%% 结束商品模块

subgraph 订单模块

%% 嵌套的子图3

G创建订单 --> H支付订单

H --> I订单完成

end

%% 结束订单模块

end

%% 结束最外层子图

C --> D

%% 跨子图连接

F --> G

%% 模块间的业务流程

```
