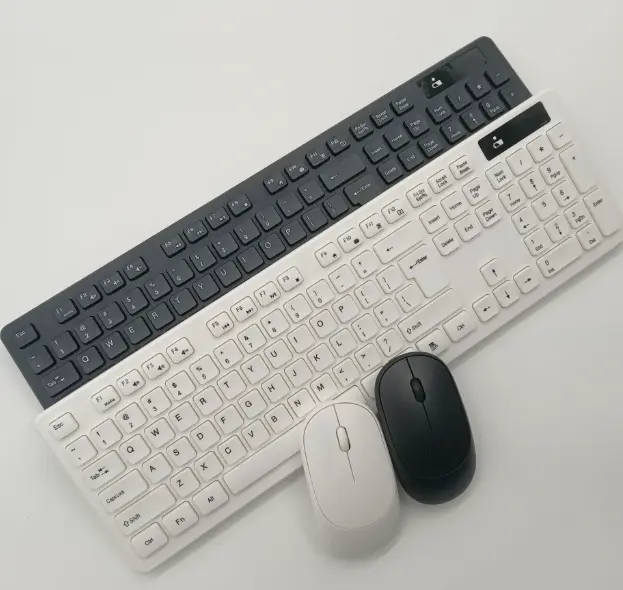

芯岭技术XL2417U高集成2.4G RF SoC为核心，构建"单芯片接收器+双发射端"的无线键鼠套装。方案依托XL2417U内置32位MCU、2.4G射频收发器及USB2.0全速接口的优势，省去传统方案中的USB转串口芯片与独立MCU，实现接收器极致小型化与低成本；搭配XL2417D作为键盘、鼠标发射端，通过私有2.4G协议实现低延迟、抗干扰通信，支持Windows、macOS、Linux全系统免驱适配，兼顾办公与轻度娱乐场景需求。
一、方案核心架构与工作逻辑
系统采用"1个接收器+2个发射端"的星型拓扑结构，核心逻辑分为数据采集-无线传输-解码上报三大环节：
发射端（键盘/鼠标）：XL2417D实时采集键盘矩阵按键信号、鼠标光学传感器（如PAW3204）的位移与按键信号，经编码后通过2.4G射频发送，支持1Mbps/2Mbps可调速率，默认采用2Mbps以降低延迟。
接收端（USB Dongle）：XL2417U通过PCB天线接收射频数据，内置32位MCU完成数据解码与校验，再通过集成的USB2.0控制器将数据封装为标准USB HID报告，直接上报至终端设备（PC/笔记本/平板），实现即插即用。
联动机制：支持键盘与鼠标分时复用同一通信信道，通过数据包中的设备标识（键盘ID：0x01，鼠标ID：0x02）区分数据来源，避免信号冲突。
二、硬件设计核心细节
2.1 接收端（USB Dongle）设计（核心亮点：极致集成）
接收器目标尺寸控制在20mm×15mm×6mm（U盘式），核心元件仅需XL2417U及少量被动元件，具体设计如下：

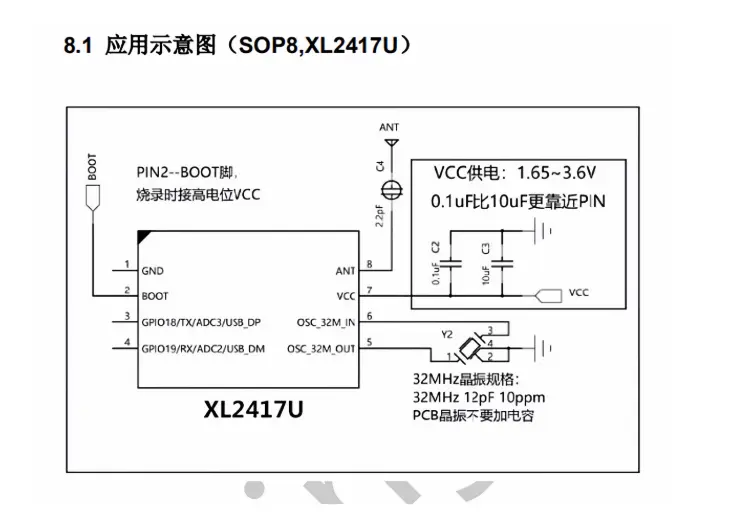

主控与接口：选用SOP8封装的XL2417U，直接引出USB D+、D-引脚连接沉板式USB-A公头，无需额外CH340/PL2303等USB转串口芯片；VDD引脚接入5V供电（由USB端口提供），通过芯片内置LDO稳压至3.3V供射频与MCU模块工作。
射频与天线：采用PCB倒F天线（PIFA），设计在PCB边缘区域，天线馈线阻抗匹配至50Ω，下方地层挖空（面积不小于10mm×8mm）以保证通信性能；预留IPEX接口焊盘，可根据需求切换为外置胶棒天线（空旷距离提升至30米以上）。
时钟与辅助电路：外置24MHz有源晶振（保证USB通信时序精度）与32.768kHz无源晶振（供低功耗定时唤醒使用）；在VDD与GND之间并联100nF陶瓷电容（靠近芯片引脚），滤除电源噪声；通过1个GPIO连接LED指示灯，常亮表示USB连接正常，闪烁表示数据传输中。
2.2 发射端（键盘/鼠标）设计
2.2.1 键盘发射端
采用XL2417D（QFN20封装）作为主控，核心设计聚焦低功耗与按键识别精度：
电源管理：采用2节AAA电池（3V）供电，设计硬件电源开关；闲置3分钟后自动进入深度睡眠模式（功耗≤1.6μA），按键触发时快速唤醒（唤醒时间＜10ms），确保续航可达12个月以上。
按键采集：通过XL2417D的GPIO引脚构建矩阵扫描电路（支持最多64键），采用逐行扫描方式采集按键状态，扫描频率设置为100Hz，避免按键漏检；新增防抖处理（软件延时20ms），消除机械按键抖动干扰。
2.2.2 鼠标发射端
同样选用XL2417D，重点适配光学传感器与低功耗平衡：
传感器连接：通过SPI接口与光学传感器通信，采集X/Y轴位移数据（12位精度）、左键/右键/中键按键信号；支持DPI切换（800/1600/2400三档），通过鼠标侧键触发切换，切换状态存储至XL2417D内置Flash。
功耗优化：鼠标移动时维持正常工作模式（电流≈8mA），静止10秒后进入浅睡眠模式（电流≈0.5mA），点击按键或移动鼠标立即唤醒；采用低功耗光学传感器，进一步降低待机功耗。
发射端与接收端均加入分层低功耗策略：
发射端（XL2417D）：无操作时依次进入"浅睡眠→深度睡眠"，浅睡眠时关闭射频模块（保留MCU时钟），深度睡眠时关闭MCU核心（仅保留唤醒引脚中断）；通过按键、鼠标移动触发GPIO中断唤醒。
接收端（XL2417U）：无数据传输时进入休眠模式（功耗≤5μA），通过射频中断唤醒接收数据；USB端维持枚举状态，确保终端设备不识别为"断开连接"。
通过XL2417U的高集成特性，大幅简化硬件设计、降低成本，同时兼顾低延迟、长续航与强兼容性，适合中小型企业批量生产或个人DIY开发，是性价比极高的2.4G无线键鼠解决方案。
