DE25-Nano开发板在Programmer的 Auto Detect 下检测出来的器件和友晶官方提供的工程里器件不一样有没有关系？

Terasic友晶科技2026-01-22 15:06

DE25-Nano开发板Auto Detect 出来的是A5EA013BB23B器件，但友晶官方提供的工程用的是A5EB013BB23B器件，器件不同有没有关系？

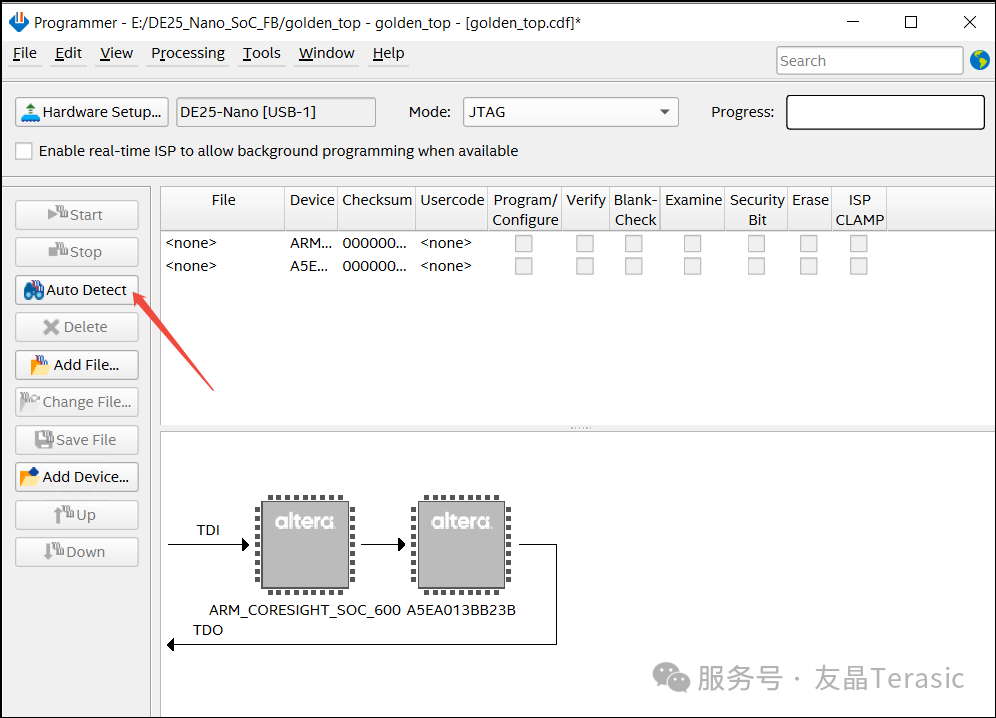

测试DE25-Nano开发板时，打开Quartus工具Programmer，当DE25-Nano 的MSEL $2:0$ 设置为001时，点击Auto Detect 有两个设备FPGA和HPS：

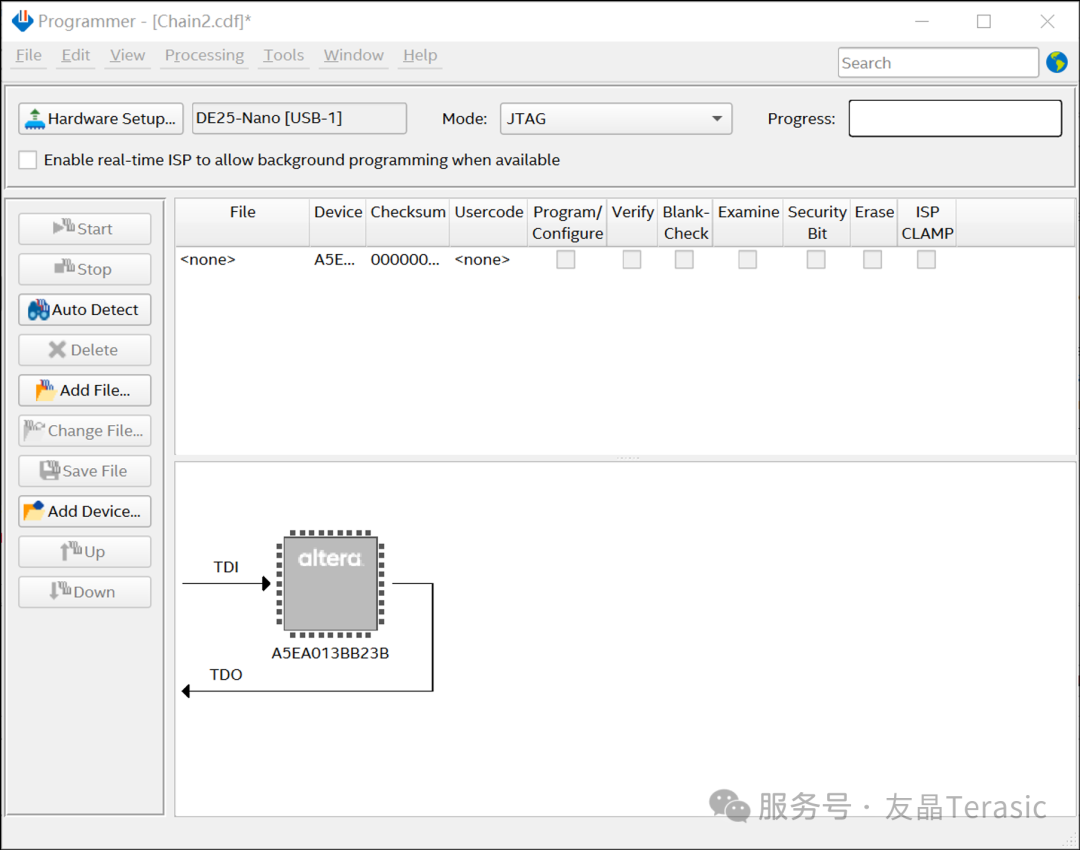

当MSEL $2:0$ 设置为111时点击Auto Detect 检测出来一个设备：

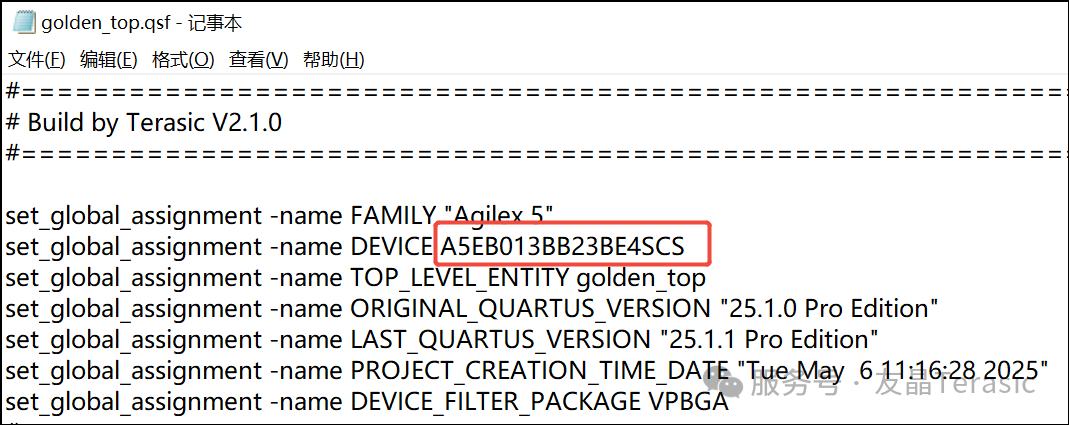

以上检测出来的设备都是A5EA013BB23B器件。但友晶官方提供的工程用的是A5EB013BB23B器件：

这里器件不同有没有关系？

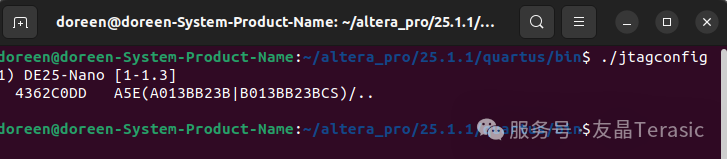

答案是，没有关系！这只是Programmer工具的识别机制导致的。可以忽略两个器件之间的差异，因为它们的jtag ID一样，如下：

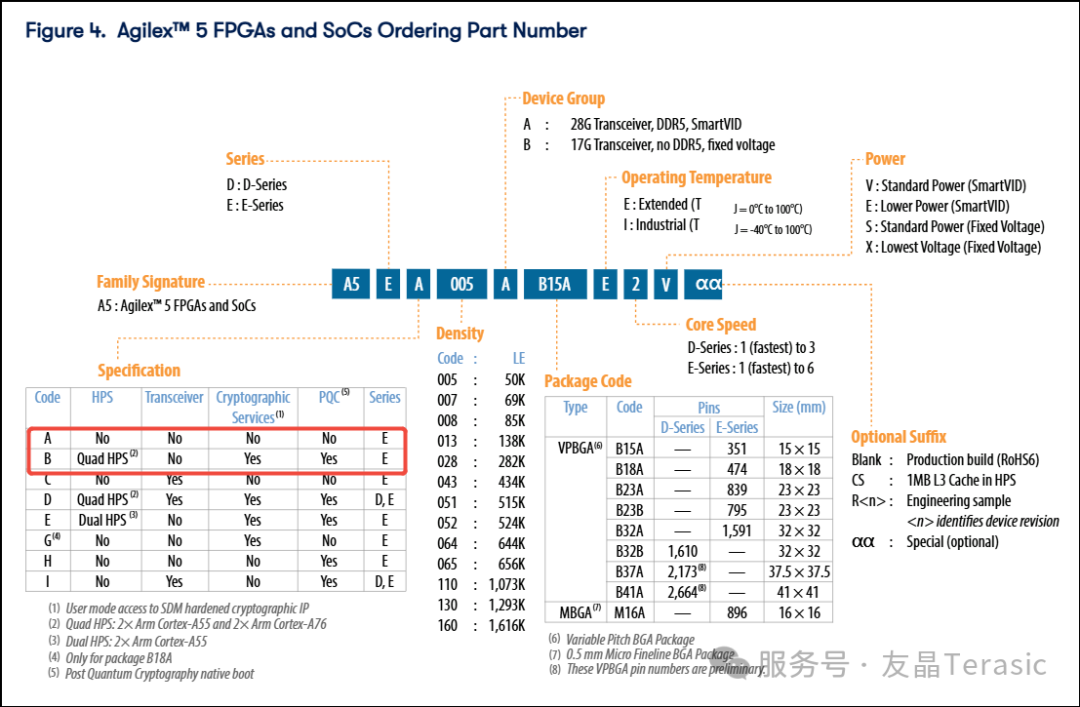

如若真要探究二者之间的差异，我们可以去查看Altera的资料：

从资料中可以看到，A5EA013BB23B是不带HPS的， A5EB013BB23B是带了HPS的。器件不同没有关系，它们的JTAG ID是一样的，不影响使用。而且Auto Detect之后选择A5EB013BB23B的.sof文件进行下载时，器件就会变回A5EB013BB23B。
