ArcGIS大师之路500技---064通过字段计算器获得要素几何属性


文章目录


前言

本文介绍使用字段计算器获得要素的几何属性。

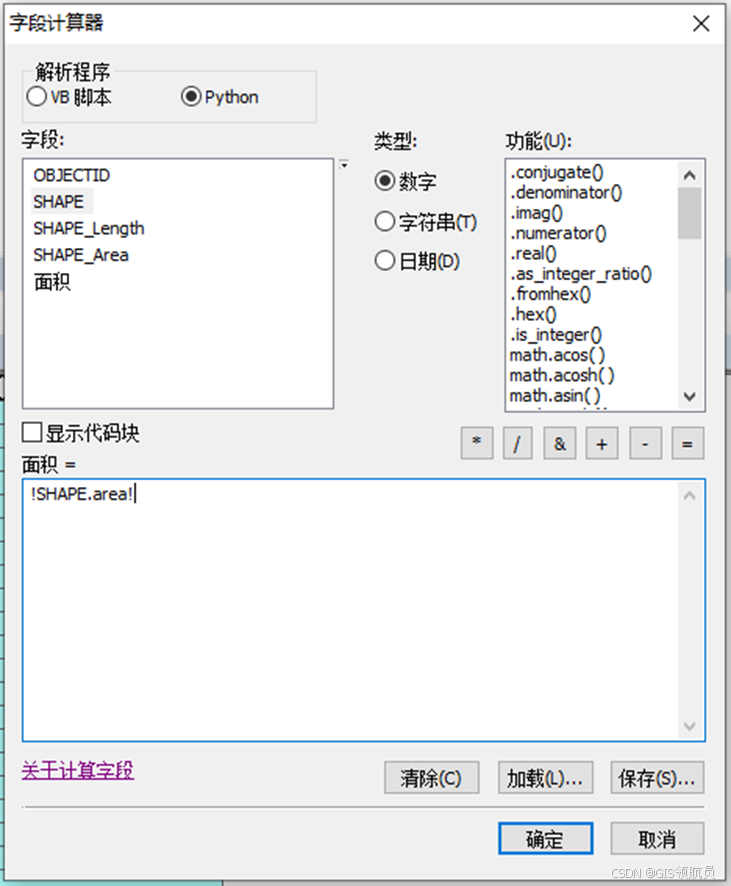

一、 字段计算器

使用VB脚本解析程序时,字段名始终用 括起来。

使用 Python解析程序时,必须在字段名称两旁添加惊叹号(!字段名!)。接下来以Python语言脚本为例进行说明

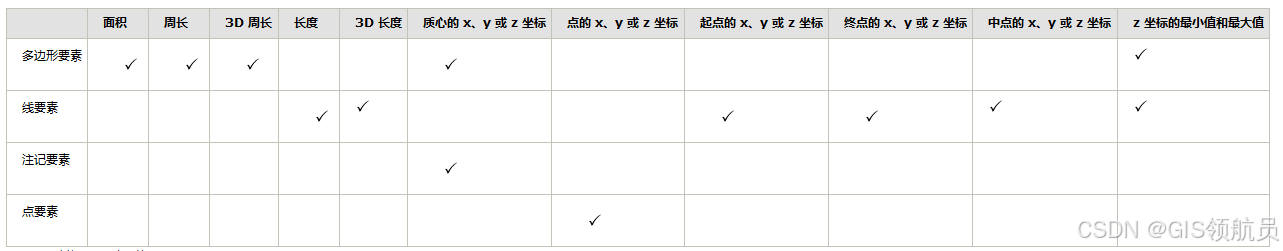

二、不同类型要素的可计算几何属性:

三、代码与说明

代码 说明
!shape.JSON! 返回一个字符串形式的几何 JSON 制图表达
!shape.WKB! 返回 OGC 几何的熟知二进制 (WKB) 制图表达
!shape.WKT! 返回 OGC 几何的熟知文本 (WKT) 制图表达
!shape.area! 面要素的面积
!shape.centroid! 要素之内的重心
!shape.extent! 几何范围
!shape.firstPoint! 第一个几何坐标点
!shape.hullRectangle! 以空格分隔的凸包矩形坐标对的字符串
!shape.isMultipart! 如果此几何的部分数大于一,则为真
!shape.labelPoint! 标注位置所在的点
!shape.lastPoint! 要素的最后一个坐标
!shape. length! 线状要素的长度
!shape. length3D! 线状要素的 3D 长度
!shape.partCount! 要素几何部分的数目
!shape.pointCount! 要素的总点数
!shape.trueCentroid! 要素的重心
!shape.type! 几何类型:面、折线、点、多点、多面体、尺寸或注记
!shape.geodesicarea! 椭球面积
!shape.extent.XMax! 要素的最大 x 坐标
!shape.extent.XMin! 要素的最小 x 坐标
!shape.extent.YMax! 要素的最大 y 坐标
!shape.extent.YMin! 要素的最小y 坐标

四、几何单位转换

几何字段的形状和长度属性可通过表示为带有 @ 符号的单位类型进行修改。

  1. 面积测量单位关键字:

    英亩 | 公亩 | 公顷 | 平方厘米 | 平方分米 | 平方英寸 | 平方英尺 | 平方千米 | 平方米 | 平方英里 | 平方毫米 | 平方码 | 平方地图单位 | 未知

    对应英文:

    acres | ares | hectares | squarecentimeters | squaredecimeters | squareinches | squarefeet | squarekilometers | squaremeters | squaremiles | squaremillimeters | squareyards | squaremapunits | unknown

    例如:!shape.area@acres!

  2. 线性测量单位关键字:

    厘米 | 十进制度 | 分米 | 英尺 | 英寸 | 千米 | 米 | 英里 | 毫米 | 海里 | 磅 | 未知 | 码

    对应英文:

    centimeters | decimaldegrees | decimeters | feet | inches | kilometers | meters | miles | millimeters | nauticalmiles | points | unknown | yards

    例如:!shape.length@kilometers!
