随着物联网与智能终端的持续发展，设备联网已经成为系统设计中的基础能力之一。在众多无线通信技术中，Wi-Fi 模块因其传输速率高、协议成熟、部署成本低等特点，被广泛应用于智能家居、工业设备、车载系统以及各类联网终端中。
本文将围绕 Wi-Fi 模块的技术架构、关键参数、通信特性以及实际应用场景 进行系统性解析，并结合具体模块参数进行说明，帮助读者更清晰地理解 Wi-Fi 模块在实际系统中的作用。
一、Wi-Fi 模块在系统中的角色
Wi-Fi 模块通常作为终端设备与局域网或互联网之间的无线通信接口，其核心功能包括：
-
建立与无线路由器或热点的连接
-
实现设备数据的无线传输
-
支持 TCP/IP 网络通信协议
-
提供安全加密机制保障数据通信可靠性
在嵌入式系统中，Wi-Fi 模块通常通过 UART、SDIO 或 USB 接口与主控 MCU 或处理器通信，由主控完成业务逻辑处理，而模块负责无线协议栈及射频通信。
从系统结构上看，Wi-Fi 模块相当于一个完整的无线网络子系统。

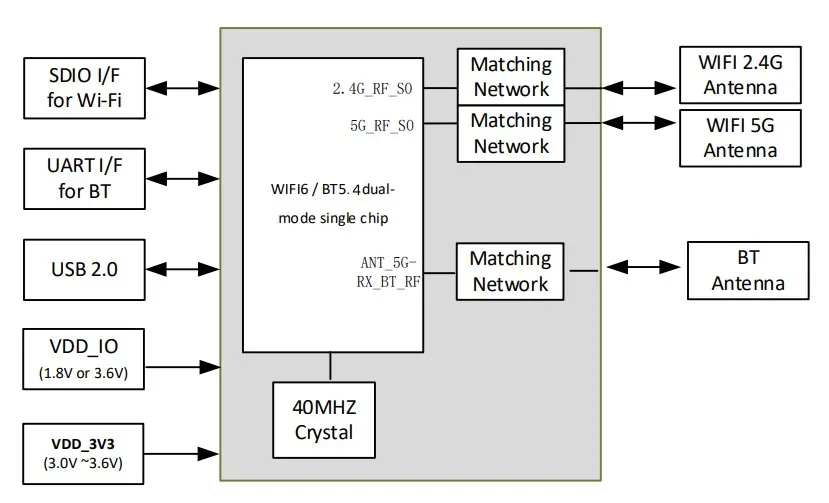

二、Wi-Fi 模块的核心技术组成
一个完整的 Wi-Fi 模块通常由以下几部分构成：
-
射频单元（RF）
负责信号的发送与接收，包括功率放大、低噪声放大器和天线匹配电路。
-
基带处理单元
用于调制、解调以及数据编码处理，是无线通信的核心部分。
-
协议栈系统
包含 IEEE 802.11 协议以及 TCP/IP 网络协议，使模块具备完整网络通信能力。
-
主机接口系统
用于与外部主控通信，常见接口包括 SDIO、USB、UART 等。
模块的集成度越高，系统开发复杂度越低，这也是当前 Wi-Fi 模块不断向高集成方向发展的主要原因。
三、Wi-Fi 模块关键参数解析
在实际选型过程中，以下技术参数通常作为重点评估对象。
1. 工作频段与带宽
| 项目 | 说明 |
|---|---|
| 2.4GHz 频段 | 覆盖范围大，穿透能力强 |
| 5GHz 频段 | 干扰较少，传输速率更高 |
| 双频 Wi-Fi | 可根据环境自动切换频段 |
| 信道带宽 | 20 / 40 / 80 MHz |
带宽越高，对应的理论数据速率也越高。
2. 数据传输速率
在 Wi-Fi 6 架构下，模块在 80MHz 带宽条件下，理论速率可达到 600Mbps 级别，能够满足高清视频、系统升级及多媒体传输等需求。
| 技术类型 | 速率特性 |
|---|---|
| Wi-Fi 4 | 百兆级别 |
| Wi-Fi 5 | 数百兆级别 |
| Wi-Fi 6 | 80MHz 带宽下可达约 600Mbps |
3. 工作模式
| 模式 | 应用说明 |
|---|---|
| STA 模式 | 作为终端接入路由器 |
| AP 模式 | 模块作为无线热点 |
| STA + AP | 部分系统支持共存模式 |
不同模式适用于不同的系统架构设计。
4. 主控接口类型
| 接口类型 | 特点 |
|---|---|
| SDIO 3.0 | 高速通信，常用于 Linux / Android |
| USB 2.0 | 兼容性强，驱动成熟 |
| UART | 低速控制与调试 |
| PCM | 音频相关应用 |
接口类型直接影响系统带宽与平台适配方式。
四、理解 Wi-Fi 6 模块实现方式
在实际产品中，可通过具体模块参数来理解 Wi-Fi 6 技术的落地形态。

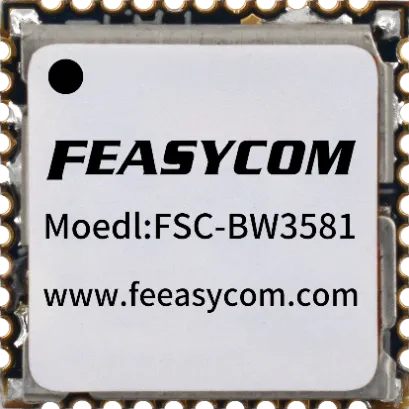

以飞易通产品 BW3581 / BW3582 系列 Wi-Fi 6 模块 为技术实例，该系列在结构设计与功能集成方面体现了当前主流 Wi-Fi 模块的发展方向。
| 参数类别 | 规格说明 |
|---|---|
| 无线标准 | IEEE 802.11ax（Wi-Fi 6），向下兼容 a/b/g/n/ac |
| 工作频段 | 2.4GHz / 5GHz 双频 |
| 最大速率 | 600.4Mbps |
| 信道带宽 | 20 / 40 / 80 MHz |
| 工作模式 | STA、AP |
| 主控接口 | SDIO 3.0 / USB 2.0 / UART / PCM |
| 安全机制 | WEP / WPA / WPA2 / WPA3-SAE |
| 蓝牙功能 | Bluetooth 5.4 |
| 模块尺寸 | 12×12×2.2mm；13×15×2.2mm |
从参数结构可以看出，该类模块在高速通信、接口灵活性以及系统兼容性方面进行了较为均衡的设计。
五、Wi-Fi 6 模块的典型应用场景
结合模块能力，其常见应用领域包括：
| 应用领域 | 场景说明 |
|---|---|
| 商用显示 | 会议一体机、广告机、信息发布终端 |
| 投影设备 | 无线投屏、多媒体传输 |
| OTT 终端 | 机顶盒、内容播放终端 |
| PAD 设备 | 平板及嵌入式显示终端 |
| IPC 设备 | 视频监控、高码率上传 |
| 汽车电子 | 车载娱乐与后排显示系统 |
六、总结
Wi-Fi 6 模块的普及，本质上是无线通信从"可用"向"高效稳定"阶段的演进。通过对协议标准、频段支持、接口能力及安全机制的综合优化，Wi-Fi 模块正在成为智能终端系统中的关键通信基础模块。
通过 BW3581 / BW3582 系列模块的技术参数可以看出，当前主流 Wi-Fi 6 模块已经在尺寸、速率、接口及协议兼容性方面形成较为成熟的技术体系，为多种终端设备提供了灵活可靠的无线连接能力。
在未来的物联网和智能终端应用中，Wi-Fi 模块仍将长期扮演核心通信角色。
