基于图扑 HT 实现数字孪生智慧医院3D管控方案

数字孪生智慧医院三维管控系统以图扑软件自主研发的 HT 产品为核心技术支撑，该产品基于 WebGL 与 Canvas 构建纯前端插件，具备强大的 2D、3D 图形渲染能力。系统采用 "数据对接 - 模型构建 - 可视化呈现 - 交互控制" 的四层架构，通过 WebSocket/HTTP 协议实现与医院各业务系统的数据实时对接，利用 JavaScript 脚本调用 HT 插件 API 完成数据动态更新，结合轻量化建模与跨平台适配技术，打造高效、兼容、可扩展的智慧医院管控平台。

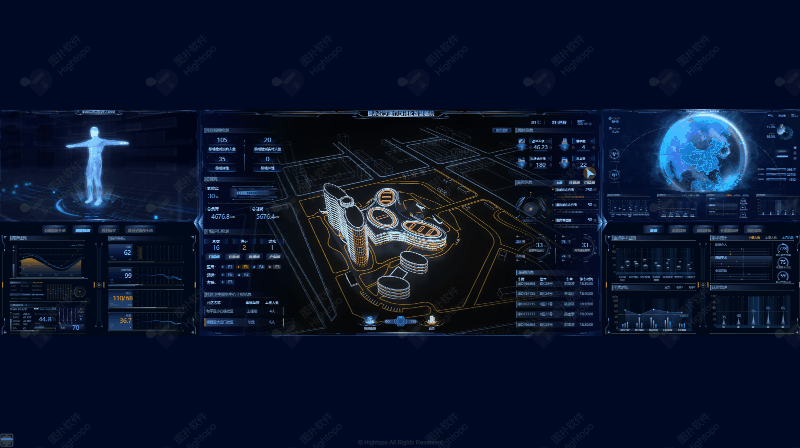

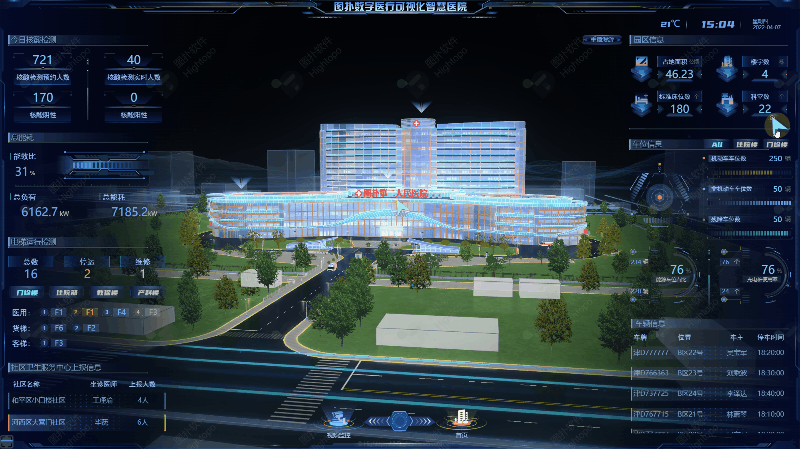

系统整体采用三屏联动布局设计，主副屏模块既独立运行又深度融合，通过 HT 内置交互引擎支持场景旋转、平移、缩放及 360 度全方位浏览。核心技术优势体现在 2D 与 3D 场景的无缝嵌套叠加能力，可承载十万级以上图元量，满足海量物联网设备接入与大规模数据可视化需求，同时支持 PC 端、移动端等多终端访问，适配触屏设备的单指旋转、双指缩放、三指平移等操作模式。

园区可视化与环境监测模块

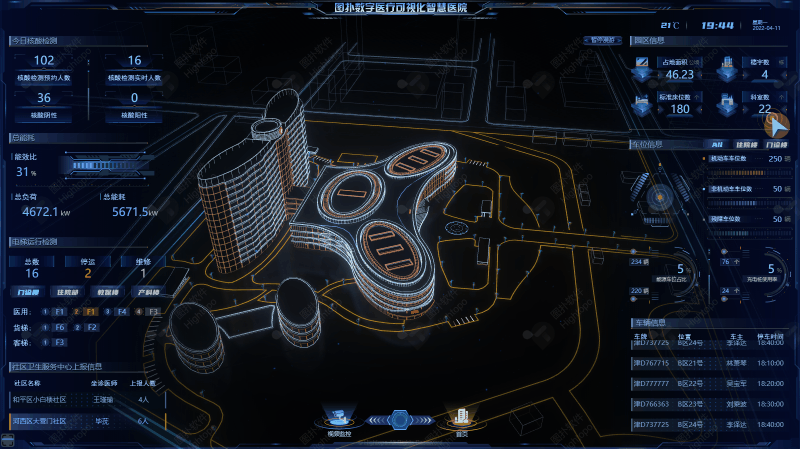

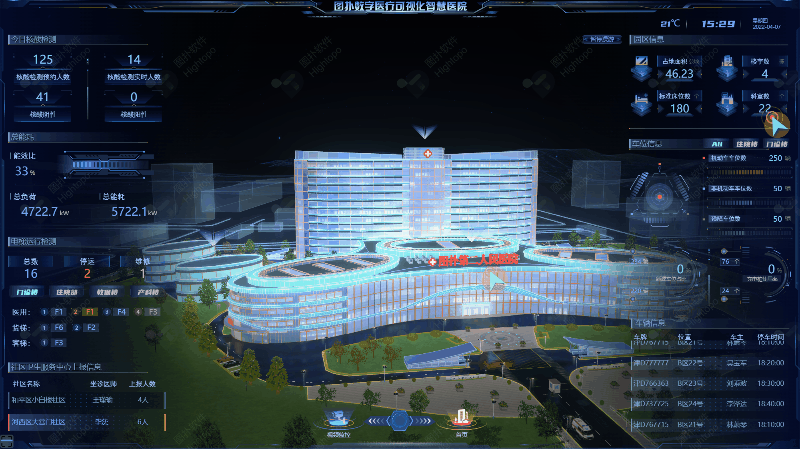

1. **三维场景构建：**结合运维场景需求，精简调整如下： 运维场景下优先采用轻量化建模，在专业软件中构建医院建筑、道路、绿化等场景模型，优化面数与纹理，导出HT支持的模型格式导入系统。借助HT渲染引擎，实现线框模型到写实场景的平滑过渡，精准还原园区空间布局，适配运维高效管控需求。
2. **数据接入与实时更新：**通过 HTTP 协议对接园区管理系统数据库，获取占地面积、楼宇数量、标准床位数、科室分布等静态基础数据，结合 WebSocket 协议监听温湿度、风速、PM 值、粉尘浓度等动态环境数据。利用 JavaScript 脚本解析数据格式后，调用 HT 属性相关的 API 进行更新，实现场景中环境参数的实时展示与异常预警。
3. **园区漫游与交互控制：**基于 HT 的相机控制 API 开发漫游功能，通过监听鼠标、触屏等输入设备事件，映射为场景旋转、平移、拉近拉远等操作指令。跨平台适配通过统一输入事件处理接口实现，屏蔽不同终端的交互差异，确保在 PC、手机、平板等设备上的一致操作体验。

检验检测与能耗管理可视化

1. **全流程数据联动：**通过接口对接检验检测管理系统，采集检测预约人数、实时检测人数、检测结果等业务数据，采用 WebSocket 协议实现数据推送更新。能耗数据则通过对接医院供配电系统，获取总能耗、能效比、总负荷等参数，建立数据缓存与更新机制，确保面板数据刷新延迟控制在毫秒级。
2. **2D 可视化面板实现：**利用 HT 的 2D 图表组件构建数据展示面板；采用数据绑定机制，将面板中需动态更新的内容以属性形式封装暴露，当接口获取到 JSON 格式的业务数据后，调用 HT 的属性更新 API 完成数据赋值，数据变更时自动触发组件重绘，实现检验检测统计、能耗趋势等信息的直观可视化呈现。
3. **超限预警机制：**预设能耗限额标准参数库，在前端通过 JavaScript 编写阈值判断逻辑，实时比对当前能耗数据与预设标准值；当监测到能耗数据超限，立即调用 HT 的样式更新 API 调整元素视觉状态（如颜色变红、闪烁效果），并通过系统通知模块自动推送预警信息至运维端。

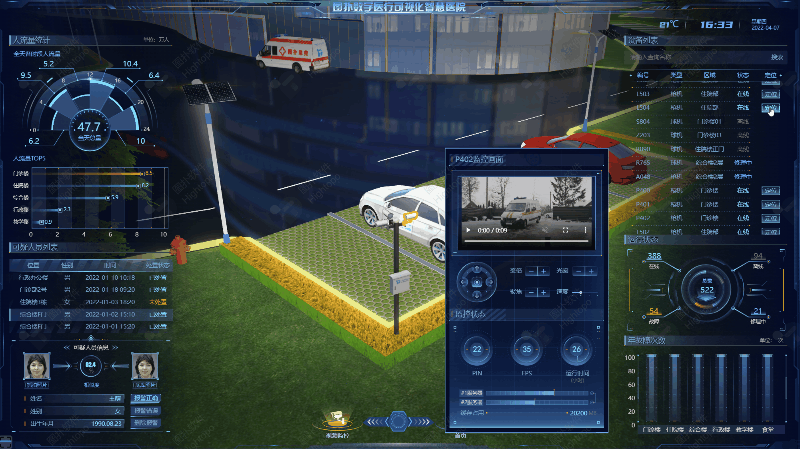

电梯与车辆智能管控模块

1. **设备状态实时监测：**通过物联网设备采集电梯运行数据（运行状态、所在楼层、负载情况等），经 WebSocket 协议实时上传至系统；在前端通过 JavaScript 编写脚本，动态调整电梯 3D 模型的状态与位置，并结合动画效果，实现电梯升降、开关门等动作的可视化模拟，点击楼宇模型即可弹窗展示对应电梯的数据面板。
2. **车辆信息整合与定位：**集成视频监控、车辆定位系统数据，通过 HTTP 接口获取车牌信息、车主数据、停车时间等内容，在园区 3D 场景中标记车辆实时位置。采用数据索引技术优化车辆信息查询效率，支持按区域、时间段等条件快速筛选车辆数据。
3. **车位资源动态管理：**通过传感器采集车位占用状态数据，经数据处理后更新至前端，利用 HT 的图标状态切换 API，在 3D 场景中以不同颜色标识空闲、占用、预留等车位状态。实时统计机动车位数、充电桩使用率、新能源车辆占比等数据，通过 2D 图表组件直观展示车位资源使用情况。

安防监控与视频融合模块

1. **多源安防数据集成：**对接园区视频监控系统、人员进出管理系统，通过 RTSP 协议获取实时视频流，同时结合 HTTP 接口采集人流量统计、可疑人员抓拍等数据；在交互层面，监听 3D 场景内监控点位的点击事件，触发视频监控弹窗的即时弹出并加载对应实时视频流。
2. **人流量统计与分析：**基于视频图像分析技术获取的人流数据，通过前端 JavaScript 脚本接收并解析数据后，调用 HT 的折线图、柱状图组件，实现全天各时段人流量、区域人流量 TOP5 等信息的可视化展示。系统支持历史数据回溯与趋势分析，为安防资源调配提供数据支撑。
3. **可疑人员监测与预警：**接收城市安保系统数据库通过接口推送的可疑人员底库信息及抓拍照片比对结果，在前端调用 HT 的弹窗组件，展示可疑人员位置、性别、时间、处置状态等信息，支持报警信息的快速上报与处理流程跟踪。

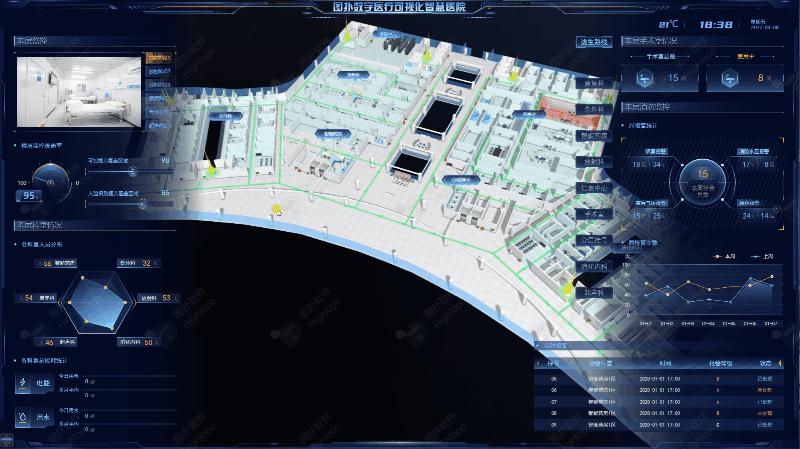

楼层管理与逃生路线规划

1. **楼层数据多维整合：**通过接口对接医院 HIS、EMR 等系统，获取楼层科室分布、工作人员信息、挂号数据、手术室使用状态等多源数据。采用数据标准化处理技术，统一数据格式后存储于前端缓存，实现楼层环境、人员、设备等信息的实时动态刷新。
2. **科室交互与信息展示：**开发科室切换交互功能，通过监听按钮点击事件，调用 HT 的场景相关的 API，实现不同科室场景的快速切换。在对应场景中加载科室环境参数、人员分布、诊疗数据等信息，通过 2D 信息面板与 3D 场景联动展示。
3. **逃生路线可视化实现：**导入 CAD 格式的楼层平面图，利用 HT 的图形绘制 API 进行数字化处理，通过高亮渲染技术标记逃生通道。基于路径规划算法，结合实时火灾、故障等告警信息，动态生成最优逃生路线，在 3D 场景中以醒目标识呈现。

医疗业务可视化模块

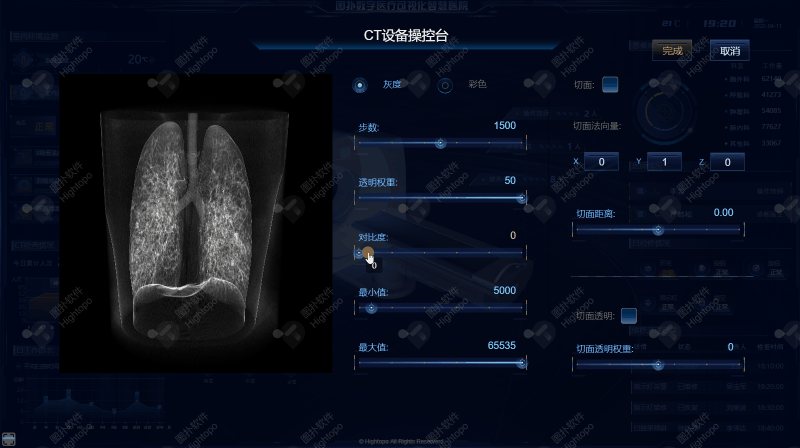

1. **CT 检查可视化与设备操控：**通过 DICOM 接口获取 CT 扫描数据，基于建模软件预先构建的人体部位三维模型，实现扫描过程的动画演示。开发设备操控面板，通过 JavaScript 绑定控件事件，调用 HT 的模型属性修改 API，实现 CT 检查时的灰度调整、切面控制、对比度调节等功能。
2. **智能药房管理系统：**对接药房管理系统与发药机控制接口，通过 WebSocket 协议实现处方信息实时传输。患者缴费后，系统自动将处方数据推送至发药机，触发药品分拣与传送流程，同时通过 HT 的状态更新 API 在前端展示药品发放进度、库存状态等信息。
3. **人体监测与电子病历集成：**调用 HT 的线框渲染相关 API 渲染男女通用的三维人体模型，通过接口接收常见病症库推送的病症信息，并将其与人体模型的对应部位进行关联绑定。点击科室按钮时，触发 HT 的模型高亮 API，在模型对应部位展示患病信息、检测提示等内容；同时集成电子病历系统数据，通过数据时空校准技术实现患者病情、治疗记录等信息的多维度可视化展示，支持病历信息的快速查询与对比分析。

手术全流程可视化模块

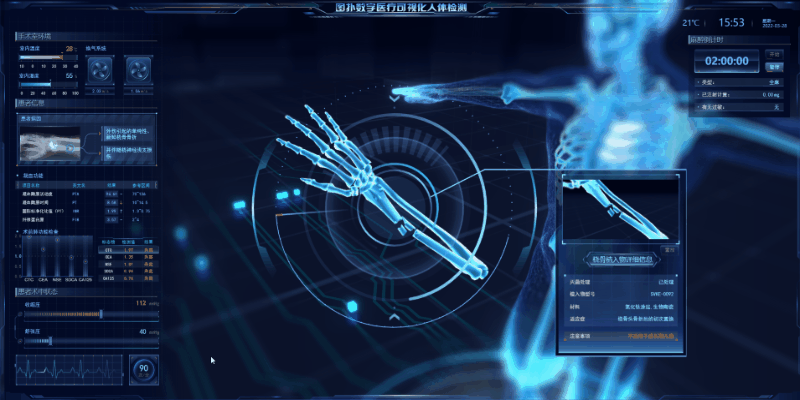

1. **术前规划与虚拟仿真：**基于医学影像数据，加载病灶部位精细化模型，通过调用 HT 属性相关 API 实现骨骼透明化、血管分布显示等效果，帮助医生观察病变组织与周围组织的位置关系。搭建虚拟仿真手术交互系统，调用 HT 的交互控制 API 实现手术部位多视角旋转、手术步骤模拟等操作，支持手术方案的反复优化与演练。
2. **术中实时监测与数据展示：**通过物联网传感器采集手术室环境数据（温湿度、换气速度）、患者生命体征（血压、心率、血氧）、麻醉信息等，经 WebSocket 协议实时推送至前端。利用 HT 的 2D 面板组件，同步展示手术进度、设备运行参数、耗材使用情况等信息，设置数据阈值判断逻辑，当监测值超限则触发橙色告警提示。
3. **术后康复监测与远程管理：**整合多类型智能传感器数据，通过 HTTP 接口获取患者术后生命体征、体液状态、微循环等监测数据，利用 HT 的趋势图组件展示康复进度。开发远程设备控制功能，通过调用设备控制 API，实现术后监护设备的启停与参数调整。支持异常数据自动告警，确保医护人员及时响应。

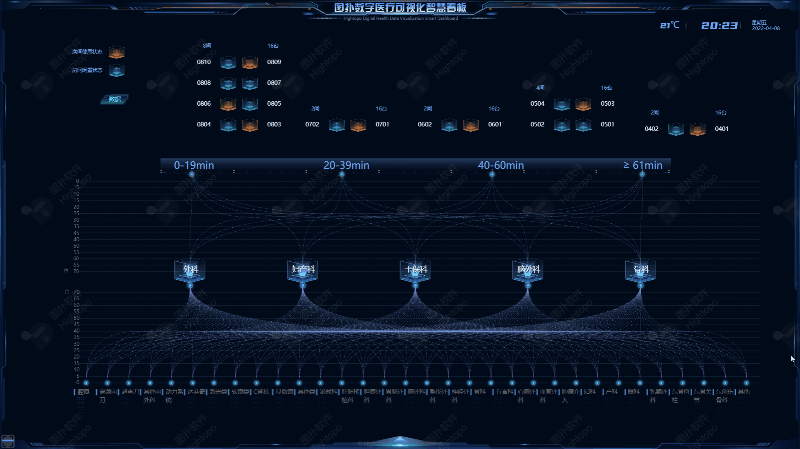

医疗看板与综合管理模块

1. **全局数据可视化呈现：**对接医院运营管理系统，获取全球输入病例、门诊急诊人数、手术统计、床位管理等数据，通过 HT 的 GIS 组件构建球面地图，实现地理分布数据的可视化展示。采用科幻风格界面设计，整合基础设施、手术情况、患者数据等多维度信息，打造统一管理载体。
2. **HUD 技术融合应用：**借鉴车辆 HUD 系统设计思路，通过 HT 的图层叠加 API，将手术时间、手术台数、房间状态等关键信息以线条形式叠加展示在 3D 场景中。结合 2D 面板组件，呈现手术总量、设备巡检情况、维护率等统计数据，实现诊疗信息的集中展示与数据分析。
3. **机房监控与设备管理：**通过接口对接机房监控系统，获取服务器运行状态、线路接口状态、存储空间占用、电力系统参数等数据。利用 HT 的设备监控组件，实现机房设备的 7*24 小时实时监控，支持告警信息的实时展示与历史统计，通过定位功能快速查找故障设备。

关键技术创新与优势

1. **轻量化建模与高效渲染：**采用模型优化技术降低三维模型复杂度，结合 HT 高效的渲染引擎，实现 Web 端场景的流畅加载与运行，解决了大规模场景可视化的性能瓶颈。
2. **2D 与 3D 无缝融合：**通过 HT 的组件化设计，实现 2D 数据面板与 3D 场景的深度融合，支持图形组件的嵌套、旋转、缩放等操作，提升了数据展示的直观性与交互性。
3. **跨平台与多终端适配：**基于 HTML5 标准开发，支持 PC 端、移动端等多种终端访问，通过统一的交互接口适配不同设备的操作模式，打破了终端使用限制。
4. **多源数据集成与联动：**采用标准化的数据接口设计，实现与医院各业务系统的无缝对接，支持 WebSocket/HTTP 等多种数据传输协议，确保多源数据的实时同步与联动分析。

应用价值与技术展望

基于 HT 技术的数字孪生智慧医院三维管控系统，通过技术创新实现了医院管理的数字化、可视化、智能化升级。系统在降低运营成本、提高工作效率、强化医疗服务能力等方面发挥了重要作用，为医院安全管理、资源调配、诊疗决策提供了有力支撑。

未来技术优化方向将聚焦于 AI 算法与可视化技术的深度融合，提升疾病诊断辅助能力；加强边缘计算与云端协同，优化海量数据处理效率；拓展 VR/AR 交互功能，实现沉浸式医疗教学与远程会诊，持续推动智慧医院建设向更高水平发展。
