ArcGIS大师之路500技---067栅格数据修补NoData空洞

---

文章目录

• 前言
• [一、 需求说明](#一、 需求说明)
• [二、 掩膜函数](#二、 掩膜函数)
• [三、 统计函数](#三、 统计函数)
• [四、 导出栅格](#四、 导出栅格)

---

前言

本文介绍使用掩膜函数与统计函数对栅格数据的NoData空洞区域进行修复。

---

一、 需求说明

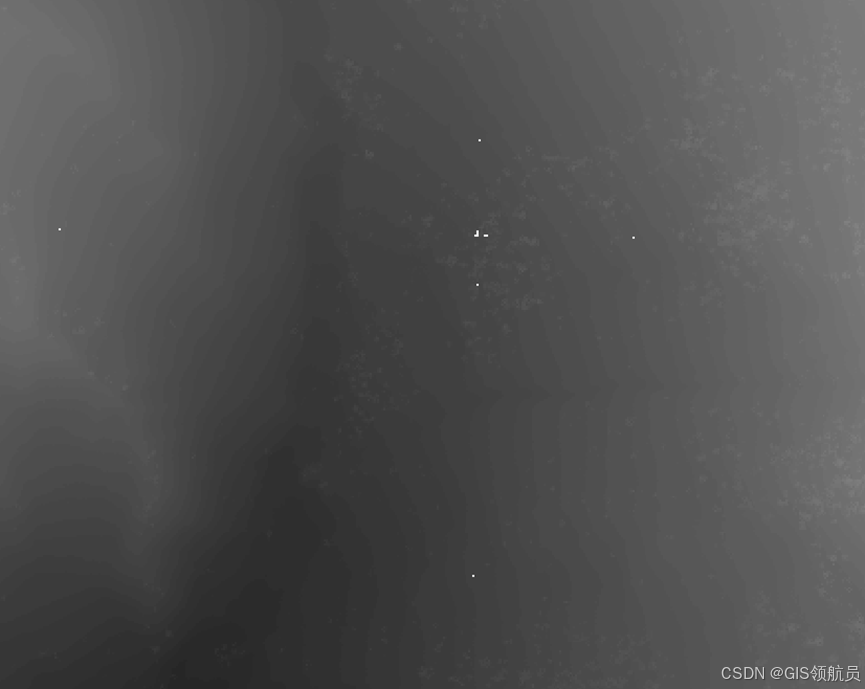

1. 样例数据存在细小空洞，如下图：

2. 修复步骤：
   a. 使用掩膜函数找到空洞区域
   b. 使用统计函数根据空洞周围平均值填补空洞。

二、 掩膜函数

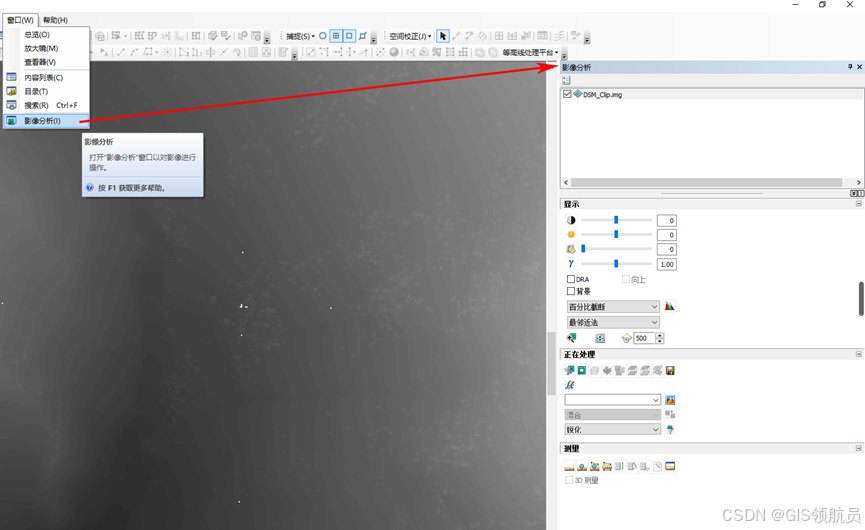

1. 找到影像分析窗口：窗口---影响分析，如下图：

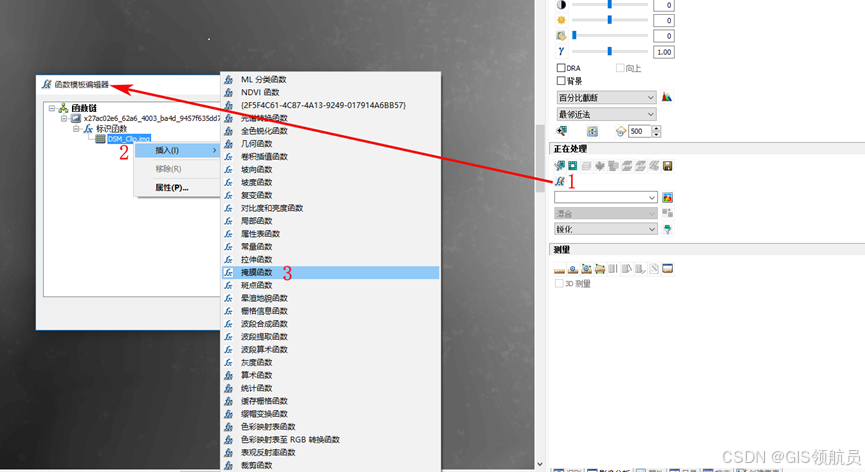

2. 在影像分析窗口选中样例数据，即DSM_Clip.img。点击1处进入函数模板编辑器，点击2处右键---插入---掩膜函数。

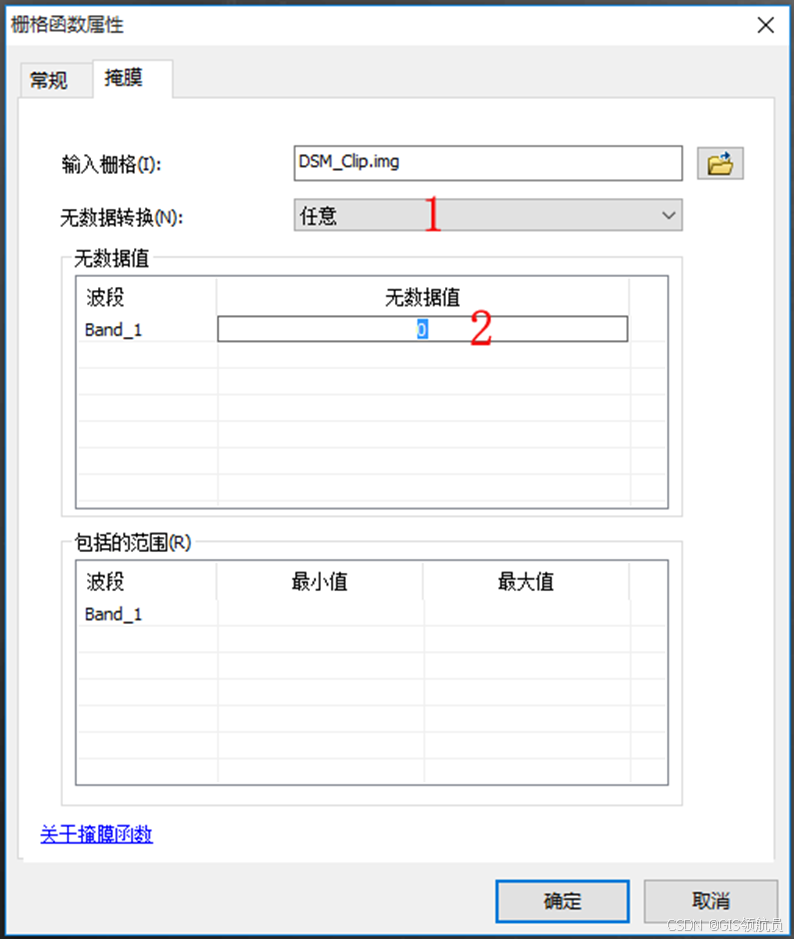

3. 在弹出的栅格函数属性中，点击1处设置位任意，点击2处输入0，如果是多波段，则每个波段都输入0。


4. 点击确定后，在内容列表中生成一个新栅格图层，该图层在内存中，可通过右键---数据--导出数据，保持到本地硬盘中。如下图：

三、 统计函数

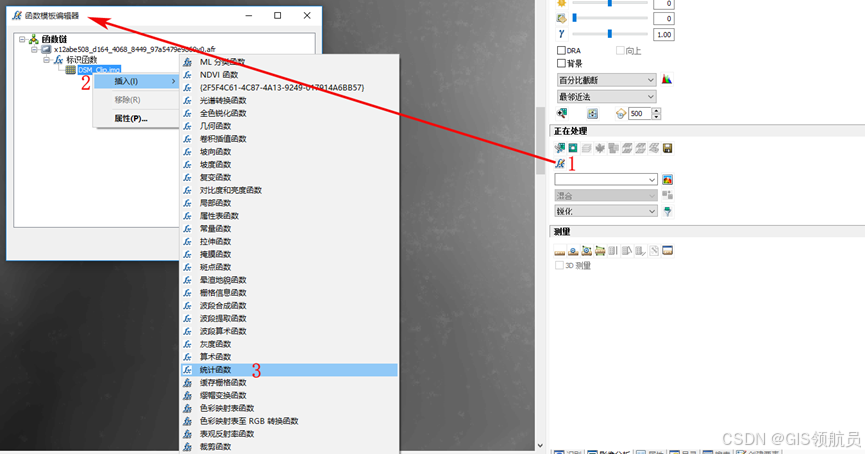

1. 与使用掩膜函数相同，如下图：


2. 在栅格函数属性中，点击1处选择平均值，表示根据空洞周围的平均值填补空洞。2处行列数根据空洞大小填写，选中3处仅填充NoData。

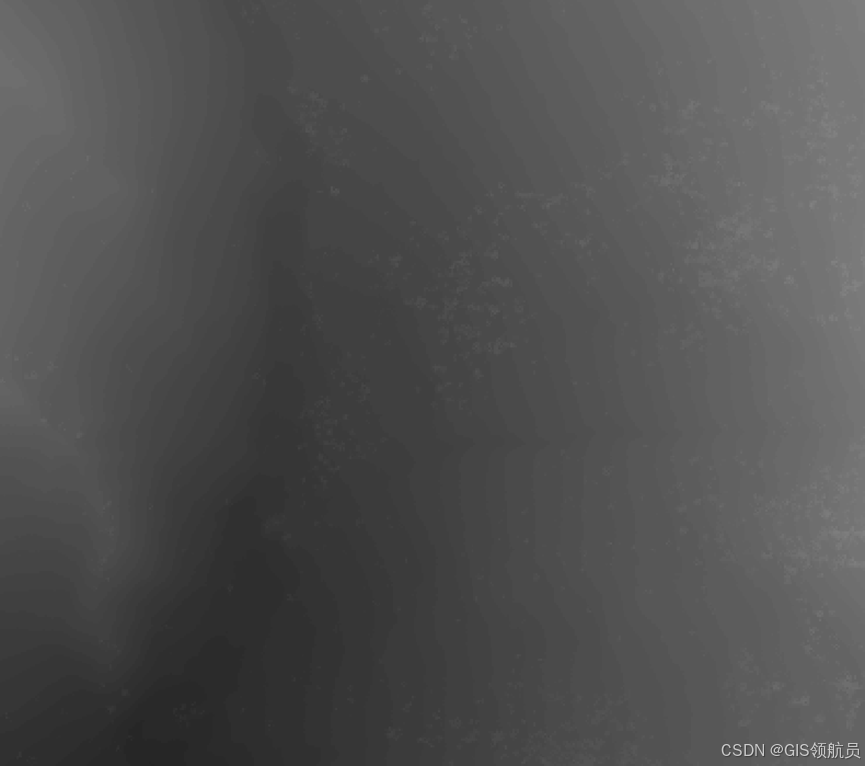

3. 确定后，生成新的栅格图层，下图可见已修复空洞。


四、 导出栅格

1. 确定修补空洞没有问题后，在内容列表中右键---数据---导出数据。

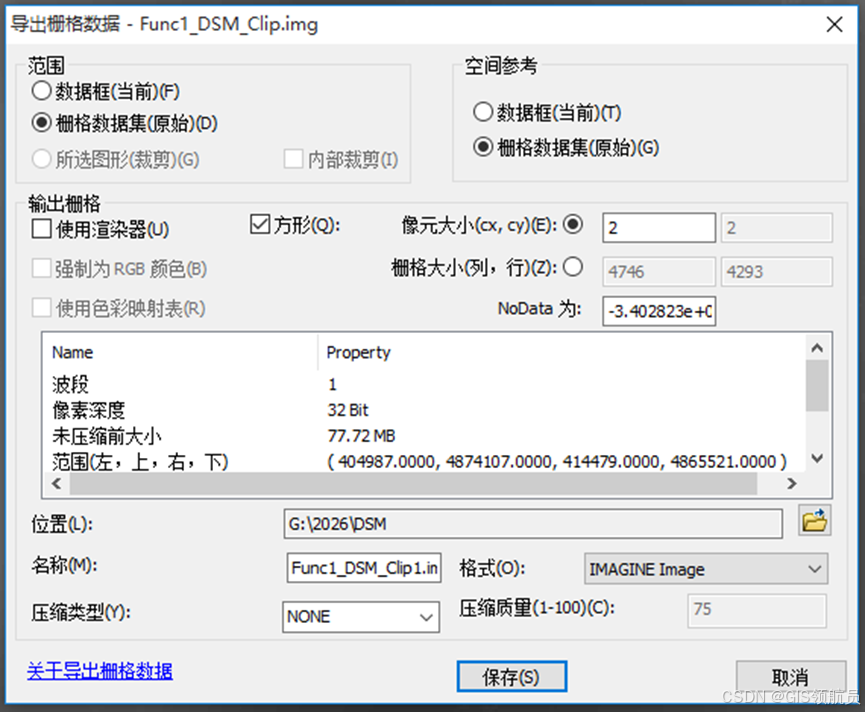

2. 按下图设置，将栅格图层输入到本地。

---
