基于MATLAB的超高效圆形检测算法：超越传统霍夫变换

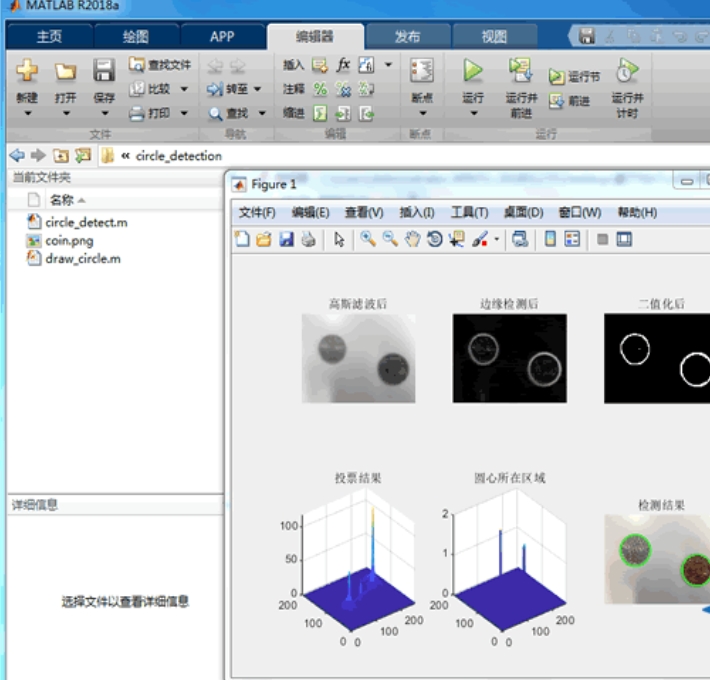

基于MATLAB的圆形检测算法：在MATLAB中实现的，利用图像边缘的梯度信息进行圆形检测的算法m文件可直接运行相比于传统的霍夫变换检测圆的算法速度有极大提升

在图像处理领域，圆形检测是一个常见且重要的任务。传统上，霍夫变换是检测圆形的常用方法，但它存在速度较慢的问题。今天，咱就来聊聊一种基于MATLAB、利用图像边缘梯度信息的圆形检测算法，这算法写在m文件里，直接就能运行，速度比传统霍夫变换快得多。

传统霍夫变换检测圆算法的痛点

传统霍夫变换检测圆算法，思路是把图像空间的点映射到参数空间。对于圆来说，参数空间就是圆心坐标(x0, y0)和半径r。在图像里每一个边缘点，都要在参数空间里画出对应的曲线（其实就是一系列可能的圆心和半径组合），最后看参数空间里哪些点被曲线穿过的次数多，那些就是可能的圆。但这方法计算量巨大，每个边缘点都要在参数空间进行大量计算，导致检测速度很慢。

基于图像边缘梯度信息的圆形检测算法原理

这个新算法呢，主要利用图像边缘的梯度信息。边缘梯度能告诉我们图像中灰度变化剧烈的地方，也就是可能的物体边缘。通过分析这些梯度信息，我们能更高效地找到圆形的特征。

比如说，对于一个圆形边缘上的点，它的梯度方向应该是指向圆心的。我们可以利用这个特性，通过计算每个边缘点的梯度方向，来反向推导圆心可能的位置。这样就不需要像霍夫变换那样在整个参数空间里盲目搜索了，大大减少了计算量。

MATLAB代码实现

下面咱直接上代码，看看这算法具体咋写：

matlab 复制代码

% 读取图像
image = imread('your_image.jpg');
% 转换为灰度图
grayImage = rgb2gray(image);
% 进行边缘检测
edges = edge(grayImage, 'Canny');
% 计算梯度
[Gx, Gy] = gradient(double(edges));
G = sqrt(Gx.^2 + Gy.^2);
theta = atan2(Gy, Gx);

% 设定一些参数
minRadius = 10;
maxRadius = 50;
stepRadius = 1;
threshold = 50;

circles = [];
for r = minRadius:stepRadius:maxRadius
    for y = r+1:size(edges,1)-r
        for x = r+1:size(edges,2)-r
            accumulator = 0;
            for dy = -r:r
                for dx = -r:r
                    if dx^2 + dy^2 <= r^2
                        yy = y + dy;
                        xx = x + dx;
                        if xx > 0 && xx <= size(edges,2) && yy > 0 && yy <= size(edges,1) && edges(yy,xx)
                            angleToCenter = atan2(dy, dx);
                            edgeAngle = theta(yy,xx);
                            if abs(angleToCenter - edgeAngle) < pi/4
                                accumulator = accumulator + 1;
                            end
                        end
                    end
                end
            end
            if accumulator > threshold
                circles = [circles; x, y, r];
            end
        end
    end
end

% 显示结果
imshow(image);
hold on;
for i = 1:size(circles,1)
    viscircles([circles(i,1), circles(i,2)], circles(i,3));
end
hold off;

代码分析

图像读取与预处理 ：
matlab
image = imread('your_image.jpg');
grayImage = rgb2gray(image);
edges = edge(grayImage, 'Canny');

首先读取图像，然后把彩色图像转换为灰度图，接着用Canny边缘检测算法找到图像的边缘。Canny算法能有效检测出图像中的边缘，为后续利用边缘梯度做准备。

梯度计算 ：
matlab
[Gx, Gy] = gradient(double(edges));
G = sqrt(Gx.^2 + Gy.^2);
theta = atan2(Gy, Gx);

这里计算边缘图像的梯度。gradient函数计算x和y方向的梯度分量Gx和Gy，然后算出梯度幅值G和梯度方向theta。这些梯度信息对于判断边缘点是否属于圆形很关键。

参数设定与圆形检测循环 ：
`matlab
minRadius = 10;
maxRadius = 50;
stepRadius = 1;
threshold = 50;

circles = [];

for r = minRadius:stepRadius:maxRadius

for y = r+1:size(edges,1)-r

for x = r+1:size(edges,2)-r

accumulator = 0;

% 内层循环遍历以(x,y)为圆心、半径为r的圆上的点

for dy = -r:r

for dx = -r:r

if dx^2 + dy^2 <= r^2

yy = y + dy;

xx = x + dx;

if xx > 0 && xx <= size(edges,2) && yy > 0 && yy <= size(edges,1) && edges(yy,xx)

angleToCenter = atan2(dy, dx);

edgeAngle = theta(yy,xx);

if abs(angleToCenter - edgeAngle) < pi/4

accumulator = accumulator + 1;

end

if accumulator > threshold

circles = [circles; x, y, r];

end

这里设定了检测圆形的半径范围、半径步长以及判断是否为圆的阈值。通过三层循环遍历图像中的每个可能的圆心位置和半径。对于每个可能的圆，检查圆上的边缘点的梯度方向是否指向圆心附近，如果符合条件的点数量超过阈值，就认为找到了一个圆。

结果显示 ：
matlab
imshow(image);
hold on;
for i = 1:size(circles,1)
viscircles([circles(i,1), circles(i,2)], circles(i,3));
end
hold off;

最后把检测到的圆画在原图上显示出来。viscircles函数能方便地画出圆形，直观展示检测结果。

速度提升的优势

相比传统霍夫变换，这个算法速度快的原因在于它利用了边缘梯度的特性，有针对性地搜索可能的圆形，而不是像霍夫变换那样在整个参数空间进行全面搜索。这大大减少了不必要的计算，使得圆形检测在速度上有了极大提升。无论是处理实时图像流，还是大量图像数据，这种速度优势都能带来更好的应用体验。

总之，这种基于MATLAB利用图像边缘梯度信息的圆形检测算法，在速度方面给我们带来了很大的惊喜，为圆形检测相关的应用提供了更高效的解决方案。大家不妨自己试试，在实际项目中感受它的魅力。
