【eNSP实验配置】点到点链路上的OSPF

一、实验目的

① 在路由器上启用OSPF路由进程；

② 启用参与路由协议的接口，并且通告网络及所在的区域；

③ 度量值Cost的计算；

④ Hello相关参数的配置；

⑤ 点到点链路上的OSPF特征；

⑥ 查看和调试OSPF路由协议相关信息。

二、实验拓扑

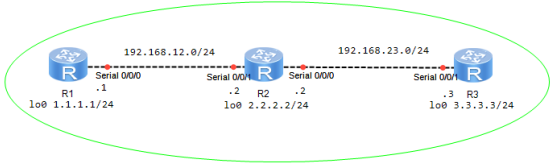

本实验拓扑结构如图所示：

图：点到点链路上的OSPF

三、实验步骤

（1）步骤1： IP地址的配置

配置路由器R1

<Huawei>system-view

$Huawei$ sysname R1

$R1$ interface s0/0/0

$R1-Serial0/0/0$ ip address 192.168.12.1 24

$R1-Serial0/0/0$ undo shutdown

$R1-Serial0/0/0$ quit

$R1$ interface LoopBack 0

$R1-LoopBack0$ ip address 1.1.1.1 24

$R1-LoopBack0$ quit

配置路由器R2

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R2

$R2$ interface s0/0/0

$R2-Serial0/0/0$ ip address 192.168.23.2 24

$R2-Serial0/0/0$ undo shutdown

$R2-Serial0/0/0$ quit

$R2$ interface s0/0/1

$R2-Serial0/0/1$ ip address 192.168.12.2 24

$R2-Serial0/0/1$ undo shutdown

$R2-Serial0/0/1$ quit

$R2$ interface LoopBack 0

$R2-LoopBack0$ ip address 2.2.2.2 24

$R2-LoopBack0$ quit

配置路由器R3

<Huawei>system-view

$Huawei$ undo info-center en

$Huawei$ undo info-center enable

$Huawei$ sysname R3

$R3$ interface s0/0/1

$R3-Serial0/0/1$ ip address 192.168.23.3 24

$R3-Serial0/0/1$ undo shutdown

Info: Interface Serial0/0/1 is not shutdown.

$R3-Serial0/0/1$ quit

$R3$ interface LoopBack 0

$R3-LoopBack0$ ip address 3.3.3.3 24

$R3-LoopBack0$ quit

步骤2：OSPF路由协议的配置

路由器R1的配置

$R1$ ospf router-id 1.1.1.1 //OSPF的进程为1，router-id为1.1.1.1

$R1-ospf-1$ area 0 //进入到区域0

$R1-ospf-1-area-0.0.0.0$ network 192.168.12.0 0.0.0.255

//命令network 192.168.12.0 0.0.0.255的作用为匹配192.168.12.0/24网段的ip地址，并且将ip属于本网段的接口全部激活ospf，在本例中我们也可以network 192.168.12.1 0.0.0.0，表示只是匹配192.168.12.1这一个ip地址，而s0/0/0接口的ip为192.168.12.1，此时此接口激活ospf，在实际案例中一般通配符使用0.0.0.0用来匹配某一个接口，这样匹配会更加精确。

$R1-ospf-1-area-0.0.0.0$ network 1.1.1.0 0.0.0.255 //宣告网络1.1.1.0

$R1-ospf-1-area-0.0.0.0$ quit // 退出

【技术要点】

① ospf选择router id的规则如果手动配置了router id，则以配置的router id为本设备的路由器id，如果已经创建了ospf进程，系统则会自动生成设备的router id，后续手动配置的router id将不生效，此时如果想使用手动配置的router id，可以在用户试图模式下面使用reset ospf process命令来重置ospf进程使新的router id 生效。还可以删除当前ospf配置，重新配置ospf进程的时候加上对应的router id。

②当没有手动配置router id 时，router id的选举原则为，当设备上有环回口，选择环回口地址大的为本设备的router id，当设备没有环回口，选择接口ip地址大的问router id。

③network命令用来指定运行OSPF协议的接口和接口所属的区域。network-address为接口所在的网段地址。wildcard-mask为IP地址的反码，相当于将IP地址的掩码反转（0变1，1变0），例如0.0.0.255表示掩码长度24 bit。

路由器R2的配置

$R2$ ospf router-id 2.2.2.2

$R2-ospf-1$ area 0

$R2-ospf-1-area-0.0.0.0$ network 192.168.12.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ network 192.168.23.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ network 2.2.2.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ quit

路由器R3的配置

$R3$ ospf router-id 3.3.3.3

$R3-ospf-1$ area 0

$R3-ospf-1-area-0.0.0.0$ network 192.168.23.0 0.0.0.255

$R3-ospf-1-area-0.0.0.0$ network 3.3.3.0 0.0.0.255

$R3-ospf-1-area-0.0.0.0$ quit

【技术要点】

OSPF进程是配置与OSPF协议有关参数的首要步骤。OSPF支持多进程，在同一台设备上可以运行多个不同的OSPF进程，它们之间互不影响，彼此独立。不同OSPF进程之间的路由交互相当于不同路由协议之间的路由交互。可以在创建OSPF进程时指定进程号，若不指定，默认进程号为"1"。

四、实验调试

（1）查看R1的邻居表

$R1$ display ospf peer brief

OSPF Process 1 with Router ID 1.1.1.1

Peer Statistic Information

Area Id Interface Neighbor id State

0.0.0.0 Serial0/0/0 2.2.2.2 Full

以上输出表明路由器R1有一个邻居，router id为2.2.2.2，参数解释如下：

① area id：表示与邻居在哪个区域建立的ospf邻居关系，本例中该值为0.0.0.0，表示在与邻居在area 0中建立了ospf的邻居关系。

②interface：路由器自己和邻居路由器相连的接口，本例中为s0/0/0口与邻居相连。

③neighbor id：表示邻居的router id，本例中代表R1的邻居的router id 为2.2.2.2。

④state：邻居的状态，其中full表示已经建立了邻接关系，并且双方的数据库已经同步了，在P2P网络中属于最终的状态，当然在广播型网络中Drother之间的状态会停留在2way，后续将会介绍。

（2）查看R1的LSDB表

$R1$ display ospf lsdb //查看ospf的链路状态数据库信息

OSPF Process 1 with Router ID 1.1.1.1 //ospf路由器的router id和进程号

Link State Database //代表查看的是LSDB（链路状态数据库）

Area: 0.0.0.0 //所属区域为area 0

Type LinkState ID AdvRouter Age Len Sequence Metric

Router 2.2.2.2 2.2.2.2 374 84 80000005 1562

Router 1.1.1.1 1.1.1.1 421 60 80000004 1562

Router 3.3.3.3 3.3.3.3 372 60 80000003 1562

以上输出是R2在area 0 中的链路状态数据库信息，如果在R2中查看，会发现他们的lsdb是同步的。而lsdb就是由各设备交互的lsa来组成的，标题行的具体解释如下所述：

①type：lsa的类型。Ospf的lsa有多种类型，如当此数值为router 的时候，代表本lsa是路由lsa，也称为1类lsa，具体类型及作用将在后续课程中介绍。

②link state id：标识每个lsa。

③advrouter：表示通告路由器，代表该lsa是由那台设备产生的。

④age：代表本lsa的老化时间，范围为0-3600s，当时间到达3600s时本条lsa将会被移除。

⑤len：表示lsa的大小。

⑥sequence：代表lsa的序列号。Ospf每隔1800s也就是30分钟会泛洪一次lsa，此时lsa的序列号会加1，序列还越大，代表lsa越新。

⑦metric：开销值。

以上面的lsdb表标记的lsa为例，代表此lsa为一条路由lsa，link id为2.2.2.2，大小为374，已经存在84s，序列号为80000005，开销值为1562，由router id 为2.2.2.2的路由器产生。

（3）查看R1的路由表

$R1$ display ip routing-table

Route Flags: R - relay, D - download to fib

Routing Tables: Public

Destinations : 10 Routes : 10

Destination/Mask Proto Pre Cost Flags NextHop Interface

1.1.1.0/24 Direct 0 0 D 1.1.1.1 LoopBack0

1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0

2.2.2.2/32 OSPF 10 1562 D 192.168.12.2 Serial0/0/0

3.3.3.3/32 OSPF 10 3124 D 192.168.12.2 Serial0/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

192.168.12.0/24 Direct 0 0 D 192.168.12.1 Serial0/0/0

192.168.12.1/32 Direct 0 0 D 127.0.0.1 Serial0/0/0

192.168.12.2/32 Direct 0 0 D 192.168.12.2 Serial0/0/0

192.168.23.0/24 OSPF 10 3124 D 192.168.12.2 Serial0/0/0

可以看到R1已经通过ospf学习到了2.2.2.2/32、3.3.3.3/32、192.168.23.0/24的路由条目。
