Infineon TC4D9 ADC BWD(Broken wire detection)功能实施

准备工作

1. 寄存器解释：TMADCx_BWDCFG 配置PU or PD

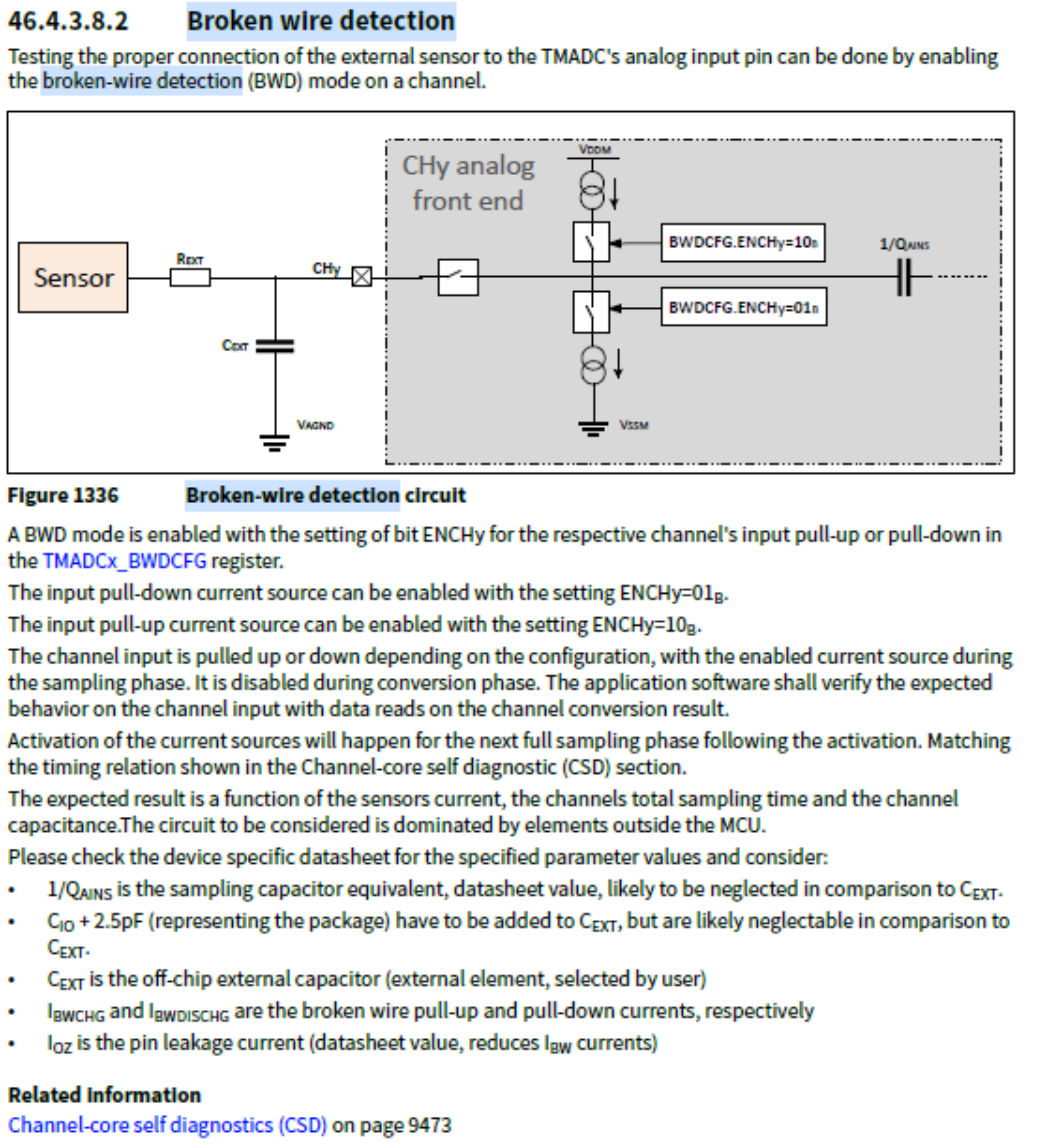

2. UM:原理解释

3. 先测试内部BWD PU，外部sensor设置为Low

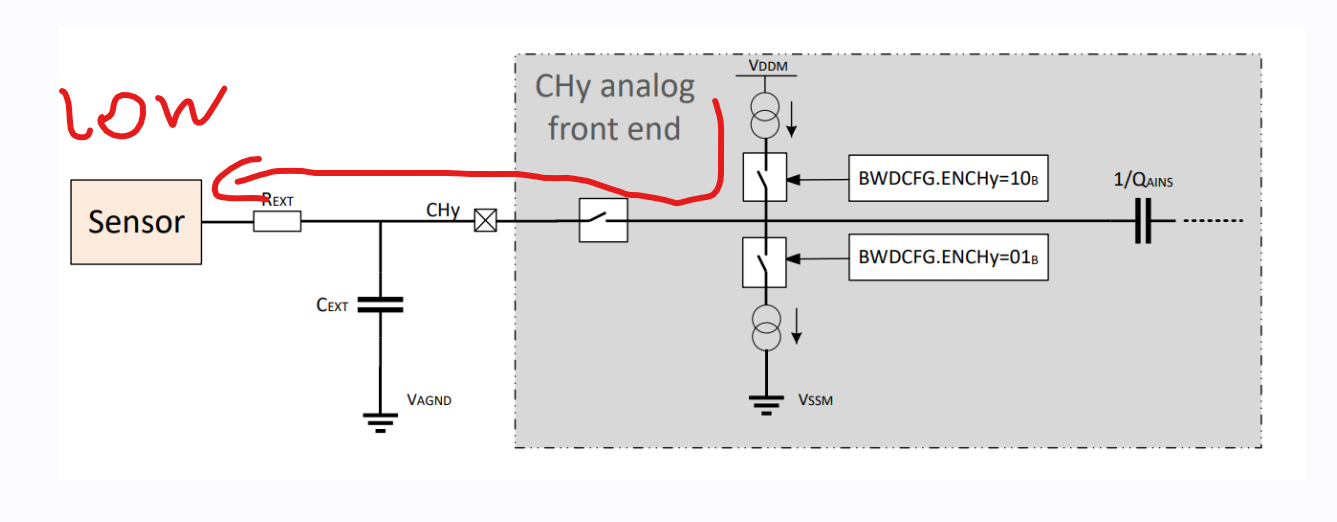

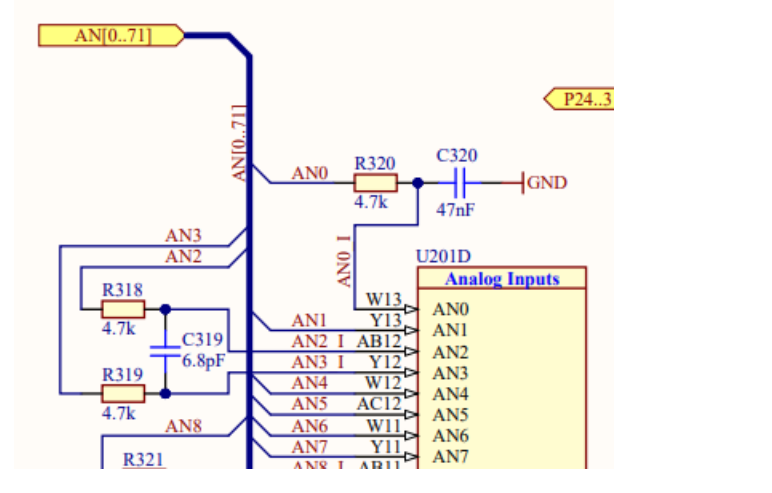

   4.原理图


5.测试步骤

当选择BWD PU功能，用户需要在进行BWD测试前需要将ANX连接到地线，只需要ANX短暂连接到任何地线即可（采用阶段）。在此后ANX应保持断开状态。

从地面移除ANX后，用户读取ANX结果

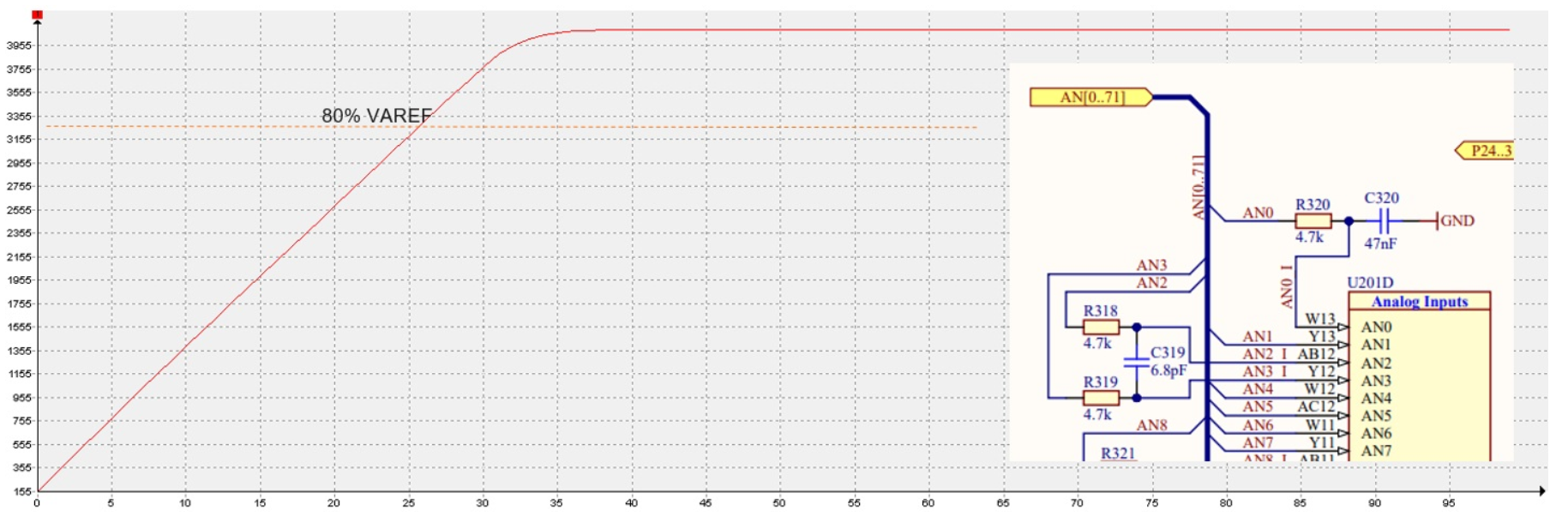

ANX的外部缓冲电容被放电，约25次，内部BWD PU才能达到VAREF电压的约80%。

如果连接器仍处于连接状态，正常的ADC输出应接近地电位，尽管BWD PU上拉。这是因为外部传感器会覆盖掉内部的BWD PU。

当外部传感器端来时候，即便启动BWD PU，预期记过与实际结果80%VAREF差距很明显，用户可以认为传感器断开连接

结论：

如果连接器正常输出是低电位，如果连接器断了，且设置BWD PU，那结果就是高电平了，与实际不符，这样以此判断broken wire了

因此你测试ADC功能时候，需要根据你ADC外围器件的电压进行选择内部BWD的方式，这样才能够有效检测，例如内部BWD PU,外部sensor Low;内部BWD PD,外部sensor High;

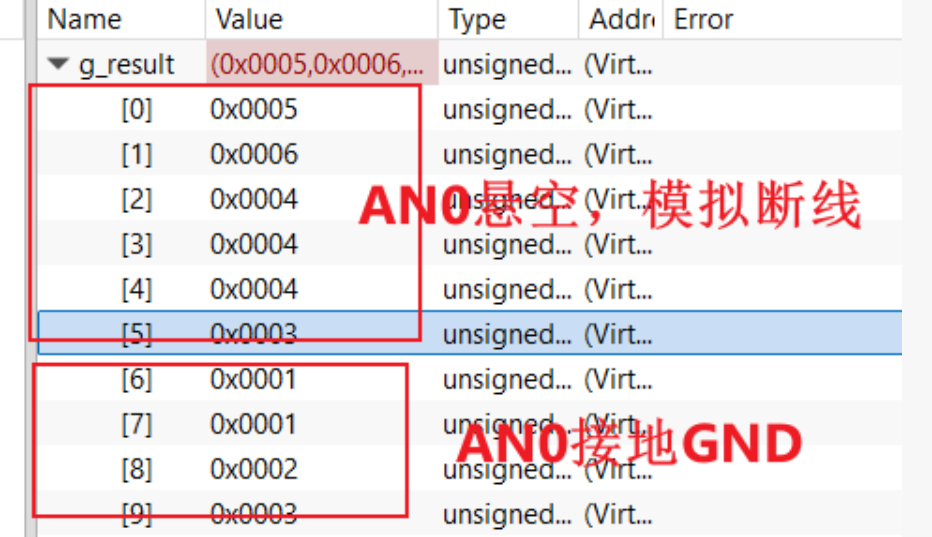

测试结果：BWD内部设置PU，外部sensor low

测试结果：BWD内部设置PD，外部sensor High

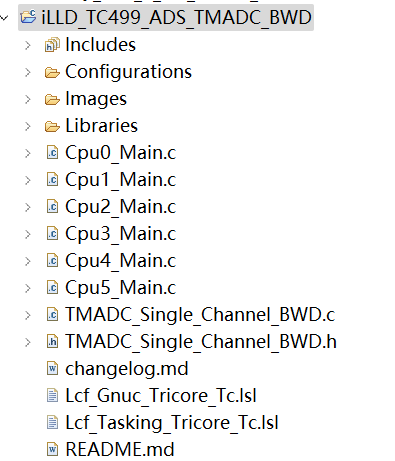

example: https://github.com/Infineon/AURIX_code_examples

CSDN Download Link：

https://download.csdn.net/download/PI_sunyang/92600039
