工艺工程师们，还在为装配或者拆卸工艺说明的制作而头疼吗
❌ 装配工艺说明还在录制视频，工人看不懂
❌ 录制视频时，对于大量螺栓还需要一个一个拧出，浪费时间
❌ 在后期剪辑视频时，遇到更改还需要重新录制
在这里！【SOLIDWORKS Composer动画】都不是问题！
✅ 使用软件制作工艺视频，无人员干扰，细节放大说明！
✅ 导入模型+可批量处理，做出真实螺栓拧出动画！
✅ 在后期简单的调整时间轴即可更改，无需重新录制！
对于拆卸装配工艺说明可以更简单明了，缩短工人培训周期！
今天就以减速器维修如何批量拆卸螺栓的案例给大家进行分享。

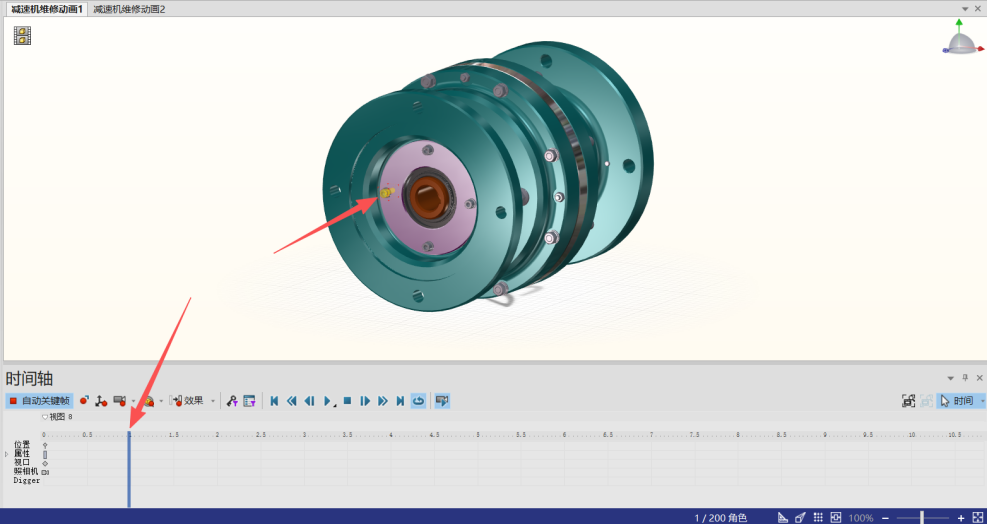

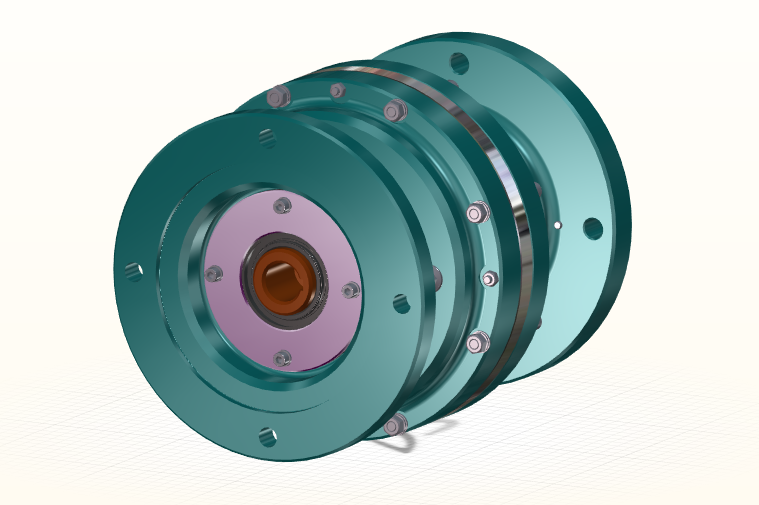

- 首先打开Composer软件，将模型导入，图中圈出的螺栓就是制作的目标。

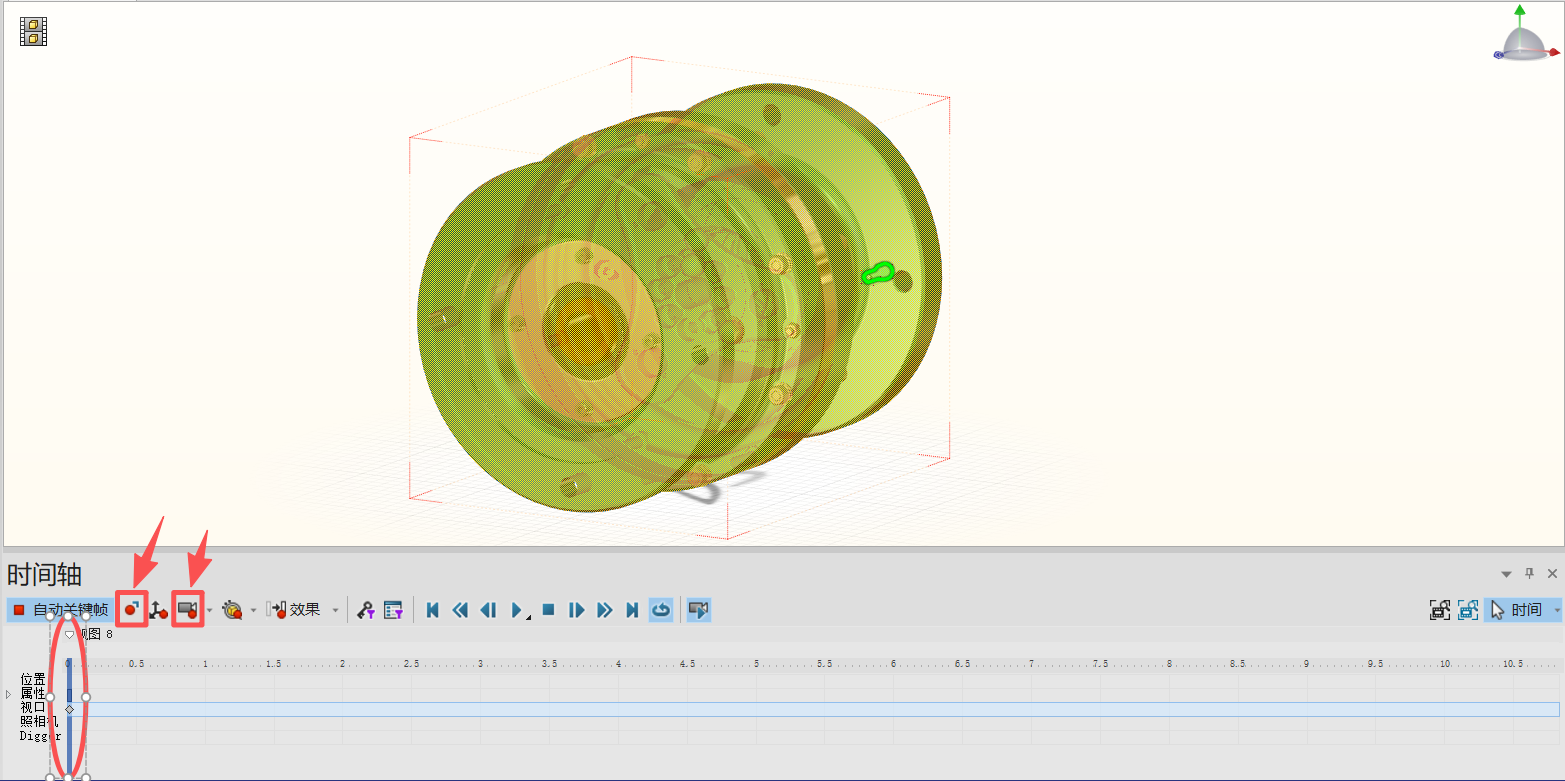

- 接下来，在全选模型后将事件轴放置在零秒设置关键帧和照相机的关键帧。

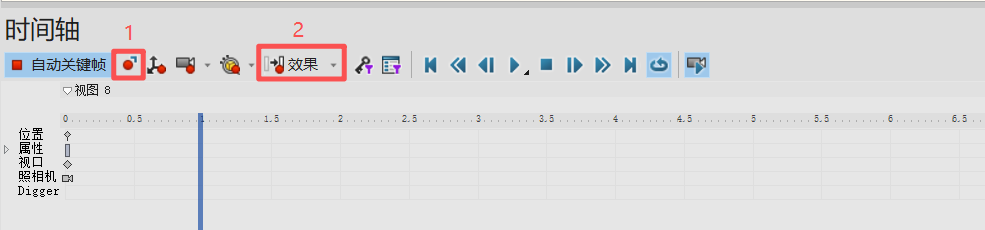

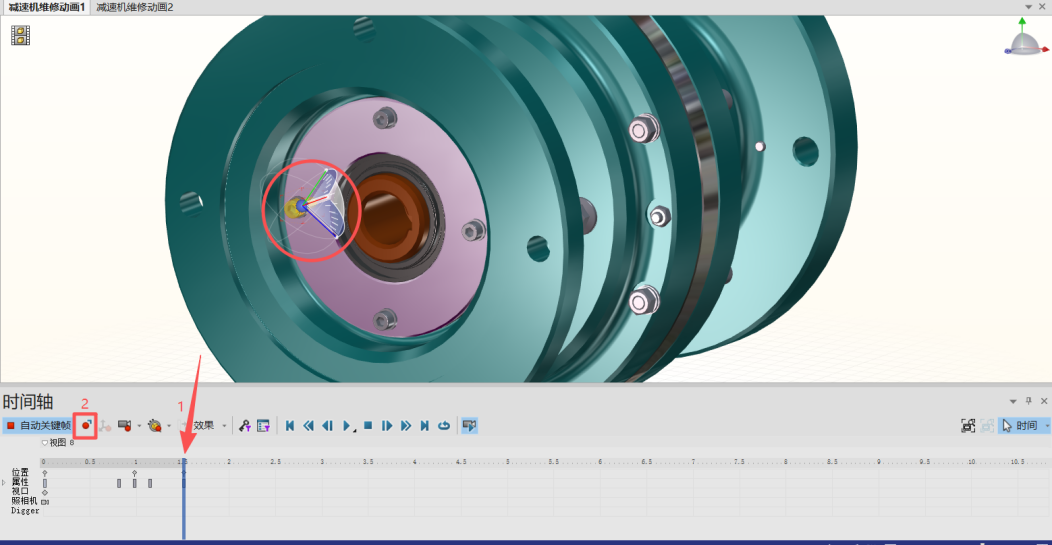

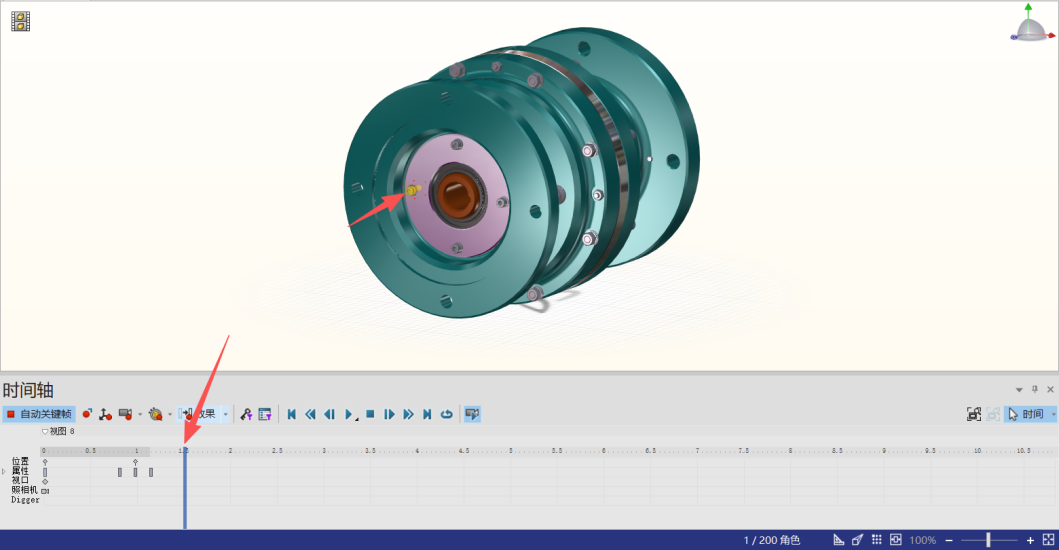

随后将时间轴放置在1s的位置，点击其中一个螺栓，设置关键帧后点击效果，设置热点效果。热点效果下的模型会进行闪烁一次。

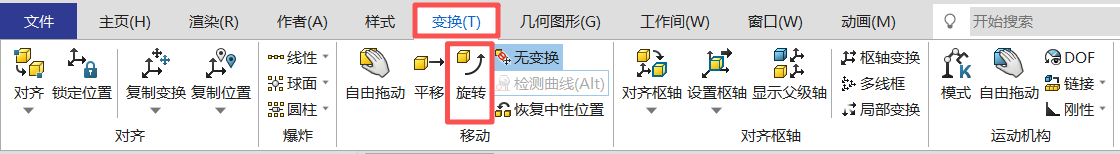

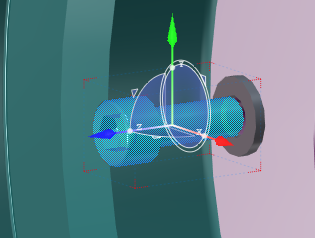

- 在上方点击变换选择其中的旋转，点击螺栓后，可以看到旋转方向，将时间轴放置在1.5s，设置其关键帧。
再将时间轴向后延2s，选择旋转方向后在左边属性栏中输入旋转角度，设置为720°，可看到在1s到3.5s的时间中有逐一的旋转关键帧。

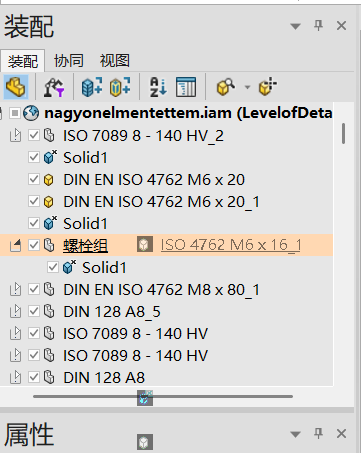

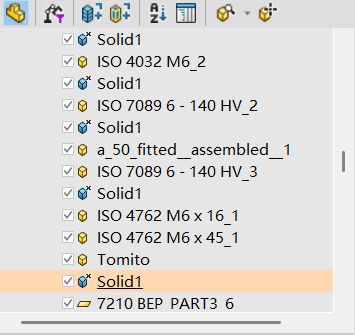

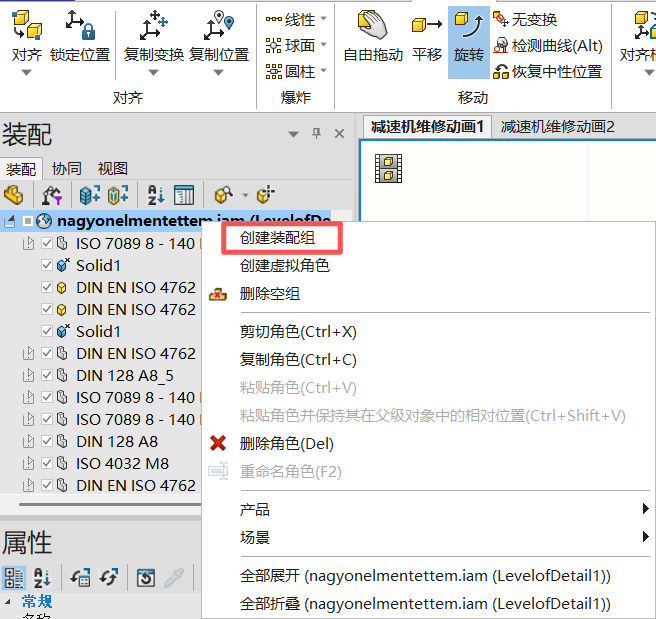

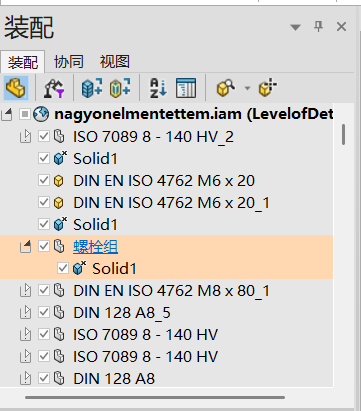

4.接下来，在左边装配中鼠标右击顶层装配体，选择创建装配体，将其命名为螺栓组，再在模型中点击螺栓，会在左侧的装配中自动选中零件名称，随后将其拖入螺栓组中。

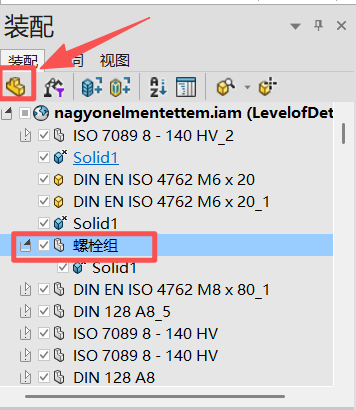

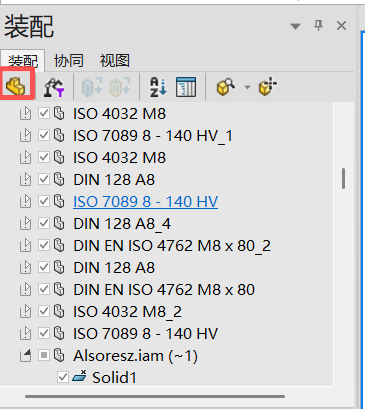

5.将装配下方的零件标识点亮，进入装配体模式。

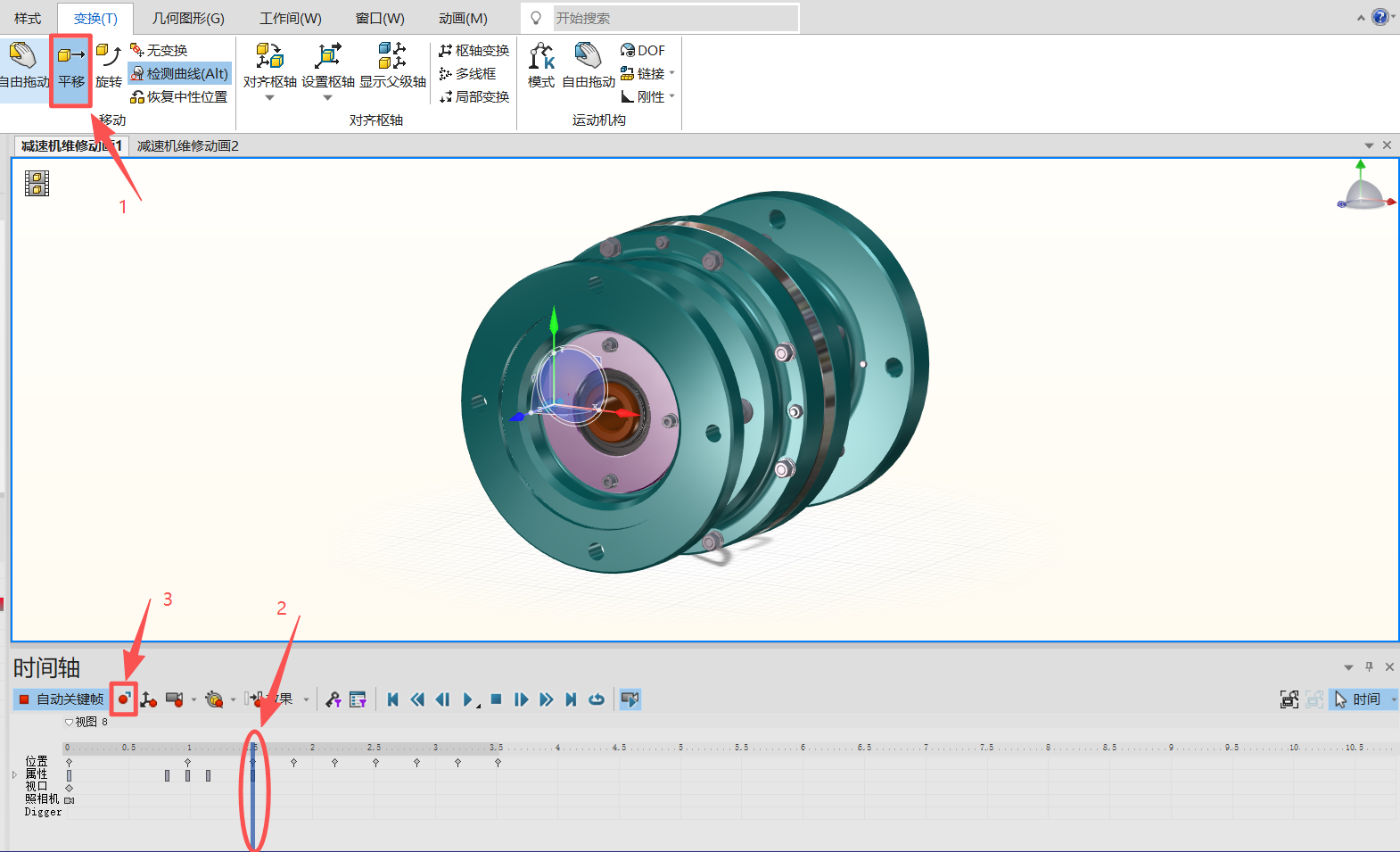

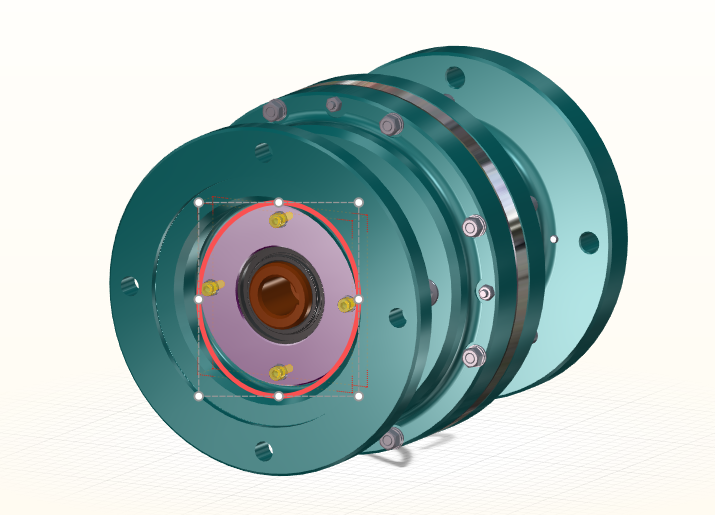

可以看见视频操作框变为蓝色边框，随后在变换中设置其枢纽，选择"在边界框中心"，将时间轴放置在螺栓旋转的第一秒，点击平移。
把时间轴放置在最后一秒，选择方向拖出合适距离即可。
- 选择另外三个螺栓，将其时间轴放置在螺栓开始移位的一秒并设置关键帧，随后拖入螺栓组，退出装配体模式，如此便完成了所有螺栓的位移设置。

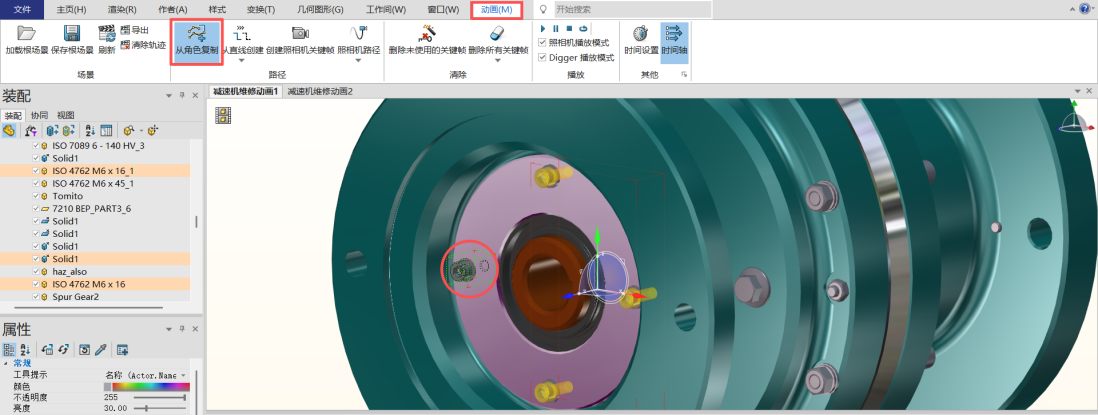

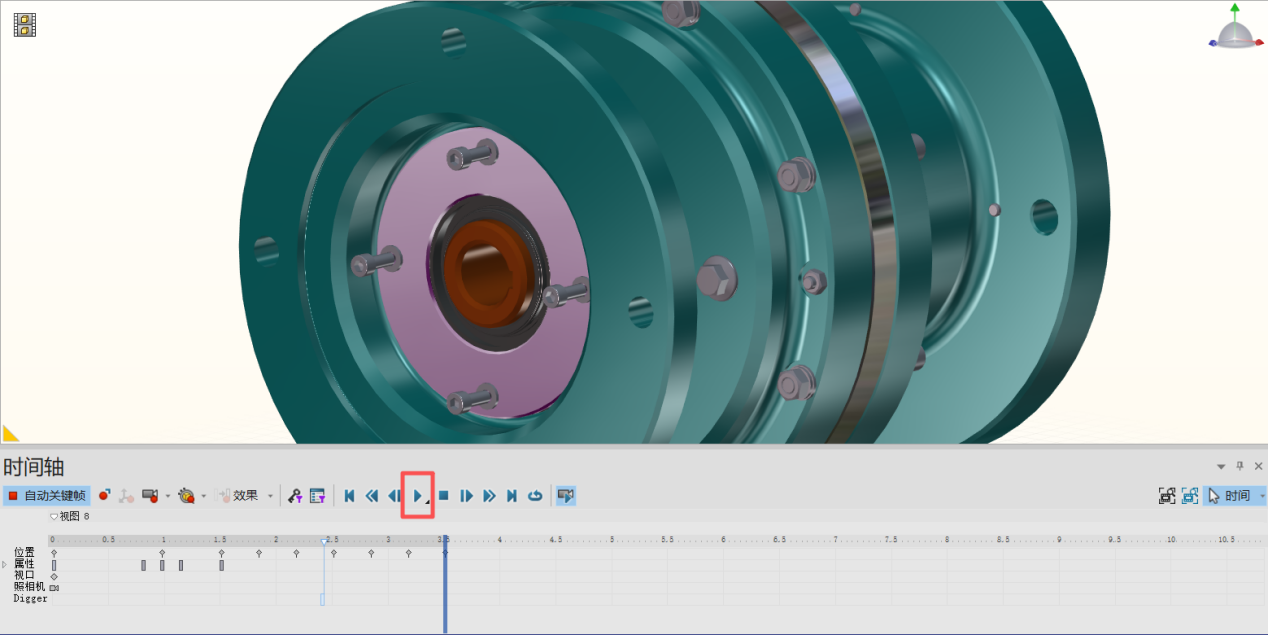

7.再次选择另外三个螺栓，在上方选择动画，点击"从角色复刻"，即可完成所以螺栓的旋转设置，最后播放视频检验效果。
本次使用Composer制作螺栓拧出的动画，使用模型减速器进行制作，从设置其关键帧开始，关键帧包括属性关键帧和位置关键帧，在将其螺栓零件旋转后，再使用装配体模式进行位移，随后再将另外的螺栓进行复刻和拖入装配组即可。因为在批量进行螺栓时，无法完成旋转的同时进行位移，装配体模式下的组使用的是装配体的统一的唯一，而从角色复刻，则是在复刻的角色上复制已有的操作。所以可以每个螺栓可以独立且同时的旋出。使用制作动画的方法制作拆卸装配动画，既不需要去录制视频，也不需要操作人员一个一个的拧出螺栓，更不用担心在后期进行更改时需要推到重来。即节约了人力物力，也节约了时间，更重要的是使用动画的方式让我们的拆卸装配过程更加的清晰明了。
详细的操作指南可参考 SOLIDWORKS 官方文档
