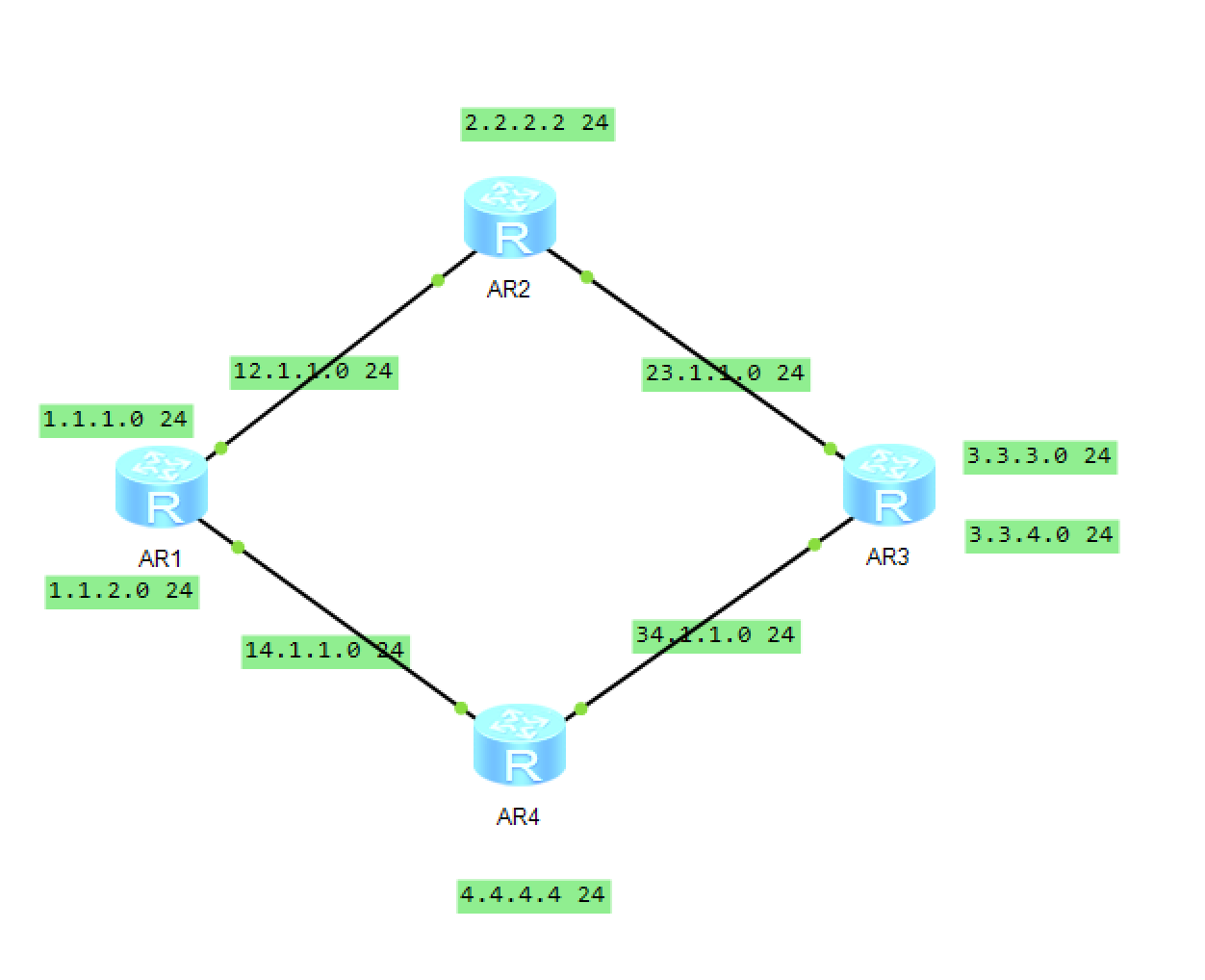

1. 环回地址（Loopback，用于设备标识 / OSPF Router-ID）
| 设备 | 环回地址 | 子网掩码 | 用途 |
|---|---|---|---|
| AR1 | 1.1.1.1 | 255.255.255.0 | 设备标识、OSPF Router-ID |
| AR2 | 2.2.2.2 | 255.255.255.0 | 设备标识、OSPF Router-ID |
| AR3 | 3.3.3.3 | 255.255.255.0 | 设备标识、OSPF Router-ID |
| AR4 | 4.4.4.4 | 255.255.255.0 | 设备标识、OSPF Router-ID |
2. 互联地址（点到点链路，/30 子网，节省地址）
| 链路 | 网段 | 子网掩码 | 设备接口 IP |
|---|---|---|---|
| AR1 ↔ AR2 | 12.1.1.0/30 | 255.255.255.252 | AR1：12.1.1.1AR2：12.1.1.2 |
| AR1 ↔ AR4 | 14.1.1.0/30 | 255.255.255.252 | AR1：14.1.1.1AR4：14.1.1.2 |
| AR2 ↔ AR3 | 23.1.1.0/30 | 255.255.255.252 | AR2：23.1.1.1AR3：23.1.1.2 |
| AR4 ↔ AR3 | 34.1.1.0/30 | 255.255.255.252 | AR4：34.1.1.1AR3：34.1.1.2 |
3. 业务网段（终端 / 服务器网段，/24 子网）
| 设备 | 业务网段 | 子网掩码 | 备注 |
|---|---|---|---|
| AR1 | 1.1.2.0/24 | 255.255.255.0 | 左侧业务网段 |
| AR3 | 3.3.4.0/24 | 255.255.255.0 | 右侧业务网段 |
