电梯制造HMI：电梯门机的运行控制界面

电梯门机是电梯中使用最频繁的部件，其HMI需要监控 "开关门速度曲线、安全防护装置、运行寿命" ，核心目标是实现 "运行平稳安静、安全保护可靠、故障可预测" ，符合GB 7588等严格的安全标准，提升乘客体验。

界面特色：守护出入的"第一道关"

1. 运行曲线的可视化监控：追求平滑的"开关门礼仪"

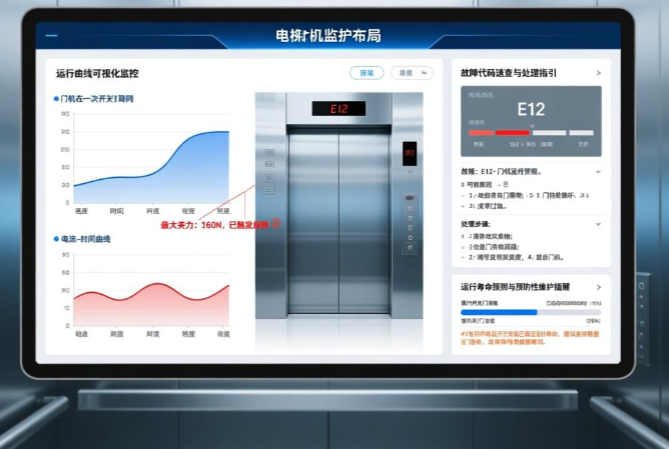

   1. 主界面显示门机在一次开关门周期内的 "速度-时间曲线" 和 "电流-时间曲线" 。理想的曲线是速度平滑上升、平稳运行、平滑减速至零，电流平稳无突变。

   2. 当曲线出现异常，如关门末端速度未减速导致撞击力过大（夹力可能超过安全标准的150N），曲线会标红，并触发保护（门自动反向开启）。HMI会记录并显示 "最大夹力：160N，已触发反转" ，为调试和维护提供明确依据。

2. 故障代码速查与处理指引：快速恢复运行



   1. 门机控制器内置丰富的故障诊断代码。当出现"开关门卡阻"、"编码器异常"等故障时，HMI上不仅显示像"E12"这样的代码，更会展开显示通俗易懂的故障描述和** step-by-step 的现场处理指引**，例如：

      • "故障：E12 - 门机运行受阻。"

      • "可能原因：1. 地坎有异物；2. 门挂轮损坏；3. 皮带过松。"

      • "处理步骤：1. 清除地坎杂物；2. 检查门轮并润滑；3. 调整皮带张紧度；4. 重启门机。"

   2. 这种设计极大降低了维修门槛和对专业人员的依赖。

3. 运行寿命预测与预防性维护提醒：让服务走在故障前

   1. HMI持续记录门机的 "累计开关门次数" ，并与门机的设计寿命（如100万次）进行比对，显示进度条和百分比。

   2. 当次数接近维护阈值（如达到80万次），系统会提前发出 "预防性维护提醒" ，如"#3电梯门机运行次数已接近设计寿命，建议安排检查门挂轮、皮带和导轨磨损情况"。这实现了从"坏了再修"到"定期体检"的转变。

应用价值

某电梯维保公司为其管理的电梯群部署远程监控系统（其中包含门机监控界面）后，门机相关的故障紧急召修率下降了80%。平滑的速度曲线调整和预防性维护，使得开关门时的撞击噪音降低至50dB以下，提升了乘客的舒适感。清晰的故障指引缩短了现场维修时间，最终用户关于门机问题的投诉率大幅下降，满意度提升至98%以上。
