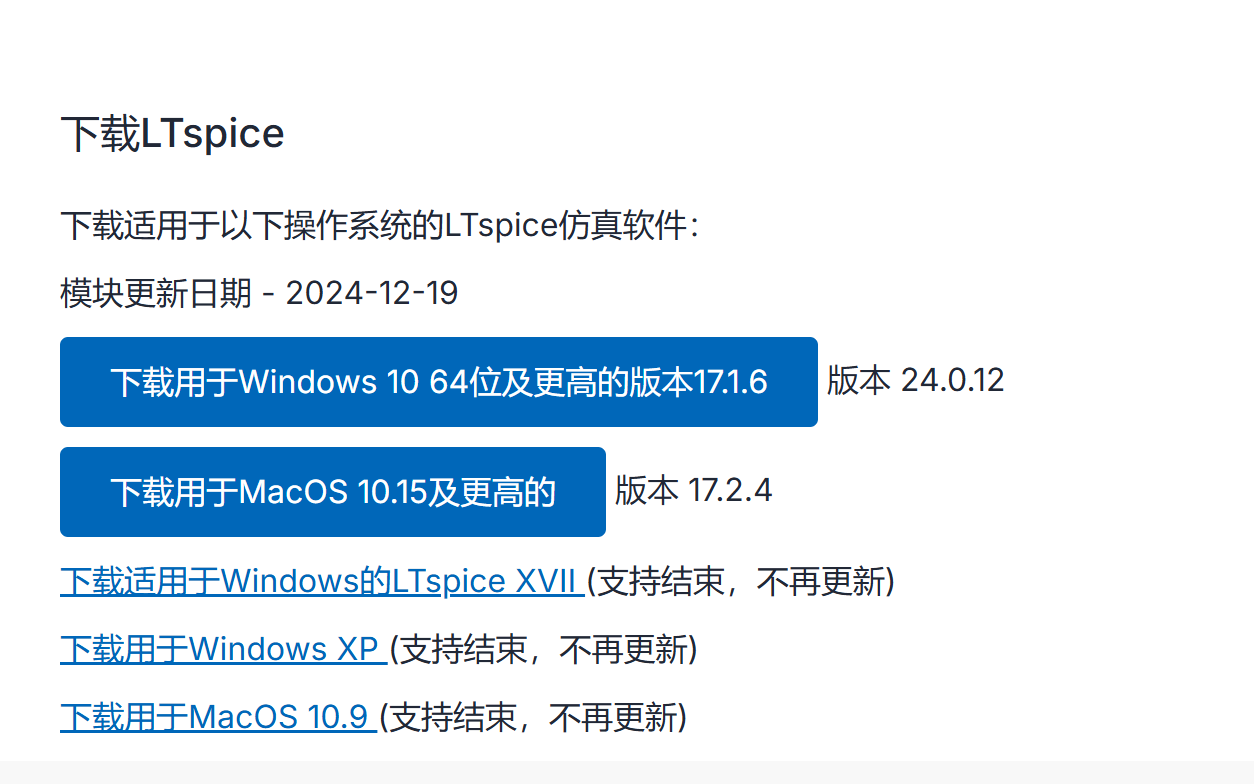

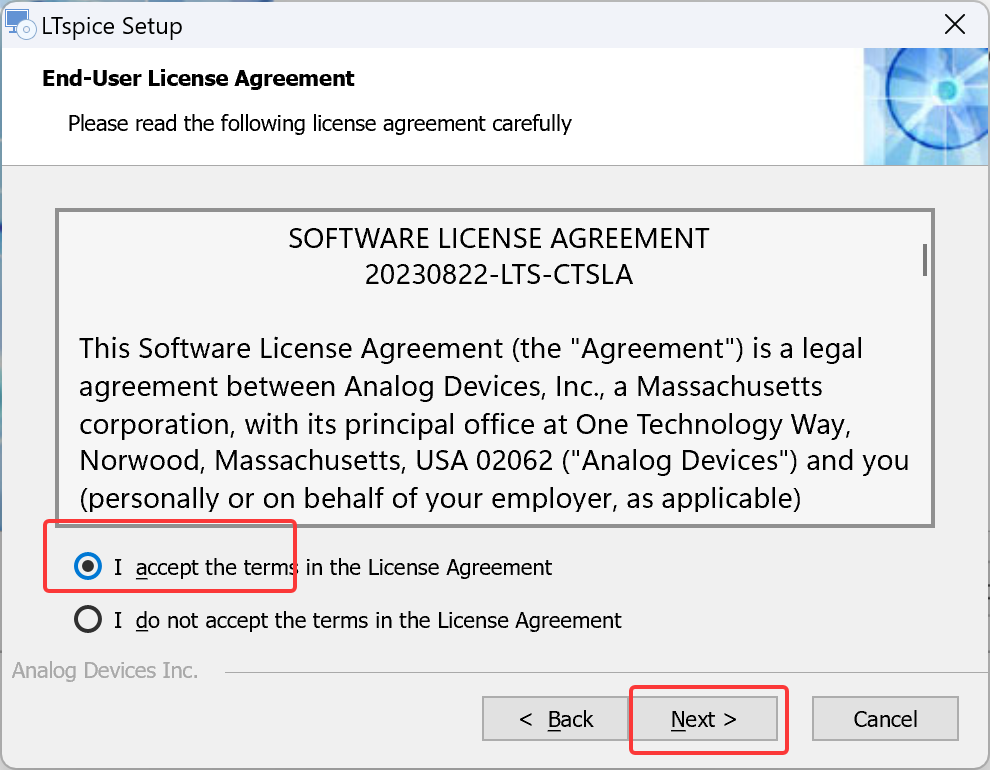

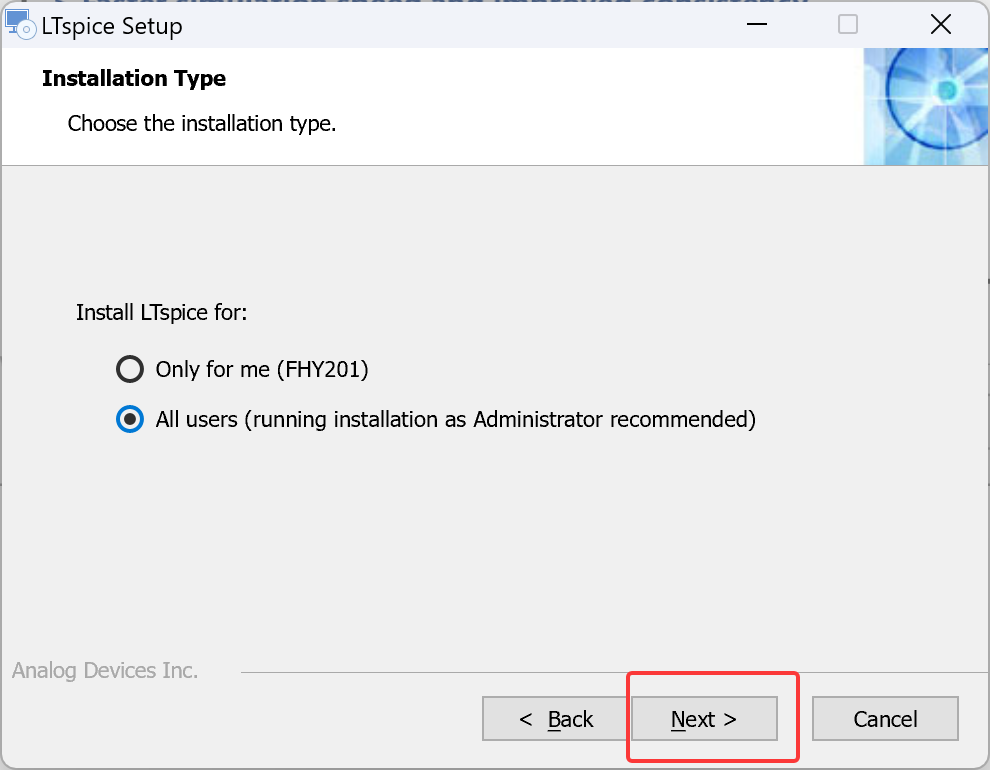

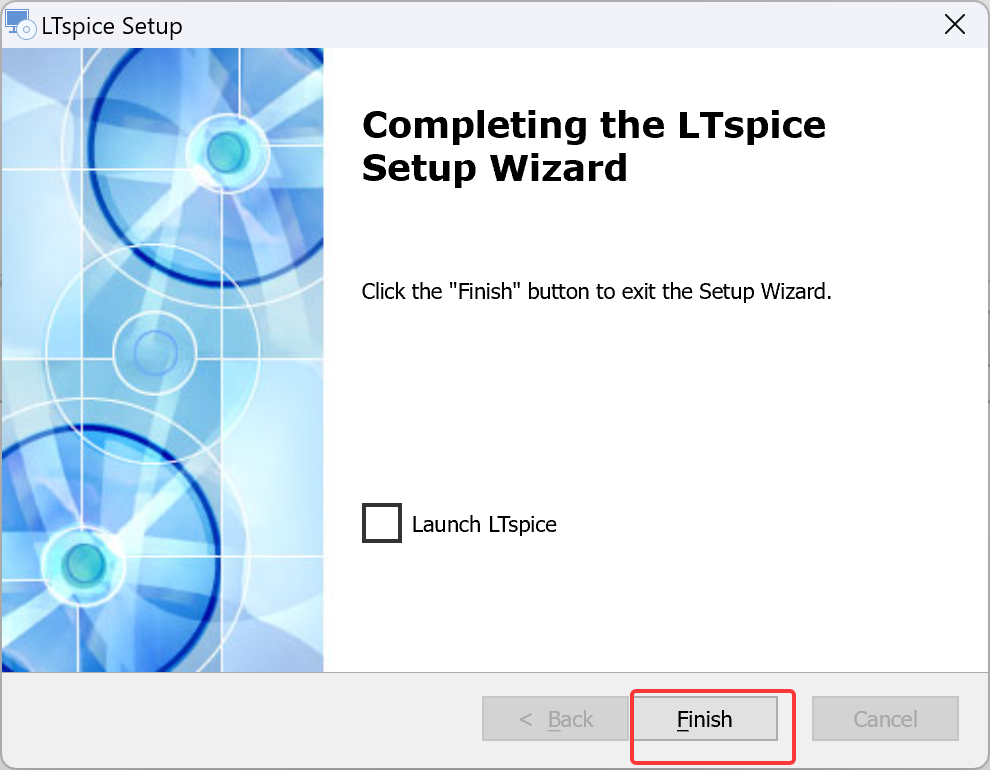

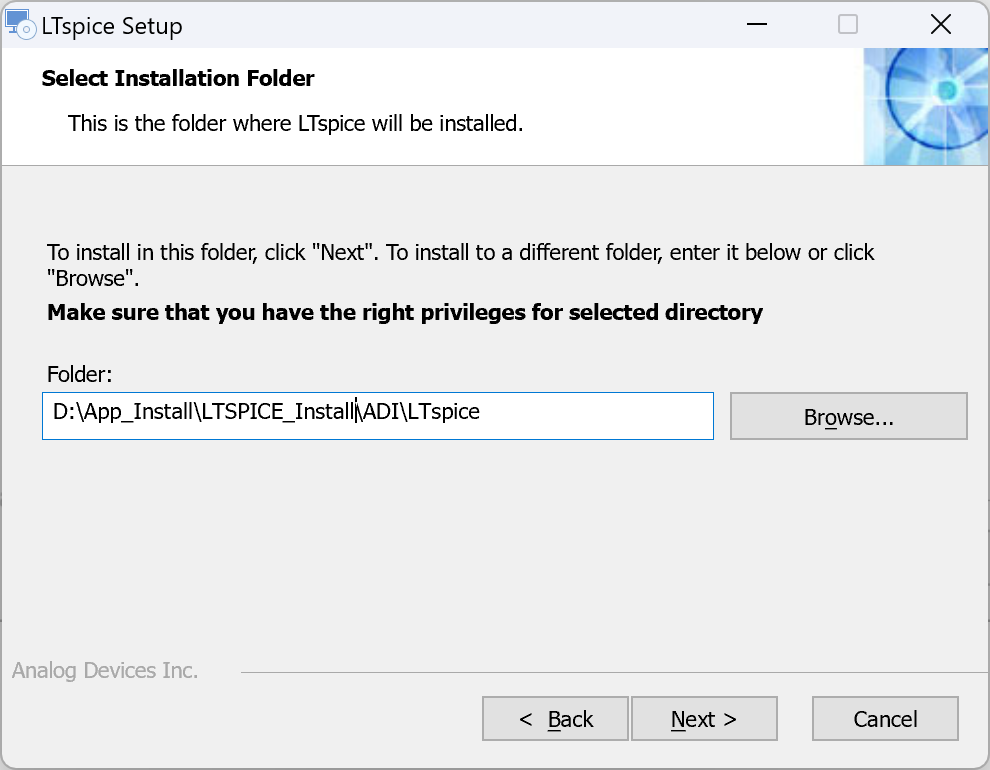

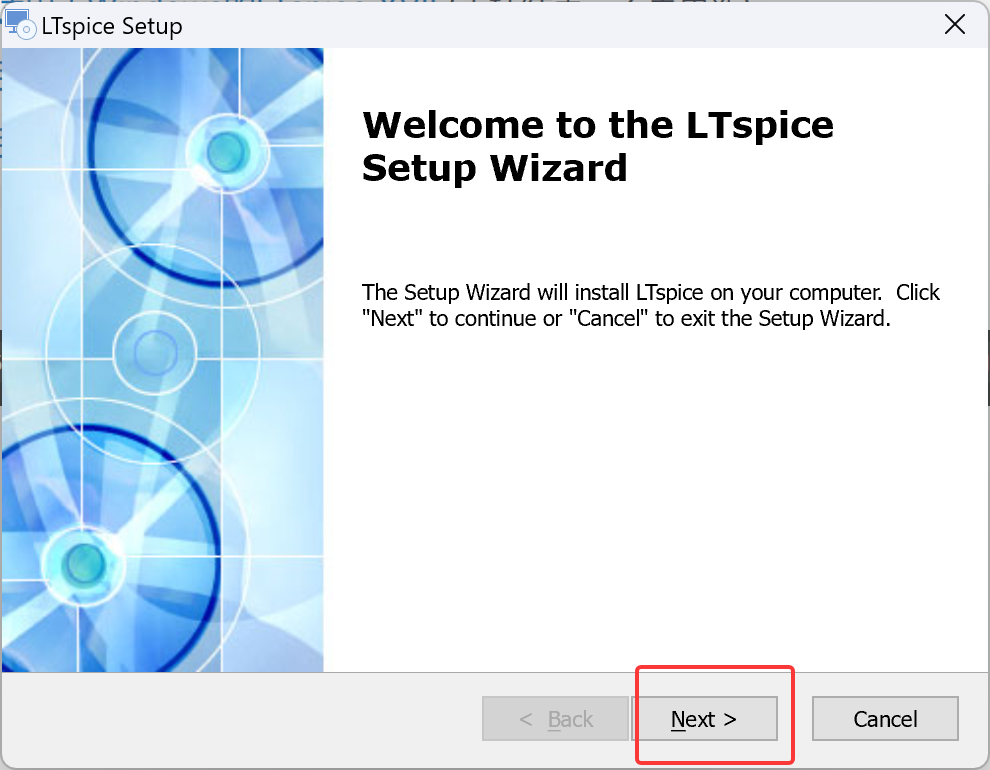

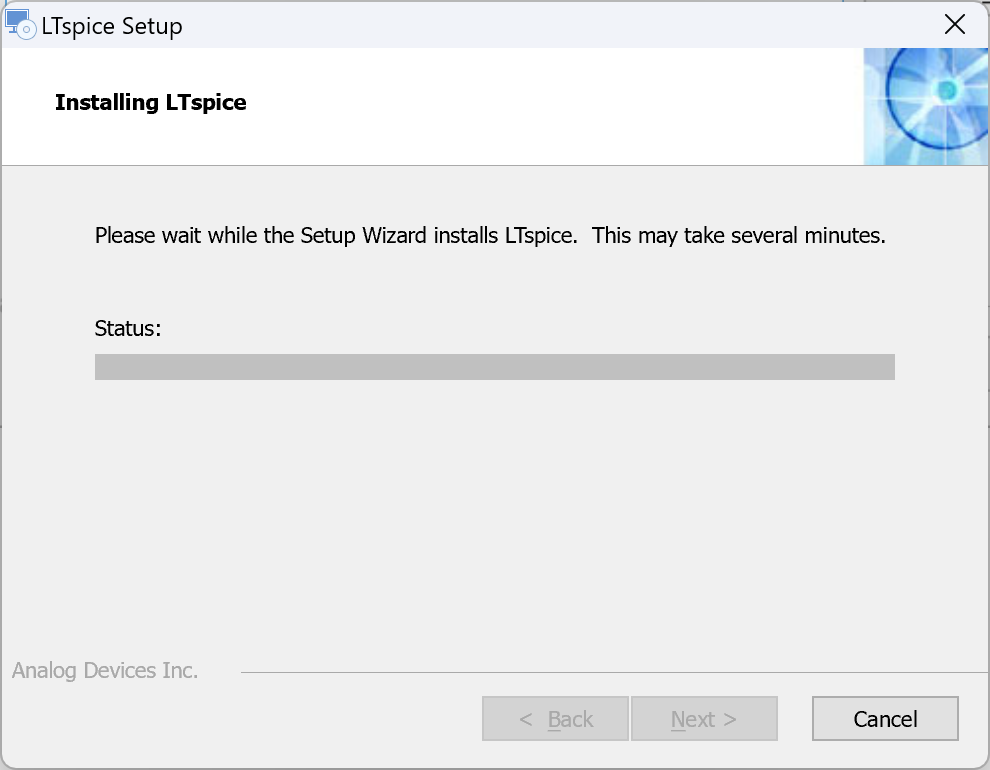

1.安装
2.一些笔记

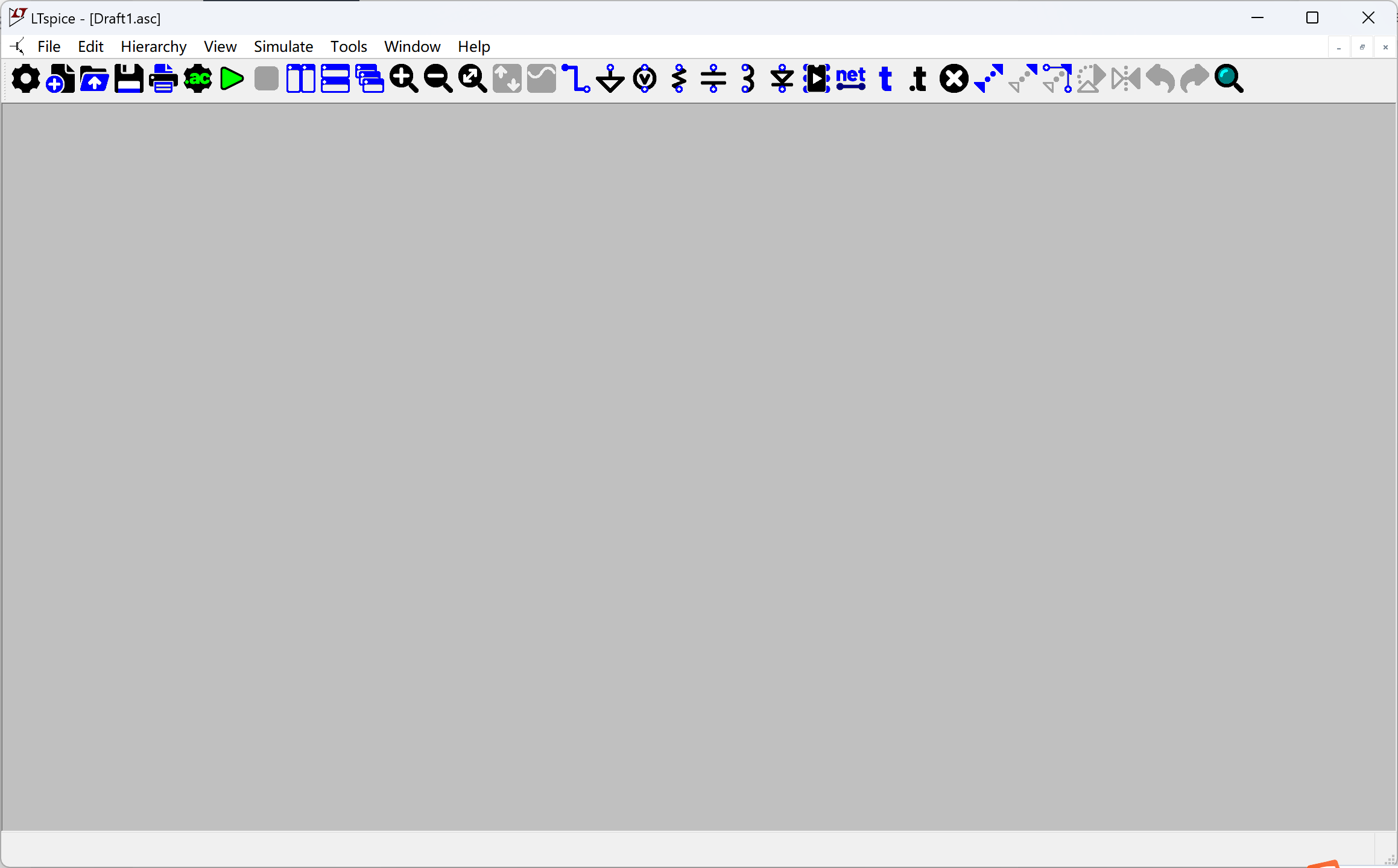

新建图 Ctrl+N

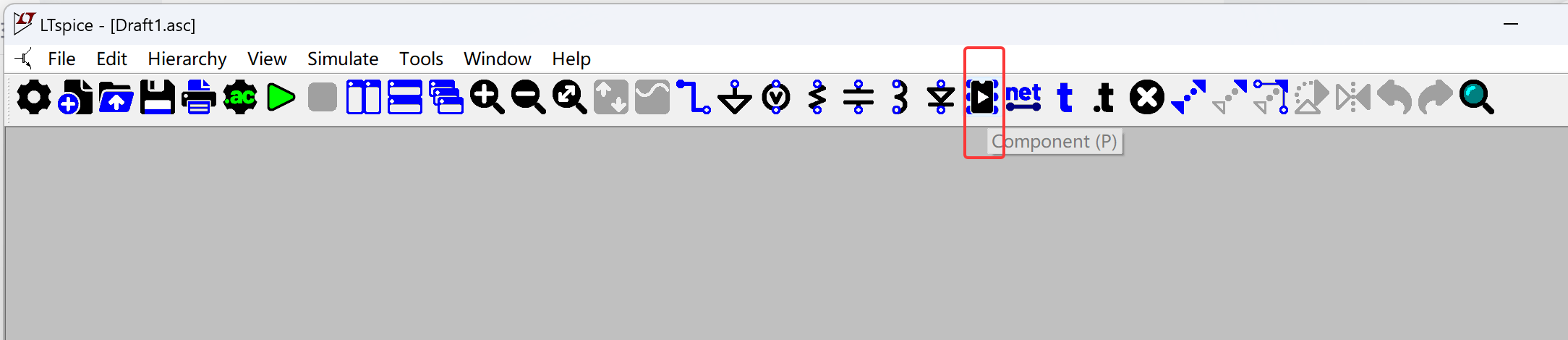

点击Comment ，添加器件
voltage 电压源
resistor 电阻

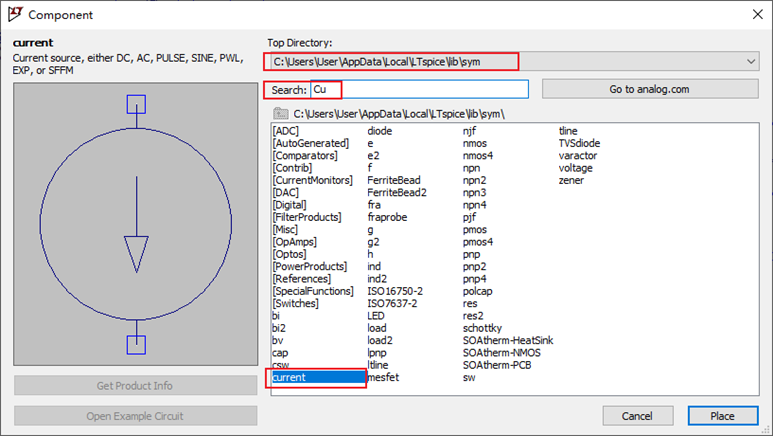

放置电流源

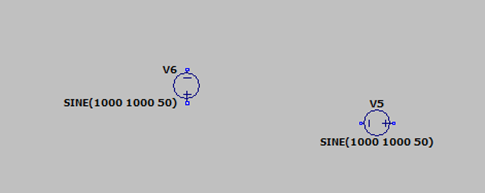

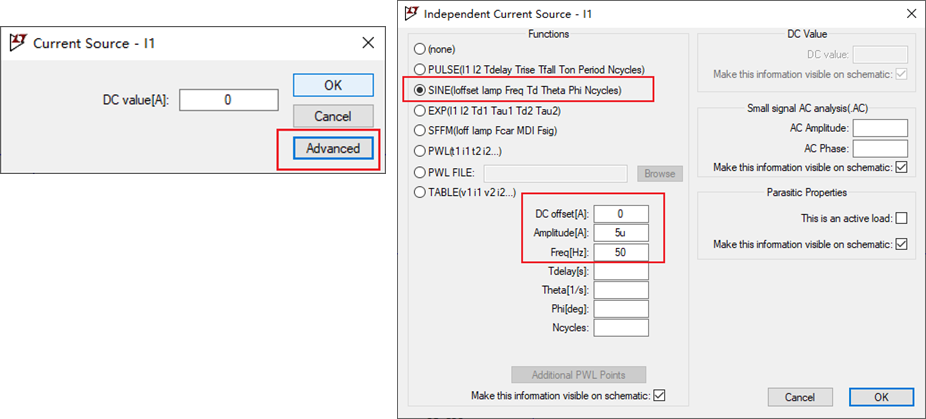

设置成交流电源
复制
先Ctrl+C，鼠标会变成十字，旁边有个加号，再点击要复制的器件，鼠标会变成器件
旋转
鼠标变成器件状态下，Ctrl+R
移动器件
快捷键M
点击单个器件或者按住左键框选多个器件
放置导线

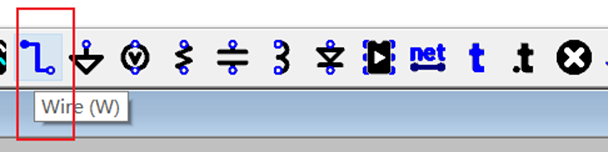

快捷键W
导入仿真模型
看差分电压波形

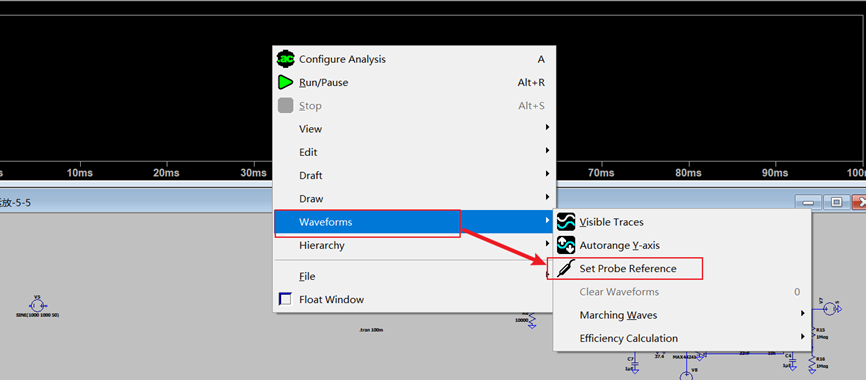

先运行，右键点击空白处，选择Waveforms-Set Probe Reference，
点一个端点（比如N端）作为参考点

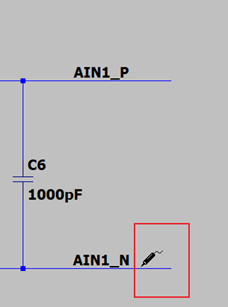

点完后，鼠标会自动退出当前状态，再点击另一端（P端）测量，即可显示P-N的差分波形
外部元器件下载

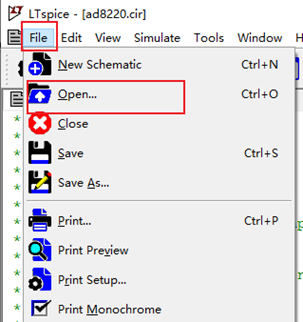

外部元器件导入

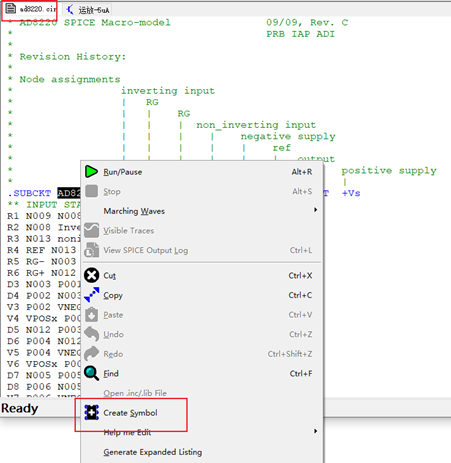

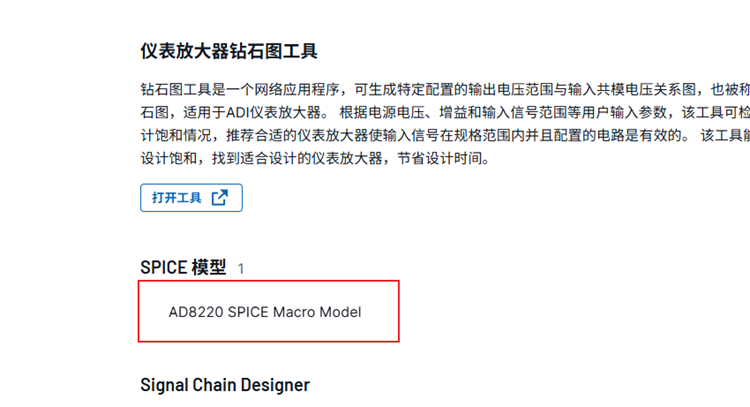

选中.SUBCKT后面AD8220文字内容，右键

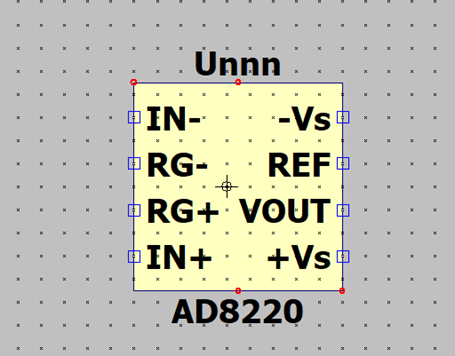

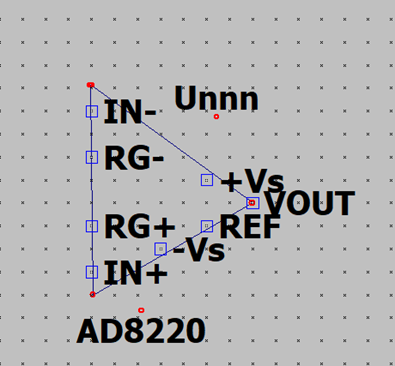

可以通过自定义绘图工具画好外形后，通过Move指令，将各个引脚移动到新外形框相应位置，并删除原来多余的外形框即可。

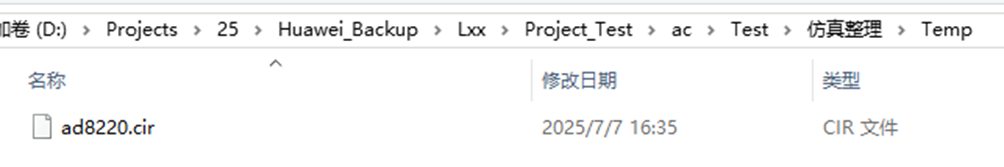

新建符号保存到LTspice\lib\sym\AutoGenerated
例如
C:\Users\User\AppData\Local\LTspice\lib\sym\AutoGenerated

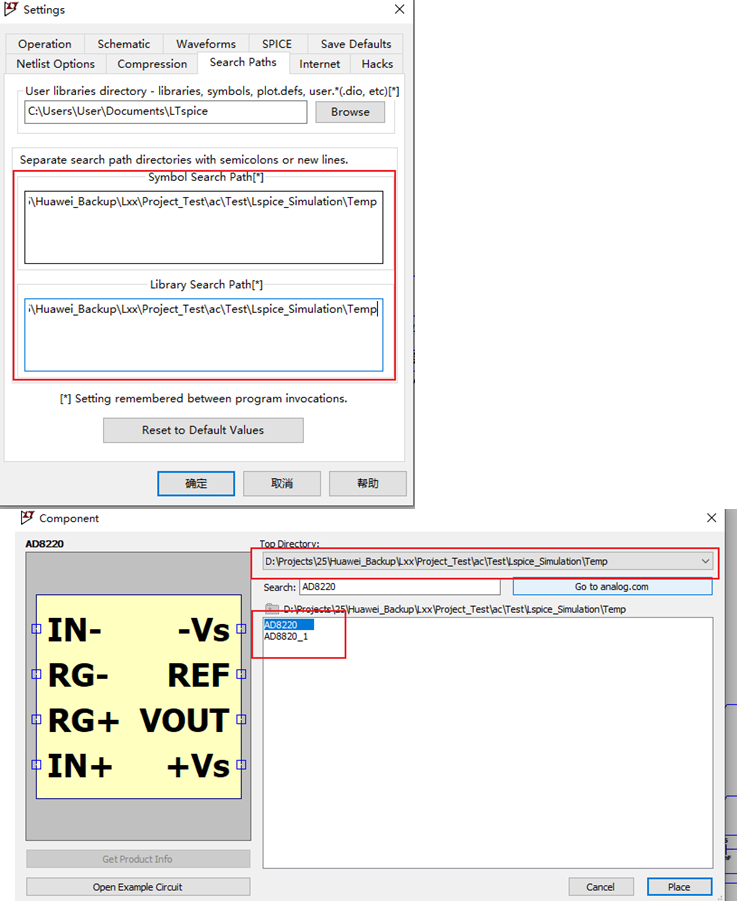

调用器件之前，需要设置好关联路径，在Tool------Setting------Search Paths添加你保存的新建封装路径（包含.lib的文件路径，注意，不要有中文路径）

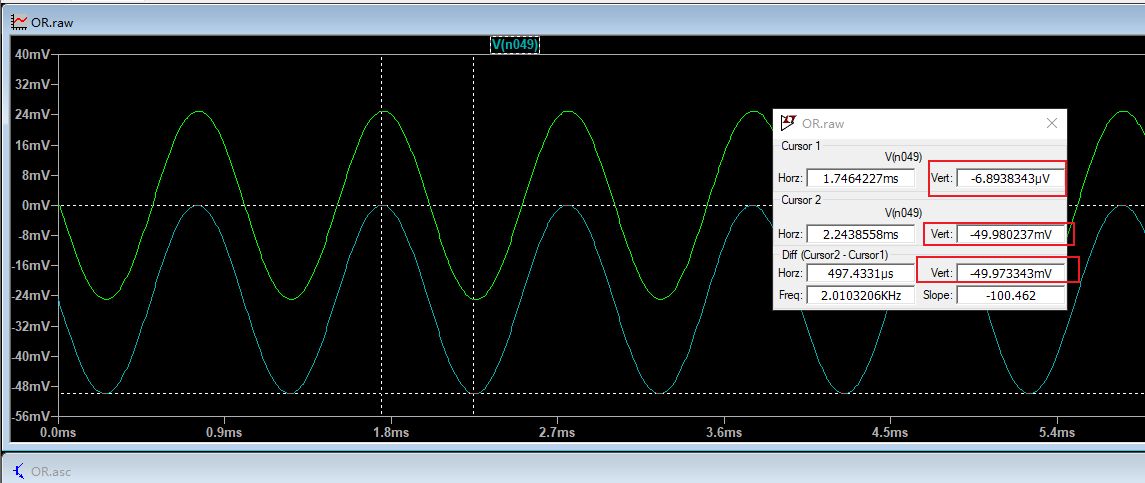

测量振铃电压波峰、波谷之间的差值Vp-p

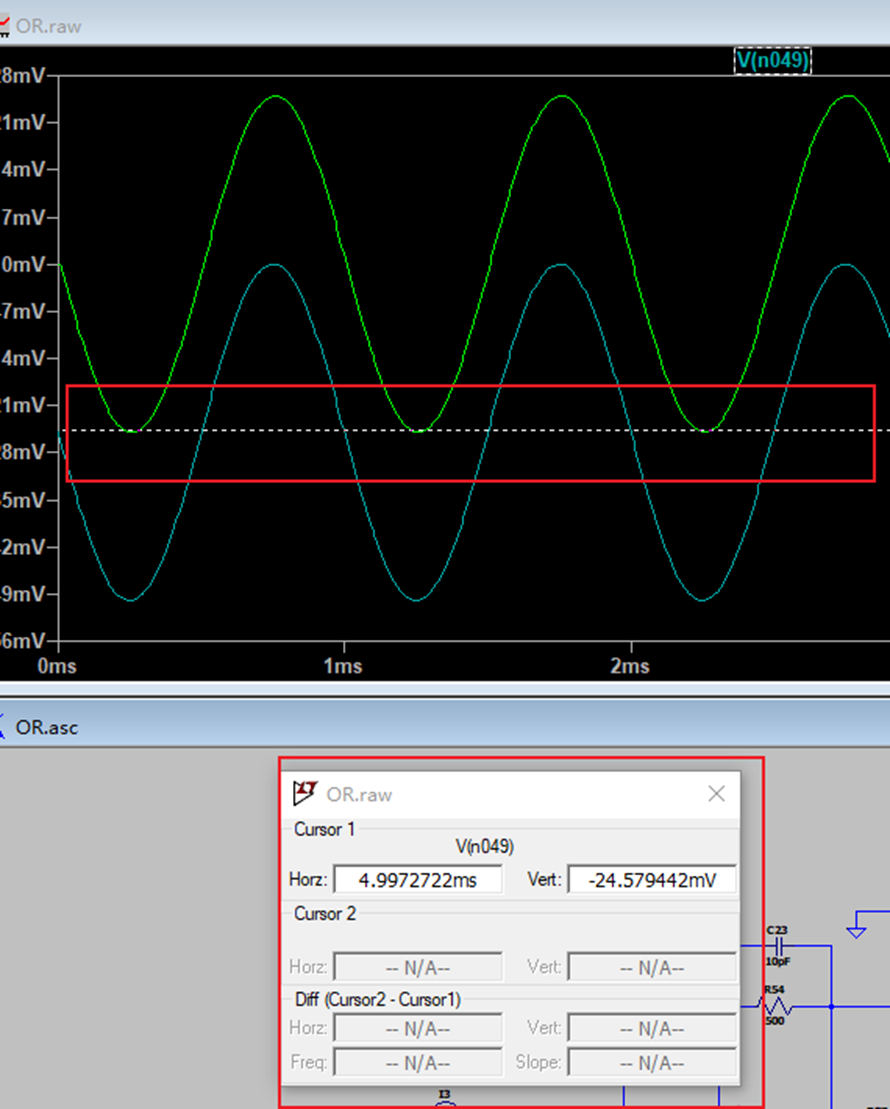

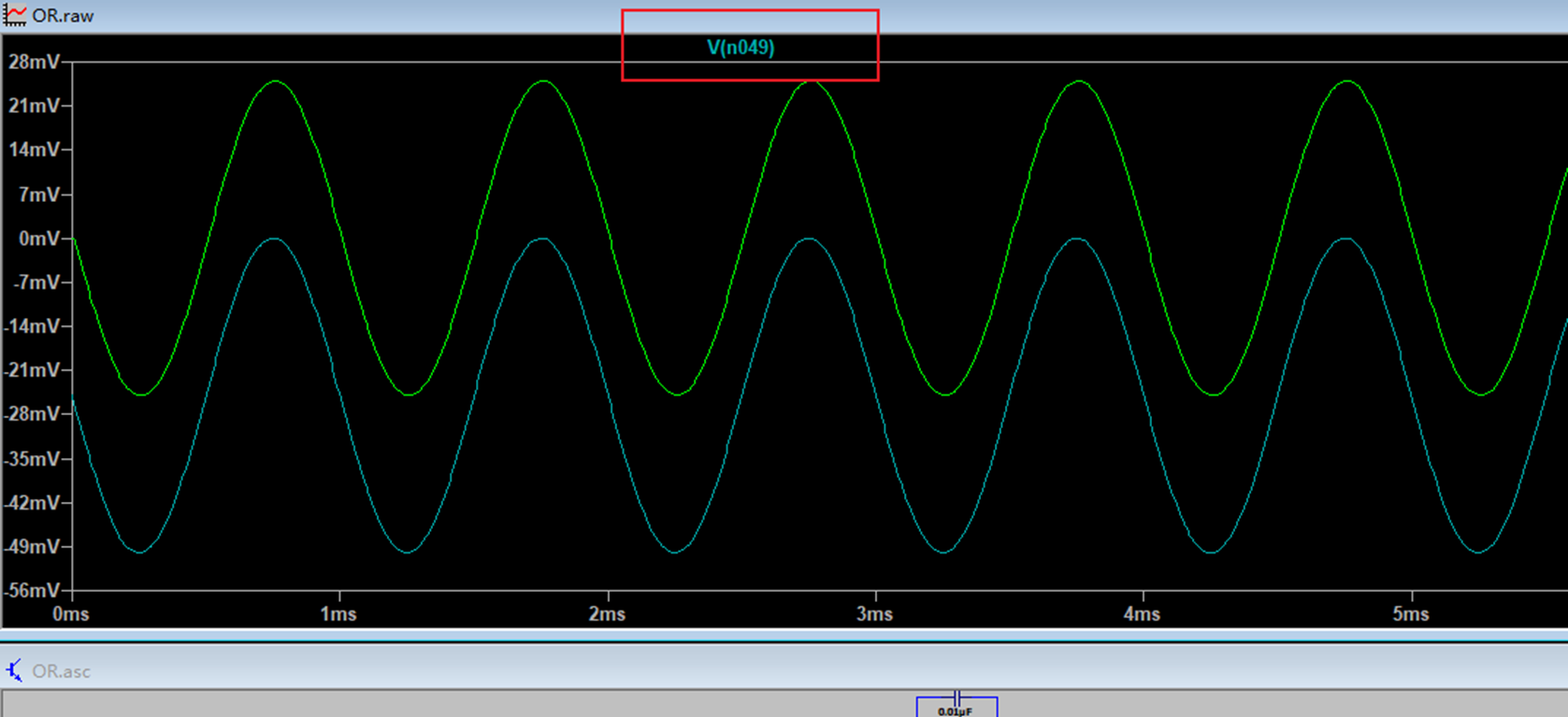

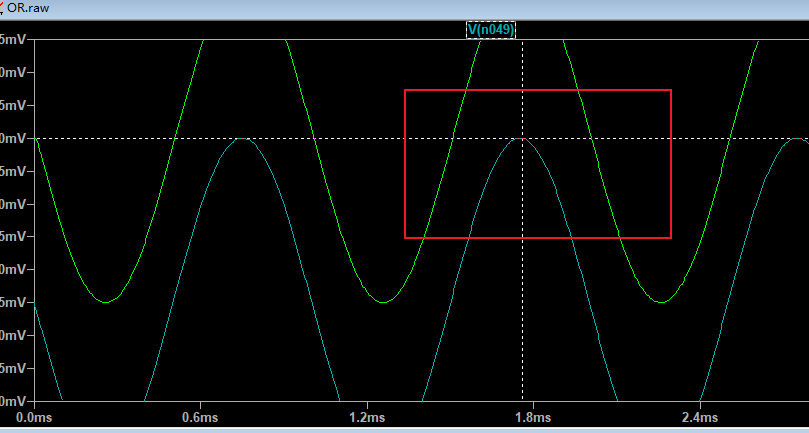

1.光标放置在波形名称上（光标会变成 小手 的形状），单击左键
2.弹出参数框及十字虚线1

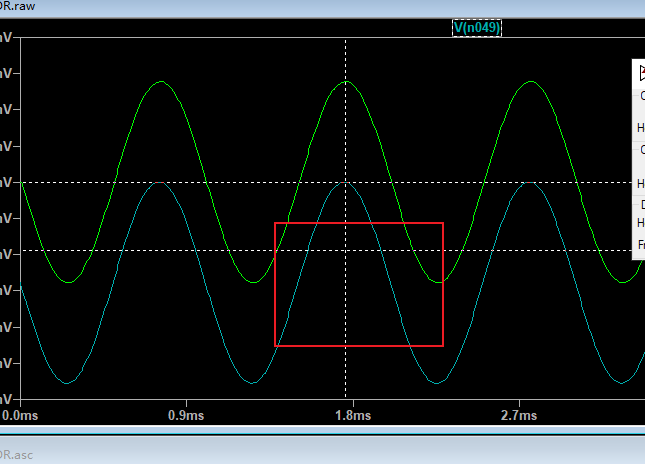

3.光标放置在十字虚线1上，摁住左键将其移动至波峰处。
4.重复操作1，生成十字虚线2，并将其拖拽到波谷处。
如上，即可测量出电压波峰、波谷、 Vpp 值。
参考
【LTspice电路仿真从入门到精通、LTspice视频教程、LTspice中文教程】https://www.bilibili.com/video/BV1Sy4y1m73e?vd_source=be33b1553b08cc7b94afdd6c8a50dc5a
【LTspice】【如何手动测量仿真波形的电压（差）值】_仿真_iStoneWalker-2048 AI社区
