摘要
为降低 SOA（半导体光放大器）的增益纹波（详见上篇文章《【SOA 仿真 5】增益纹波计算》[1]），需在 SOA 的波导腔面上镀制 AR 增透膜（抗反射膜）。本文主要介绍多层膜的反射率计算核心方法 ------ 传输矩阵法（TMM），并提供对应的 Python 代码仿真实现及两款实用的多层膜计算工具，为 AR 增透膜的设计与优化提供技术支撑。
关键词
抗反射膜(AR)，传输矩阵法(TMM)，半导体光放大器(SOA)，纹波，多层膜
1.核心公式
光学薄膜的核心是多层膜结构，通过将高折射率与低折射率薄膜交替层叠（类似三明治结构），控制膜层厚度、折射率及层数，可实现抗反射、增透、增反、滤光等特定光学功能。本文采用传输矩阵法（TMM, transfer matrix method）[2][3][4] 对多层膜特性进行分析，核心公式如下：
1.1特征矩阵公式
每个膜层都有一个自己的特征矩阵Mj，对于厚度为dj、折射率为nj，波矢量kj=2πnj/λ的层，传输矩阵为：
其中，rj为膜层界面处的菲涅尔反射系数。
1.2光的传播公式
在每一层中，电场可以表示为前向和后向传播波的叠加：
其中k是波矢量，n是复折射率，λ是波长。相邻层中场之间的关系可以用传输矩阵描述：
其中，Mj是第j层的传输矩阵，Aj、Bj分别为第j层中前向、后向电场的振幅。
1.3总传输矩阵公式
多层结构的总传输矩阵是各层矩阵的乘积：
其中，N是总层数
1.4菲涅尔系数公式
其中rj是界面处的菲涅尔反射系数。根据菲涅尔公式：
式中，n1，n2分别为相邻两介质的折射率，θ1、θ2分别为入射角与折射角。
1.5总反射和透射率公式
多层膜的总反射和透射率可以从总传输矩阵中提取：
其中A0和B0是第一层中的入射和反射场幅度，AN是最后一层中的透射场幅度。
2.python代码仿真
根据上面公式，我们编制如下代码。

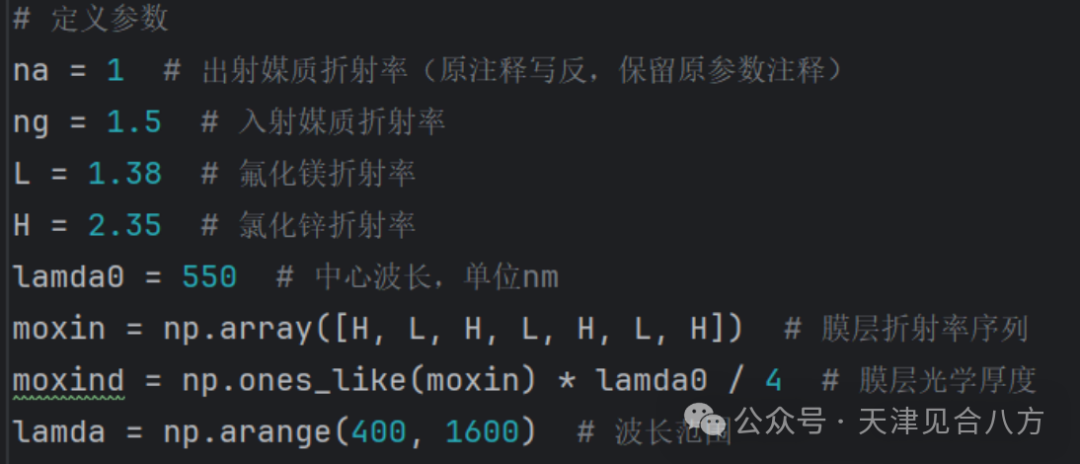

2.1定义初始参数
参数选择参考[2]，已验证程序的正确性。
2.2反射率计算

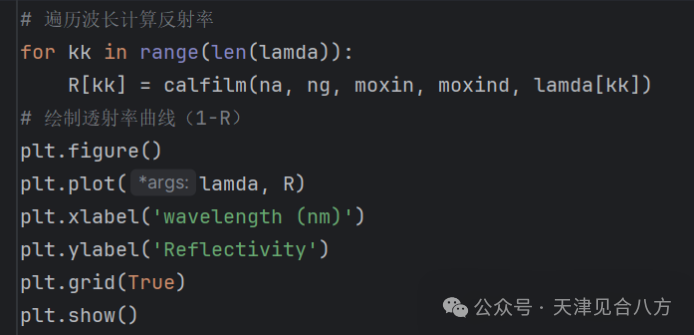

2.3绘制反射率谱
扫描整个波段，并绘制反射率谱。

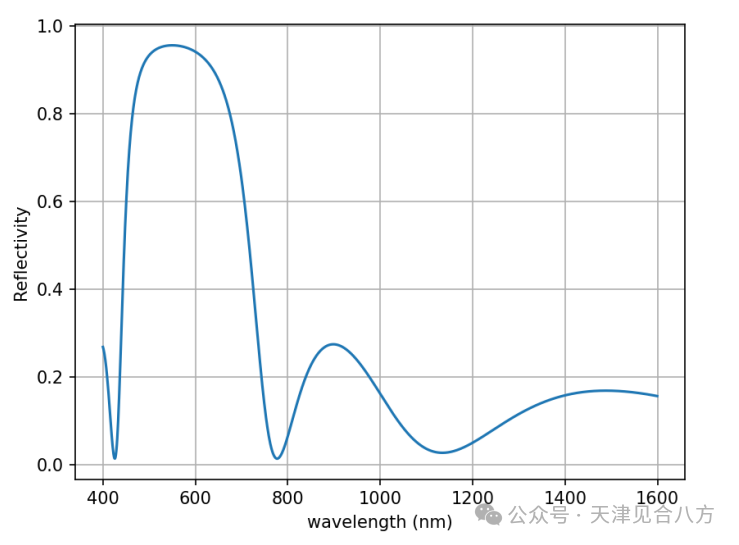

2.4 计算结果

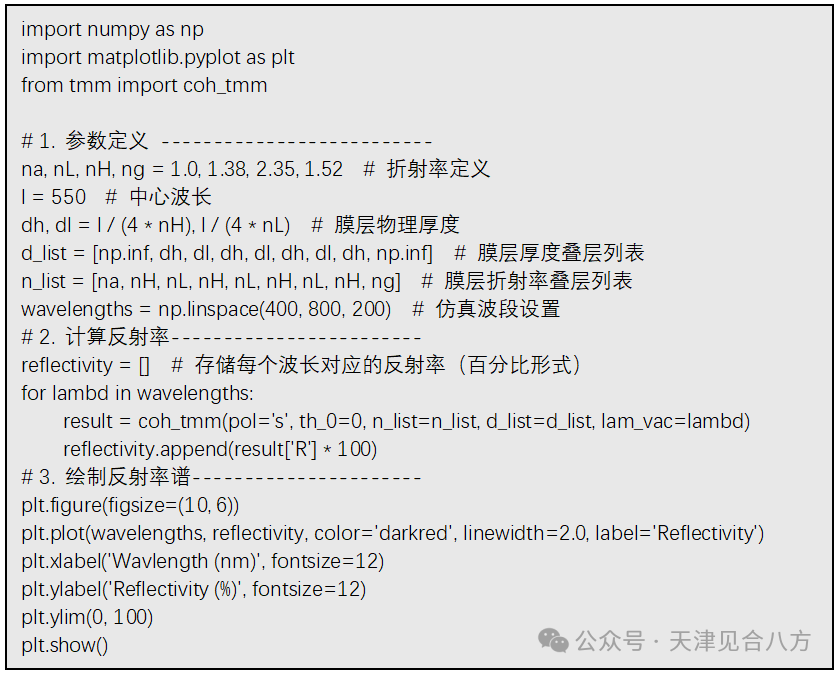

3.使用tmm库计算
python有专用的tmm库，编程更简洁。设定参数后，调用tmm的coh_mm()函数，可直接获得反射率。
4多层膜计算器

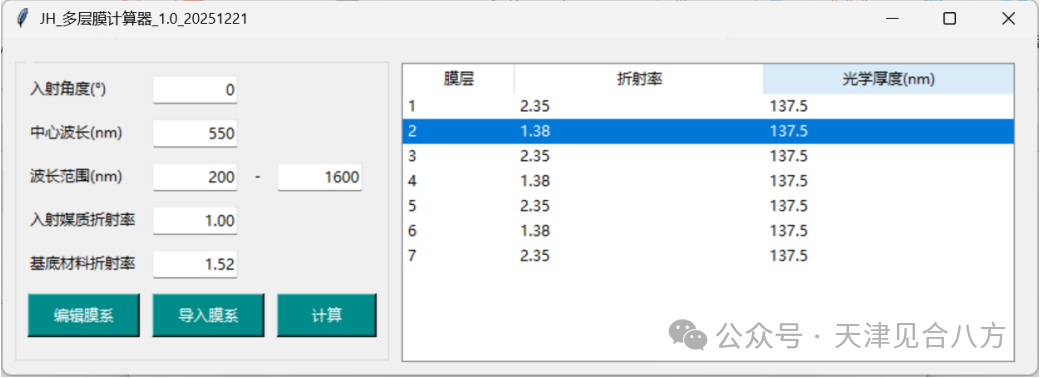

4.1见合的多层膜计算器
使用第3节方法，我们编制了一个小工具，以方便后期的镀膜的频繁计算仿真。
链接：https://drive.weixin.qq.com/s?k=AO8AoQfDABoutL2v5B
注意：编辑膜系时，里面的厚度填写应为光学厚度，通常为λ/4，λ/2，3λ/4，程序内部会自行计算物理厚度。
4.2 在线多层膜计算器
链接：https://huanghub.com/zh/tools_tmm/
这个网址是一个在线多层膜模拟工具，简洁易用且可视化。
但该工具可能有计算错误，例如配置ALG膜层组合（na=1.0, nl=1.22, ng=1.5）时，未在550nm处得到理论计算的完全增透，大家可自行验证。
