这是一份车用接插件（连接器）的通用装配说明，请根据您所使用的具体型号和制造商规范进行调整。装配质量直接关系到车辆电气系统的可靠性和安全性，请务必仔细操作。
核心原则：
安全第一： 操作前务必断开相关电源（如断开蓄电池负极）。
清洁： 保持工作环境、工具、连接器和线束端子清洁，避免灰尘、油污、金属碎屑等污染接触面。
规范： 严格遵循制造商提供的技术图纸、规格书和操作指导。
防错： 注意连接器的防错设计（如导向键、颜色编码、不同尺寸的端子腔），确保正确匹配和插入。
无损： 避免端子、导线绝缘层、连接器外壳及密封件受到损伤。
装配步骤：
准备工作：
确认物料： 核对所需组装的连接器型号、配套的端子型号、导线规格（线径）、密封塞（如有）、后盖（如有）、定位片（如有）等是否正确且完好无损。
检查工具： 准备好合适的压接钳（需匹配端子规格）、剥线钳（需匹配线径）、端子插入/取出工具（如有需要）、万用表、清洁工具（如无绒布、异丙醇）、放大镜（用于检查端子压接质量）等。确保压接钳的模具尺寸与端子匹配。
阅读规范： 仔细阅读制造商提供的装配说明和端子压接规范。

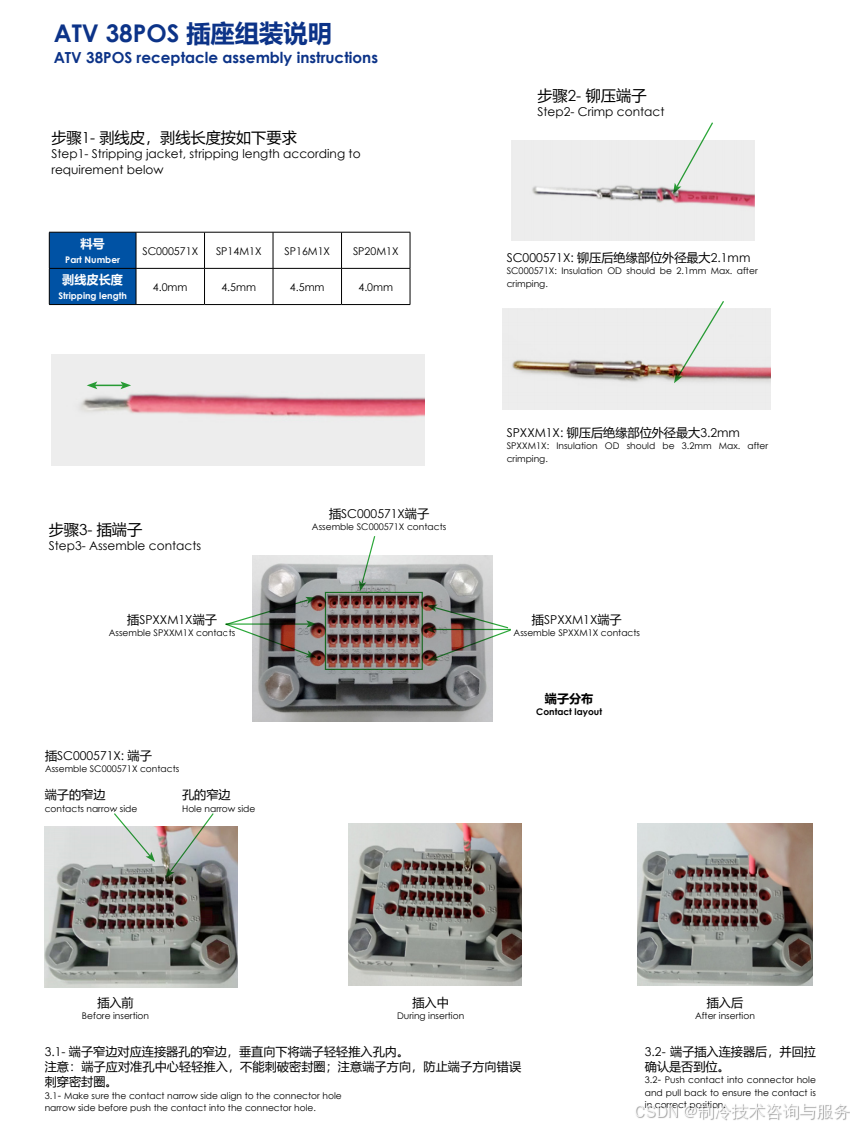

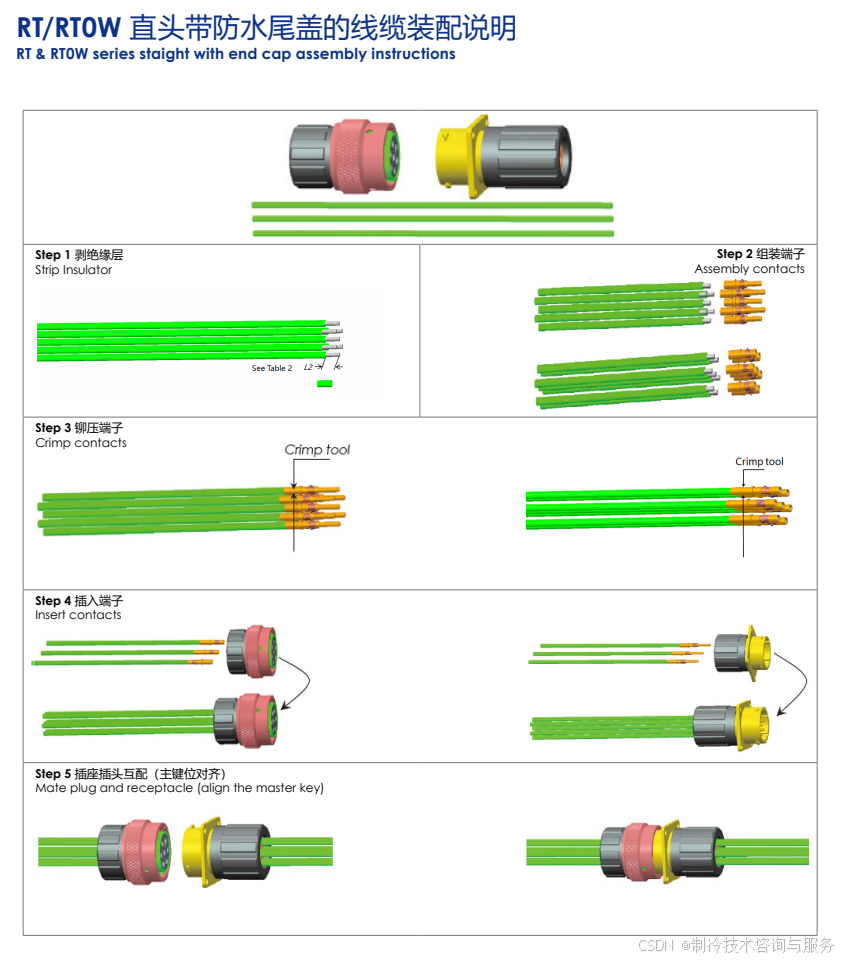

线束准备：
剥线： 使用剥线钳剥离导线末端的绝缘层。剥线长度必须严格符合端子制造商的规定（通常会在压接钳或端子上标明）。过长可能导致短路，过短可能导致压接不良。
示例：若规范要求剥线长度为 L s t r i p = 6 ± 0.5 mm L_{strip} = 6 \pm 0.5 \text{ mm} Lstrip=6±0.5 mm，则需精确控制在此范围内。
检查导线： 剥线后，检查导线铜丝是否整齐、无损伤、无断股。如有损伤，需剪断重新处理。

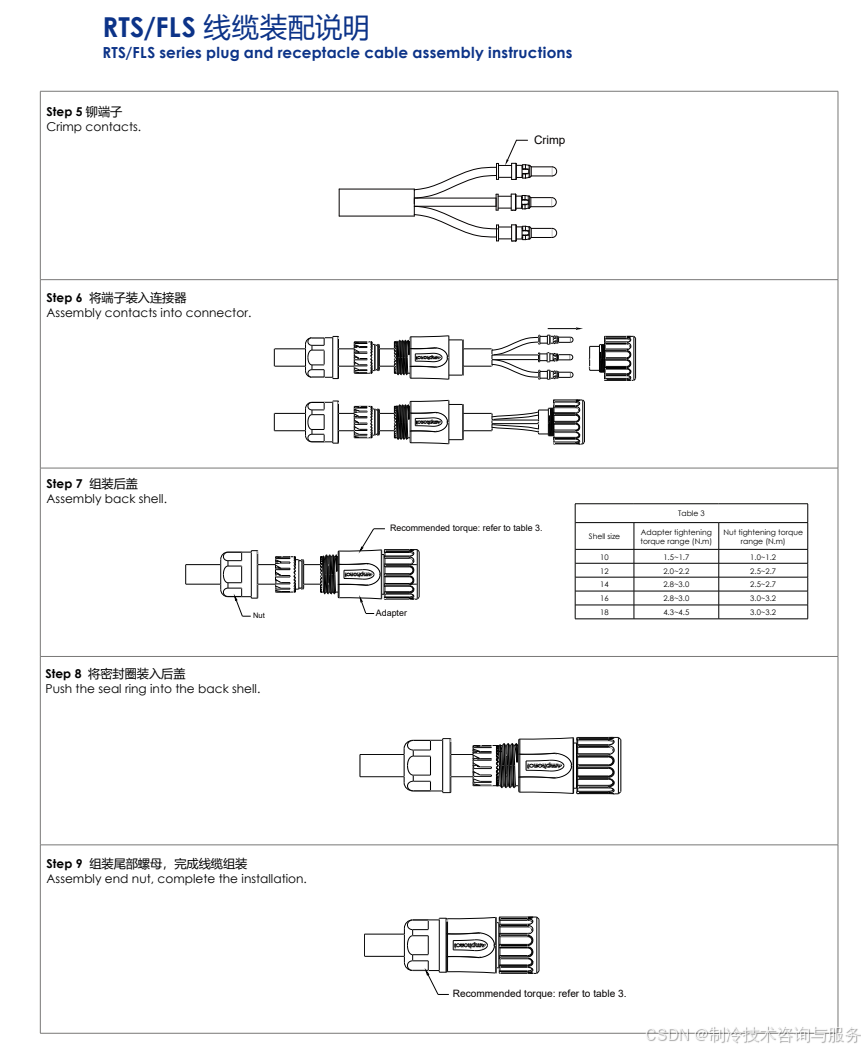

端子压接：
关键步骤！ 这是保证电气连接可靠性的核心环节。
放置端子： 将端子正确放入压接钳的对应模具卡槽中。
插入导线： 将剥好线的导线铜丝端完全插入端子尾部的线筒（Barrel）内，确保导线绝缘层前端顶住线筒的绝缘压接翼（如有）。
压接操作：
用力均匀、一次压接到位，听到"咔哒"声或感觉钳子到位。
压接点通常包括：
导体压接： 压紧导线铜丝，提供电气导通和机械强度。
绝缘压接： 压紧导线绝缘层，提供应力释放，防止线芯受力。
压接后检查：
目视检查：导体压接部分应紧密包裹铜丝，无松散；绝缘压接部分应压紧绝缘皮，但不损伤铜丝；端子无变形、开裂；压接位置正确（导体和绝缘压接区域）。
拉力测试（抽检）：按规范对压接点进行拉力测试，应达到规定的最小拉力值 F m i n F_{min} Fmin。
截面检查（抽检/必要时）：剪开压接点，检查铜丝应被紧密压实，无空隙。

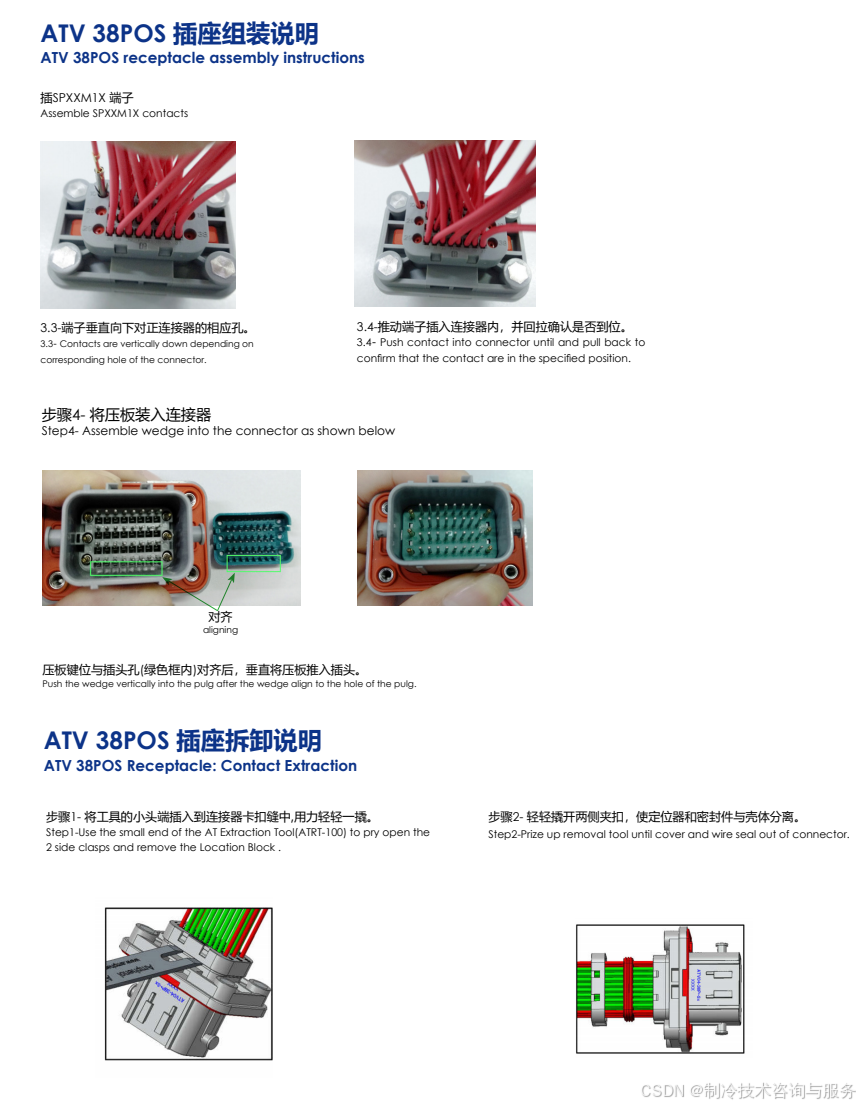

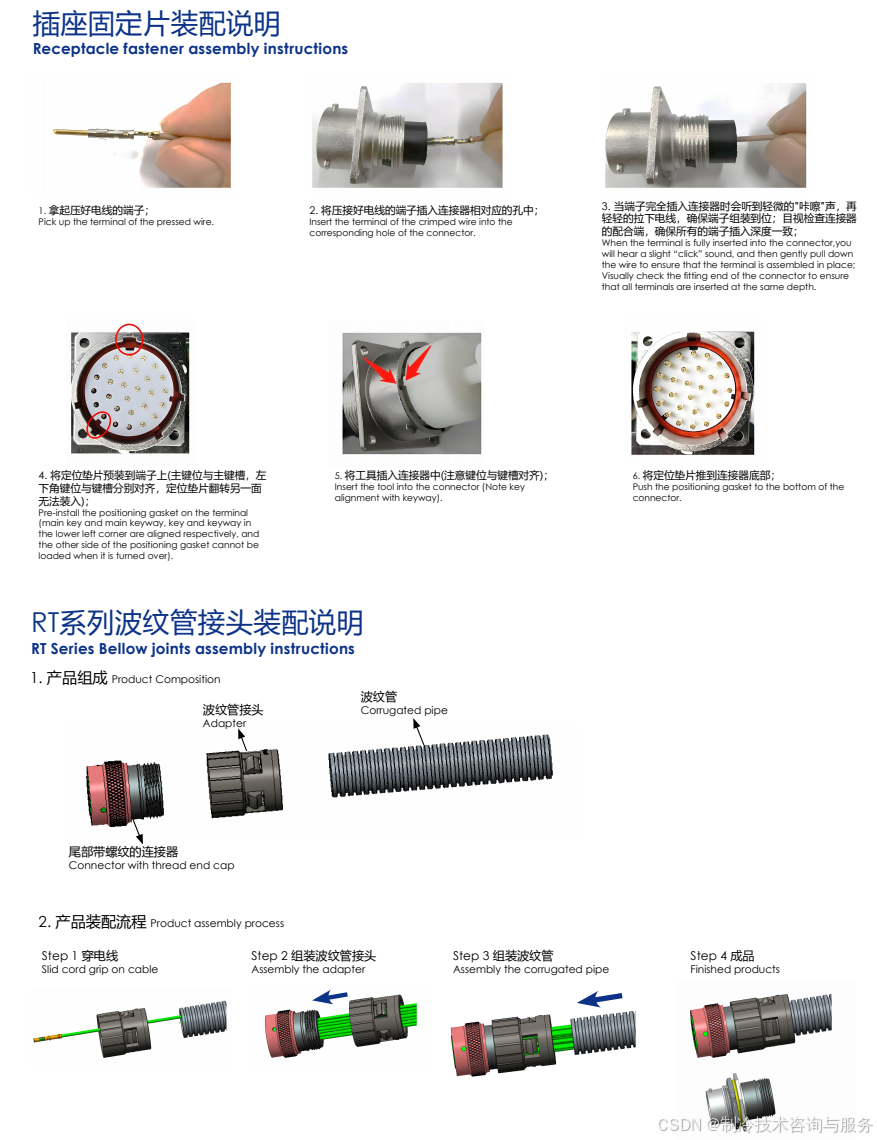

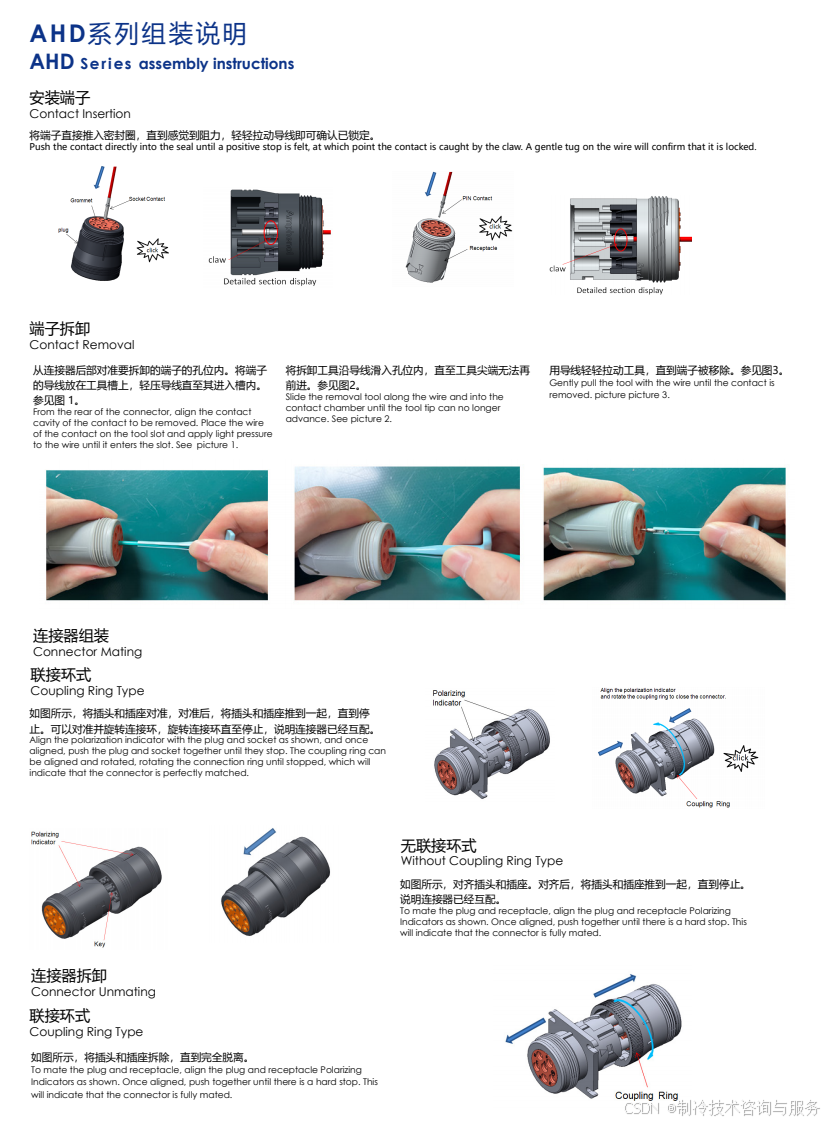

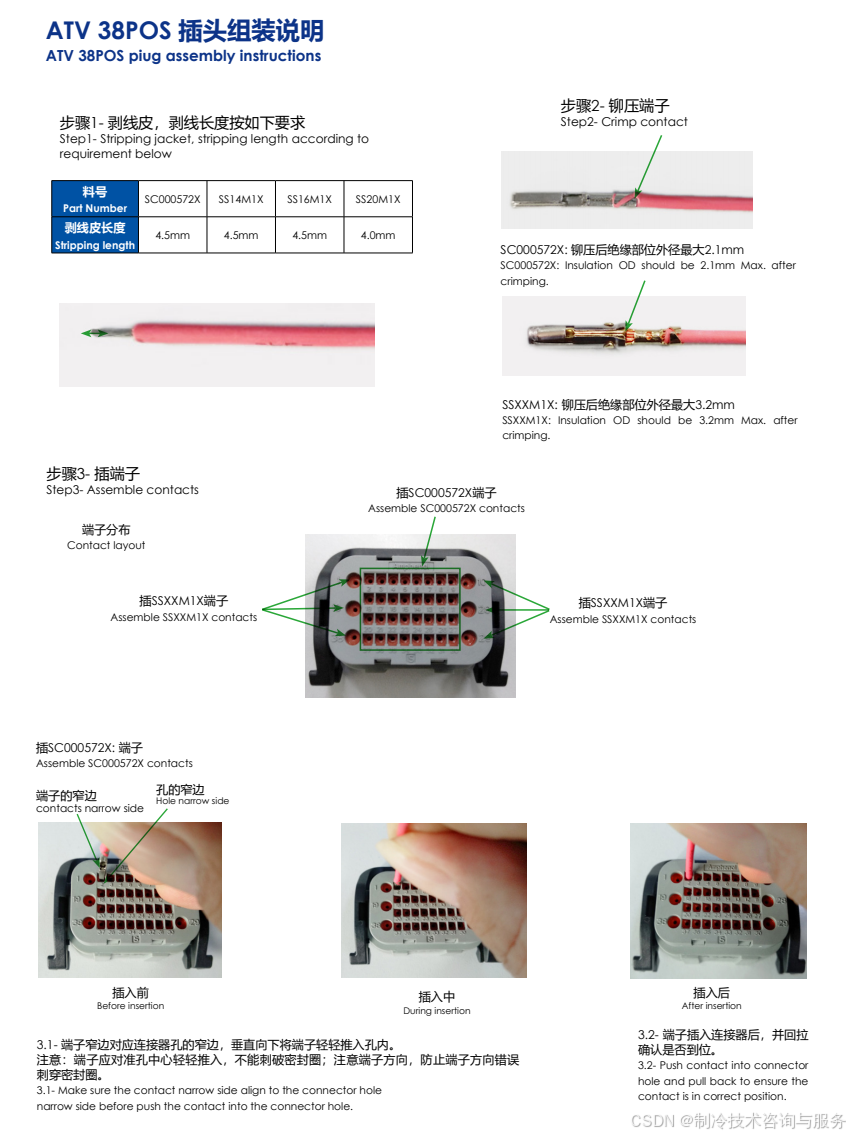

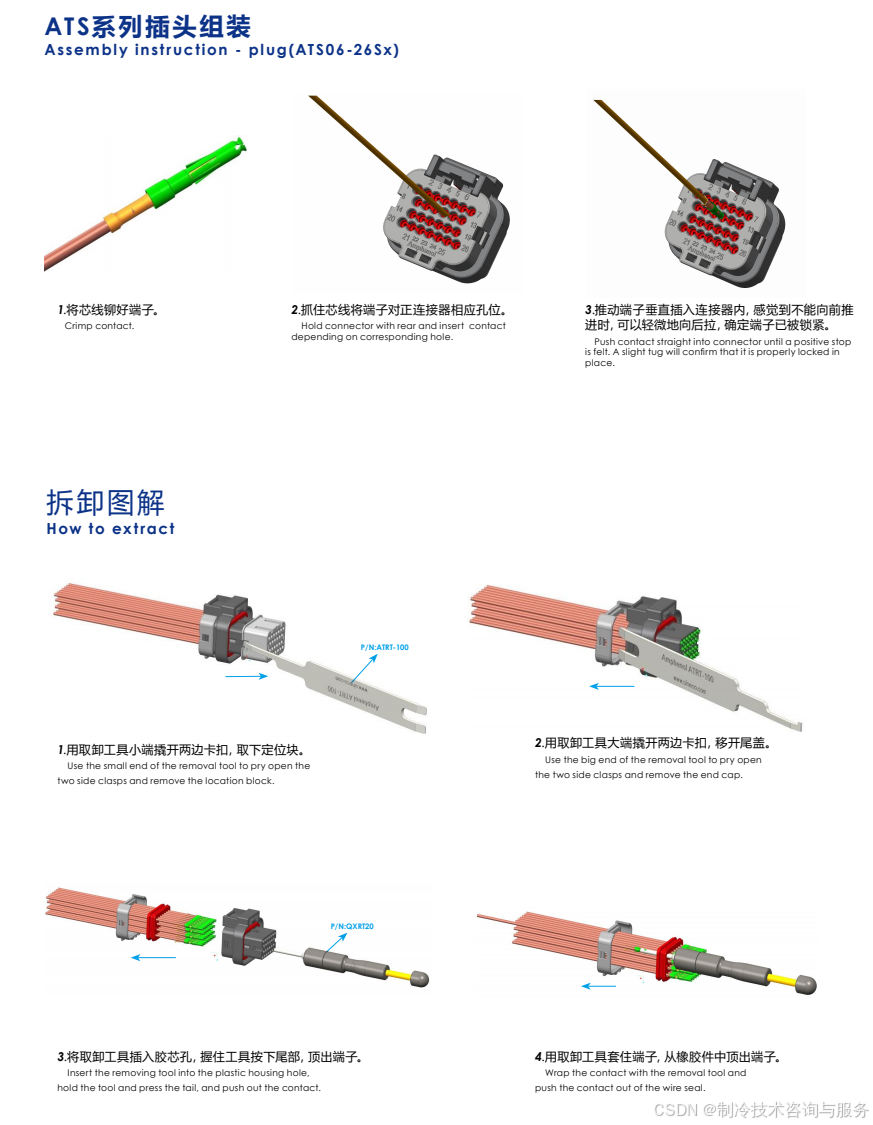

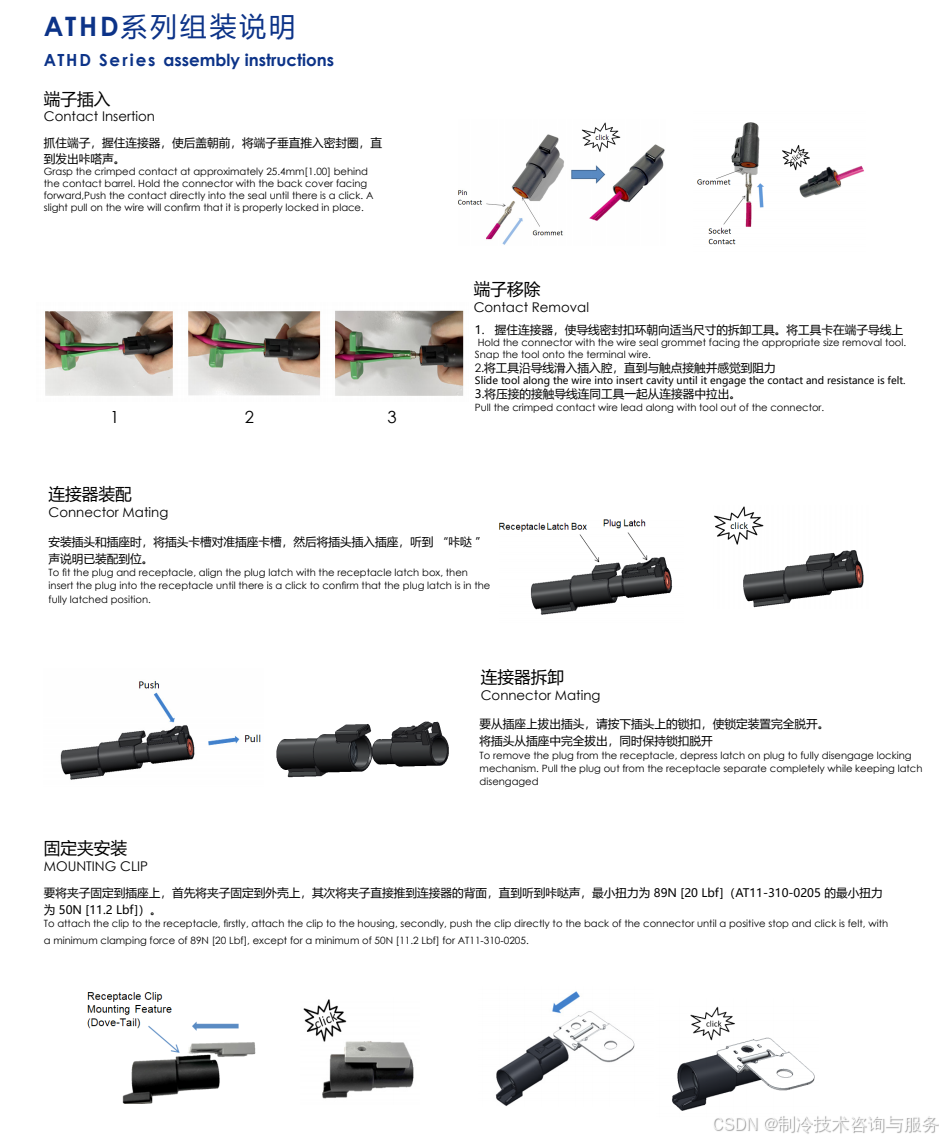

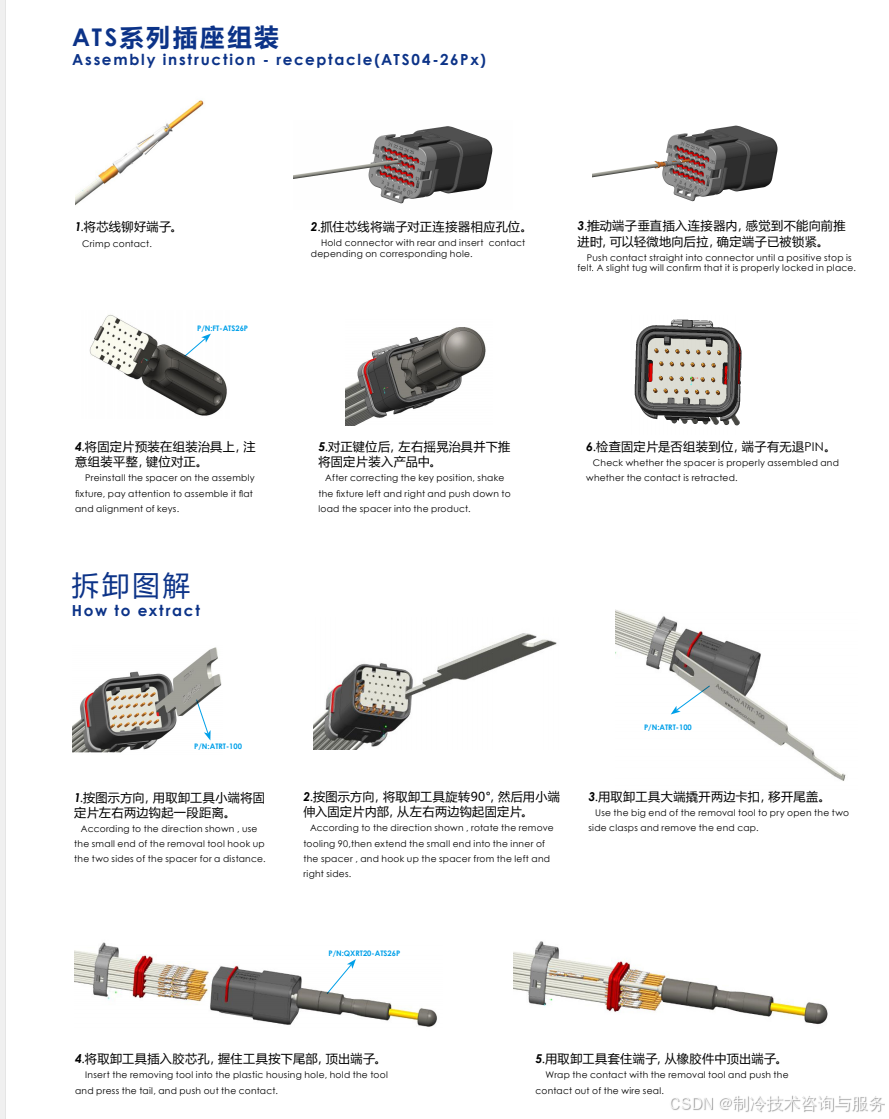

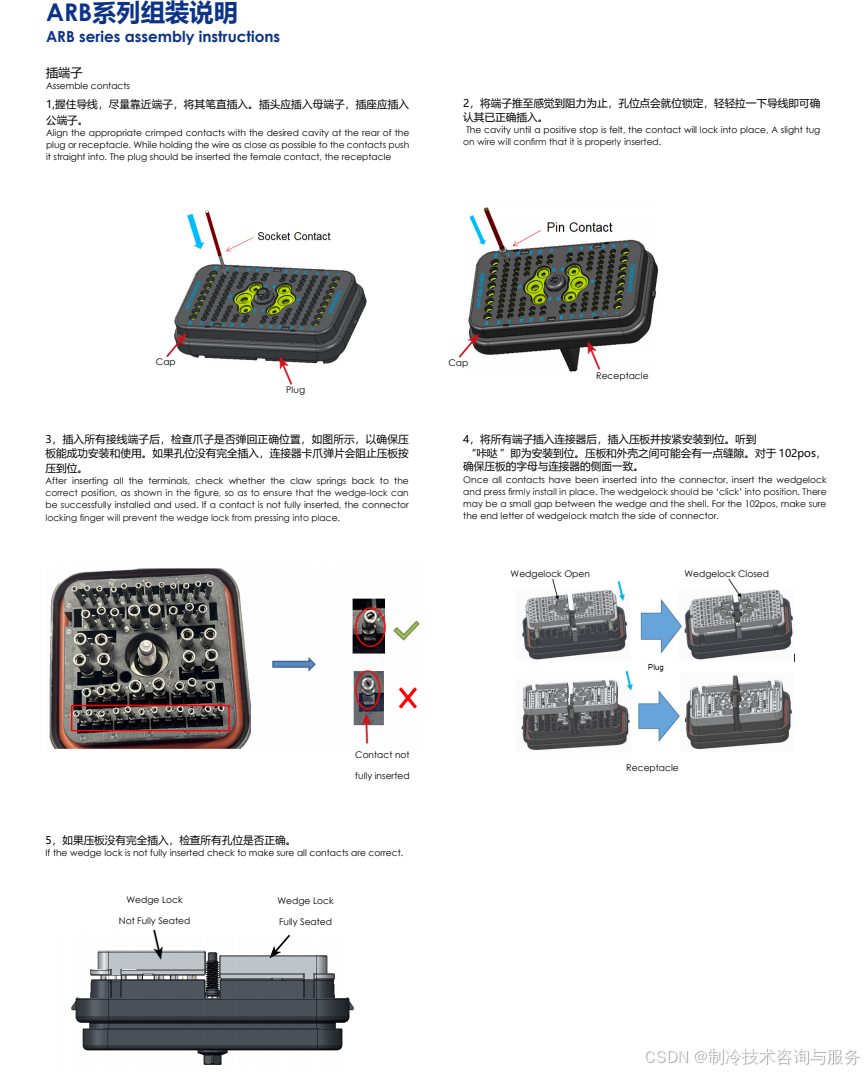

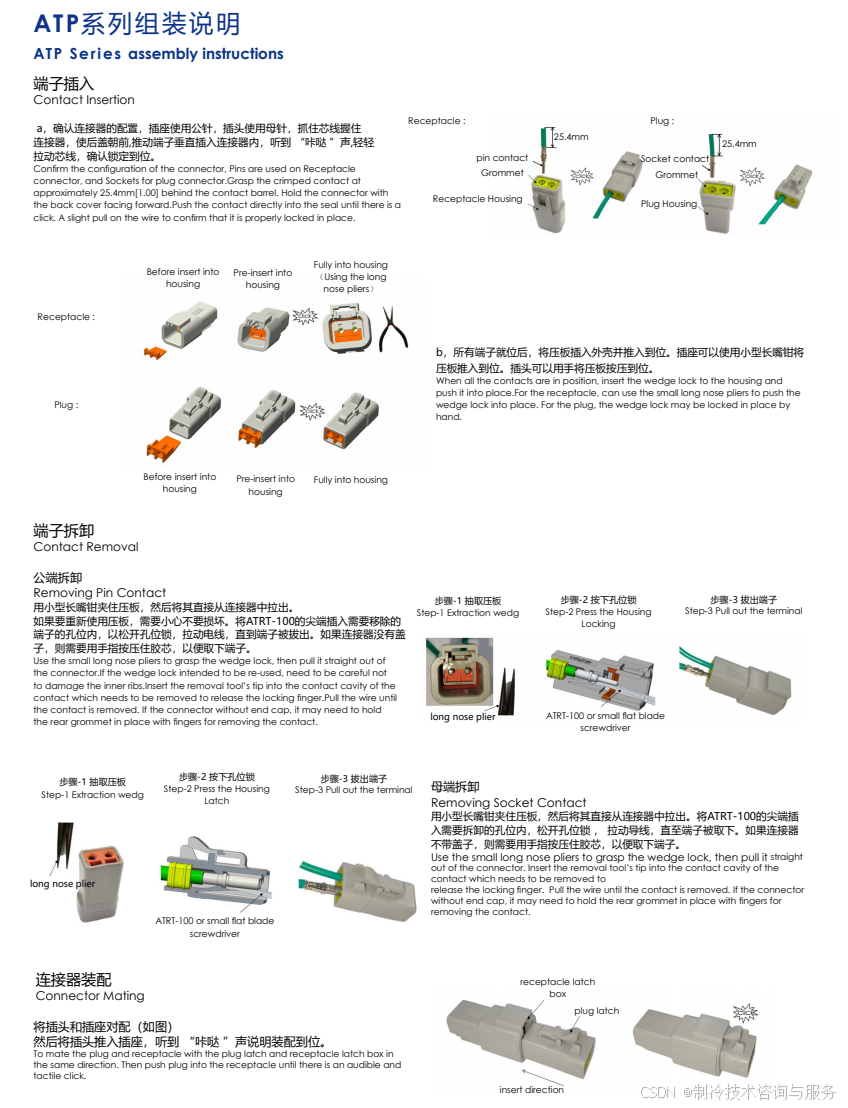

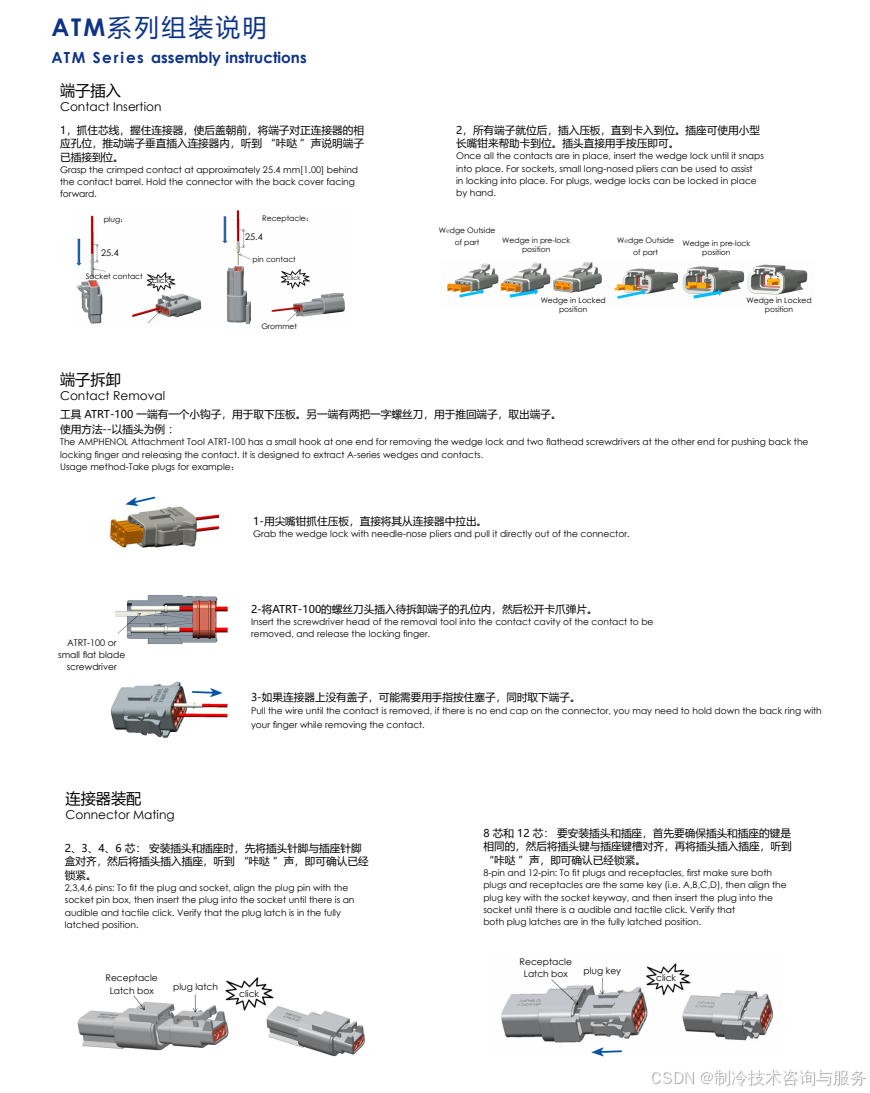

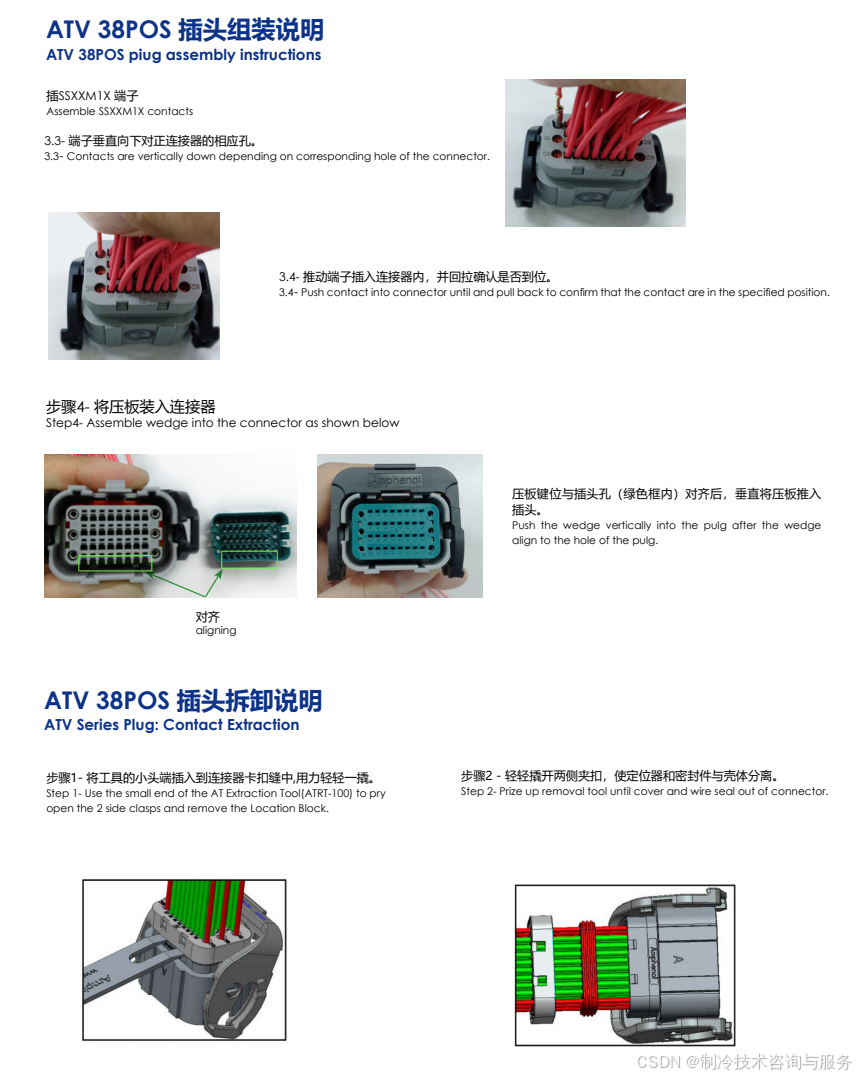

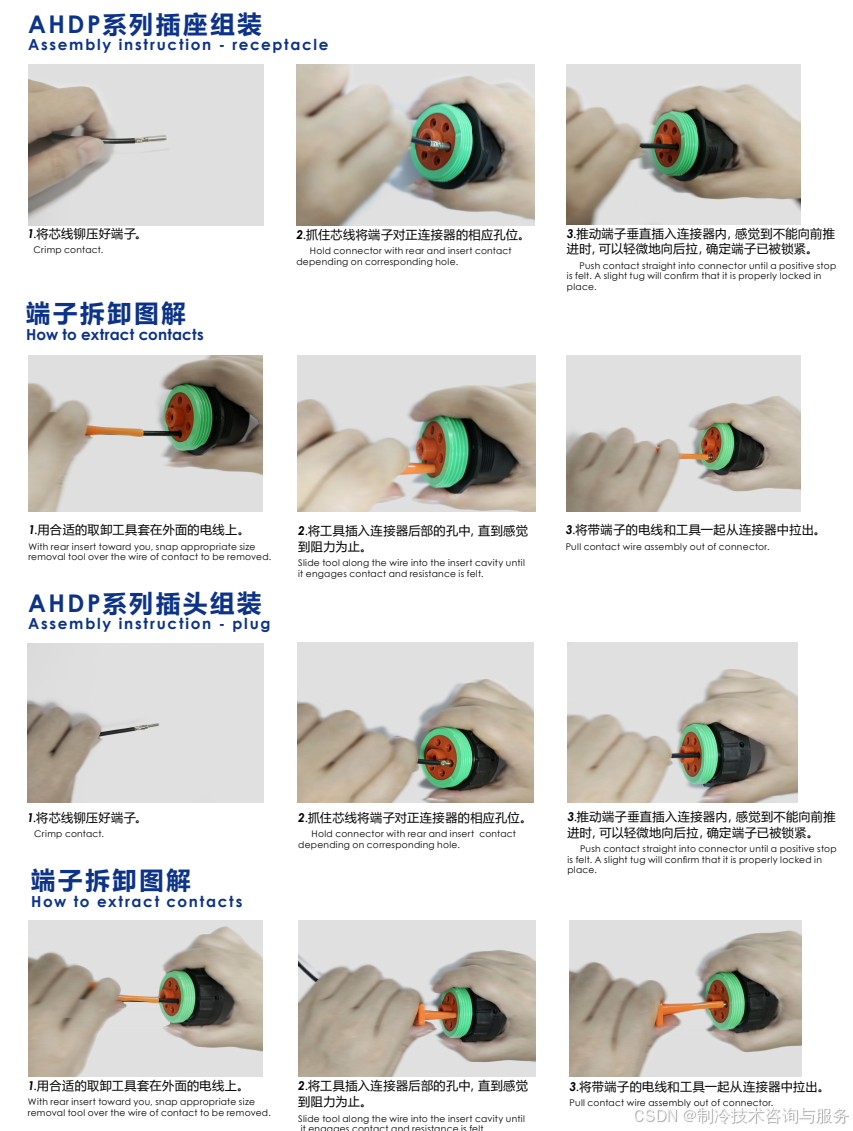

端子插入连接器：
确认方向： 确保端子在插入前方向正确（通常有防呆设计）。
使用工具： 通常需要借助专用的端子插入工具（塑料或金属推杆），将端子平稳、笔直地推入连接器壳体对应的腔室（Cavity）内，直到听到"咔哒"一声，表示端子的锁止机构（Primary Lock）已完全到位并锁住。用力不当可能导致端子或锁舌损坏。
检查到位： 轻轻向后拉拽导线，确认端子已被锁止，无法拉出。检查端子前端是否与连接器壳体的止挡面平齐。
注意顺序： 如果连接器有多个端子腔，按照图纸规定的顺序插入端子，避免错位。
安装密封件（如适用）：
对于防水型连接器，需要在插入端子前或后（根据设计）安装密封塞（Seal Plug）到连接器壳体的密封孔内，或者将线束密封件（Wire Seal）套在导线上再插入端子。确保密封件安装到位、方向正确、无扭曲或损伤。

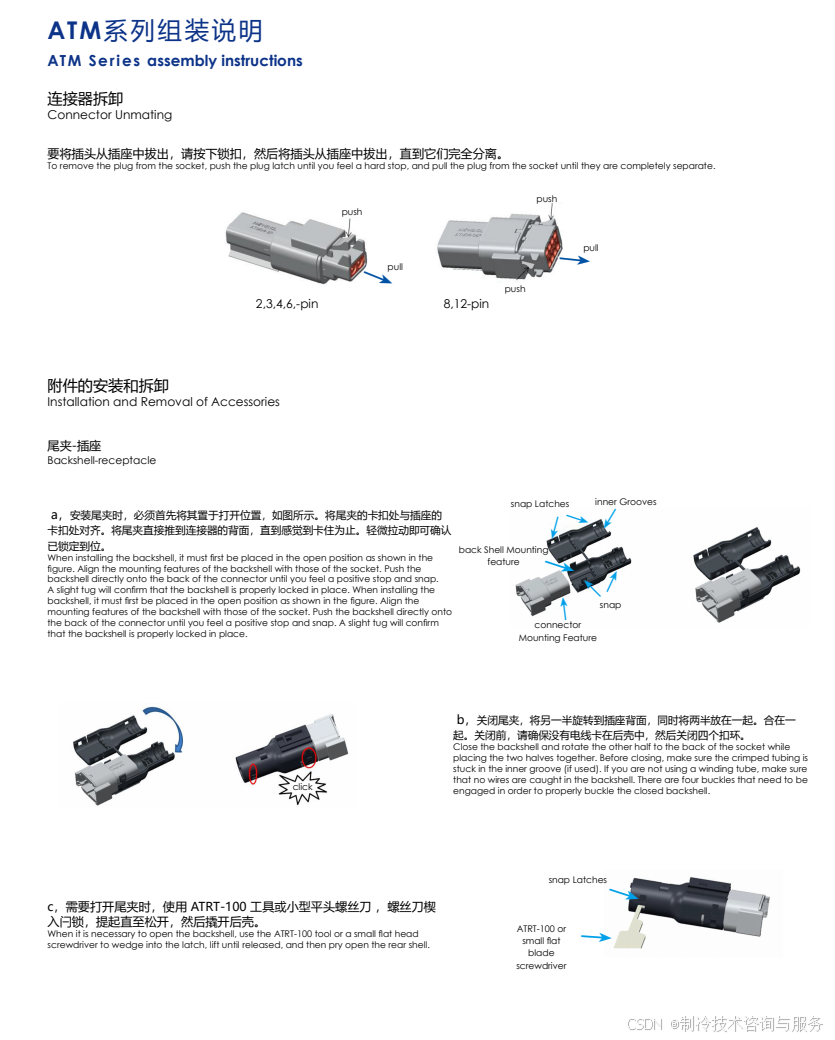

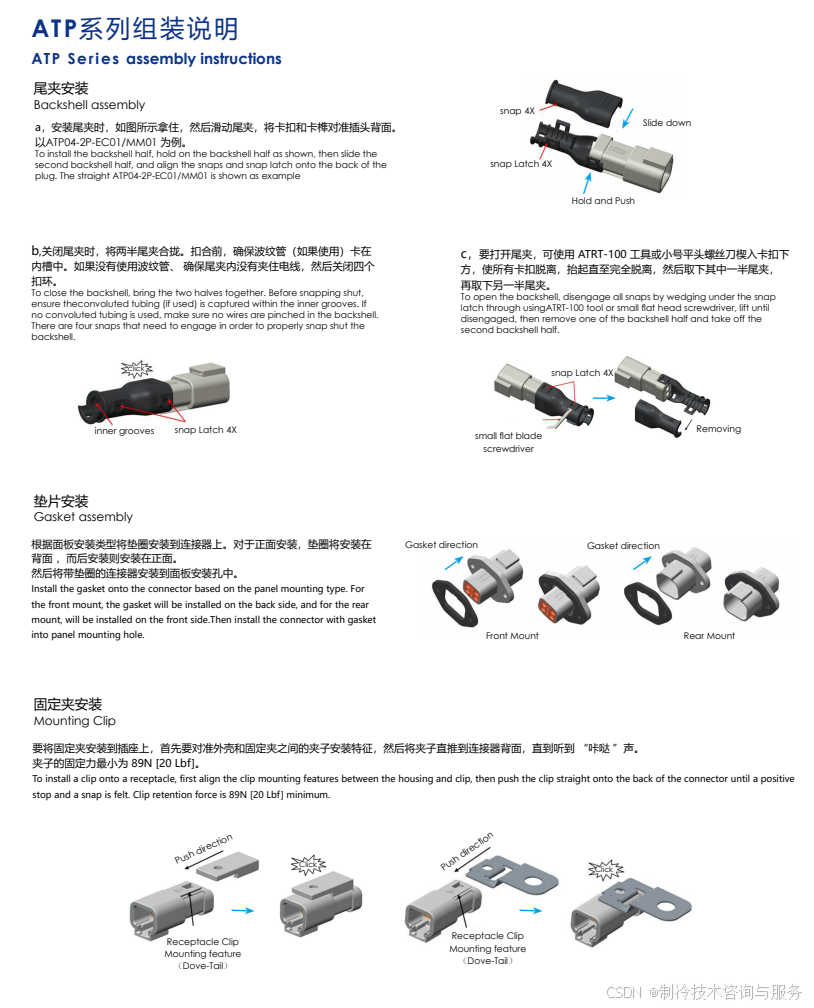

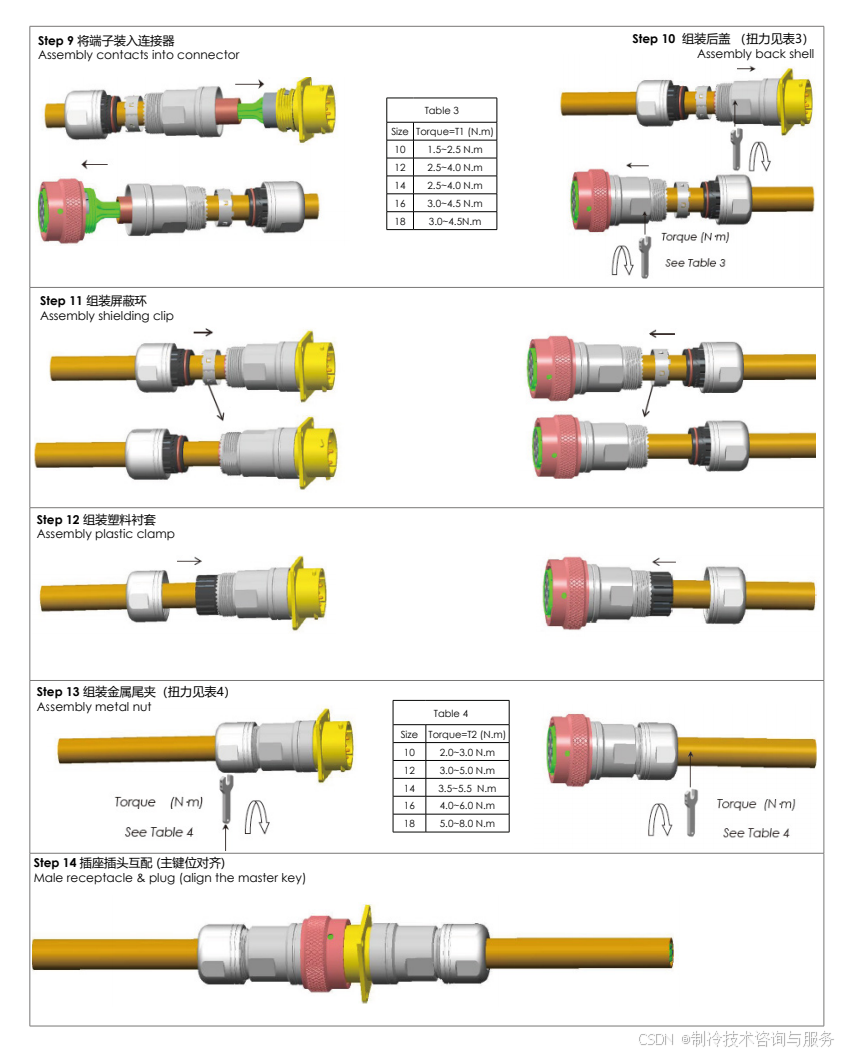

安装连接器后盖/二次锁（如适用）：
部分连接器配有后盖（Backshell）或二次锁（Secondary Lock/Cavity Plug）。后盖用于保护端子尾部并提供应变释放。二次锁在端子插入所有腔室后安装，提供额外的锁定保护，防止端子意外退出。按照规范安装并确保其完全锁止到位。

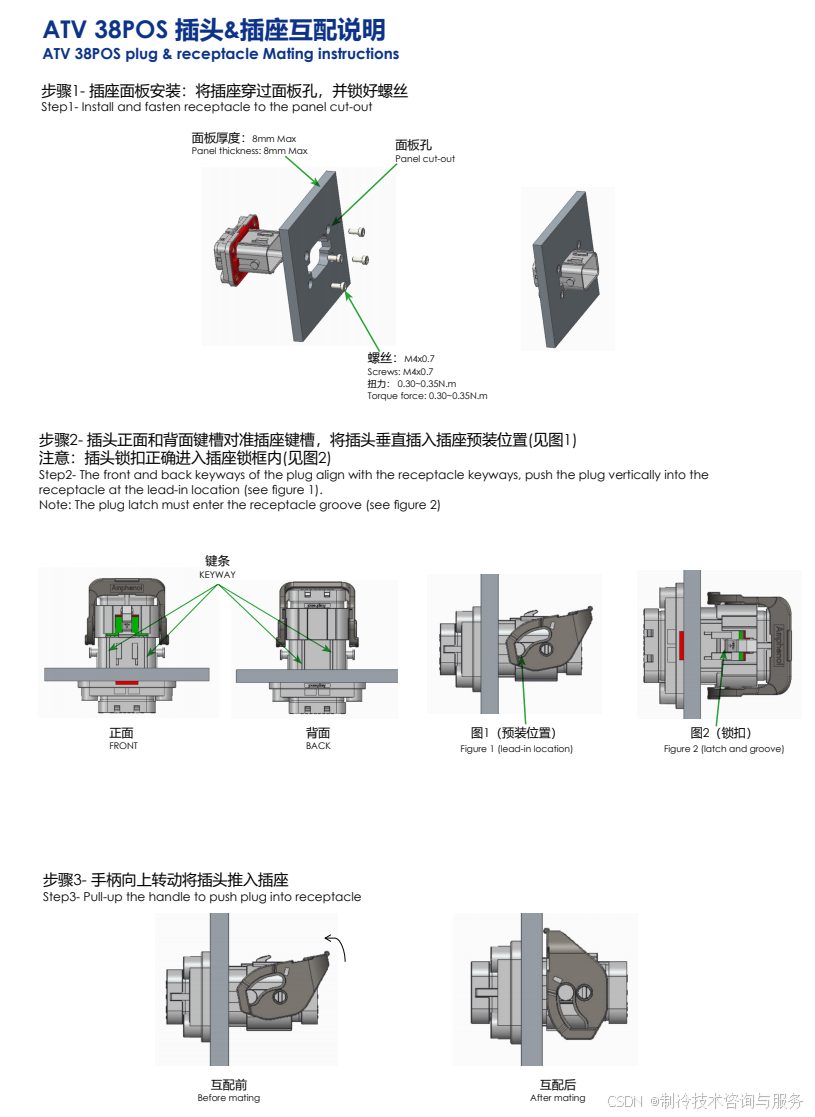

连接器对接（插合）：
清洁： 对接前再次检查插针（Pin）和插孔（Socket）接触部位是否清洁。
对准： 对准公端（Plug）和母端（Receptacle）连接器的导向键或防错结构。
插合： 平稳、笔直地将两个连接器推到一起，直到听到或感觉到锁止机构（如卡扣、螺栓）完全啮合并锁紧。避免倾斜用力。
检查： 确认连接器完全插合到位，锁止机构牢固有效。轻轻摇晃，应无松动感。
最终检查与测试：
外观检查： 检查整个线束和连接器装配有无损伤、变形，端子是否完全插入到位，锁止机构是否有效，密封件是否安装正确。
导通测试： 使用万用表测试相关电路的导通性，确认无断路。
绝缘测试： 对线束进行绝缘电阻测试（如适用），确认绝缘良好。
防水测试（如适用）： 对防水型连接器进行气密性或喷水测试，确认密封性能。
重要提示：
以上为通用流程，必须以您所使用的连接器和端子的具体制造商规范为准。
不同种类（如板端、线端）、不同规格（如信号、电源）的连接器在细节上会有差异。
操作不当可能导致接触电阻增大、接触不良、短路、断路、密封失效等问题，影响车辆功能甚至安全。务必谨慎操作。
保存好装配记录，便于追溯。
