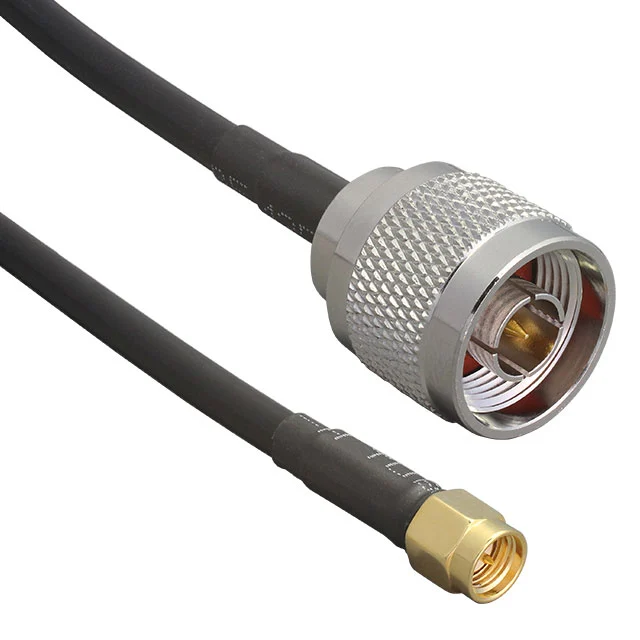

同轴射频线缆隔离度测试是射频器件/线缆性能验证的核心项目，其主要是测量被测件一个端口输入信号时，另一端口泄露信号的衰减程度，衰减值越高，隔离度越好。因此在测试前，我们先明确测试目标：隔离度 = 输入信号功率 - 泄露信号功率，本文将从核心前提、测试准备、核心场景测试步骤、关键注意事项及合格判定标准五个维度，详细拆解实操流程，覆盖两类核心应用场景。
一、核心前提
- 测试场景梳理
同轴射频线缆隔离度测试核心针对两类场景，不同场景测试方法存在差异，需先明确测试对象：
- 场景1：同轴射频线缆器件端口隔离度：适用于功分器、耦合器、开关、滤波器等器件，核心测试输入端口与隔离端口的信号泄露情况。
- 场景2：同轴线缆自身隔离度：针对多根同轴缆并行敷设的场景，测试一根线缆传输信号时，对另一根线缆产生的串扰，本质是检测线缆间的电磁耦合泄露程度。
- 核心判定规则
隔离度数值在射频测试中通用表示为负数，但实际表述时取绝对值。例如测试得到数值-80dB，即说明隔离度为80dB，数值越大代表隔离效果越好。
二、测试前必备准备
- 必备仪器选型
可根据测试精度需求、成本预算选择对应方案，具体特性如下：

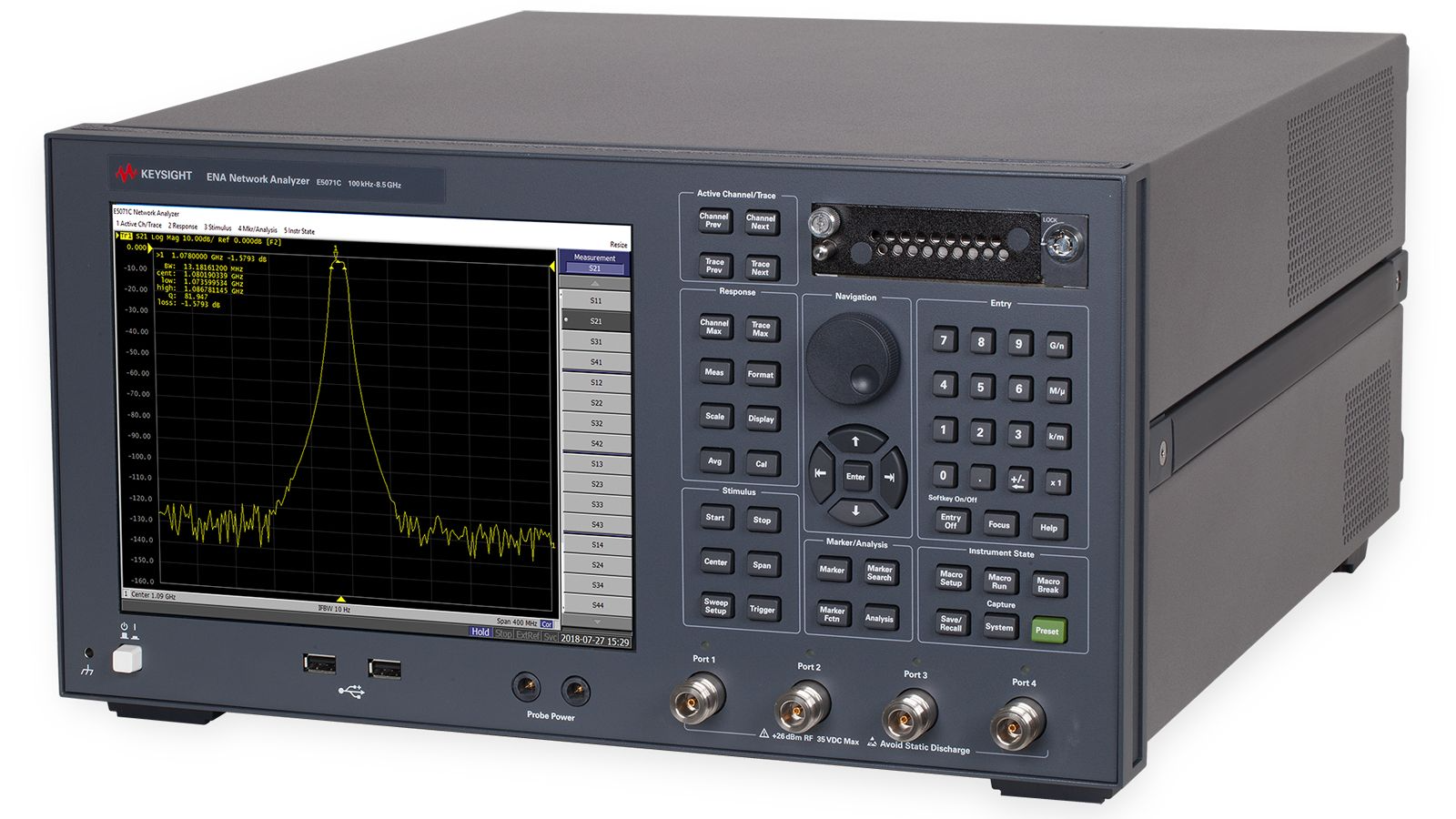

- 方案1：核心仪器为矢量网络分析仪（VNA）。该方案适用于器件端口隔离测试、短距离线缆隔离测试，精准度高，是射频测试的金标准。
- 方案2：核心仪器为信号源+频谱分析仪。该方案适用于线缆串扰测试、大衰减隔离度测试，精准度中等，适合无VNA设备的场景。
- 必备耗材清单
耗材选择直接影响测试精度，需匹配被测件参数及测试场景，具体包括：
- 匹配负载：采用50Ω标准阻抗，功率与被测频段需匹配，用于终端接匹配，避免反射干扰测试结果。
- 低损耗同轴测试线：准备2~3根，频段需完全覆盖被测件工作频段，要求插损≤0.5dB/m，减少线损带来的误差。
- 转接接头：接口类型需与被测件匹配，优先选用直通接头，降低转接损耗。
- 关键校准步骤
无论选择哪种测试方案，测试前必须完成校准，目的是消除测试线、接头的插损和反射影响，确保读数仅反映被测件的隔离度性能。具体校准流程如下：
- 方案1（VNA校准）：执行"二端口全校准"，校准频段需与被测件工作频段一致，校准完成后保存校准文件备用。
- 方案2（信号源+频谱仪校准）：执行"链路损耗校准"：先将信号源输出固定功率，直接连接频谱仪接收，记录此时频谱仪的读数A；后续接入被测件测试时，用最终测得的读数减去A，即可得到真实的泄露功率。
三、核心场景1：同轴射频线缆器件端口隔离度测试
本场景以"二端口器件"为测试示例，核心测试输入端口1与隔离端口2的隔离度，流程具有通用性，可适配所有多端口同轴器件。
- 仪器参数设置
将VNA开机预热30分钟，随后设置测试参数：测试频段需完整覆盖被测件工作频段；测试参数选择"P参数"，并勾选"S21"------射频测试中，S21参数直接对应隔离度。 - 被测件连接
- VNA端口1 → 低损耗测试线 → 被测件输入端口；
- 被测件隔离端口 → 低损耗测试线 → VNA端口2；
- 被测件其余闲置端口：必须接入50Ω匹配负载！
- 测试执行与读数解读
启动VNA测试功能，屏幕将显示S21曲线，需读取全频段内的S21数值：曲线最低点（数值最负）对应最佳隔离度，最高点对应最差隔离度；测试需重点记录全频段内的最差隔离度数值。 - 多端口器件测试拓展
对于三端口及以上器件，测试逻辑一致：测端口1与端口2的隔离度时，端口3接匹配负载；测端口1与端口3的隔离度时，端口2接匹配负载，依次完成所有目标端口对的测试即可。
四、核心场景2：同轴线缆自身隔离度测试
本场景核心测试"激励线缆"信号对"被测线缆"的串扰效果，需模拟实际敷设场景，提供两类测试方案供选择。
方案A：VNA测试
- 场景准备：取2根同规格的被测同轴缆，按照实际应用中的敷设方式摆放。
- VNA设置：完成二端口校准，测试频段覆盖线缆工作频段，勾选"S21"参数。
- 连接方式：激励端为VNA端口1 → 测试线 → 线缆A一端，线缆A另一端接50Ω匹配负载；被测端为线缆B一端 → 测试线 → VNA端口2，线缆B另一端接50Ω匹配负载。
- 测试与读数：启动测试后，S21数值即为两根线缆的隔离度，数值越负说明隔离效果越好。
方案B：信号源+频谱仪测试 - 仪器设置：信号源输出固定频率、固定功率；频谱仪设置为中心频率与信号源一致，分辨率带宽10kHz，视频带宽100kHz，衰减设为0dB。
- 链路校准：先将信号源与频谱仪直接连接，记录频谱仪读数P0，作为基准值。
- 被测线缆连接：按实际敷设场景摆放两根被测线缆，激励端为信号源 → 测试线 → 线缆A一端，线缆A另一端接50Ω匹配负载；被测端为线缆B一端 → 测试线 → 频谱仪，线缆B另一端接50Ω匹配负载。
- 隔离度计算：读取频谱仪当前读数P1，根据公式"隔离度= P0 - P1"计算，示例：10 - (-70) = 80dB，即该场景下线缆隔离度为80dB。
- 全频段测试：改变信号源输出频率，重复上述步骤，记录全频段内的最差隔离度。
五、测试关键注意事项
90%的测试误差源于操作不规范，需重点关注以下要点：
- 阻抗匹配是核心：所有闲置端口必须接50Ω匹配负载，否则会产生反射信号，叠加到泄露信号中，导致隔离度读数偏高。
- 测试环境需屏蔽：射频信号易受外界干扰，测试时优先在屏蔽室/屏蔽箱内进行；若无屏蔽设备，需远离大功率射频设备。
- 测试线保持固定：测试过程中，测试线不可随意弯折、移动，否则会导致线损变化，引发读数波动；优先选用刚性测试线，减少形变影响。
- 频段适配性检查：仪器、测试线、接头的工作频段必须完整覆盖被测件工作频段，超出频段范围会出现插损陡增，导致测试结果无效。
- 避免功率过载：信号源输出功率需≤被测件额定功率，否则会烧毁被测件，同时非线性失真会严重影响隔离度读数的准确性。
六、隔离度合格判定标准
同轴射频线缆隔离度无统一国标，核心依据被测件的应用场景判定，以下为行业通用要求：
- 射频开关/功分器：中频段（≤6GHz）隔离度≥60dB，高频段（≥6GHz）隔离度≥50dB；
- 耦合器：隔离度≥70dB；
- 车载/军工同轴缆（并行敷设）：抗电磁干扰要求高，隔离度≥80dB；
- 民用同轴缆：隔离度≥60dB即可满足常规使用需求。

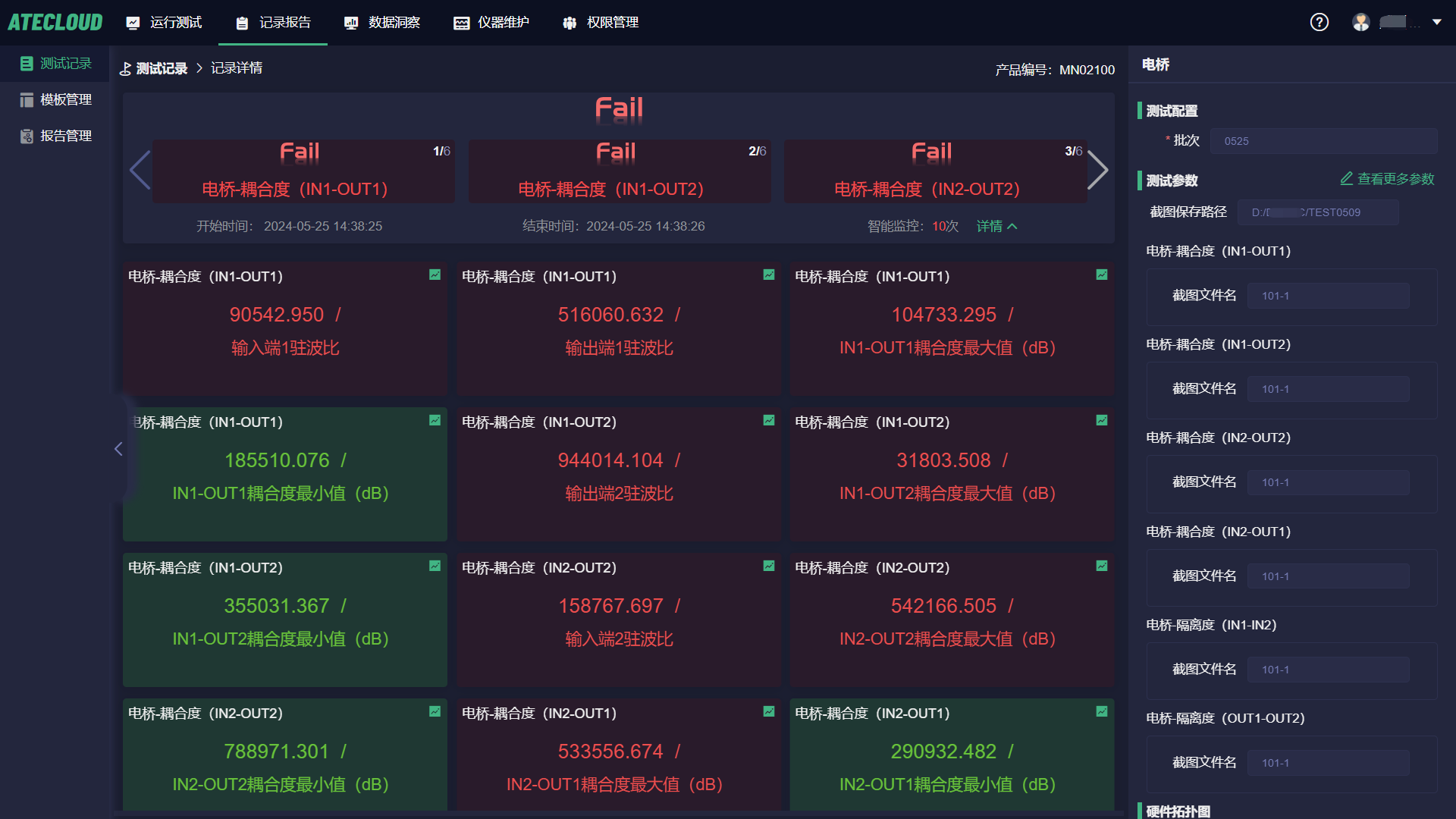

更多射频器件自动测试软件功能体验可搜索：ATECLOUD
