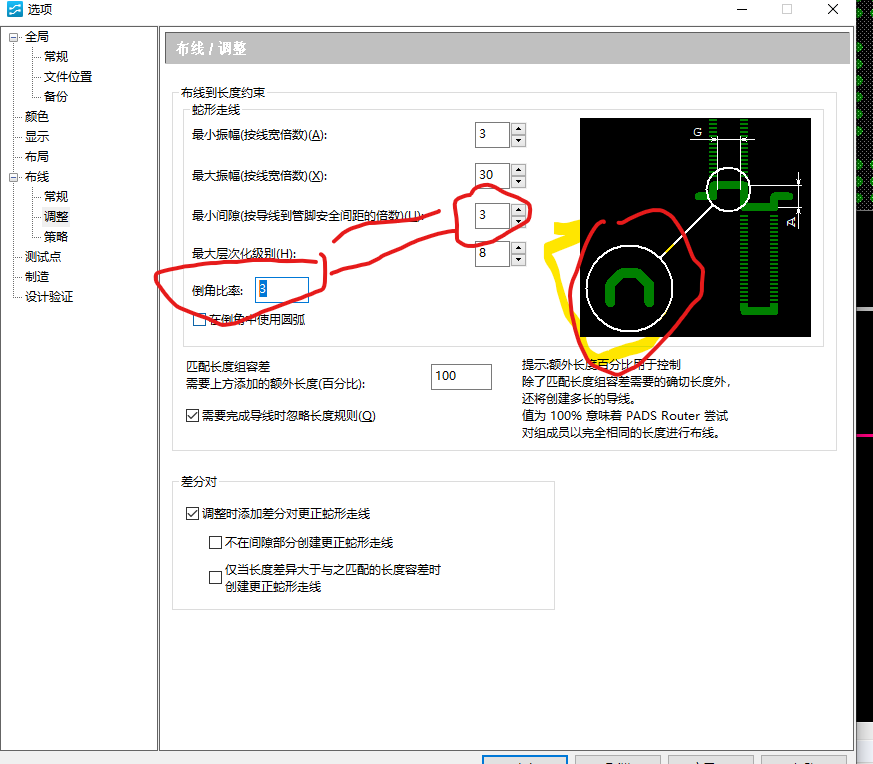

你 Alt + 回车 打开选项然后配最小间距x 则它满足x + 1w规则 比如现在就满足4w
你蛇形布线时快捷键shift+A 你普通布线然后开启蛇形再点击一次就可以开始了，如果想换一个起点你可以用backspace键回退

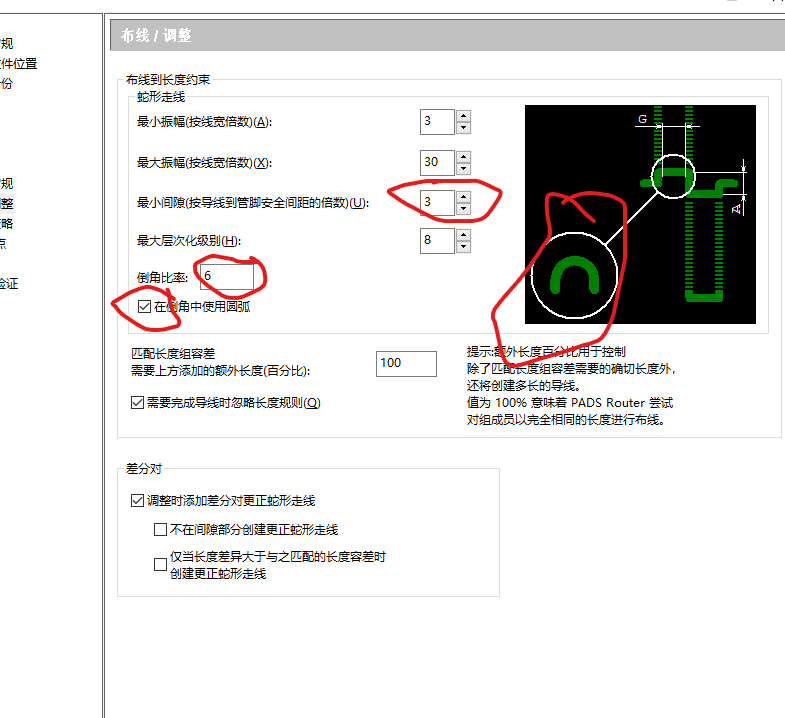

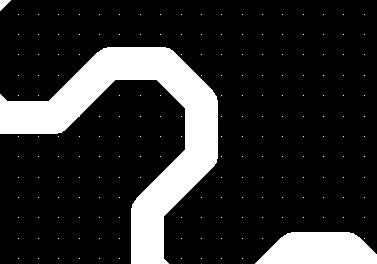

你的拐角设置要不然是三段类圆弧
幅度要大不然加工厂加工完会变成直角

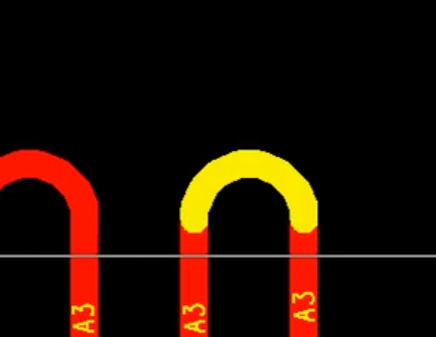

或者你直接设成半圆胡
你做圆弧得
别出现那个中间的横
PADS 蛇形走线的配置（如何满足3W规则与使用方法）
广药门徒2026-02-10 8:21
