港口岸电装上“智慧之眼”:绝缘监测与故障定位系统,让绿色能源更安全!

随着"十二五"规划将岸电系统纳入重点发展项目,码头岸电已成为建设绿色港口、智慧港口的关键环节。近二十年来,我国岸电技术发展迅速,系统组成与配置日趋灵活,相关国家与行业标准的出台,更为其推广奠定了扎实基础。

船舶日益大型化,电力系统容量不断提升,对码头岸电的供电能力提出了更高要求。在此背景下,绝缘在线监测系统显得尤为重要------它不仅能提升岸电供电的可靠性,也可在船舶靠泊期间,实现对船舶电网绝缘状态的实时监控。这一技术既有助于预防事故,也减轻了码头人员与船员日常检查电网绝缘的工作负担。

1. 岸电系统的"隐形杀手":绝缘故障

在岸电供电系统中,电网接地形式直接影响安全。若采用TN‑S系统,一旦船舶电网发生单相接地故障,而船体未正确接地,人员接触船体就可能触电,零线也可能带高压,风险较高。即使做好接地保护,跳闸保护仍会影响供电连续性。

而如果采用IT系统(中性点不接地系统),发生单相接地时电流较小,触电风险低,系统可继续运行。但若另一相再发生接地,则可能引发两相短路,造成保护装置动作甚至事故。因此,实时监测绝缘状态、及时预警单相接地故障,对于保障人身安全、防止火灾、维持供电稳定至关重要。目前相关规范也推荐岸电采用IT系统供电,并将船体与岸电接地装置可靠连接。

2. 系统功能与组成:全天候的安全卫士

绝缘监测与故障定位系统专用于配电回路中性点不接地的场合,主要功能包括:

实时监测绝缘电阻,电阻越限时发出预警或报警;

故障定位,可准确指示故障所在支路;

具备事件记录、自检、断线监测、通信组网等功能,支持远程监控与数据分析。

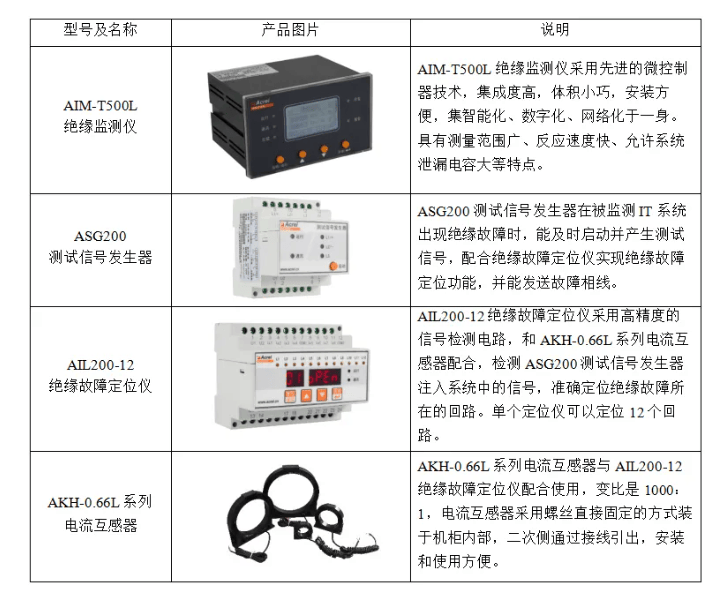

系统主要由以下设备构成:

AIM‑T500L绝缘监测仪:实时监测IT系统对地绝缘电阻,提供多种报警输出方式;

ASG200测试信号发生器:向系统注入定位信号;

AIL200‑12绝缘故障定位仪:与电流互感器配合,精确定位故障回路,单系统最多可覆盖1080个回路;

AKH‑0.66 L系列电流互感器:根据回路电流选型,适配不同安装需求。

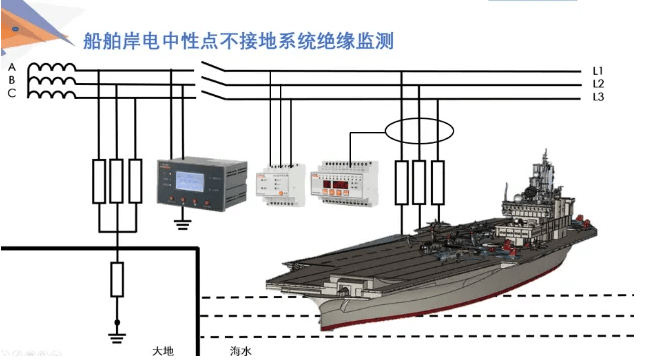

3. 工作原理简析:智能切换,精准定位

在船舶未接入时,绝缘监测仪持续监测岸电电网的绝缘状况;一旦某一路岸电箱出现绝缘问题,系统便能立即发现并提示处理。

当船舶接入岸电后,船舶自身的绝缘监测暂时退出,由岸电绝缘监测仪接管全局监测。若发现绝缘故障,系统将提示具体船舶存在异常,并可进一步通过船舶电网绝缘监测定位具体故障点,指导工作人员快速排查。

结语

码头岸电与船舶供电系统具有特殊性与高安全性要求。选择安全可靠的电网接地型式、配装有效的绝缘在线监测系统,是保障岸电稳定运行、船舶用电安全的关键举措。绝缘监测仪及其定位系统的应用,相当于为港口岸电配备了一位"安全卫士",为实现绿色、智慧、安全的港口运营提供有力支持。
