我们为什么需要集油器？
集油器主要有3个作用......
- 协助油返回压缩机
a. 压缩机需要适当的润滑才能运行，尤其是在部分负荷运行时 - 防止油在蒸发器中积聚
a. 蒸发器中过多的油会降低容量 - 防止停机期间液态制冷剂或油进入压缩机
它们是如何工作的？
在吸气立管处，制冷剂和油向上流动
由于重力作用，油会倾向于落回立管底部

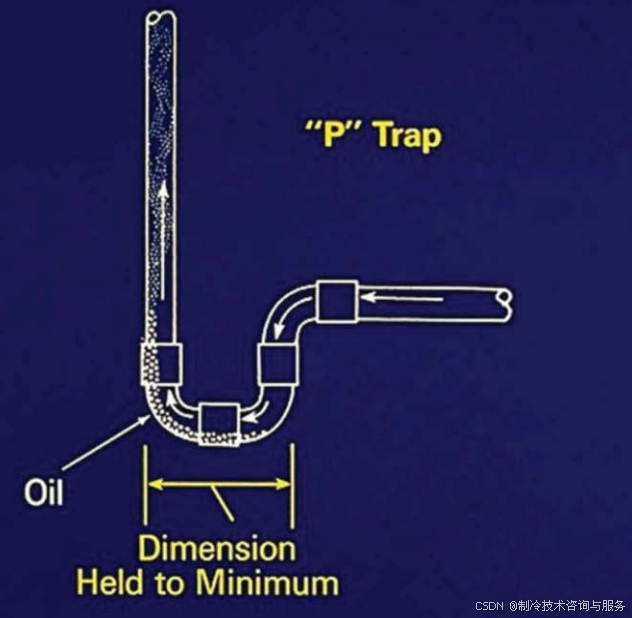

每隔10-15英尺安装"P"型或"U"型存水弯有助于在沿途暂时储存油，并防止油回流到蒸发器
务必遵循制造商的安装指南
我们如何确定它们的尺寸？
永远不要超过制冷剂管路尺寸的4倍
当压缩机位于蒸发器上方时，必须安装集油器
排气管路集油器
安装在存在高排气立管的位置
防止停机期间机油回流到压缩机缸盖
压缩机缸盖内存在机油可能会在启动时造成损坏
通常将立管缩小一个管径以保持流速，或者使用双立管来适应容量变化
第6节 - 膨胀/收缩
所有制冷管道材料都会随温度变化而发生伸缩。安装工艺必须考虑到这种膨胀和收缩变化，以防止产生可能导致铜管或接头弯曲和破裂的应力。
铜的平均膨胀系数为0.0000104英寸/（英寸·华氏度）。每100英尺的铜管，温度每变化100华氏度，大约会膨胀1又1/4英寸。例如，一根75英尺长的铜管用于将225华氏度的热排气制冷剂蒸气输送到系统冷凝器。温度变化可能为155华氏度，即225减去70（室内环境温度）。在这种情况下，预期的膨胀量可通过计算得出：75×12×0.0000104×155=1.451，约1.5英寸。
制冷行业中，处理铜管膨胀和收缩的常见方法有两种，即使用"膨胀环"或"管道偏移"。具体细节可参考图1和图2。
在安装膨胀环时，膨胀部件应"冷态预拉"约预计移动量的一半。这样，当管道处于最高温度时，弯头所承受的应力仅为膨胀环按自然状态安装时的一半左右。
管道安装过程中必须保证完全对准，否则管道容易弯曲，甚至可能发生屈曲或破裂，尤其是小尺寸的管道。
第6节 - 膨胀/收缩
通常，可以通过让管道偏移而非保持直线来为膨胀留出空间。这种方法仅能在有充足空间的地方使用。使用两个90°弯头的单偏移，其最小长度不应小于膨胀环所需半径的三倍。偏移的支管之间的间距不应小于半径的两倍，见图2。这种方法与膨胀环同样有效，且可在现场制作，详见表1的制作细节。借助长半径进行偏移，安装人员可以调整长度以适应具体工作。由于制作膨胀环需要大量劳动力，因此其成本被认为高于现场制作的偏移管。
到目前为止，我们仅一般性地提及了干线，通常认为干线是水平的。竖管或立管也必须以同样的方式加以考虑。立管应在底部或底部附近有足够的支撑。从干线引出至固定装置的支管，其长度应足够长，以应对干线的任何移动。
刚性固定装置绝不应直接连接到立管上。管道中的一个或两个转弯或弯头可以处理短支管的问题。铜管可能不易断裂，但如果持续承受应变和弯曲，最终也会损坏。设计人员和承包商必须始终牢记膨胀和收缩的问题。
管路布置
