本次数据恢复涉及一台R710系列服务器和一台MD3200系列存储，上层是ESXI5.5版本的虚拟机和虚拟文件。因客户机房非正常断电，虚拟机无法启动。机房管理员检查发现虚拟机配置文件丢失，但xxx-flat.vmdk磁盘文件和xxx-000001-delta.vmdk快照文件还在。管理员尝试恢复时，删除了原虚拟机内的xxx-flat.vmdk，新建了一个虚拟机，分配了200GB精简模式和160GB快照数据盘，然而原虚拟机数据未恢复。

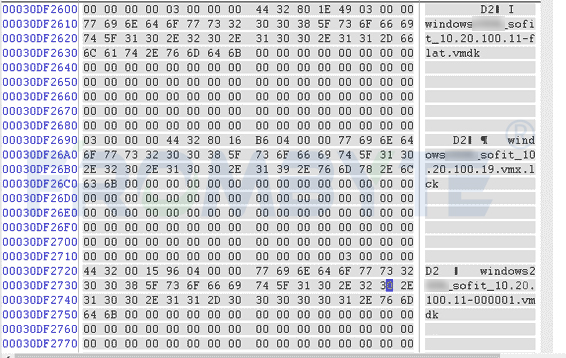

虚拟机目录项：
虚拟机数据恢复过程：
1、北亚企安数据恢复工程师先卸载挂载在VMwarevSphereClient上的卷并备份，以便进行数据检测和恢复。
2、检测分析备份数据发现，非正常断电破坏了虚拟机目录项，管理员删除文件清除了文件数据区索引，重建虚拟机使分配的磁盘数据底层清零。前两者可人工修复，但新建虚拟机若占用原虚拟机释放空间，部分数据可能无法恢复，需进一步检测。
3、北亚企安数据恢复工程师分析底层数据，在自由空间排查被删虚拟机磁盘区域，扫描出大量碎片并重组，但仍缺失部分碎片文件，只能留空。

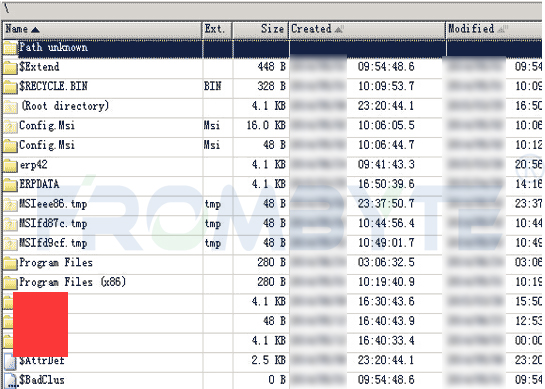

文件系统解释结果：
4、用虚拟磁盘快照程序合并重组后的父盘和快照盘，生成新虚拟磁盘。用专业工具解释虚拟磁盘文件系统时报错，提示部分文件损坏。
5、北亚企安数据恢复工程师解析文件系统后未找到原始数据库文件，宏桥备份和索菲备份目录结构正常，但导入备份到数据库时程序报错。

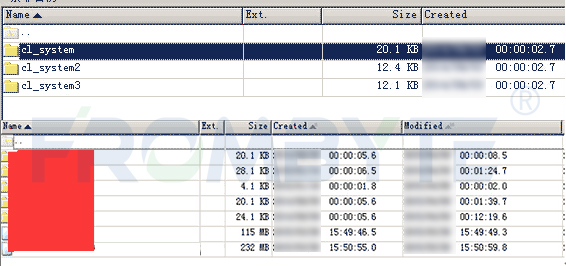

虚拟机数据恢复案例之目录结构：
导入.BAK文件报错信息:
6、北亚企安数据恢复工程师根据SQLServer数据库结构，在自由空间找数据库开始位置，借助工具扫描数据库页碎片，重组mdf文件。除cl_system3.dbf和erp42_jck.dbf部分碎片未找到外，其余数据库校验成功。

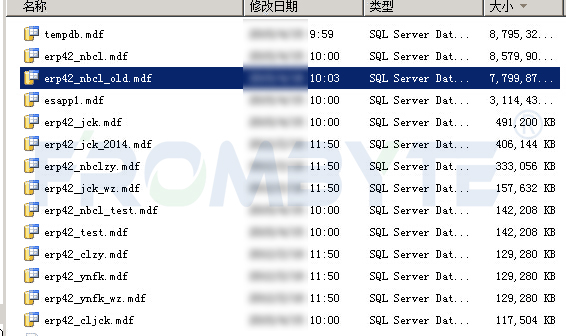

校验完的MDF文件如下：

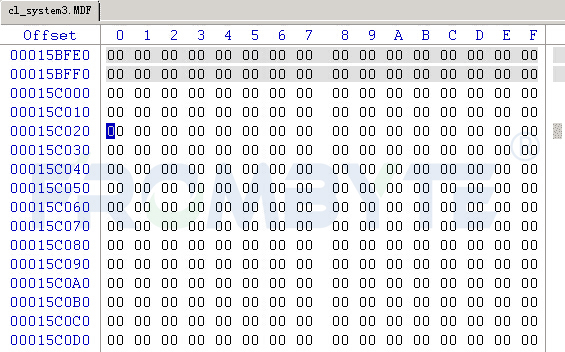

cl_system3.dbf文件中某个碎片丢失的区域：
7、检查备份文件，丢失的两个文件仍不存在，只有部分增量备份文件。因erp42_jck.dbf只缺失少量页，从增量备份中查找补上，但仍缺失部分页，无法正常使用。不过通过北亚企安自主开发的数据库解析程序，成功导出该文件中重要的几十张表并导入新建数据库。
虚拟机恢复数据验证：
在北亚企安数据恢复安全设备中搭建原始环境，将恢复的数据导入，用户方验证数据库完整性，所有数据完整无缺失，数据库挂载成功，上层应用运行正常，本次虚拟机数据恢复成功。
