基于K-L级数展开法与FLAC3D的岩土体参数随机场模拟

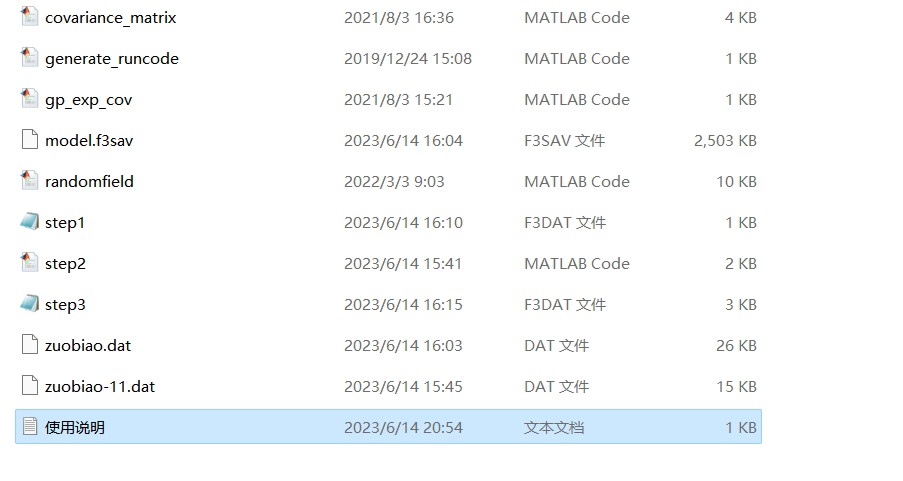

随机场 FLAC3D K-L级数展开法基于K-L级数展开法模拟岩土体参数随机场，结合FLAC 3D6.0做后续随机场数值模拟。主要步骤: 1.使用FLAC3D6.0运行step1.dat文件，生成模型并导出单元中心点坐标。 2.使用MATLAB运行step2.m文件，生成岩土体随机参数，并导出dat文件格式。 3.使用FLAC3D6.0运行step3.dat文件，通过fish函数将生成的岩土体参数遍历到单元中，并自动显示随机结果。代码讲解详细，简单易懂便于使用

在岩土工程领域，考虑岩土体参数的空间变异性至关重要。随机场理论为描述这种变异性提供了有效手段，而K-L级数展开法是实现随机场模拟的常用方法。结合FLAC3D 6.0强大的数值模拟能力，我们可以完成从参数随机场模拟到数值模拟的全过程。下面就详细介绍一下具体步骤及相关代码。

一、使用FLAC3D6.0运行step1.dat文件

1. 生成模型并导出单元中心点坐标

在FLAC3D中，我们通过step1.dat文件来构建模型。以下是一个简单的示例代码片段（实际应用中模型可能更复杂）：

text 复制代码

; 创建一个简单的二维矩形模型
model new
zone grid 10,10
; 这里设置模型的边界条件等其他参数
; 省略具体设置
; 导出单元中心点坐标
fish define export_center_coords
  local i,j
  local x,y
  file open 'center_coords.dat' write
  loop i (1,zone.count())
    zone.get i center x,y
    file write x,' ',y,'\n'
  end_loop
  file close
end
call export_center_coords

分析：这段代码首先创建了一个10x10的二维矩形模型（实际应用可能需要根据实际情况调整尺寸和形状）。然后定义了一个fish函数exportcentercoords，这个函数的作用是遍历每个单元，获取单元中心点的坐标（zone.get i center x,y），并将其写入到center_coords.dat文件中。file open用于打开文件并指定写入模式，file write写入坐标数据，file close关闭文件。

二、使用MATLAB运行step2.m文件

1. 生成岩土体随机参数，并导出dat文件格式

在MATLAB中，借助K - L级数展开法生成岩土体随机参数。以下是简化的示例代码：

matlab 复制代码

% 参数设置
nx = 10; % 模型在x方向的单元数
ny = 10; % 模型在y方向的单元数
% 假设一些随机场相关参数
lambda = 1; % 自相关长度
sigma = 1; % 标准差
% 生成坐标矩阵，假设与FLAC3D模型对应
[X,Y] = meshgrid(1:nx,1:ny);
% 计算协方差矩阵，这里使用简单的指数协方差函数
C = zeros(nx*ny);
for i = 1:nx*ny
    for j = 1:nx*ny
        dx = X(i)-X(j);
        dy = Y(i)-Y(j);
        r = sqrt(dx^2 + dy^2);
        C(i,j) = sigma^2 * exp(-r / lambda);
    end
end
% 进行特征值分解
[V,D] = eig(C);
% 生成标准正态分布的随机数
Z = randn(nx*ny,1);
% 通过K - L级数展开生成随机场
u = V * sqrt(D) * Z;
% 导出为dat文件
dlmwrite('random_params.dat',u,' ');

分析：首先设置了模型的单元数以及随机场相关的参数（自相关长度lambda和标准差sigma）。通过meshgrid函数生成与模型对应的坐标矩阵。然后基于指数协方差函数计算协方差矩阵C，协方差矩阵反映了不同位置参数之间的相关性。接着对协方差矩阵进行特征值分解得到特征向量V和特征值矩阵D。利用randn生成标准正态分布的随机数Z，最后通过V sqrt(D) Z实现K - L级数展开生成随机场u，并使用dlmwrite将结果导出为random_params.dat文件。

三、使用FLAC3D6.0运行step3.dat文件

1. 通过fish函数将生成的岩土体参数遍历到单元中，并自动显示随机结果

在step3.dat文件中，使用fish函数将MATLAB生成的随机参数赋予FLAC3D模型单元。代码如下：

text 复制代码

; 读取随机参数文件
file open 'random_params.dat' read
local line
local i = 1
while not file.eof()
  file read line
  local param = atof(line)
  zone.set i property parameter = param
  i = i + 1
end_while
file close
; 显示随机结果，这里假设参数名为parameter
plot create
plot add variable parameter
plot show

分析：代码首先打开random_params.dat文件进行读取。在循环中，逐行读取文件内容（file read line），并使用atof函数将读取的字符串转换为浮点数（即参数值）。然后通过zone.set将参数值赋予对应的单元（zone.set i property parameter = param）。最后创建绘图（plot create），添加要显示的参数变量（plot add variable parameter）并展示绘图（plot show），以便直观查看随机参数分布结果。

通过以上三个主要步骤，我们利用K - L级数展开法模拟岩土体参数随机场，并成功结合FLAC3D 6.0完成了后续随机场数值模拟，为岩土工程的数值分析提供了更符合实际情况的模型基础。
