LATEX论文撰写问题记录

文章目录

- BMP格式图片无法导入LATEX
- 如何插入有小标题的图形
- MATLAB如何导出高清图片
- [绘制 Table 展示仿真参数](#绘制 Table 展示仿真参数)

BMP格式图片无法导入LATEX

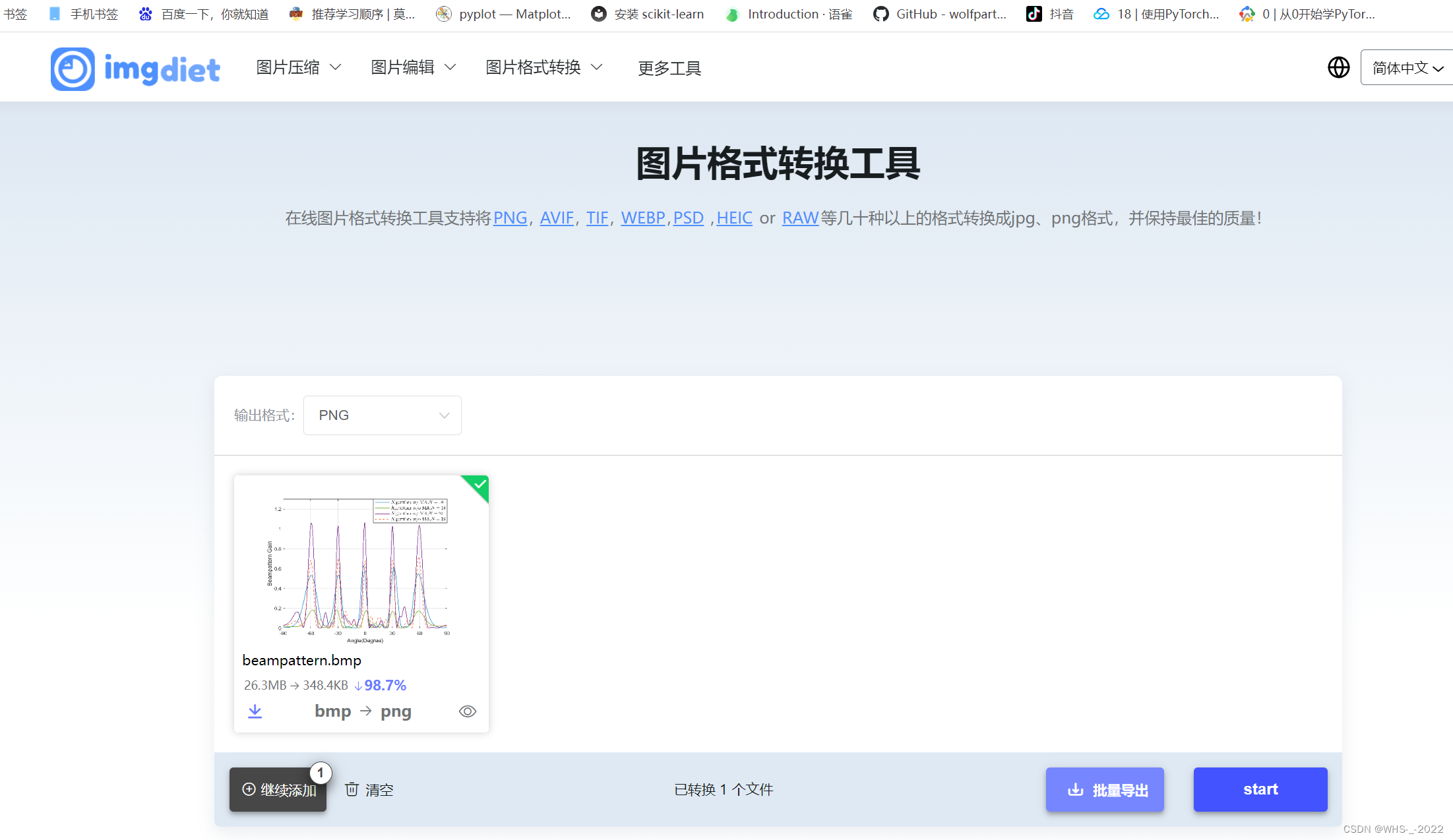

方法有很多，我选择直接导入PNG格式的图片。推荐一款PNG格式图片转换工具，效果还是很不错的！网址链接

如何插入有小标题的图形

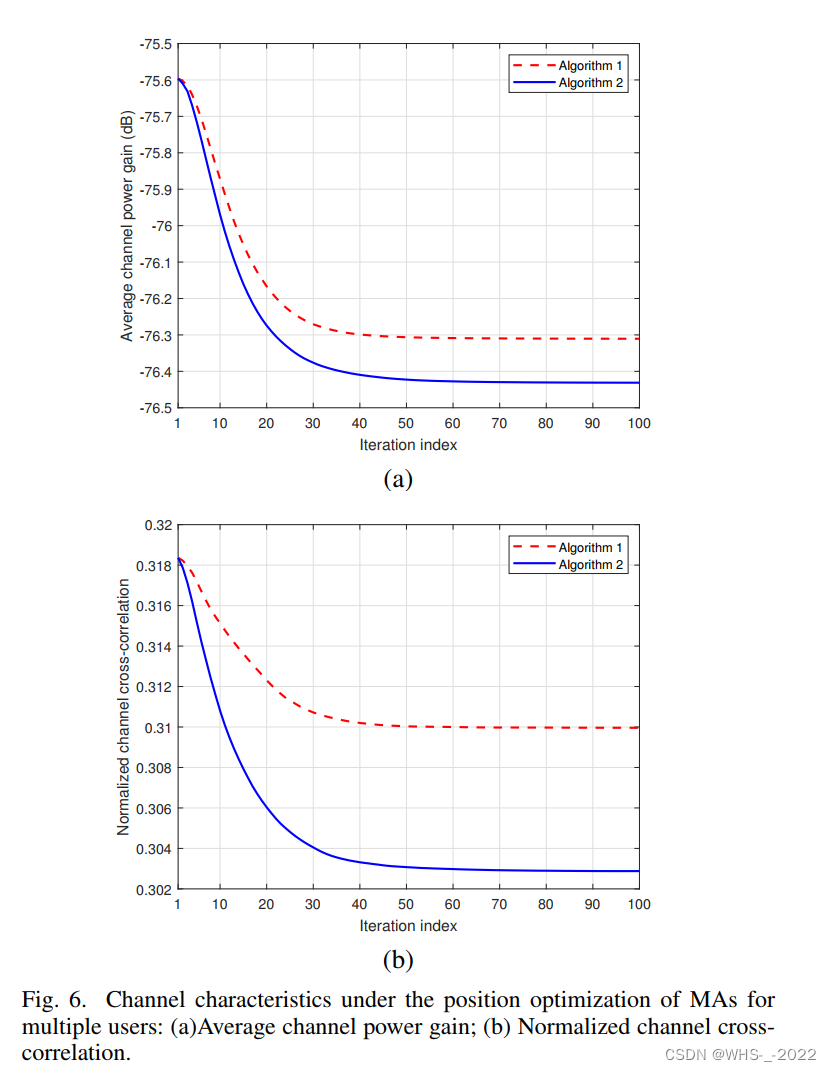

看到有这样的小标题，我好奇是怎么写的latex代码，我直接下载了原论文的Latex，得到参考代码如下

latex 复制代码

\begin{figure}[t]
	\centering
	\begin{minipage}[t]{1\linewidth}
		\centering
		\includegraphics[width=7.0 cm]{Fig_ChannelPower.eps}\\
		\small{(a)}
	\end{minipage}\\
	% vfill
	\begin{minipage}[t]{1\linewidth}
		\centering
		\includegraphics[width=7.0 cm]{Fig_ChannelCorr.eps}\\
		\small{(b)}
	\end{minipage}
	\caption{Channel characteristics under the position optimization of MAs for multiple users: (a)Average channel power gain; (b) Normalized channel cross-correlation.}
	\label{fig:ChannelPower&ChannelCorr}
\end{figure}

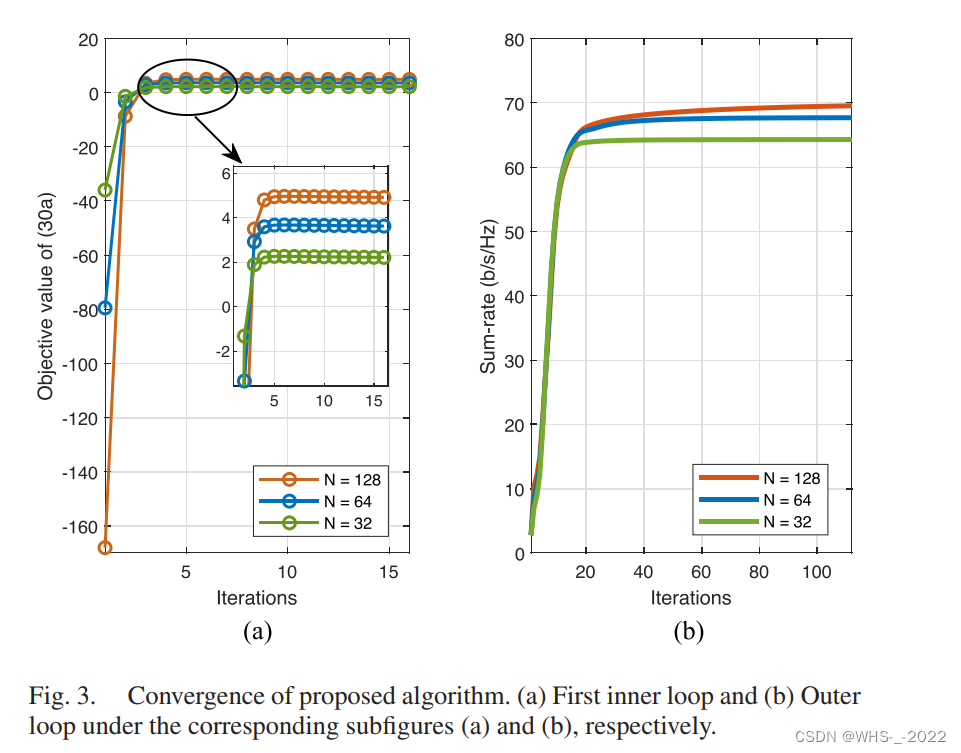

但是实际上这里面的小标题a、b并不好看。而我在另一篇论文中看到了另一组对比图觉得非常好看，因此我决定果断采用，代码见下。但是炸裂的是overleaf这么写会报错，而我也不知道为什么！实际上我在VSCODE中是可以正常运行的，只能说可能是Latex编译器不同的原因

latex 复制代码

\begin{figure}[h]
    \centering
    \subfigure[First inner loop.]
    {\label{fig:subfig:admm}
        \includegraphics[width=0.47\linewidth]{convergence_admm_changeN_half.eps}}
    %\hspace{0.01\linewidth}
    \subfigure[Outer loop.]
    {\label{fig:subfig:outer}
        \includegraphics[width=0.47\linewidth]{convergence_changeN_littefigure_half.eps}}
    \caption{Convergence of proposed algorithm.}
    \label{fig:convergence}
\end{figure}

MATLAB如何导出高清图片

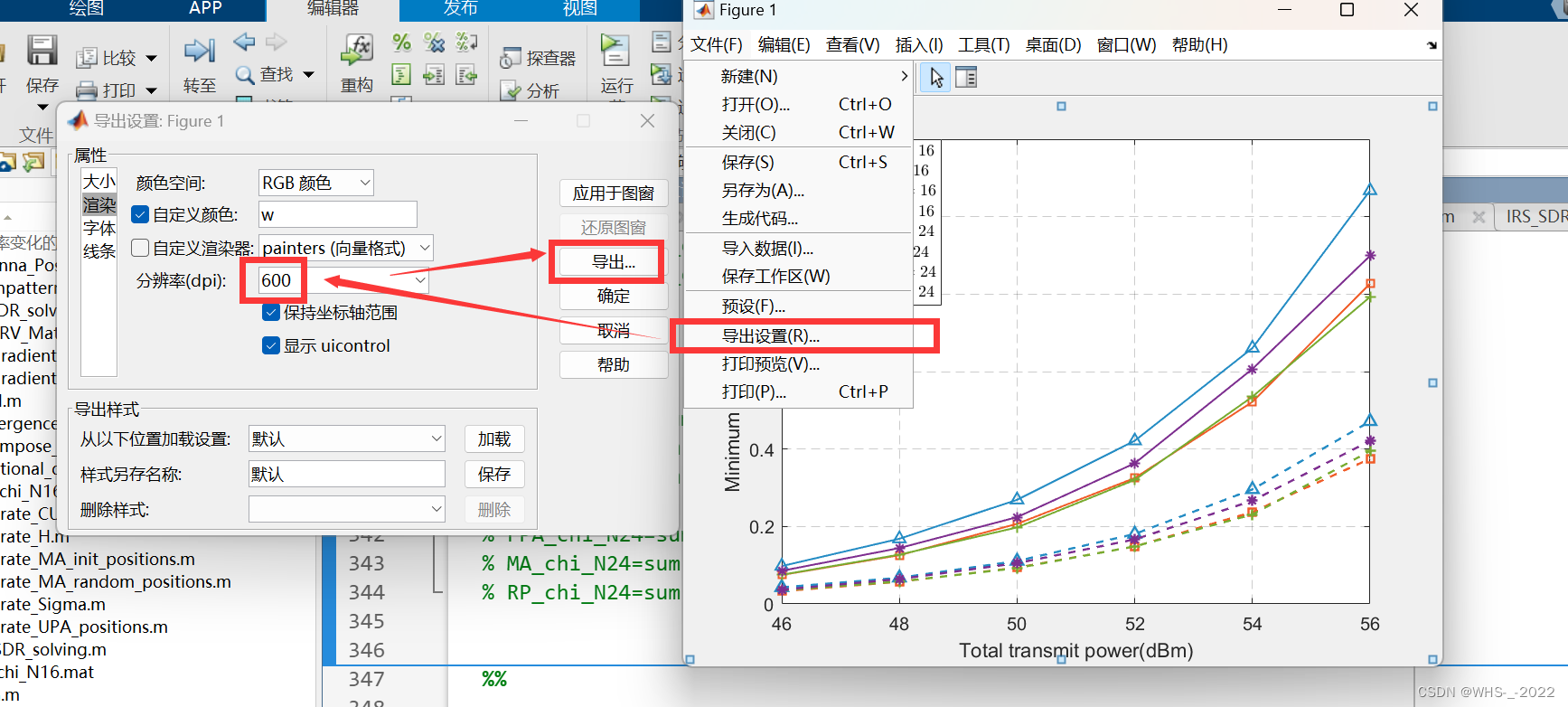

如图，可以在导出设置中设置分辨率为600dpi，这样就可以导出高清的PNG图形。

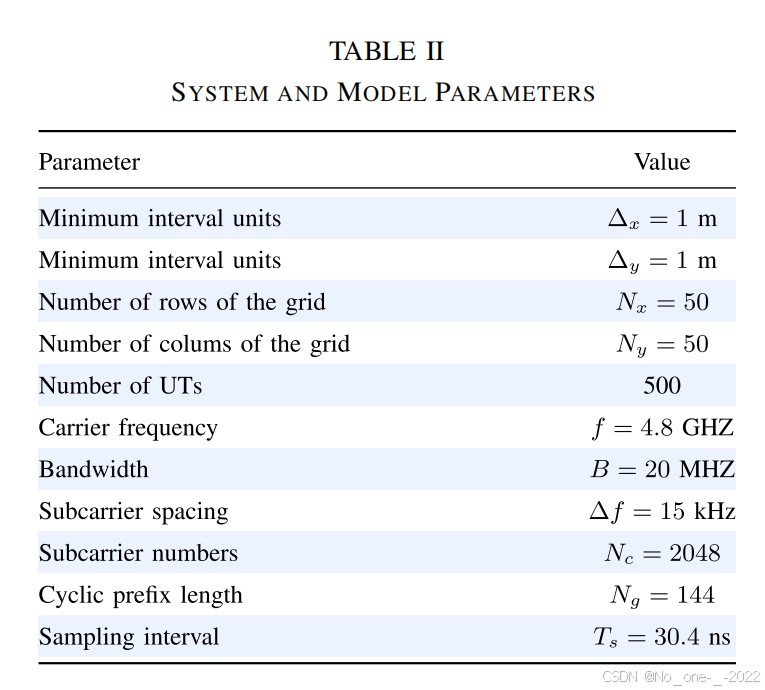

绘制 Table 展示仿真参数

latex 复制代码

\definecolor{lightblue}{RGB}{236,240,250} % 表格所需的颜色

% 设置Table标题样式：强制换行、使用小型大写字母
\captionsetup[table]{
    labelsep=newline,       % 标签(Table I)和内容之间换行
    justification=centering,% 居中对齐
    font=sc,                % 内容使用 Small Caps (小型大写)
    labelfont=sc,           % 标签使用 Small Caps
    name=TABLE              % 确保显示为 TABLE (全大写)
}

\begin{table}[htbp]
    \centering
    % 增加行高，让公式不拥挤
    \renewcommand{\arraystretch}{1.35}

    \setlength{\tabcolsep}{20pt}

    % --- 标题 ---
    % 因为上面设置了 labelsep=newline，这里写内容即可，会自动分行
    \caption{System and Model Parameters}

    % --- 表格主体 ---
    % 将 {lr} 改为 {lc}，让第二列居中 (l=Left, c=Center)
    \begin{tabular}{lc}
        \toprule
        Parameter & Value \\
        \midrule

        \rowcolor{lightblue}
        Minimum interval units & $\Delta_x = 1 \text{ m}$ \\

        Minimum interval units & $\Delta_y = 1 \text{ m}$ \\

        \rowcolor{lightblue}
        Number of rows of the grid & $N_x = 50$ \\

        Number of columns of the grid & $N_y = 50$ \\

        \rowcolor{lightblue}
        Number of UTs & 500 \\

        Carrier frequency & $f = 4.8 \text{ GHz}$ \\

        \rowcolor{lightblue}
        Bandwidth & $B = 20 \text{ MHz}$ \\

        Subcarrier spacing & $\Delta f = 15 \text{ kHz}$ \\

        \rowcolor{lightblue}
        Subcarrier numbers & $N_c = 2048$ \\

        Cyclic prefix length & $N_g = 144$ \\

        \rowcolor{lightblue}
        Sampling interval & $T_s = 30.4 \text{ ns}$ \\

        \bottomrule
    \end{tabular}
\end{table}
