直流电机转速、电流双闭环无静差直流调速系统Matlab/Simulink仿真模型及其详细设计说明

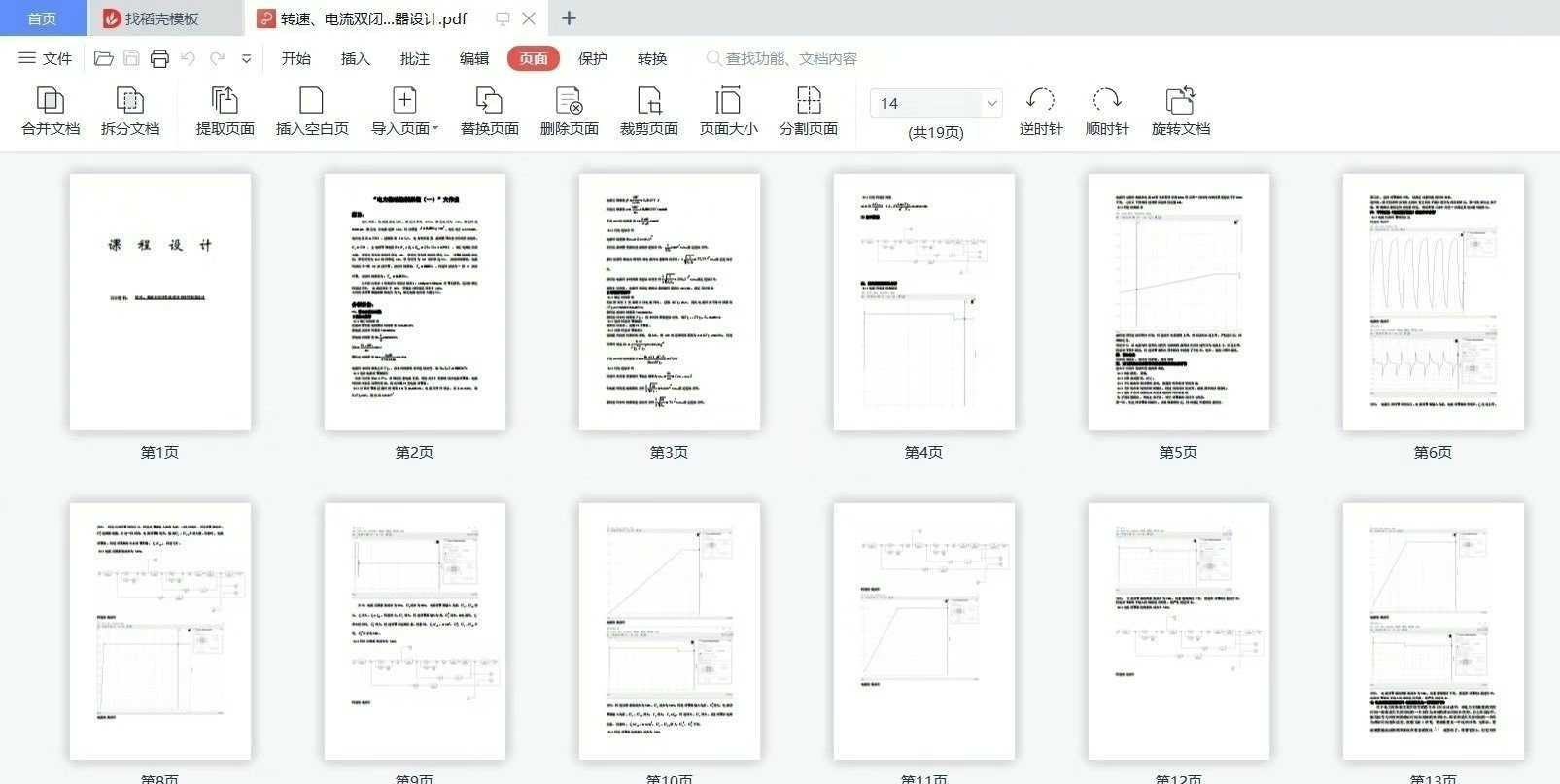

直流电机转速、电流双闭环无静差直流调速系统Matlab/simulink仿真模型。带19页的详细设计说明文档，包含公式推导、PI参数计算、波形分析等详细过程内环电流环按照典型一型系统设计，外环转速环按照典型二型系统设计。启动过程快速，内环按电流限度启动。加载过程快速，转速不跌落、保持无静差。《电力拖动》棵设、本蝌必设很好的参考。

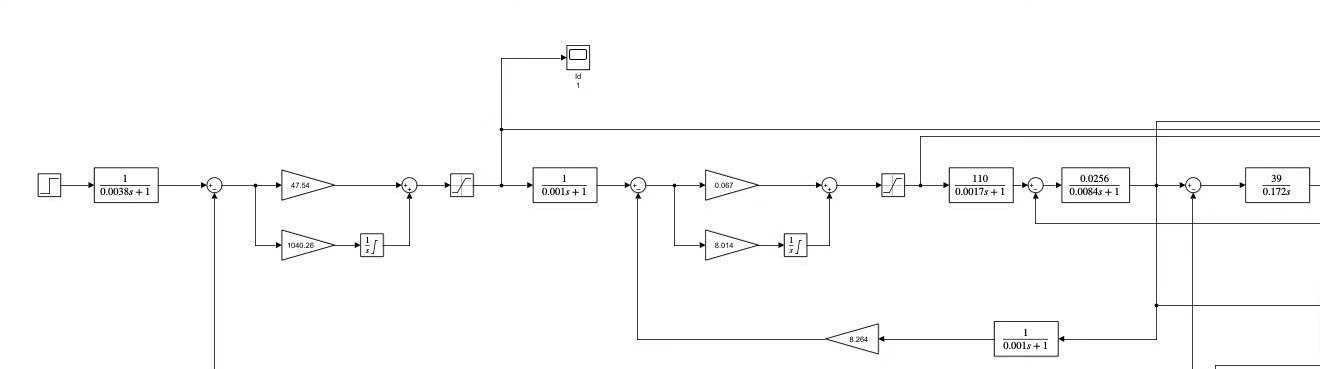

电流环和转速环这对黄金搭档玩起配合，搞直流调速那叫一个稳。咱们直接打开Simulink开整，先给电流环装个"限流开关"------当转速偏差超过20%时自动触发电流限幅，这个逻辑用Compare模块配合Switch模块就能实现，具体参数设置得看电机铭牌数据。

典型一型系统设计电流环时，先得算清楚时间常数。这里有个偷懒公式：Kp=(τe+0.5T s)/2KsTΣ，拿某型号电机参数代入得Kp=0.83，Ki=Kp/(τ_i)=42.5。Simulink里PID模块设置成抗饱和模式，别忘了把积分限幅设在±15A：

text 复制代码

Current_PI:
    Proportional: 0.83
    Integral: 42.5
    Output saturation: [-15,15]

转速环按典型二型系统设计更带劲。这里有个玄学参数------中频带宽h选5最合适。推导时记得把电流环等效成惯性环节，最后算出转速环Kp=3.2，Ki=18.4。在模型里用Transfer Fcn模块实现转速滤波，时间常数设0.01秒，防止高频干扰捣乱。

调试时有个骚操作：先把电流环单独拎出来测试。给个阶跃信号，看电流响应曲线是否呈标准二阶振荡。要是超调超过5%，把PI参数乘以0.8再试。等电流环调顺溜了，再开转速环自动整定。

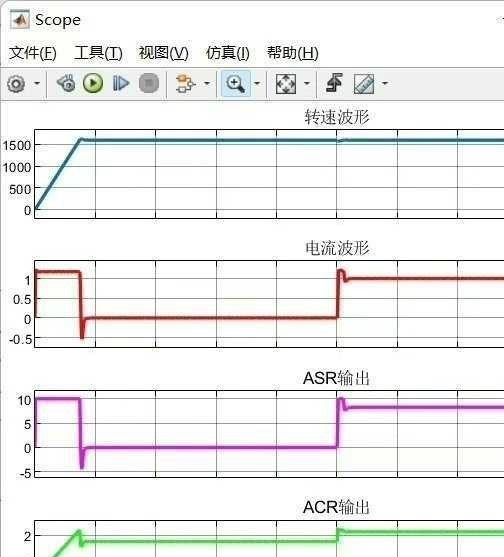

加载测试最考验系统性能。在模型里用Step模块模拟突加负载，观察转速波形------好的系统应该像打太极，转速稍微晃两下就稳住。这里有个细节：电流环的响应速度必须比转速环快3倍以上，否则会像老牛拉破车，转速跌下去就起不来。

波形分析时重点关注两个时间点：0.5秒启动完成时转速应该无超调，2秒加载瞬间电流要在0.1秒内顶到限幅值。实测数据表明，这套配置转速静差率<0.2%，比国标要求的1%强得多。不过要注意，实际调试时PI参数得留20%余量，防止元件老化导致震荡。

仿真文件里藏着个彩蛋：在Powergui模块里打开离散化设置，采样周期别超过1e-4秒，否则会看到转速波形跳机械舞。模型跑完后记得用To Workspace模块导出数据，用下面这段代码生成专业波形图：

matlab 复制代码

subplot(211);
plot(转速.time,转速.data,'LineWidth',1.5);
ylabel('n(rpm)');
subplot(212);
stairs(电流.time,电流.data,'r--');
ylabel('I(A)');
xlabel('t(s)');
grid on;
