考虑气电联合需求响应的 气电综合能源配网系统协调优化运行 该文提出气电综合能源配网系统最优潮流的凸优化方法，即利用二阶锥规划方法对配电网潮流方 程约束进行处理，并提出运用增强二阶锥规划与泰勒级数展开相结合的方法对天然气潮流方程约束进行处理，进而将非线性的气电综合能源配网系统优化调度问题转化为混合整数二阶锥规划模型，为气电综合能源配网的气/电协调优化运行和规划设计提供支撑。 仿真平台：MATLAB+CPLEX 使用的是yalmip+cplex求解器完成求解
系统概述
本文分析的是一个基于Matlab实现的气电综合能源配网系统协调优化运行程序。该系统通过数学建模和优化算法，实现了电力配网（PDN）与天然气配网（GDN）的协同运行优化，考虑了气电联合需求响应，在24小时时间尺度上对系统运行进行经济性优化。
系统架构与数据模型
1. 电力配网系统（PDN）
程序采用标准的IEEE 33节点配电网模型作为电力系统基础架构：
- 网络拓扑：包含33个节点和32条支路的辐射状配电网
- 参数规格：基准功率10MVA，基准电压12.66kV
- 负荷特性：包含各节点24小时的有功和无功负荷变化曲线
- 运行约束：节点电压限制在0.95-1.05 p.u.范围内
2. 天然气配网系统（GDN）
天然气系统包含20个节点和复杂的管网结构：
- 管网组成：17条输气管道、2台压缩机、2个气源、2个储气库
- 压力管理：节点气压具有上下限约束，保证系统安全运行
- 负荷分配：15个气负荷点按照分配因子获取天然气供应
3. 气电耦合单元
系统通过燃气轮机实现气电网耦合：
- 转换效率：燃气轮机将天然气转换为电能，效率在60%-65%之间
- 双向耦合：燃气轮机同时连接气网节点和电网节点，实现能量转换
核心优化模型
目标函数
系统以最小化综合能源成本为目标：
text
总成本 = 购电成本 + 购气成本其中购电成本采用分时电价，购气成本采用固定气价。
约束条件体系
电力系统约束：
- 支路功率平衡方程
- 节点电压平衡方程
- 线路容量限制
- 电压质量约束
- 二阶锥松弛条件（保证模型凸性）
天然气系统约束：
- 节点气流平衡方程
- 管道气流-气压耦合关系
- 压缩机运行约束
- 气压安全界限
- 气源出力限制
耦合约束：
- 燃气轮机气电转换关系
- 发电出力上下限约束
算法实现特点
1. 建模方法
采用二阶锥规划（SOCP）方法将非凸的电力潮流问题和天然气流动问题转化为可高效求解的凸优化问题。
2. 求解策略
- 使用Gurobi作为优化求解器
- 设置求解精度为1e-6，保证结果可靠性
- 24小时时间尺度上的多时段优化
3. 数据处理
程序通过关联矩阵清晰描述网络拓扑关系：
- 节点-支路关联矩阵（电力系统）
- 节点-管道关联矩阵（天然气系统）
- 设备连接关系矩阵
输出与分析功能

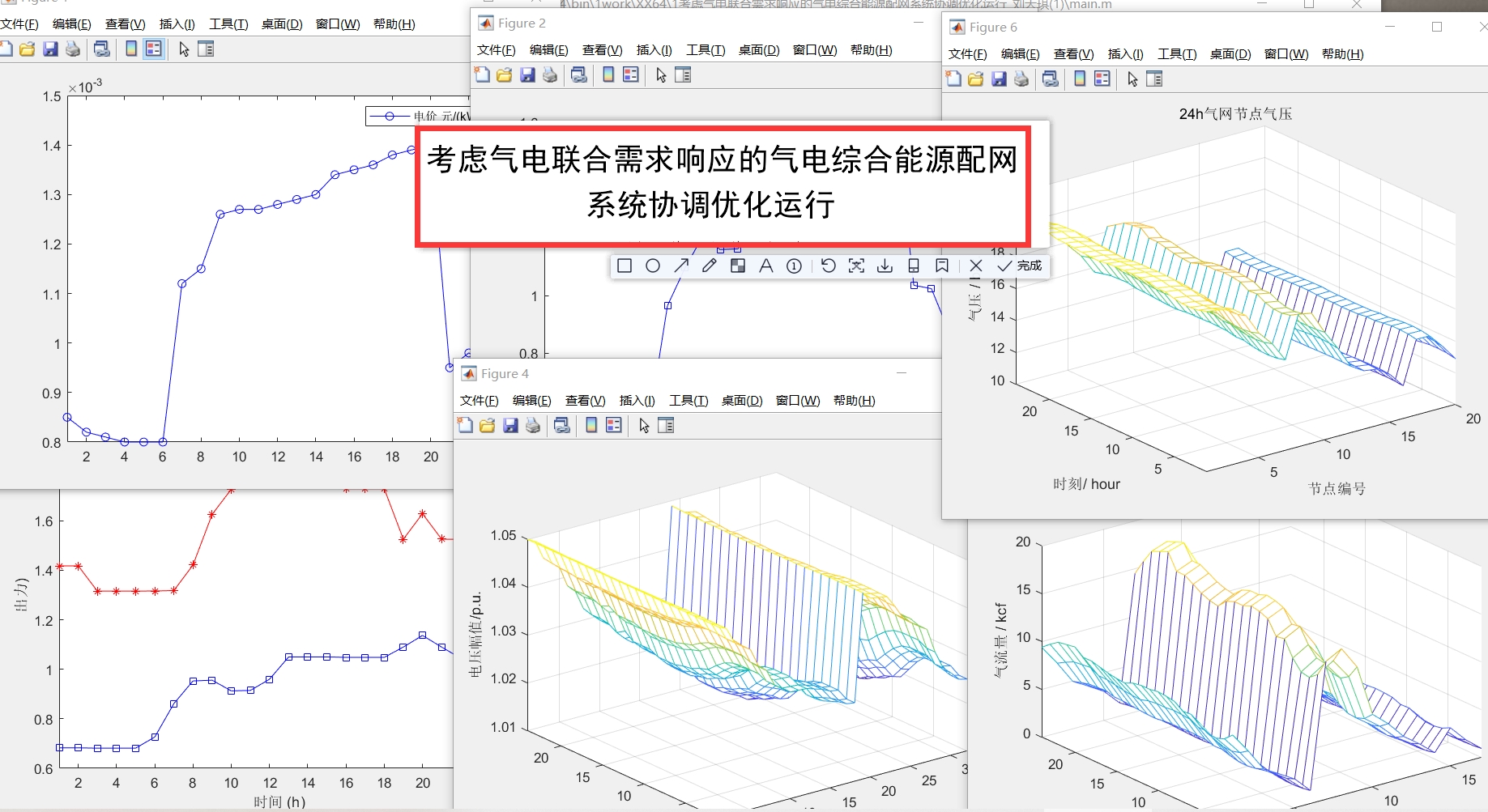

程序提供全面的结果可视化：
- 经济性分析：展示24小时购电成本变化与电价关系
- 电网运行状态：显示从上级电网购电功率、节点电压分布
- 气网运行状态：呈现管道气流量、节点气压变化
- 耦合设备分析：燃气轮机气电转换情况
技术价值与应用前景
该代码实现具有重要的工程应用价值：
- 多能流协调：有效协调电力与天然气两种能源形式的优化运行
- 需求响应：通过价格信号引导能源消费，提高系统经济性
- 运行安全：同时满足电网和气网的安全运行约束
- 决策支持：为综合能源系统运营商提供科学的调度方案
该系统架构为未来更复杂的综合能源系统优化提供了可扩展的框架，可进一步集成可再生能源、储能系统等更多元化的能源要素。
注：本文仅对代码功能进行技术解析，具体实现细节和算法参数请参考原始代码文档。
