3D高斯应用实践

一、概述

在 3D Gaussian Splatting（3DGS）中，COLMAP 与 gsplat 承担完全不同的核心职责：COLMAP 负责前期的相机位姿估计与场景几何初始化，为 3DGS 提供训练基础数据；gsplat 则负责核心的可微分高斯光栅化渲染，是 3DGS 训练与渲染的计算引擎。两者在 3DGS 流程中一前一后、分工明确、缺一不可

3DGS 完整工作流：

原始图像序列 → COLMAP处理 → 相机参数+稀疏点云 → 高斯模型初始化 → gsplat渲染训练 → 优化后高斯模型 → 实时新视角渲染

二、环境配置

所有流程参考：重建世界LAB（https://www.bilibili.com/video/BV1V56QBKESz/?spm_id_from=333.788.videopod.sections&vd_source=9f84f8828f705519c2c92545101e0759）

2.1 Windows下WSL2安装linux环境

WSL2最有用的功能：
1、安装linux后，在linux环境下终端启动图形窗口应用，是可以直接穿透到Windows系统的！
2、Windows安装了英伟达驱动，通过WSL2安装的Linux系统可以直接调用，不用重新装！

1、命令安装

cs 复制代码

wsl --install -d Ubuntu-20.04

安装后重启

2、配置UNIX用户名和密码

3、更新系统源

cs 复制代码

sudo apt update

4、验证linux图形窗口应用穿透到Windows

cs 复制代码

sudo apt install x11-apps -y
# 测试应用
xeyes

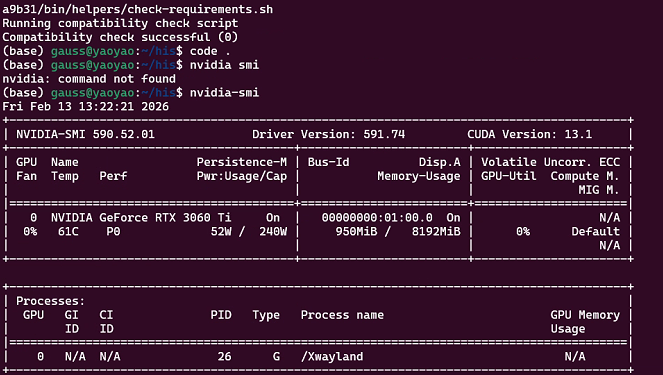

5、查看英伟达驱动

cs 复制代码

nvidia-smi

6、Windows安装VSCode
官网下载安装，并配置插件：

wsl

7、wsl2的Linux中联通VSCode

重启终端后，进入命令行某个文件夹下，输入命令：

cs 复制代码

code .

会在Windows下的VSCode打开这个目录。

注：环境异常后，可以删掉，重新安装

cs 复制代码

# wsl基本信息 内核版本和基本信息
wsl --version
# 或简写
wsl -v

# 1.查看当前安装的Linux版本和应用wsl的版本
wsl -l -v
# 或
wsl --list --verbose

# 2.停止Linux系统运行
wsl -t Ubuntu-20.04
# 或停止所有 WSL 实例
wsl --shutdown

# 3.注销（卸载）
wsl --unregister Ubuntu-20.04

# 4.验证是否卸载干净
wsl -l -v
# 命令无任何输出

备份和恢复WSL2的Linux环境

cs 复制代码

# 备份：导出到D盘的WSL备份文件夹，文件名为ubuntu2004_backup.tar
wsl --export Ubuntu-20.04 D:\WSL_Backup\3dgs_backup.tar

# 恢复
# 先注销异常的Ubuntu（可选，若还能识别）
wsl --unregister Ubuntu-20.04
# 导入备份文件并重建WSL2系统
# 格式：wsl --import 新发行版名称 安装路径 备份文件路径 --version 2
wsl --import Ubuntu-20.04 D:\WSL\Ubuntu2004 D:\WSL_Backup\ubuntu2004_backup.tar --version 2
# --version 2 表示强制使用 WSL2 版本（避免默认用 WSL1）
# 导入备份操作同样可以实现不同电脑的数据迁移

2.2 linux环境中安装cuda

1、安装基础依赖环境

cs 复制代码

# sudo apt-get update的区别：sudo apt update 打印用颜色区分，而不是黑白，更直观
sudo apt update
sudo apt install build-essential

2、下载cuda环境（若有，则跳过）

cs 复制代码

wget https://developer.download.nvidia.com/compute/cuda/11.8.0/local_installers/cuda_11.8.0_520.61.05_linux.run
sudo sh cuda_11.8.0_520.61.05_linux.run
# 等待安装完成后，我们的代码才可以使用cuda进行编译
# 目前官网提供：wget https://developer.download.nvidia.com/compute/cuda/12.4.1/local_installers/cuda_12.4.1_550.54.15_linux.run

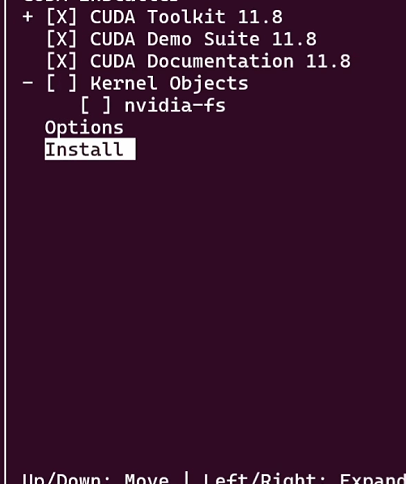

cuda安装界面中直接选择install进行安装。

3、配置环境变量

cs 复制代码

code ~/.bashrc
# 在最后添加环境变量
export PATH=/usr/local/cuda-11.8/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda-11.8/lib64:$LD_LIBRARY_PATH
# 环境变量刷新
source ~/.bashrc
# 验证cuda安装成功
nvcc -V

2.3 linux环境中安装colmap

COLMAP 负责前期的相机位姿估计与场景几何初始化，为 3DGS 提供训练基础数据
核心定位：

COLMAP 是一款开源的SfM (运动恢复结构)/MVS (多视角立体匹配)三维重建软件，在 3DGS 中扮演数据预处理与场景初始化的关键角色，为后续高斯模型训练提供基础数据。

主要作用：

功能模块	具体工作	3DGS 中的价值
特征提取与匹配	对输入图像提取 SIFT/SURF 等特征点，建立图像间的对应关系	构建图像间几何约束，为相机位姿计算提供依据
相机位姿估计 (SfM)	计算每张图像的拍摄位置、方向（外参）和内部参数（内参）	提供精确的相机参数，是 3DGS 训练的必要前提
稀疏点云重建	生成场景的稀疏三维点云	作为 3D 高斯模型的初始化位置，每个点对应一个初始高斯分布
稠密点云生成 (MVS)	可选步骤，对稀疏点云补充细节，生成更密集的三维点云	提供更丰富的几何信息，提升 3DGS 模型细节表现
格式转换	输出 3DGS 可识别的相机参数和点云文件	建立从传统摄影测量到神经渲染的桥梁

colmap处理流程：

输入：无序的场景 RGB 图像序列

COLMAP 处理：生成相机参数文件 (.txt) 和稀疏点云 (.ply)

输出：为 3DGS 提供初始化所需的相机内外参与初始点云，用于构建初始高斯集合

1、安装基础依赖环境

cs 复制代码

# sudo apt-get update的区别：sudo apt update 打印用颜色区分，而不是黑白，更直观
sudo apt-get update && sudo apt-get install -y git cmake build-essential ninja-build libboost-program-options-dev libboost-filesystem-dev libboost-graph-dev libboost-system-dev libboost-test-dev libeigen3-dev libfreeimage-dev libgoogle-glog-dev libgflags-dev libglew-dev libqt5opengl5-dev qt5-default libatlas-base-dev libsuitesparse-dev libcgal-dev libcgal-qt5-dev libceres-dev libflann-dev liblz4-dev libsqlite3-dev libmetis-dev

2、下载colmap源码，切换版本

cs 复制代码

git clone https://github.com/colmap/colmap.git
 # 强烈建议切换到 3.9.1 分支，不容易报错
 # 目前稳定tag为 3.13.0
cd colmap
git checkout 3.9.1

3、编译colmap源码

cs 复制代码

cd @colmap源码目录
mkdir build
cd build
cmake .. -GNinja -DCMAKE_CUDA_ARCHITECTURES=native
# 耗时操作
ninja
sudo ninja install

4、验证colmap是否编译安装成功

cs 复制代码

cd @测试脚本mapping.sh所在目录
sudo chmod +x mapping.sh
./mapping.sh ~/test_data/

mapping.sh

sh 复制代码

#!/bin/bash

# 检查参数
if [ -z "$1" ]; then
  echo "❌ 用法: ./process_scene.sh <图片文件夹绝对路径> [可选: 输出目录名称]"
  echo "📝 示例: ./process_scene.sh /home/mz/photos/my_cat"
  exit 1
fi

# 1. 获取图片的绝对路径
IMAGE_PATH=$(realpath "$1")

# 2. 设定工作目录 (核心修改)
# 如果用户指定了第二个参数，就用那个；否则默认在当前目录下创建 "3dgs_project"
if [ -n "$2" ]; then
    WORK_DIR=$(realpath "$2")
else
    # 获取当前终端所在的路径
    CURRENT_RUN_DIR=$(pwd)
    WORK_DIR="$CURRENT_RUN_DIR/3dgs_project"
fi

# 创建工作目录
mkdir -p "$WORK_DIR"

# 设定 COLMAP 需要的文件路径
DB_PATH="$WORK_DIR/database.db"
SPARSE_PATH="$WORK_DIR/sparse"
OUTPUT_PATH="$WORK_DIR/output"

echo "========================================"
echo "📂 图片来源: $IMAGE_PATH"
echo "🎯 输出位置: $WORK_DIR"
echo "========================================"

# ---------------------------------------------------------
# 开始 COLMAP 流程
# ---------------------------------------------------------

# 1. 特征提取
echo "--> [1/4] 特征提取..."
colmap feature_extractor \
    --database_path "$DB_PATH" \
    --image_path "$IMAGE_PATH" \
    --ImageReader.camera_model SIMPLE_RADIAL \
    --ImageReader.single_camera 1 \
    --SiftExtraction.use_gpu 1

# 2. 特征匹配
echo "--> [2/4] 特征匹配..."
colmap exhaustive_matcher \
    --database_path "$DB_PATH" \
    --SiftMatching.use_gpu 1

# 3. 稀疏重建 (应用了之前的宽松参数)
echo "--> [3/4] 稀疏重建..."
mkdir -p "$SPARSE_PATH"
colmap mapper \
    --database_path "$DB_PATH" \
    --image_path "$IMAGE_PATH" \
    --output_path "$SPARSE_PATH" \
    --Mapper.min_num_matches 10 \
    --Mapper.init_min_num_inliers 50 \
    --Mapper.abs_pose_min_num_inliers 15 \
    --Mapper.abs_pose_min_inlier_ratio 0.1

# 4. 去畸变 (生成最终给 3DGS 的数据)
echo "--> [4/4] 图像去畸变与整理..."
mkdir -p "$OUTPUT_PATH"

# 检查是否生成了模型 0 (防止报错)
if [ ! -d "$SPARSE_PATH/0" ]; then
    echo "❌ 错误: 稀疏重建失败，没有生成 sparse/0 文件夹。"
    echo "   请检查图片是否有足够的重叠度。"
    exit 1
fi

colmap image_undistorter \
    --image_path "$IMAGE_PATH" \
    --input_path "$SPARSE_PATH/0" \
    --output_path "$OUTPUT_PATH" \
    --output_type COLMAP \
    --max_image_size 2000

# ==========================================
# 🧹 清理多余文件 (关键修改)
# ==========================================
echo "--> 正在清理 MVS 多余文件..."

# 删除 stereo 文件夹 (MVS 稠密重建才需要，3DGS 不需要)
rm -rf "$OUTPUT_PATH/stereo"

# 删除自动生成的 .sh 脚本
rm -f "$OUTPUT_PATH/run-colmap-geometric.sh"
rm -f "$OUTPUT_PATH/run-colmap-photometric.sh"

echo "========================================"
echo "✅ 全部完成！"
echo "👉 给 3DGS 训练的路径是: $OUTPUT_PATH"
echo "========================================"

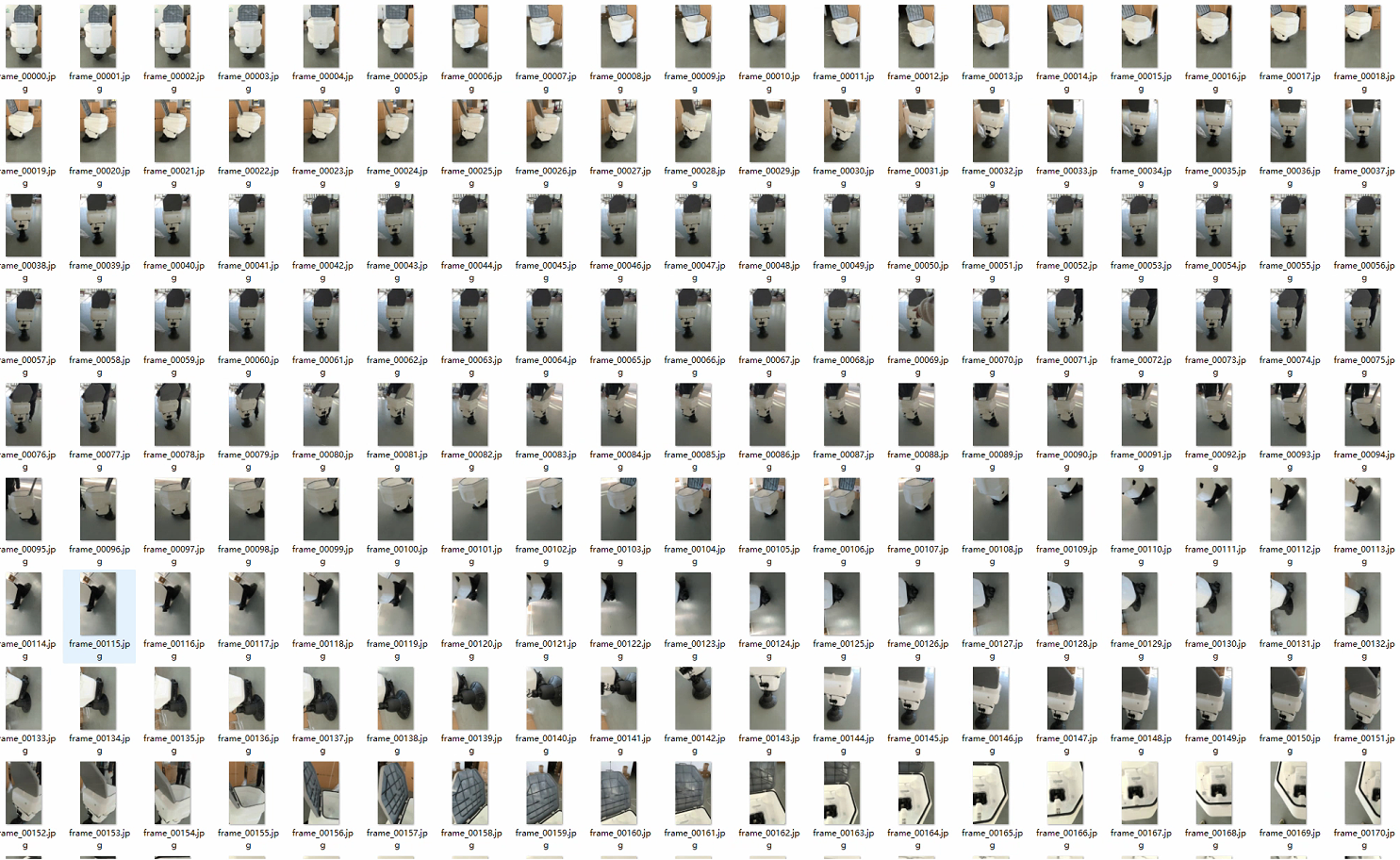

~/test_data/数据目录：

postshot验证结果：
根据代码内容，输出的结果在@3dgs_project/output下

存在两个文件夹：images 和sparse

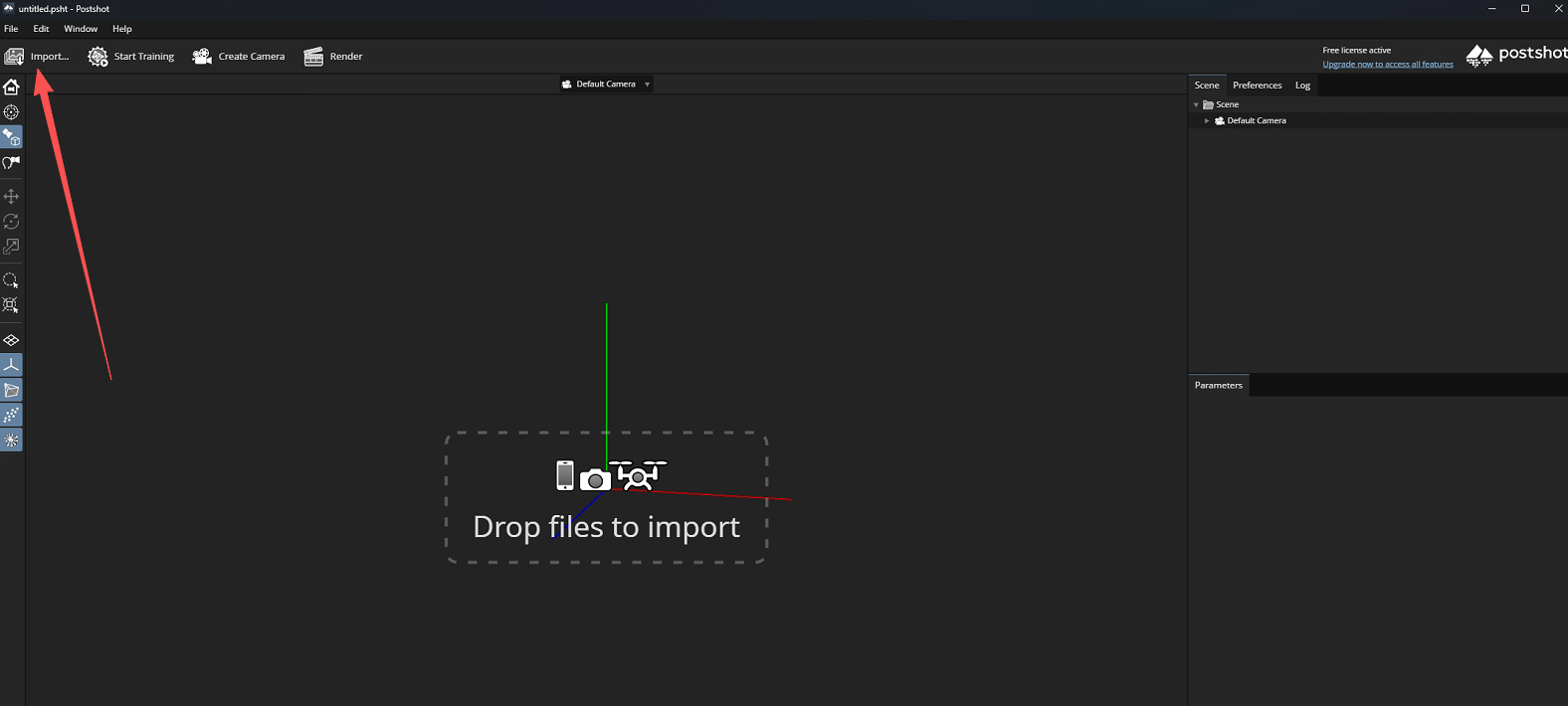

打开postshot软件，点击import，先导入images目录中所有文件

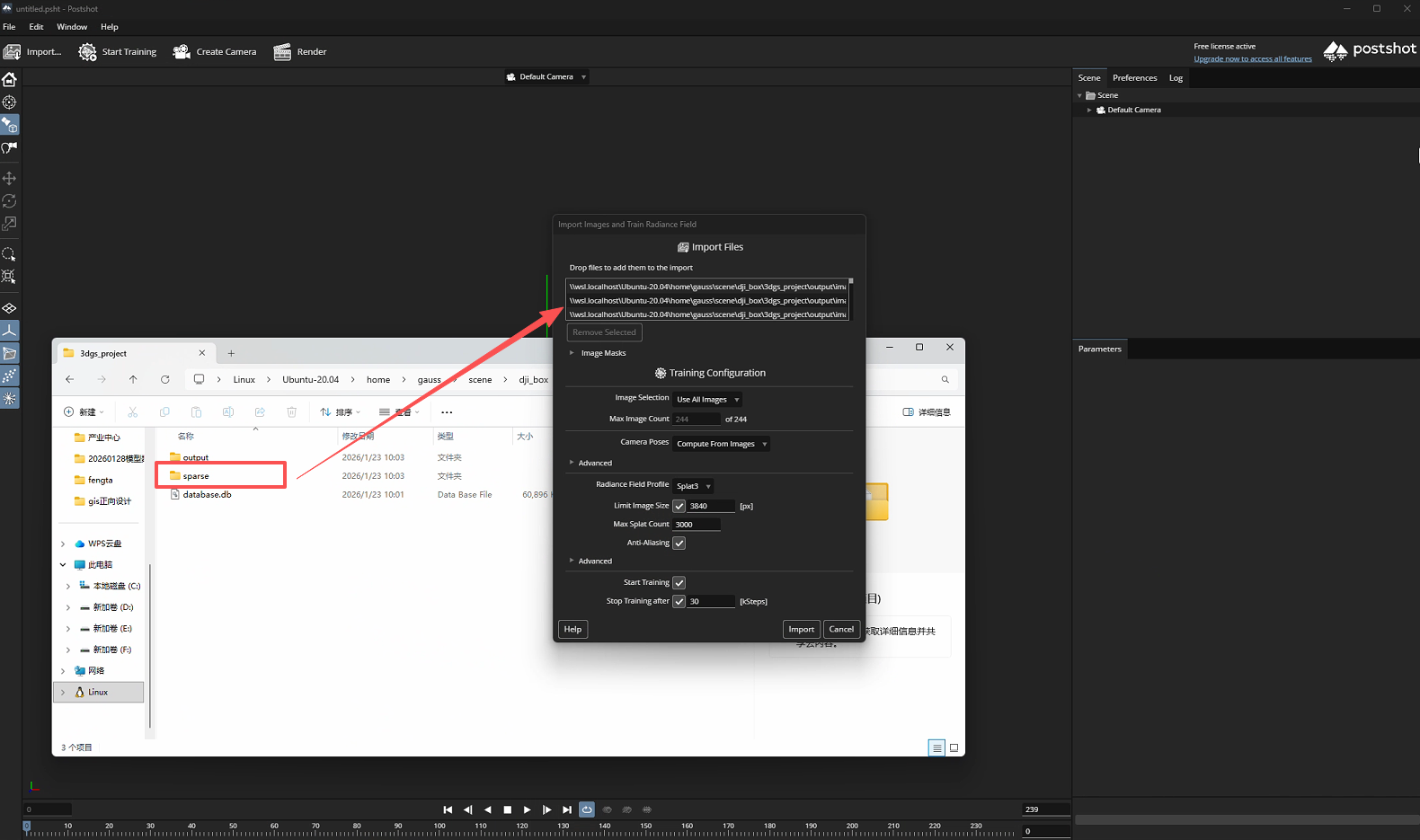

再将sparse中的文件（cameras.bin、images.bin、points3D.bin）拖到导入文件框：

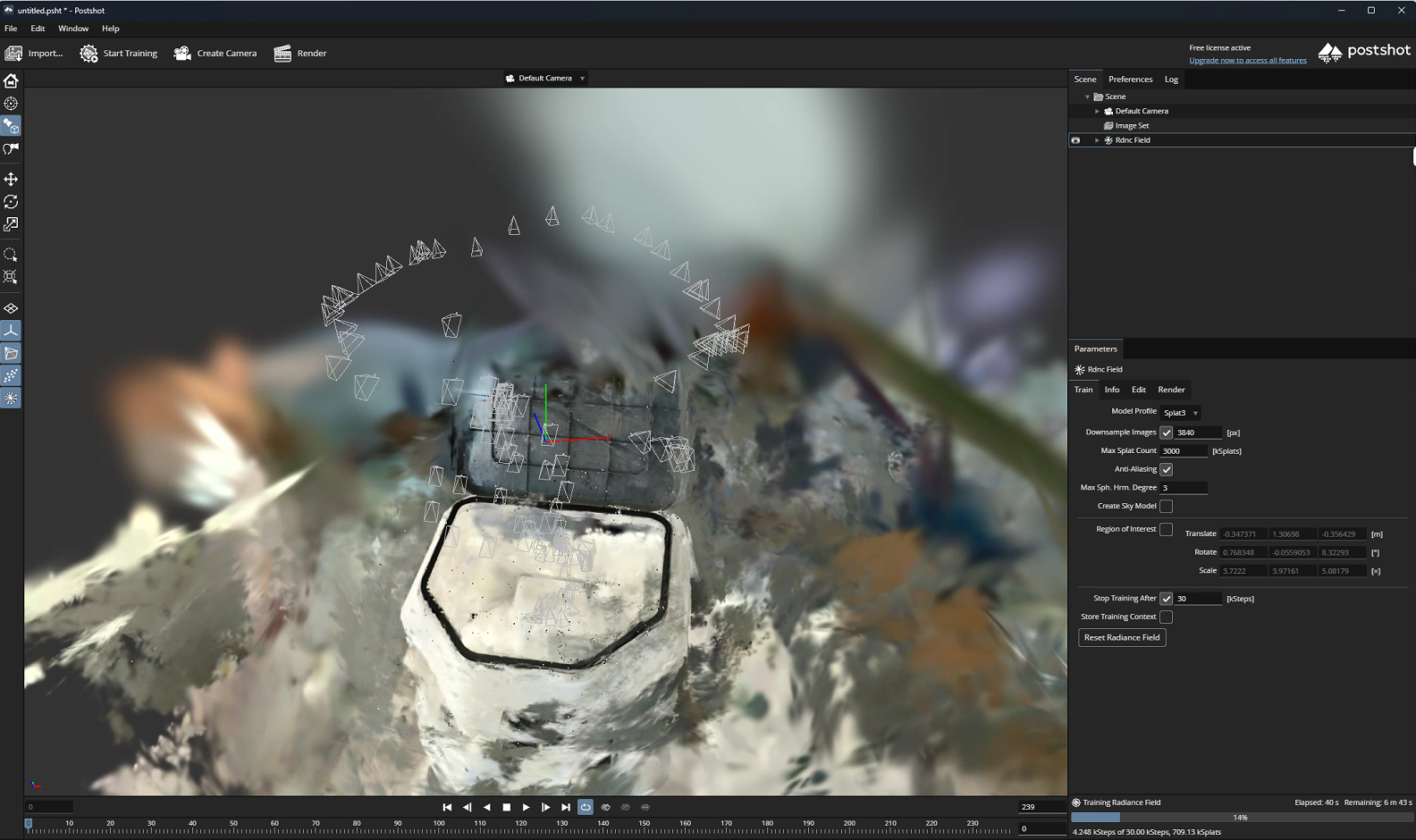

导入后，即可查看colmap计算的相机姿态和重建点云：

2.4 linux环境中安装conda

conda用来管理python环境，兼容多版本

conda环境安装运行过程：

cs 复制代码

wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-x86_64.sh
bash Miniconda3-latest-Linux-x86_64.sh
source ~/.bashrc

# 切换conda的下载源
# 查看当前conda的源：
conda config --show-sources
# 删除掉系统的配置文件：
rm /home/mz/miniconda3/.condarc
# 添加国内源：
code ~/.condarc
# 编辑为：
channels:
    - https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud/conda-forge/
    - https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud/pytorch/
    - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/free/
    - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main/
    - nodefaults
show_channel_urls: true
# 创建一个虚拟环境
conda create -n gsplat python=3.10
conda activate gsplat
# 查看conda当前管理python版本
conda env list
# 设置Python版本对应pip下载源为国内源：
pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple

2.5 linux环境中安装gsplat

1、安装pytorch

pip安装：

cs 复制代码

pip install torch torchvision --index-url https://download.pytorch.org/whl/cu118

验证：

cs 复制代码

python
> import torch
> torch.cuda.is_available()

2、安装gsplat

pip安装：

cs 复制代码

pip install gsplat

3、安装gsplat用于训练的库：

cs 复制代码

git clone https://github.com/nerfstudio-project/gsplat.git
cd gsplat/examples
pip install -r requirements.txt --no-build-isolation
# 训练
python simple_trainer.py default --data_dir ~/hello/3dgs_project/output/ --data_factor 1 --save_ply
# --data_factor：缩放原始图片多少倍
# --save_ply：输出ply文件，会在训练迭代7000和30000分别保存1次。

输出成果ply文件保存目录：
@results/garden/ply/

训练过程可以打开localhost:8080进行查看

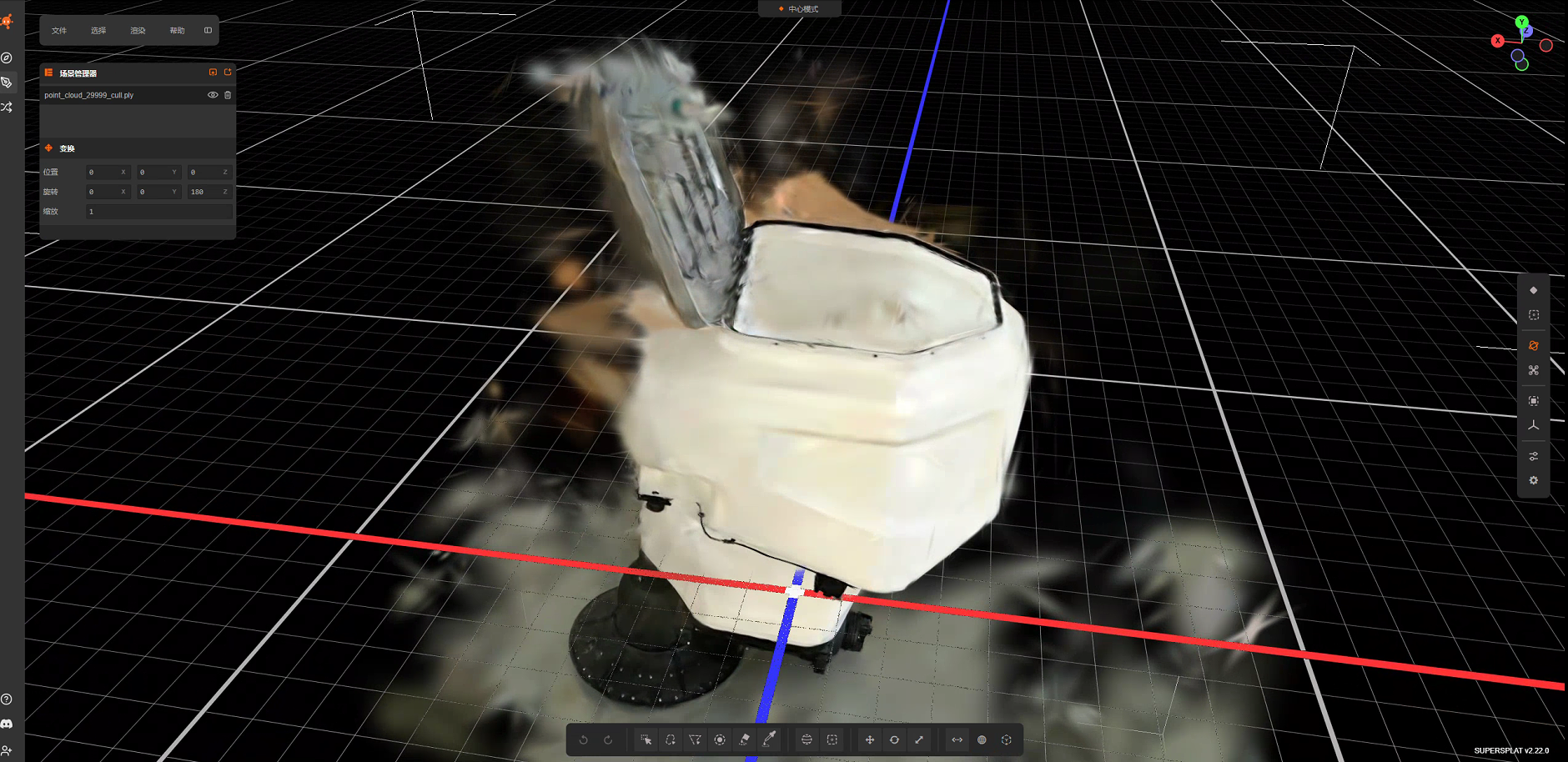

输出结果验证：https://superspl.at/editor
