PADS布局时放置同网络部件或过孔的节约空间技巧

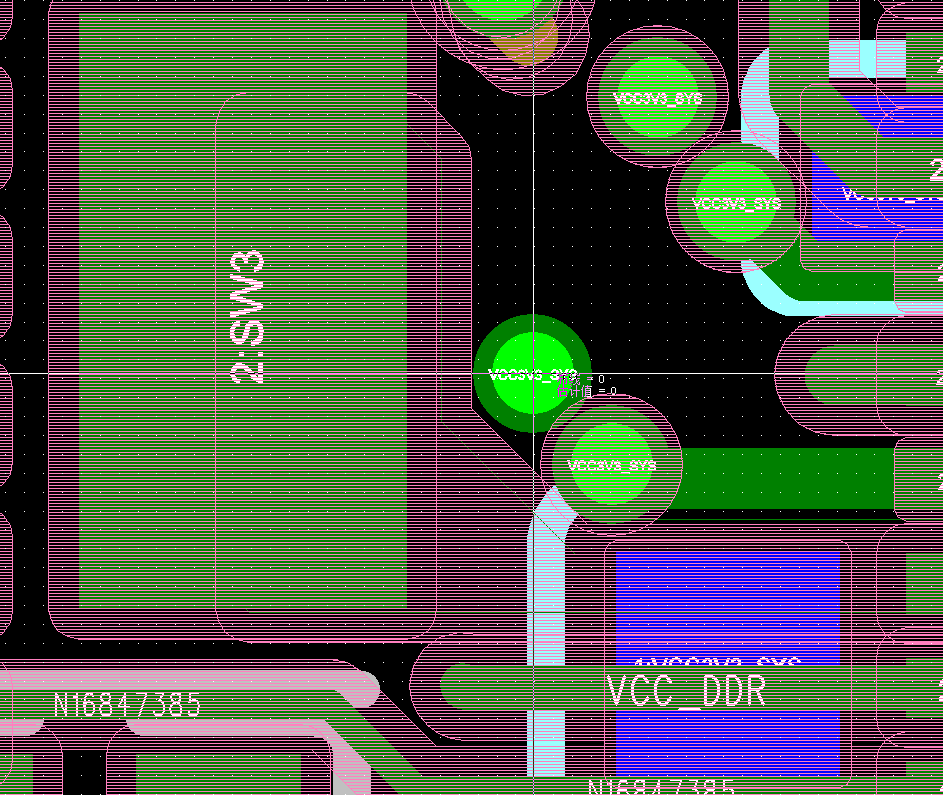

关掉DRC布同网络孔或部件

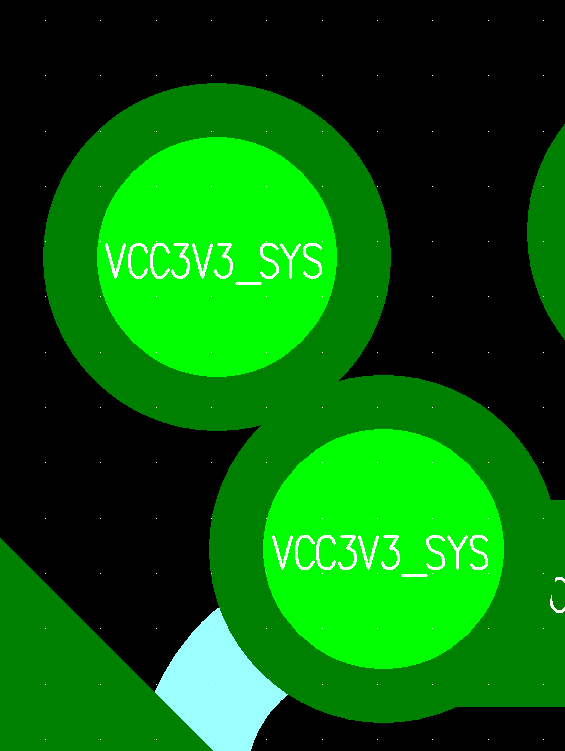

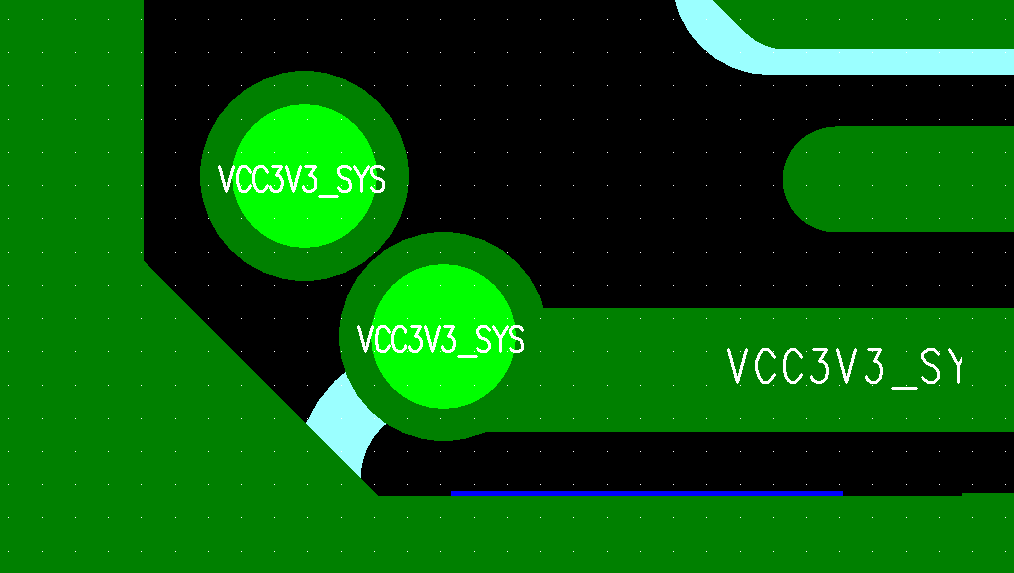

本身同网络原件或者过孔你焊盘与焊盘组焊与阻焊叠在一起都不会报错,但通孔钻孔放叠在一起就会报错,因为怕把板子割裂了,报错只会报通孔与通孔太近的错误

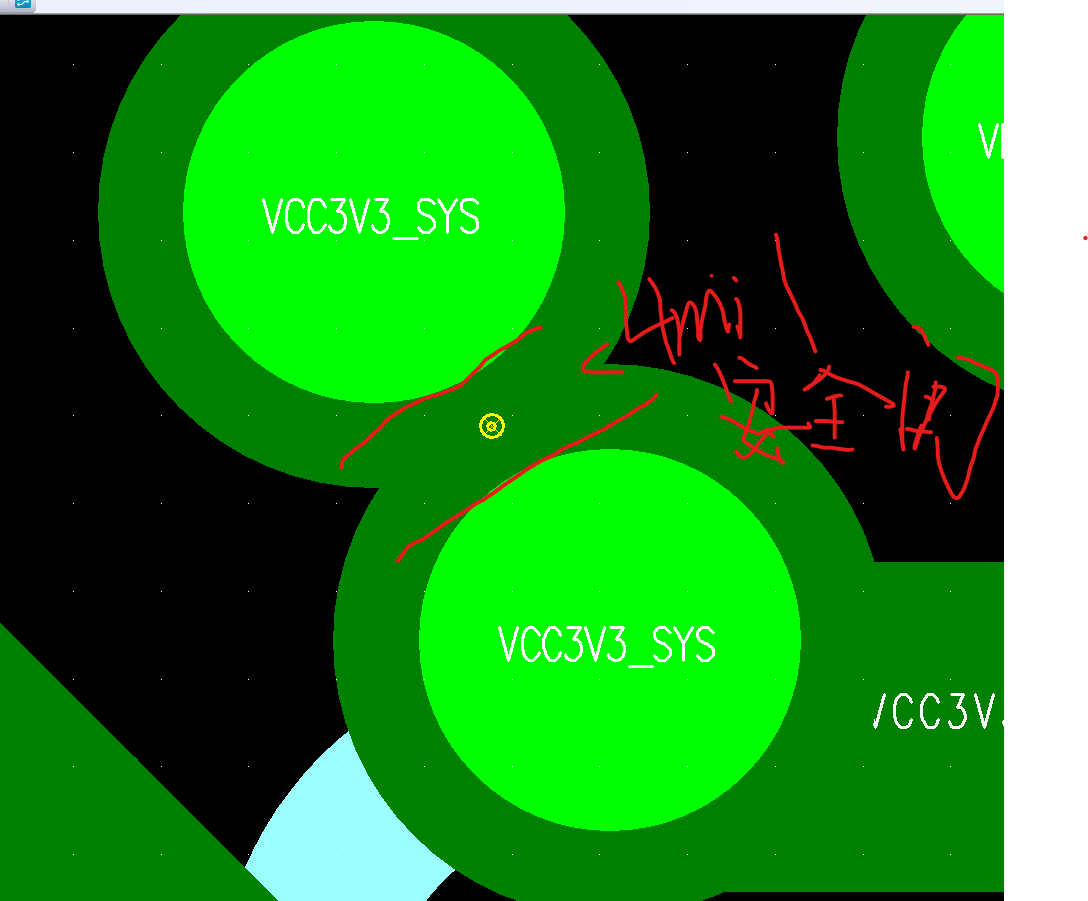

关掉DRC布同网络孔就算越过安全距离只要通孔不连在一起也不会报错

你后续设计检验也不会报错
