欧姆龙NJ/NX：POD映射拓展轴功能块揭秘与应用实战

欧姆龙NJ/NX使用POD映射拓展轴功能块与应用案例功能块内部可查看，可编辑，此功能程序在实际项目中稳定使用可以在原有轴数(8.16.32.64)基础上实现更多轴的控制，如10轴35轴67轴等。根据实际项目对ECAT总线刷新周期需求而定，程序比较经典

在自动化控制领域，欧姆龙的NJ/NX系列控制器一直表现出色。今天咱们就唠唠其中一个超实用的功能------使用POD映射拓展轴功能块及其精彩应用案例。

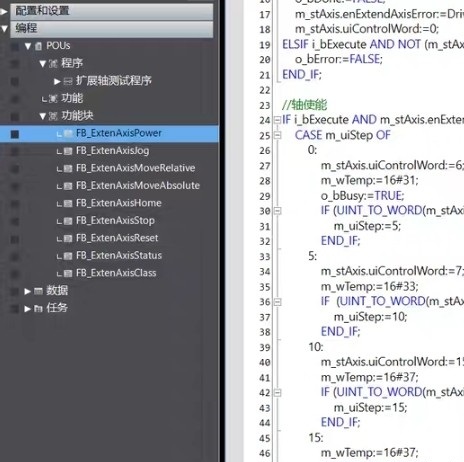

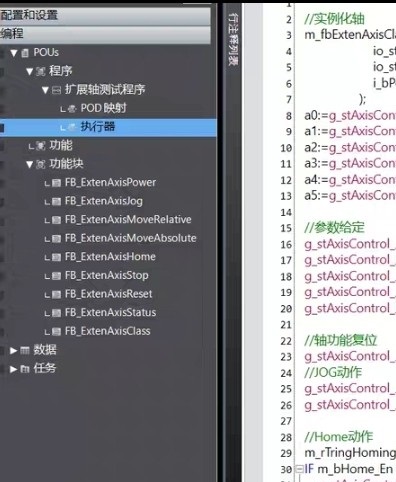

功能块探秘

这个功能块可不是藏着掖着的，它内部是完全可查看、可编辑的。这就好比给咱们开发者一把万能钥匙，能够深入到功能块内部去一探究竟，根据实际项目需求对其进行个性化的调整。在实际项目里，这个功能程序就像个靠谱的老伙计，稳稳当当的，从未掉过链子。

拓展轴的神奇力量

大家都知道，常规情况下，欧姆龙NJ/NX控制器支持的轴数有限，像8轴、16轴、32轴或者64轴。但实际项目需求那可是千奇百怪，有时候就需要控制10轴、35轴甚至67轴。这时候，POD映射拓展轴功能块就大显身手啦！它能够突破这些常规轴数的限制，实现更多轴的精准控制。

代码实现与分析

下面咱们来看看关键代码部分（以欧姆龙的编程语言为例，具体语法可能因版本略有差异）：

text 复制代码

// 定义轴相关的变量
AXIS_AXIS_1: AXIS;
AXIS_AXIS_2: AXIS;
// 此处省略其他轴的定义，根据实际拓展轴数添加

// 初始化轴
AXIS_INIT(AXIS_AXIS_1);
AXIS_INIT(AXIS_AXIS_2);
// 初始化其他轴

// POD映射相关代码
POD_MAP_CONFIG: POD_MAP_CONFIG_TYPE := (
    AXIS_NUMBER := 10, // 假设拓展到10轴
    REFRESH_CYCLE := 1000 // 根据实际ECAT总线刷新周期需求设置，单位微妙
);

POD_MAP_INIT(POD_MAP_CONFIG);

在这段代码里，首先定义了各个轴的变量，就像给每个轴都分配了一个专属的小房间。然后通过 AXISINIT**函数对每个轴进行初始化，这一步就好比给每个轴上好发条，让它们准备好工作。重点来了，POD MAPCONFIG**这个结构体的设置，它定义了我们要拓展到的轴数以及ECAT总线刷新周期。POD MAP_INIT 函数则是根据这个配置来初始化POD映射，为拓展轴功能的实现打下基础。

应用案例：复杂设备轴控制

想象一下，咱们正在做一个大型自动化生产线的项目，其中有一台复杂的设备，需要多达35轴的协同控制，才能完成各种精细的动作。要是没有POD映射拓展轴功能块，那可就抓瞎了。

通过使用这个功能块，我们成功实现了35轴的精准控制。不同的轴负责不同的动作，比如物料的传送、加工工具的移动、产品的分拣等等。每个轴都在POD映射的协调下，按照设定的ECAT总线刷新周期有条不紊地工作着，整个设备运行得顺风顺水，生产效率大幅提高。

在实际项目中，根据不同的生产工艺和设备要求，灵活调整轴的数量和刷新周期，这POD映射拓展轴功能块真的是帮了大忙。它让欧姆龙NJ/NX系列控制器在面对复杂轴控制需求时，依然能够轻松应对，展现出强大的适应能力。

总之，欧姆龙NJ/NX的POD映射拓展轴功能块，无论是从功能的实用性，还是代码实现的灵活性，都为自动化项目开发带来了极大的便利。希望今天分享的内容能给各位同行在类似项目中提供一些有益的参考。
