一个月玩转MQTT(篇五:开发自己的MQTT WEB页面）

前面讲到了：

一个月玩转MQTT(篇二：部署阿里云服务器和EMQX)-CSDN博客

一个月玩转MQTT(篇三:测试EMQX）-CSDN博客

一个月玩转MQTT(篇四:移远EC200U模块MQTT连接测试）-CSDN博客

现在我讲一下，如何在云服务器上，生成一个自己的web网页，然后web网页可以订阅和发布消息。

背景：

1、服务器还是之前提到的阿里云ECS服务器，搭载的是Ubuntu 22.04 64位 UEFI版

2、web页面，采用ASP.NET跨平台开发。我的开发环境是visual studio 2022

由于我一直是C#系开发者，一直对ASP.NET熟悉，所以驾轻就熟的使用这门语言。当然你们也可以用自己熟悉的语言，比如node.js + Vue 的方案等等。

好吧，那我们就开始吧！

第一步：Windows 11 + VS 2022 开发准备

1. 确保 VS 2022 安装了 .NET 8 开发工具

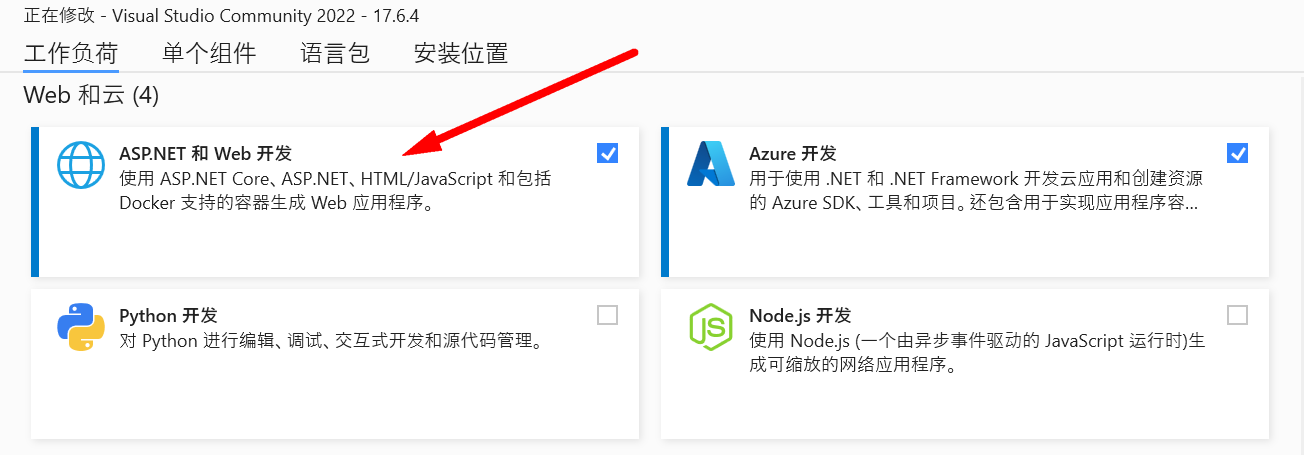

打开 VS 2022 → 点击「工具」→「获取工具和功能」；在「工作负载」里勾选：

✅ ASP.NET 和 Web 开发（必选）；

点击「修改」，安装完成后重启 VS。

2. 创建 ASP.NET Core MVC 项目

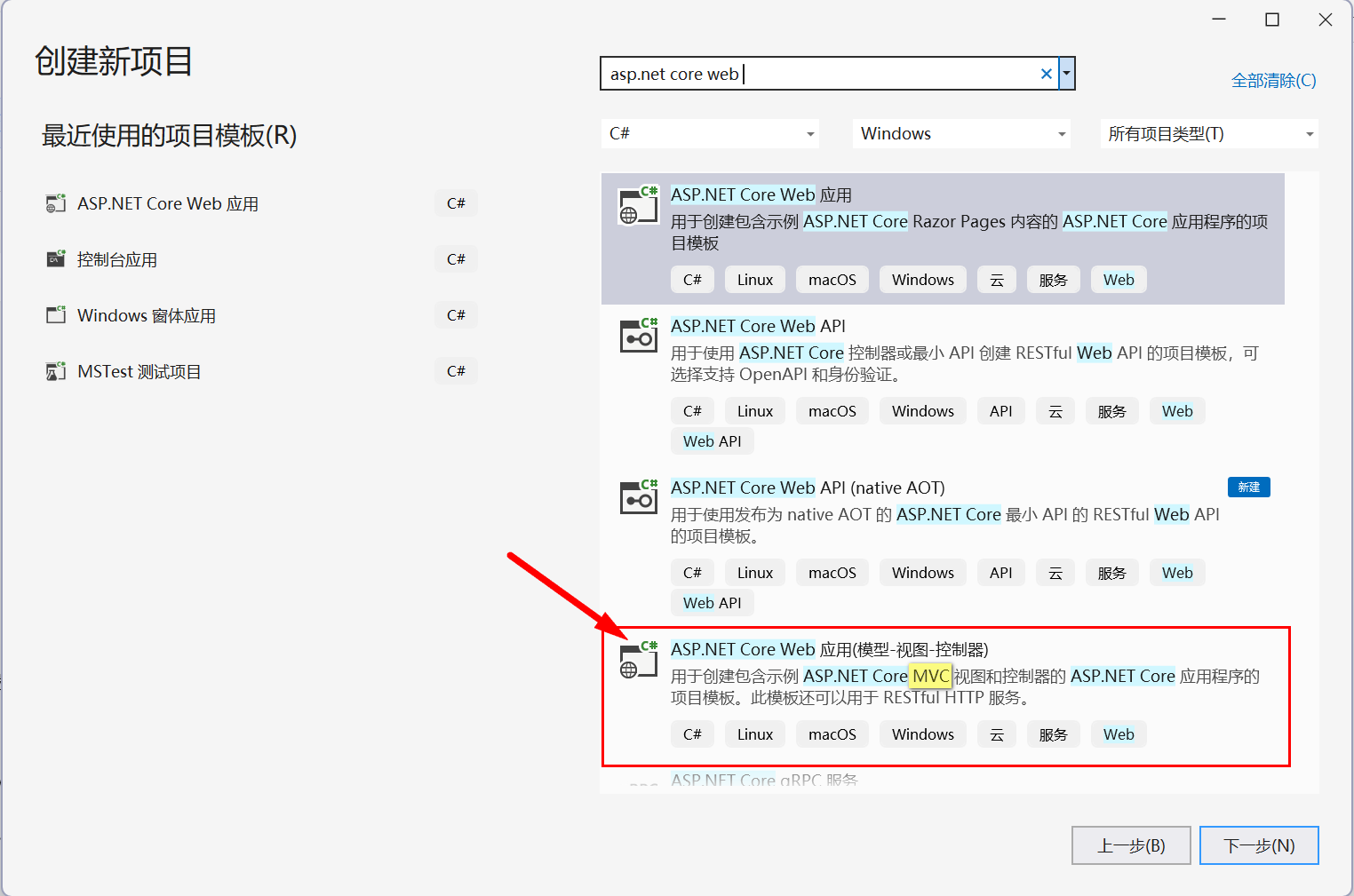

打开 VS 2022 → 「创建新项目」→ 选择「ASP.NET Core Web 应用程序（MVC）」

框架选择：.NET 8 (长期支持) → 取消勾选「启用 Docker」 → 创建

3、安装 MQTTnet 依赖（对接 EMQX）

1. 右键项目 →「管理 NuGet 程序包」→ 「浏览」；
2. 搜索并安装以下包（版本选最新稳定版）
   1. MQTTnet 4.3.1207（核心 MQTT 客户端）
   2. MQTTnet.Extensions.ManagedClient 4.3.1207（自动重连的托管客户端，适合后台运行）
   3. Microsoft.AspNetCore.SignalR（实时推送数据到 Web 前端，可选但推荐）

上图中的5.1.0.1559，我后边都统一改成了4.3.1207。

第二步： 实现 MQTT 核心功能（订阅传感器消息 + 存储数据）

我们公司长沙湾流智能科技有限公司，是专门做倾角传感器的，可以检测物体倾斜，比如货柜，铁塔，这些传感器通过4G MQTT与服务器进行连接通信。那么接下来我就以倾角传感器来举例进行说明。

我们计划按下述步骤实现：

• 后台服务(asp.net)持续连接 EMQX，订阅传感器主题；
• 接收倾角传感器的 roll/pitch （X、Y）角度数据，存储到内存（这里先不使用数据库）；
• 通过 SignalR 实时推送到 Web 前端。

步骤 1：创建传感器数据模型

在项目中新建「Models」文件夹→新建类SensorData.cs：

// 传感器数据模型（对应roll/pitch）
namespace SensorMqttDashboard.Models
{
    public class SensorData
    {
        // 传感器ID（区分5个传感器，如Sensor_1、Sensor_2）
        public string SensorId { get; set; } = string.Empty;
        // 横滚角
        public double Roll { get; set; }
        // 俯仰角
        public double Pitch { get; set; }
        // 数据更新时间
        public DateTime UpdateTime { get; set; } = DateTime.Now;
    }
}

步骤 2：创建 SignalR 集线器（实时推送数据）

新建「Hubs」文件夹→新建类SensorHub.cs：

using Microsoft.AspNetCore.SignalR;
using SensorMqttDashboard.Models;

namespace SensorMqttDashboard.Hubs
{
    // SignalR集线器，用于向前端推送传感器数据
    public class SensorHub : Hub
    {
        // 前端调用此方法获取所有传感器数据（可选）
        public async Task SendSensorData(SensorData data)
        {
            // 推送给所有连接的客户端
            await Clients.All.SendAsync("ReceiveSensorData", data);
        }
    }
}

步骤 3：创建 MQTT 后台服务（核心）

新建「Services」文件夹→新建类MqttBackgroundService.cs：

using Microsoft.AspNetCore.SignalR;
using MQTTnet;
using MQTTnet.Client;
using MQTTnet.Extensions.ManagedClient;
using MQTTnet.Packets;
using MQTTnet.Protocol;
using SensorMqttDashboard.Hubs;
using SensorMqttDashboard.Models;
using System.Text;
using System.Text.Json;

namespace SensorMqttDashboard.Services
{
    // 后台MQTT服务，持续运行并订阅传感器消息
    public class MqttBackgroundService : BackgroundService
    {
        // 存储所有传感器数据（内存中，重启会丢失，新手先这样）
        public static Dictionary<string, SensorData> AllSensorData = new Dictionary<string, SensorData>();

        private readonly IManagedMqttClient _mqttClient;
        private readonly ILogger<MqttBackgroundService> _logger;
        private readonly IHubContext<SensorHub> _hubContext;

        // 阿里云EMQX配置（替换成你的服务器信息）
        private readonly string _mqttServer = "你的阿里云服务器公网IP"; // 例如 120.78.xxx.xxx
        private readonly int _mqttPort = 1883; // EMQX默认MQTT端口
        private readonly string _mqttUsername = "mqtt_user"; // 步骤1.3创建的用户名
        private readonly string _mqttPassword = "mqtt_pass123"; // 步骤1.3创建的密码
        private readonly string _sensorTopic = "sensor/inclination/#"; // 订阅所有传感器主题（#是通配符）

        public MqttBackgroundService(ILogger<MqttBackgroundService> logger, IHubContext<SensorHub> hubContext)
        {
            _logger = logger;
            _hubContext = hubContext;

            // 创建托管MQTT客户端（自动重连，断网后会自动重试）
            var factory = new MqttFactory();
            _mqttClient = factory.CreateManagedMqttClient();
        }

        // 服务启动时执行：连接EMQX + 订阅主题
        protected override async Task ExecuteAsync(CancellationToken stoppingToken)
        {
            // 配置MQTT客户端选项
            var mqttOptions = new ManagedMqttClientOptionsBuilder()
                .WithAutoReconnectDelay(TimeSpan.FromSeconds(5)) // 重连间隔5秒
                .WithClientOptions(new MqttClientOptionsBuilder()
                    .WithTcpServer(_mqttServer, _mqttPort) // 阿里云EMQX地址+端口
                    .WithClientId($"AspNetClient_{Guid.NewGuid()}") // 唯一客户端ID
                    .WithCredentials(_mqttUsername, _mqttPassword) // 认证信息
                    .WithCleanSession() // 清理会话
                    .Build())
                .Build();

            // 注册消息接收事件（核心：收到传感器消息后的处理）
            _mqttClient.ApplicationMessageReceivedAsync += async e =>
            {
                try
                {
                    // 1. 解析MQTT消息
                    var topic = e.ApplicationMessage.Topic; // 传感器主题，如 sensor/inclination/Sensor_1
                    var payload = System.Text.Encoding.UTF8.GetString(e.ApplicationMessage.Payload); // 消息内容，如 {"SensorId":"Sensor_1","Roll":12.3,"Pitch":4.5}

                    _logger.LogInformation("收到传感器消息：Topic={Topic}, Payload={Payload}", topic, payload);

                    // 2. 反序列化为SensorData对象
                    var sensorData = JsonSerializer.Deserialize<SensorData>(payload);
                    if (sensorData == null || string.IsNullOrEmpty(sensorData.SensorId))
                    {
                        _logger.LogWarning("消息格式错误：{Payload}", payload);
                        return;
                    }

                    // 3. 更新内存中的传感器数据
                    if (AllSensorData.ContainsKey(sensorData.SensorId))
                    {
                        AllSensorData[sensorData.SensorId] = sensorData;
                    }
                    else
                    {
                        AllSensorData.Add(sensorData.SensorId, sensorData);
                    }

                    // 4. 通过SignalR推送到Web前端
                    await _hubContext.Clients.All.SendAsync("ReceiveSensorData", sensorData);
                }
                catch (Exception ex)
                {
                    _logger.LogError(ex, "处理MQTT消息失败");
                }
            };

            // 连接EMQX并订阅主题
            await _mqttClient.StartAsync(mqttOptions);

            await _mqttClient.SubscribeAsync(new List<MqttTopicFilter>{
                new MqttTopicFilterBuilder()
                    .WithTopic(_sensorTopic)
                    .WithQualityOfServiceLevel(MqttQualityOfServiceLevel.AtMostOnce)
                    .Build()
            });

            _logger.LogInformation("MQTT客户端已连接到 {Server}:{Port}，订阅主题：{Topic}", _mqttServer, _mqttPort, _sensorTopic);

            // 保持服务运行，直到停止
            await Task.Delay(Timeout.Infinite, stoppingToken);
        }

        // 服务停止时断开MQTT连接
        public override async Task StopAsync(CancellationToken cancellationToken)
        {
            await _mqttClient.StopAsync();
            _logger.LogInformation("MQTT客户端已断开连接");
            await base.StopAsync(cancellationToken);
        }

        // 可选：发布消息到EMQX（比如前端手动发送指令给传感器）
        public async Task PublishMessage(string topic, string payload)
        {
            var message = new MqttApplicationMessageBuilder()
                .WithTopic(topic)
                .WithPayload(Encoding.UTF8.GetBytes(payload)) // 显式转字节数组，避免编码问题
                .WithQualityOfServiceLevel(MqttQualityOfServiceLevel.AtMostOnce)
                .WithRetainFlag(false)
                .Build();

            // 托管客户端用EnqueueAsync替代PublishAsync
            await _mqttClient.EnqueueAsync(message);
        }
    }
}

步骤 4：注册服务和中间件（Program.cs）

替换Program.cs的全部代码：

using SensorMqttDashboard.Hubs;
using SensorMqttDashboard.Services;

var builder = WebApplication.CreateBuilder(args);

// 添加MVC控制器和视图支持
builder.Services.AddControllersWithViews();

// 注册SignalR
builder.Services.AddSignalR();

// 注册MQTT后台服务
builder.Services.AddHostedService<MqttBackgroundService>();

var app = builder.Build();

// 配置HTTP请求管道
if (!app.Environment.IsDevelopment())
{
    app.UseExceptionHandler("/Home/Error");
    app.UseHsts();
}

app.UseHttpsRedirection();
app.UseStaticFiles();

app.UseRouting();

app.UseAuthorization();

// 配置SignalR路由
app.MapHub<SensorHub>("/sensorHub");

// 配置MVC路由
app.MapControllerRoute(
    name: "default",
    pattern: "{controller=Home}/{action=Index}/{id?}");

app.Run();

第三步：Web 前端展示传感器数据（实时更新）

我们修改默认的 Home 视图，展示 5 个传感器的 roll/pitch 值，通过 SignalR 实时刷新。

步骤 1：修改 Home 控制器（HomeController.cs）

打开「Controllers/HomeController.cs」，添加获取所有传感器数据的方法：

using Microsoft.AspNetCore.Mvc;
using SensorMqttDashboard.Models;
using SensorMqttDashboard.Services;

namespace SensorMqttDashboard.Controllers
{
    public class HomeController : Controller
    {
        private readonly ILogger<HomeController> _logger;

        public HomeController(ILogger<HomeController> logger)
        {
            _logger = logger;
        }

        // 首页：展示传感器数据
        public IActionResult Index()
        {
            // 将内存中的传感器数据传递到视图
            ViewBag.SensorDataList = MqttBackgroundService.AllSensorData.Values.ToList();
            return View();
        }

        [ResponseCache(Duration = 0, Location = ResponseCacheLocation.None, NoStore = true)]
        public IActionResult Error()
        {
            return View();
        }
    }
}

步骤 2：修改首页视图（Index.cshtml）

打开「Views/Home/Index.cshtml」，替换全部代码

@{
    ViewData["Title"] = "倾角传感器监控面板";
}

<!-- 传感器数据展示面板 -->
<div class="container mt-5">
    <h1 class="text-center mb-4" style="font-size: 2.5rem; font-weight: bold;">倾角传感器实时数据</h1>
    <h4 class="text-center mb-2" style="font-size: 1rem; color: #666;">长沙湾流智能科技有限公司</h4>
    <h4 class="text-center mb-4" style="font-size: 1rem; color: #666;">抖音号：铁甲前沿</h4>

    <!-- 5个传感器卡片（动态生成） -->
    <div class="row g-4" id="sensorCards">
        @foreach (var sensor in ViewBag.SensorDataList)
        {
            <div class="col-md-6 col-lg-4">
                <div class="card shadow-sm h-100">
                    <div class="card-header bg-primary text-white">
                        <h5 class="card-title mb-0">传感器 @sensor.SensorId</h5>
                    </div>
                    <div class="card-body">
                        <p class="card-text"><strong>横滚角 (Roll)：</strong> <span id="roll_@sensor.SensorId">@sensor.Roll</span> °</p>
                        <p class="card-text"><strong>俯仰角 (Pitch)：</strong> <span id="pitch_@sensor.SensorId">@sensor.Pitch</span> °</p>
                        <p class="card-text text-muted"><small>最后更新：@sensor.UpdateTime.ToString("yyyy-MM-dd HH:mm:ss")</small></p>
                    </div>
                </div>
            </div>
        }
        <!-- 如果暂无数据，显示提示 -->
        @if (ViewBag.SensorDataList.Count == 0)
        {
            <div class="col-12 text-center text-muted">
                <h4>暂无传感器数据，请等待设备上报...</h4>
            </div>
        }
    </div>
</div>

<!-- 引入SignalR客户端 + jQuery（简化DOM操作） -->
<script src="https://cdn.jsdelivr.net/npm/jquery@3.7.1/dist/jquery.min.js"></script>
<script src="~/lib/signalr/dist/browser/signalr.js"></script>

<script>
    // 初始化SignalR连接
    const connection = new signalR.HubConnectionBuilder()
        .withUrl("/sensorHub") // 对应Program.cs中的SignalR路由
        .withAutomaticReconnect() // 自动重连
        .build();

    // 接收传感器数据的回调函数
    connection.on("ReceiveSensorData", function (sensorData) {
        console.log("收到实时数据：", sensorData);

        // 检查卡片是否存在，不存在则创建
        const cardId = `card_${sensorData.sensorId}`;
        if ($(`#${cardId}`).length === 0) {
            // 创建新的传感器卡片
            const newCard = `
                <div class="col-md-6 col-lg-4" id="${cardId}">
                    <div class="card shadow-sm h-100">
                        <div class="card-header bg-primary text-white">
                            <h5 class="card-title mb-0">传感器 ${sensorData.sensorId}</h5>
                        </div>
                        <div class="card-body">
                            <p class="card-text"><strong>横滚角 (Roll)：</strong> <span id="roll_${sensorData.sensorId}">${sensorData.roll}</span> °</p>
                            <p class="card-text"><strong>俯仰角 (Pitch)：</strong> <span id="pitch_${sensorData.sensorId}">${sensorData.pitch}</span> °</p>
                            <p class="card-text text-muted"><small>最后更新：${new Date(sensorData.updateTime).toLocaleString()}</small></p>
                        </div>
                    </div>
                </div>
            `;
            // 清空"暂无数据"提示，添加新卡片
            $("#sensorCards").empty().append(newCard);
        } else {
            // 更新已有卡片的数据
            $(`#roll_${sensorData.sensorId}`).text(sensorData.roll);
            $(`#pitch_${sensorData.sensorId}`).text(sensorData.pitch);
            $(`#${cardId} .text-muted small`).text(`最后更新：${new Date(sensorData.updateTime).toLocaleString()}`);
        }
    });

    // 启动SignalR连接
    connection.start().catch(function (err) {
        return console.error(err.toString());
    });
</script>

第四步：测试运行

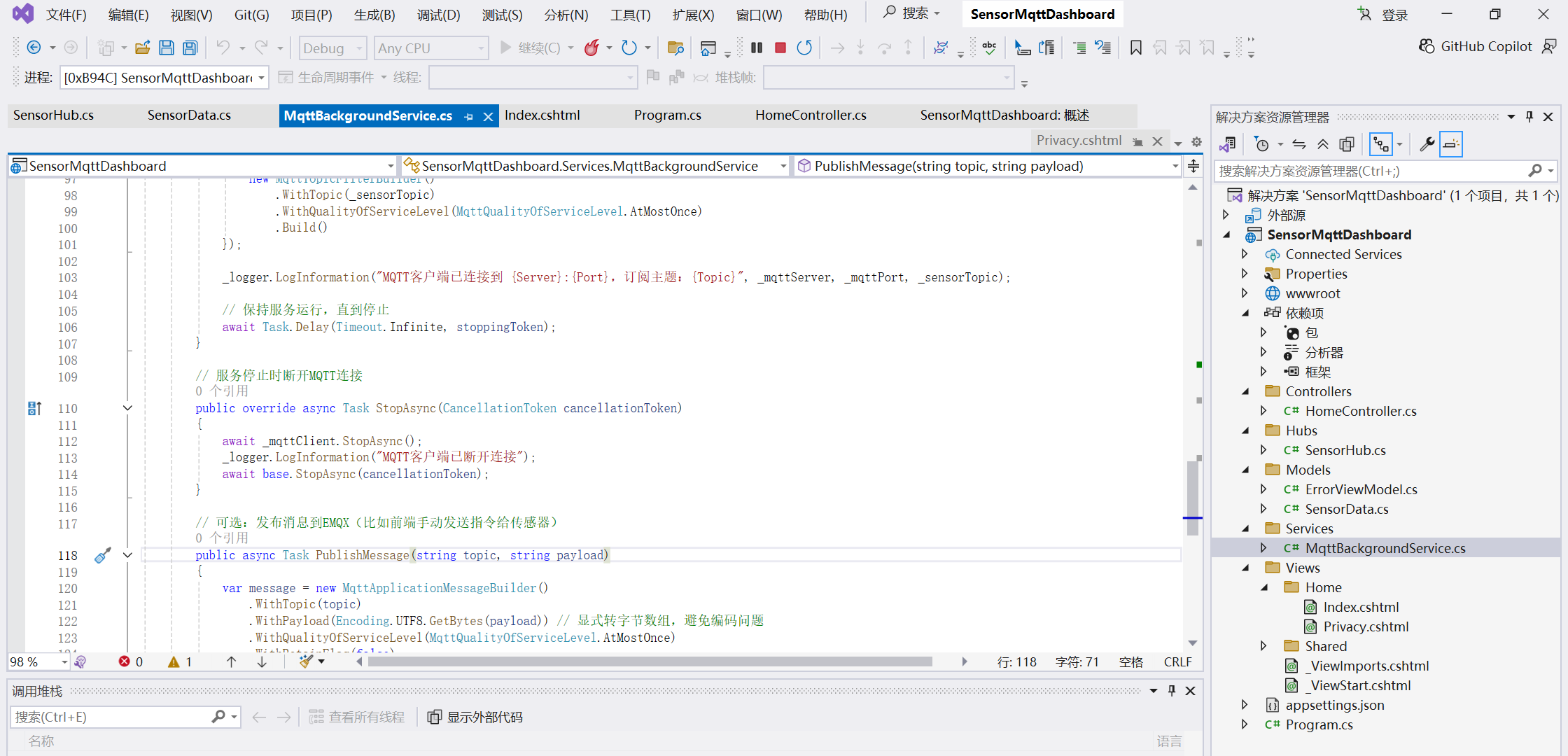

程序架构：

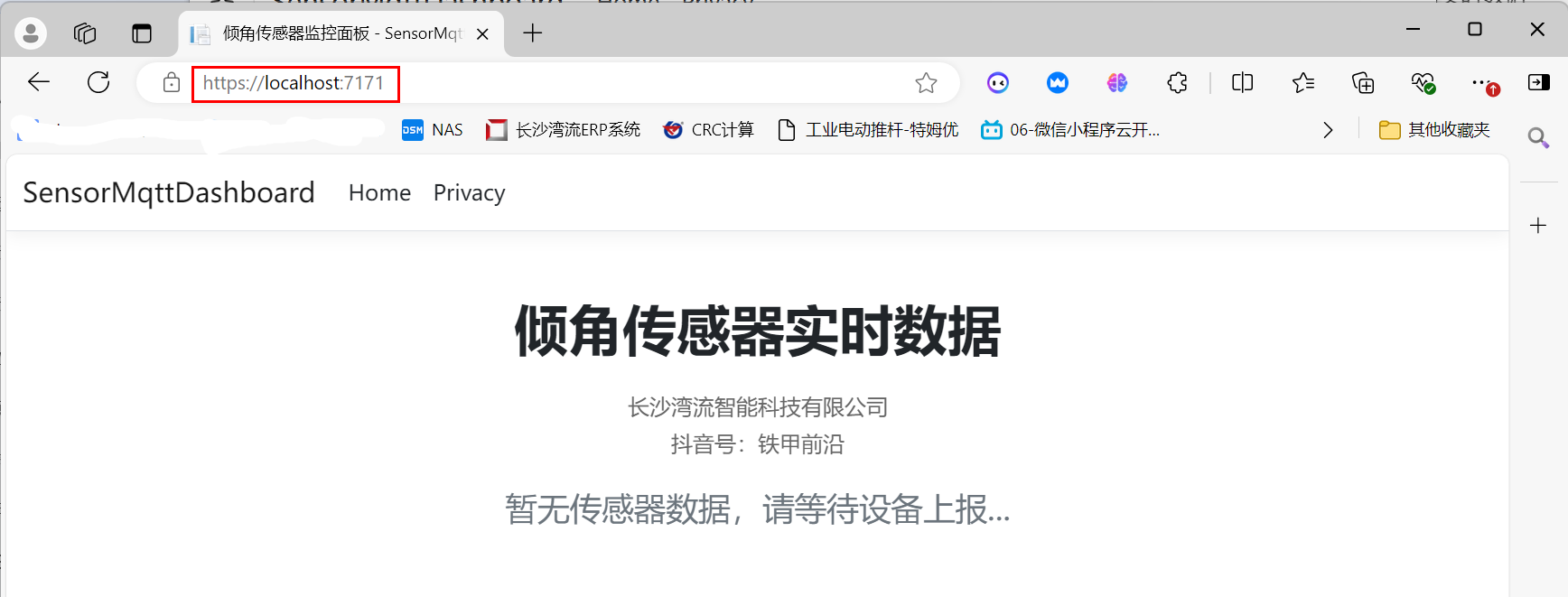

运行效果：

好啦，

现在能正常看到 Web 界面啦。

显示 "暂无传感器数据，请等待设备上报"，这说明核心的 MVC 项目、视图、MQTT 后台服务都已经正常运行了！

现在只需要完成「模拟传感器发消息」和「验证数据实时显示」这最后两步，就能看到传感器的 roll/pitch 值了。

后边继续讲，如何将刚才这个ASP.NET项目发布到阿里云的 Ubuntu 服务器上。
