便携 NFC P2P 设备的开发过程中，重点研究了 NFC Forum 的 ISO/IEC 14443A 标准，尤其是其中 Class4、Class6 对天线形态、射频性能的强制要求，同时在 Class6 圆形天线的设计、调试、量产落地中踩了大量坑，有一套完整的设计、仿真、实测方法论。Class6 圆形天线因小尺寸、高适配性的特点，成为智能穿戴、便携医疗、工业微型传感器等场景中 NFC P2P 通讯的首选天线形态，而 ISO/IEC 14443A Class4/6 的标准要求则是保证 NFC P2P 设备互操作性的核心准则。
本文将从标准解读、理论基础、设计流程、技术规范、工程落地、问题排查等多个维度，把 ISO/IEC 14443A Class4/6 对 NFC P2P 的要求和 Class6 圆形天线的设计核心点讲透，全文包含大量实战参数和踩坑心得，希望能帮到同行少走弯路。
核心目录
- 初识 NFC P2P 通讯与 ISO/IEC 14443A 标准体系
- ISO/IEC 14443A 中 Class4/6 对 NFC P2P 通讯的核心强制要求
- Class6 圆形天线设计的基础理论与核心参数
- Class6 圆形天线的标准化设计流程与实现原理
- Class6 圆形天线的全维度技术规范与参数标定
- Class6 圆形天线的仿真建模与实测验证方法
- ISO/IEC 14443A Class6 合规的天线工程落地案例
- Class6 圆形天线设计与 NFC P2P 通讯的常见问题及解决方案
- 小尺寸 NFC 天线与 NFC P2P 通讯的技术发展趋势
- 总结：Class6 圆形天线设计的核心心得与避坑指南
1. 初识 NFC P2P 通讯与 ISO/IEC 14443A 标准体系
在讲解标准和天线设计前，先梳理 NFC P2P 通讯的基础概念和 ISO/IEC 14443A 标准的整体框架，让新手也能快速建立认知，这是后续理解标准要求和天线设计的前提。
1.1 NFC P2P 通讯的核心定义与应用价值
NFC（近场通信）基于 13.56MHz 射频频段，是一种短距离（通常≤10cm）的无线通信技术，主要分为读写器模式（Reader/Writer） 、** 标签模式（Tag）和点对点模式（P2P，Peer to Peer）** 三种工作模式，其中 P2P 模式是 NFC 设备之间实现双向数据交互的核心模式，遵循 NFCIP-1（ISO/IEC 18092）标准，且物理层完全兼容 ISO/IEC 14443A 标准。
1.1.1 NFC P2P 与传统 NFC 读写 / 标签模式的核心区别
NFC P2P 模式下，两个 NFC 设备无主从之分（可动态切换 Initiator 和 Target），均能主动发送和接收数据；而读写 / 标签模式为典型的主从结构，读写器主动发起射频场，标签仅被动应答，无法主动传输数据。具体区别见下表：
| 对比维度 | NFC P2P 模式 | NFC 读写器 / 标签模式 | 核心影响 |
|---|---|---|---|
| 主从关系 | 动态主从，无固定主设备 | 固定主从（读写器为主，标签为从） | P2P 需支持设备角色动态切换，对天线场强和协议兼容性要求更高 |
| 射频场发起 | 双方均可发起，也可由一方持续发起 | 仅读写器发起射频场 | P2P 设备天线需同时支持场发射 和场接收，标签天线仅需场接收 |
| 数据交互方向 | 双向交互，支持全双工通信 | 单向交互（读写器→标签 / 标签→读写器） | P2P 对天线的收发灵敏度和信号完整性要求更严苛 |
| 功耗模式 | 可有源 / 无源，主流有源 | 标签无源（射频取电），读写器有源 | P2P 天线设计需兼顾功耗和通信性能，无源 P2P 对天线能量收集效率要求极高 |
| 标准遵循 | ISO/IEC 14443A（物理层）+ ISO/IEC 18092（协议层） | 仅 ISO/IEC 14443A/B | P2P 需同时满足两大标准的互操作性要求 |
1.1.2 NFC P2P 通讯的典型应用场景
NFC P2P 因无需配对、一碰即传、低延迟的特点，广泛应用于便携设备、智能穿戴、医疗设备、工业传感器等场景，也是本文所有天线设计的目标应用场景：
- 智能穿戴：手环 / 手表之间的运动数据同步、手环与手机的无感数据交互；
- 便携医疗：血压计 / 血糖仪与健康终端的医疗数据双向传输；
- 工业物联网：微型传感器之间的参数同步、传感器与手持终端的配置下发 / 数据上传；
- 消费电子：手机之间的文件传输、门禁卡 / 交通卡的模拟与数据交互；
- 智能家居：智能家电之间的近距离配对、设备参数的本地同步。
1.2 ISO/IEC 14443A 标准的整体框架
ISO/IEC 14443A 是 NFC 近场通信的核心物理层标准，由国际标准化组织（ISO）和国际电工委员会（IEC）联合制定，主要规定了 13.56MHz 频段近场通信的物理特性、射频功率与信号接口、初始化与防冲突机制，是 NFC P2P、读写 / 标签模式的共同物理层基础。该标准分为 4 个部分，核心内容见下表：
| 标准部分 | 编号 | 核心内容 | 对 NFC P2P 的核心意义 |
|---|---|---|---|
| 物理特性 | ISO/IEC 14443-1:2008 | 规定了 NFC 设备的机械特性、电气特性、环境适应性（温度、湿度、抗干扰） | 定义了 P2P 设备的硬件设计基础，包括天线的形态、尺寸、工作环境阈值 |
| 射频功率与信号接口 | ISO/IEC 14443-2:2010 | 核心部分，规定了 13.56MHz 射频场的场强、频率、调制方式、编码方式、通信速率 | 决定了 P2P 天线的射频性能要求，是天线设计的核心依据 |
| 初始化与防冲突 | ISO/IEC 14443-3:2011 | 规定了 NFC 设备的初始化流程、防冲突算法、UID 识别与设备选择 | 要求 P2P 天线支持多设备射频场的防冲突，避免同频干扰 |
| 传输协议 | ISO/IEC 14443-4:2011 | 规定了数据链路层的帧结构、错误检测、流控制 | 对天线设计无直接要求，但协议层的帧传输要求天线保证信号的低误码率 |
关键补充：ISO/IEC 14443-1:2008 的 Amd 1:2012 和 ISO/IEC 14443-2:2010 的 Amd 2:2012 两个修订版，新增了 **Antenna Class（天线等级）** 体系，将 NFC 天线分为 Class1~Class6 共 6 个等级，明确了各等级天线的形态、尺寸、射频性能要求，其中 Class3~Class6 为 NFC Forum 推荐的 NFC 标签 / P2P 设备天线等级，也是本文重点讲解的 Class4、Class6 的来源。
1.3 ISO/IEC 14443A 的 Antenna Class 体系（Class1~Class6）
ISO/IEC 14443A 标准的天线等级体系，核心是按天线的物理尺寸和形态划分等级，同时对各等级天线的射频场强、共振频率、品质因数等性能指标做了差异化要求，以适配不同的应用场景。其中 Class1、Class2 为大尺寸天线，适用于门禁卡、银行卡等卡片类设备；Class3~Class6 为中小尺寸天线，适用于便携设备、智能穿戴、传感器等小型 NFC 设备，也是 NFC P2P 通讯的主流天线等级。
1.3.1 ISO/IEC 14443A Class1~Class6 天线的核心尺寸要求
各等级天线的尺寸要求为强制要求，是天线设计的首要合规准则，其中 Class4、Class6 为本文核心研究对象，尺寸要求完全遵循 NXP AN11276（NTAG Antenna Design Guide）的标准定义，具体见下表（单位：mm）：
表格
| 天线等级 | 形态要求 | 外部尺寸（最大） | 内部有效尺寸（最小） | 圆角半径（若为矩形） | 适用场景 | NFC P2P 适配性 |
|---|---|---|---|---|---|---|
| Class1 | 矩形 / 圆形 | 85.6×54（矩形）/φ85（圆形） | 70×40（矩形）/φ70（圆形） | R5 | 标准银行卡、门禁卡 | 低（尺寸过大，不适配便携 P2P 设备） |
| Class2 | 矩形 / 圆形 | 60×40（矩形）/φ60（圆形） | 45×25（矩形）/φ45（圆形） | R4 | 非标准卡片、大型传感器 | 低（尺寸偏大） |
| Class3 | 矩形 / 圆形 | 50×40（矩形）/φ50（圆形） | 35×24（矩形）/φ32（圆形） | R3 | 中型传感器、便携终端 | 中（尺寸适中，适用于手持 P2P 终端） |
| Class4 | 矩形 / 圆形 | 50×27（矩形）/φ41（圆形） | 35×13（矩形）/φ24（圆形） | R3 | 小型手持终端、工业微型传感器 | 高（适用于手持 P2P 主设备） |
| Class5 | 矩形 / 圆形 | 40.5×24.5（矩形）/φ35（圆形） | 25×10（矩形）/φ18（圆形） | R3 | 便携医疗设备、小型传感器 | 高 |
| Class6 | 矩形 / 圆形 | 25×20（矩形）/φ25（圆形） | 无强制内部尺寸，仅要求整体尺寸≤φ25（圆形）/25×20（矩形） | R2 | 智能穿戴、微型医疗设备、超小工业传感器 | 极高（小尺寸，NFC P2P 便携设备首选） |
1.3.2 Class4、Class6 成为 NFC P2P 通讯主流天线等级的原因
在 ISO/IEC 14443A 的 6 个天线等级中，Class4 和 Class6 是 NFC P2P 通讯的核心选择，核心原因如下：
- 尺寸适配性：Class4 适配手持 P2P 主设备（如手持终端、手机），Class6 适配微型 P2P 从设备（如手环、传感器、血压计），形成 "主设备 Class4 + 从设备 Class6" 的经典 P2P 搭配，满足便携设备的尺寸要求；
- 互操作性：NFC Forum 对 Class4、Class6 天线的射频性能做了标准化要求，所有合规设备均能实现跨品牌、跨型号的 P2P 互操作，避免了自定义天线的兼容性问题；
- 设计成熟度：NXP、ST 等主流 NFC 芯片厂商均提供 Class4、Class6 天线的参考设计和仿真模型，降低了天线设计的难度，同时量产工艺成熟，成本可控；
- 性能均衡性 ：Class4、Class6 天线在尺寸、通信距离、功耗之间实现了最优均衡，既满足便携性，又能保证 NFC P2P 通讯的有效距离（≥3cm）和低功耗要求。
1.4 NFC P2P 通讯的核心链路与天线的核心作用
NFC P2P 通讯的物理层链路基于电磁感应耦合 实现，两个 NFC P2P 设备的天线通过 13.56MHz 的交变磁场实现能量和数据的双向传输，天线是整个链路的核心部件，其性能直接决定了 P2P 通讯的通信距离、成功率、抗干扰能力、功耗。
简单来说，NFC P2P 通讯的核心链路为：设备 A 天线发射 13.56MHz 射频场→设备 B 天线感应磁场并将其转换为电信号→设备 B 解调信号并反馈数据→设备 A 天线接收反馈信号并解调 ，整个过程中，天线需完成射频场发射、磁场感应、信号转换、能量收集 四大核心功能，而 Class6 圆形天线的设计，就是在φ25mm 的小尺寸限制下，最大化实现这四大功能，同时满足 ISO/IEC 14443A Class6 的所有标准要求。
个人心得：在 NFC P2P 通讯的开发中，很多工程师会将重点放在 NFC 芯片和协议开发上，而忽略天线设计，导致设备出现 "通信距离近、偶尔断连、互操作性差" 等问题。实际上，NFC P2P 通讯的性能瓶颈 80% 以上来自天线，而非芯片和协议，尤其是小尺寸的 Class6 天线，其设计的精准度直接决定了整个 P2P 链路的性能。
2. ISO/IEC 14443A 中 Class4/6 对 NFC P2P 通讯的核心强制要求
ISO/IEC 14443A Class4、Class6 对 NFC P2P 通讯的要求，覆盖物理层射频性能、天线形态与尺寸、场强与功耗、互操作性 四大维度，其中尺寸要求为强制合规要求 ，射频性能要求为最低性能阈值要求，所有 NFC P2P 设备的天线设计必须满足这些要求，否则将无法实现标准的互操作。
本文重点讲解Class6 的要求（圆形天线为核心），同时补充 Class4 的核心要求作为对比，所有要求均结合 NFC Forum 的官方标准和 NXP AN11276 天线设计指南的实测阈值，分为标准强制要求 和工程推荐要求（工程推荐要求为实测最优值，高于标准强制要求，是量产设备的设计目标）。
2.1 天线形态与尺寸的强制要求
ISO/IEC 14443A 对 Class4、Class6 天线的形态与尺寸做了严格的强制规定 ，无任何容错空间，是天线设计的第一步，也是合规的基础，其中 Class6 圆形天线的尺寸要求为行业统一标准，所有芯片厂商的参考设计均遵循此要求。
2.1.1 Class4、Class6 圆形天线的尺寸强制要求
圆形天线因电磁耦合均匀、设计简单、适配性强 ，成为 Class4、Class6 的主流形态，其尺寸要求仅关注最大外径，对天线的匝数、线宽、线距无强制要求（由芯片厂商和应用场景决定），具体见下表（单位：mm）：
| 天线等级 | 形态 | 最大外径（强制要求） | 外径公差（标准要求） | 工程推荐外径 | 工程推荐公差 | 核心限制 |
|---|---|---|---|---|---|---|
| Class4 | 圆形 | ≤φ41 | ±0.5 | φ40 | ±0.2 | 外径不得超过 41mm，否则无法通过 NFC Forum 合规认证 |
| Class6 | 圆形 | ≤φ25 | ±0.5 | φ24/φ25 | ±0.1 | 外径不得超过 25mm，是小尺寸 P2P 设备的核心尺寸限制 |
2.1.2 Class6 圆形天线的形态附加要求
除尺寸外，ISO/IEC 14443A 对 Class6 圆形天线的形态做了 3 点附加要求，均为强制要求：
- 天线为单匝 / 多匝螺旋形，线圈需同心绕制，不得出现偏心、扭曲，否则会导致电磁耦合不均匀；
- 天线的引出端（LA/LB）需位于天线的同一侧，且间距≤5mm，适配 NFC 芯片的引脚间距；
- 天线的有效辐射区域需占整个外径的≥80%，即线圈的最小内径≤φ20（φ25 天线），避免有效辐射区域过小导致通信距离下降。
2.2 物理层射频核心要求
射频性能是 ISO/IEC 14443A Class4/6 对 NFC P2P 通讯的核心技术要求 ，直接决定了 P2P 通讯的链路质量，涵盖工作频率、共振频率、场强、调制方式、编码方式、通信速率 六大核心指标，其中工作频率、共振频率、场强为天线设计的核心依据，调制 / 编码 / 通信速率由 NFC 芯片实现，天线仅需保证信号的低误码率。
2.2.1 频率相关要求（工作频率 + 共振频率）
NFC P2P 通讯的工作频率 为固定的 13.56MHz（ISO/IEC 14443A 强制规定），而天线共振频率为天线的固有频率，需与工作频率匹配，否则会导致射频场的能量损耗过大，通信距离急剧下降。Class4、Class6 对共振频率的要求考虑了量产工艺的公差，设置了合理的阈值范围，具体见下表（单位：MHz）：
| 频率指标 | 天线等级 | 标准强制要求 | 工程推荐要求 | 公差要求 | 核心说明 |
|---|---|---|---|---|---|
| 工作频率 | Class4/6 | 13.56±0.007 | 13.56±0.001 | ±0.007MHz | 由射频源决定，NFC 芯片的晶振需满足此要求，天线无直接要求，但需适配该频率 |
| 共振频率（fR） | Class4 | 13.56±0.5 | 14.0~14.5 | ≤±0.3MHz | 单标签 / P2P 设备推荐共振频率略高于工作频率，可最大化通信距离（NXP AN11276 推荐） |
| 共振频率（fR） | Class6 | 13.56±0.5 | 14.0~14.5 | ≤±0.2MHz | 小尺寸 Class6 天线的共振频率公差需更严格，否则易受封装、材质影响导致频率偏移 |
关键知识点 ：为什么工程推荐共振频率略高于 13.56MHz（14.0~14.5MHz）？根据 NXP AN11276 的天线设计理论，NFC 芯片的输入电容会随芯片工作电压变化而变化，导致天线的实际共振频率发生偏移，将天线的标称共振频率设计为 14.0~14.5MHz，可抵消芯片工作电压带来的频率偏移，使天线在实际工作时的共振频率贴近 13.56MHz 的工作频率，从而实现最大的通信距离和最低的能量损耗。这是 NFC 天线设计的核心技巧，也是我在开发中踩过的坑 ------ 最初将共振频率设计为 13.56MHz，实测发现通信距离仅 1cm，调整为 14.2MHz 后，通信距离提升至 5cm。
2.2.2 射频场强要求
NFC P2P 通讯中，天线需同时支持场发射 和场接收 ，因此 ISO/IEC 14443A 对 Class4、Class6 天线的发射场强 和接收场强阈值 均做了明确要求，其中发射场强为设备发起射频场时的场强，接收场强阈值为设备能正常解调信号的最小场强，场强的单位为A/m（安培 / 米）或mT（毫特斯拉），换算关系为：1mT≈800A/m（13.56MHz 频段）。
Class4、Class6 的场强要求因尺寸不同而差异化，Class4 天线尺寸更大，发射场强要求更高，Class6 天线尺寸更小，接收场强阈值要求更低（更灵敏），具体见下表：
| 场强指标 | 天线等级 | 标准强制要求 | 工程推荐要求 | 测试条件 | 核心说明 |
|---|---|---|---|---|---|
| 发射场强（H） | Class4 | 1.5~7.5A/m | 3.0~5.0A/m | 13.56MHz，距离天线 3cm 处 | 场强过低导致通信距离近，过高会干扰其他 NFC 设备，且增加功耗 |
| 发射场强（H） | Class6 | 1.0~5.0A/m | 2.0~3.0A/m | 13.56MHz，距离天线 3cm 处 | 小尺寸 Class6 天线的发射功率有限，场强不宜过高，否则会导致天线发热 |
| 接收场强阈值（HTmin） | Class4 | ≤1.0A/m | ≤0.5A/m | 13.56MHz，能正常解调 ASK 信号 | 阈值越低，天线的接收灵敏度越高，越容易接收弱信号 |
| 接收场强阈值（HTmin） | Class6 | ≤0.8A/m | ≤0.4A/m | 13.56MHz，能正常解调 ASK 信号 | P2P 从设备（如手环）的 Class6 天线需做高灵敏度设计，阈值越低越好 |
补充 ：ISO/IEC 14443A 对射频场的均匀性也做了要求，天线 3cm 范围内的场强波动≤±20%，否则会导致 P2P 通讯时 "角度敏感"------ 设备在某些角度能通信，某些角度无法通信。
2.2.3 调制与编码要求
调制与编码方式为 ISO/IEC 14443A 的强制要求，由 NFC 芯片实现，天线仅需保证调制后的信号能无失真地发射和接收，Class4、Class6 对 NFC P2P 通讯的调制 / 编码要求完全一致，具体见下表：
| 指标 | 标准强制要求 | 调制深度 | 核心应用 |
|---|---|---|---|
| 下行调制（Initiator→Target） | 100% ASK 调制 | 100%（载波完全关断） | 主设备向从设备发送数据 |
| 上行调制（Target→Initiator） | 曼彻斯特编码 + BPSK 调制 | - | 从设备向主设备反馈数据 |
| 通信速率 | 106kbit/s（基础速率） | - | NFC P2P 通讯的标准速率，更高速率（212/424kbit/s）为可选 |
2.3 天线电气性能的最低要求
ISO/IEC 14443A Class4/6 对天线的电气性能 做了最低阈值要求，涵盖电感、电容、品质因数（Q 值）、输入阻抗四大核心指标，这些指标是天线设计的核心参数，直接决定了天线的射频性能，同时需与 NFC 芯片的电气参数匹配（如芯片的输入电容）。
所有电气性能指标的测试条件均为：13.56MHz，室温 25℃，无屏蔽、无金属环境，Class6 天线的电气性能要求因小尺寸限制，阈值更宽松，工程设计时需结合 NFC 芯片的参数做优化匹配，具体见下表（核心适配 NXP NTAG 系列 NFC 芯片，如 NTAG I2C、NTAG 424 DNA）：
| 电气指标 | 天线等级 | 标准最低要求 | 工程推荐值（适配 NXP NTAG 50pF 芯片） | 测试方法 | 核心说明 |
|---|---|---|---|---|---|
| 天线电感（Lpc） | Class4 | 10~100µH | 22~33µH | 阻抗分析仪测试，并联等效电路 | 需与芯片输入电容匹配，形成共振电路 |
| 天线电感（Lpc） | Class6 | 5~80µH | 18~27µH | 阻抗分析仪测试，并联等效电路 | 小尺寸 Class6 天线的电感不宜过大，否则会导致匝数过多，占用空间 |
| 天线自身电容（Cc） | Class4 | 2~10pF | 3~5pF | 阻抗分析仪测试，无芯片连接 | 含线圈匝间电容和引出端电容，无强制要求，需控制在合理范围 |
| 天线自身电容（Cc） | Class6 | 1~8pF | 2~4pF | 阻抗分析仪测试，无芯片连接 | 小尺寸天线的匝间电容更小，需控制≤4pF，避免共振频率偏移 |
| 品质因数（Qpc） | Class4 | ≥15 | ≥25 | 阻抗分析仪测试，Q=R/(2πfL) | Q 值越高，天线的能量损耗越小，通信距离越远；但 Q 值过高会导致频带过窄，抗干扰能力下降 |
| 品质因数（Qpc） | Class6 | ≥10 | ≥20 | 阻抗分析仪测试，Q=R/(2πfL) | 小尺寸天线的 Q 值难以做到很高，工程推荐≥20，兼顾能量损耗和抗干扰 |
| 输入阻抗（Z） | Class4/6 | 50Ω±10% | 50Ω±5% | 阻抗分析仪测试，13.56MHz | 与 NFC 芯片的输出阻抗匹配，实现阻抗共轭，最大化能量传输 |
关键匹配原则 ：天线的电气参数需与 NFC 芯片的输入参数精准匹配 ，以 NXP NTAG 系列芯片为例，其输入电容（CIC）为 50pF（阈值条件下），天线的电感（Lpc）需满足共振频率公式：fR=1/(2πLpc⋅CplT)，其中CplT=CIC+CCon+Cc（CCon 为连接电容，0.5~2pF），这是天线电气参数设计的核心公式，后续会详细讲解。
2.4 NFC P2P 模式下的互操作性要求
ISO/IEC 14443A Class4/6 对 NFC P2P 通讯的互操作性 做了明确要求，这是 NFC P2P 设备的核心设计目标 ------ 保证不同品牌、不同型号的 NFC P2P 设备能正常通信，互操作性要求涵盖设备角色切换、防冲突、多设备通信 三大维度，同时对天线的场强响应速度、信号解调能力做了配套要求，具体见下表：
| 互操作性维度 | 标准强制要求 | 对天线的配套要求 | 工程验证方法 |
|---|---|---|---|
| 设备角色切换 | 支持 Initiator 和 Target 角色的动态切换，切换时间≤10ms | 天线需快速响应射频场的变化，场强接收 / 发射的切换时间≤5ms | 用两台 P2P 设备做角色切换测试，统计切换成功率和切换时间 |
| 防冲突机制 | 支持 ISO/IEC 14443-3 的防冲突算法，能在≥5 个 NFC 设备的射频场中准确识别目标设备 | 天线的场强辐射范围≤10cm，避免对远距离设备造成干扰；同时支持对微弱目标信号的解调 | 搭建多设备干扰测试环境，测试 P2P 通信的成功率 |
| 多设备通信 | 支持 1 对多 P2P 通信，能同时与≥2 个设备建立链路，且无数据串扰 | 天线的信号解调能力强，能区分不同设备的调制信号 | 用 1 台主设备与 2 台从设备建立 P2P 链路，测试数据传输的准确性 |
| 跨标准兼容 | 兼容 ISO/IEC 18092（NFCIP-1）标准，能与符合该标准的设备通信 | 天线的射频性能满足 ISO/IEC 18092 的场强要求 | 用 NFC Forum 认证的参考设备做联调测试，验证通信成功率 |
NFC Forum 合规认证：若设备需要通过 NFC Forum 的官方认证，需满足 Class4/6 的所有要求，且互操作性测试的成功率≥99.9%（10000 次通信，失败次数≤10），其中天线的性能是认证的核心测试项。
2.5 环境适应性与功耗要求
ISO/IEC 14443A Class4/6 对 NFC P2P 设备的环境适应性 和功耗做了最低要求，天线作为硬件部件，需满足环境适应性要求，而功耗要求主要由 NFC 芯片和天线的驱动电路实现，天线自身的功耗可忽略不计（无源天线）。
2.5.1 环境适应性要求
环境适应性要求为 NFC P2P 设备的工业级要求，天线需在不同的温度、湿度、振动环境下保持性能稳定，无明显衰减，Class4、Class6 的要求完全一致，具体见下表：
| 环境指标 | 标准强制要求 | 工程推荐要求 | 性能衰减要求 |
|---|---|---|---|
| 工作温度 | -20℃~+70℃ | -40℃~+85℃（工业级） | 温度范围内，天线共振频率偏移≤±0.1MHz，Q 值衰减≤10% |
| 存储温度 | -40℃~+85℃ | -55℃~+125℃ | 存储后恢复至室温，天线性能无永久性衰减 |
| 相对湿度 | 0%~95%（无凝露） | 0%~98%（无凝露） | 湿度范围内，天线无氧化、腐蚀，性能无衰减 |
| 机械振动 | 10~2000Hz，加速度 5g | 10~5000Hz，加速度 10g | 振动后，天线无变形、虚焊，性能无衰减 |
| 抗金属干扰 | 金属环境下（天线与金属间距≥2mm），通信距离≥1cm | 金属环境下（间距≥1mm），通信距离≥2cm | 金属环境与无金属环境的通信距离衰减≤50% |
补充 ：Class6 天线因主要应用于智能穿戴、便携医疗设备，对抗人体干扰也有额外要求 ------ 天线与人体皮肤接触时，通信距离衰减≤30%，这就要求天线的封装材质需选择低介电常数的材料（如硅胶、塑料），避免人体皮肤的介电常数影响天线的共振频率。
2.5.2 功耗要求
NFC P2P 设备的功耗主要由NFC 芯片、射频驱动电路、天线 三部分组成，其中天线的功耗可忽略不计（无源天线仅做能量转换，有源天线的驱动电流极小），ISO/IEC 14443A Class4/6 对 P2P 设备的功耗要求主要针对有源模式（电池供电），具体见下表：
| 工作模式 | 天线等级 | 标准强制要求 | 工程推荐要求 | 测试条件 |
|---|---|---|---|---|
| 待机模式（无射频场） | Class4/6 | ≤10µA | ≤1µA（低功耗模式） | 3.3V 供电，天线处于休眠状态 |
| 通信模式（有射频场） | Class4 | ≤50mA | ≤30mA | 3.3V 供电，106kbit/s 通信速率 |
| 通信模式（有射频场） | Class6 | ≤30mA | ≤15mA | 3.3V 供电，106kbit/s 通信速率 |
| 无源模式（射频取电） | Class4/6 | 能从 1.5A/m 的射频场中获取≥3V 的工作电压 | 能从 1.0A/m 的射频场中获取≥3.3V 的工作电压 | 13.56MHz 射频场，距离天线 3cm 处 |
个人心得 ：Class6 P2P 设备的低功耗设计核心在NFC 芯片的休眠模式 和天线的唤醒机制，而非天线本身。例如，采用 NXP NTAG I2C plus 芯片的 Class6 天线，可通过 FD（Field Detect）引脚实现射频场唤醒，设备在无射频场时进入深度休眠（功耗≤0.5µA），检测到射频场后快速唤醒，这是便携 P2P 设备的标配设计。
3. Class6 圆形天线设计的基础理论与核心参数
Class6 圆形天线的设计基于电磁感应耦合 和LC 共振电路的基础理论，同时需结合 NXP AN11276 天线设计指南的核心公式和参数，是 "理论计算 + 工程迭代" 的结合体。本节将讲解 Class6 圆形天线设计的核心理论、等效电路模型、关键公式和核心参数，为后续的设计流程做铺垫，所有理论均做通俗化解释，避免晦涩的学术表述，同时配套详细的参数表格和公式说明。
3.1 NFC 芯片与 Class6 圆形天线的电气连接基础
Class6 圆形天线的设计需与 NFC 芯片精准匹配 ，天线通过LA、LB两个引脚与 NFC 芯片的对应引脚连接，形成闭合的 LC 共振电路，这是天线工作的基础。主流的 NFC 芯片（如 NXP NTAG 系列、ST ST25 系列）均采用 LA/LB 双引脚设计，其中 NXP NTAG 系列芯片是 Class6 天线设计的主流适配芯片，其电气参数为行业标杆。
3.1.1 NTAG 芯片与 Class6 圆形天线的连接方式
NTAG 芯片与 Class6 圆形天线的连接为直接串联，无额外的匹配电路（小尺寸天线需简化设计），连接方式如下图（简化版）：
NTAG芯片: LA ------------------------------------------ 天线线圈 ------------------------------------------ LB
(引脚) (单匝/多匝) (引脚)连接要求：LA/LB 引脚与天线的连接电阻（RCon）≤1Ω，连接电容（CCon）0.5~2pF，否则会导致天线的品质因数下降，能量损耗增加。连接电阻主要由焊接工艺和导线材质决定，连接电容主要由引脚间距、封装材质决定，工程设计时需严格控制这两个参数。
3.1.2 主流 NFC 芯片的输入参数（Class6 天线适配）
Class6 圆形天线的电气参数设计，核心是适配 NFC 芯片的输入电容（CIC）和输入电阻（RIC），其中输入电容为最核心的参数，直接决定了天线的电感值。主流的 NXP NTAG 系列芯片的输入参数均遵循 ISO/IEC 14443A Class6 的要求，具体见下表（测试条件：13.56MHz，阈值工作电压）：
| NFC 芯片型号 | 输入电容（CIC） | 输入电阻（RIC） | 适配天线类型 | 核心应用场景 |
|---|---|---|---|---|
| NTAG213/215/216 | 50pF±2pF | 10kΩ±1kΩ | Class6 圆形 / 矩形 | 智能穿戴、便携医疗 |
| NTAG I2C 1k/2k | 50pF±2pF | 12kΩ±1kΩ | Class6 圆形 | NFC P2P 便携设备（核心） |
| NTAG I2C plus 1k/2k | 50pF±2pF | 12kΩ±1kΩ | Class6 圆形 | 低功耗 NFC P2P 设备 |
| NTAG 424 DNA | 50pF±2pF | 15kΩ±1kΩ | Class6 圆形 | 高安全 NFC P2P 设备 |
| NTAG210/212 | 17pF±2pF | 8kΩ±1kΩ | Class6 小型圆形 | 超小尺寸传感器 |
核心结论 ：适配 NFC P2P 通讯的 Class6 圆形天线，均以50pF 输入电容为设计基准（主流 NTAG 芯片的标准参数），后续所有设计公式和参数均基于此基准。
3.2 Class6 圆形天线的等效电路模型
Class6 圆形天线的电气特性可通过等效电路模型 描述，ISO/IEC 14443A 和 NXP AN11276 均推荐采用并联等效电路模型（而非串联模型），因为并联模型更贴合天线的实际工作状态，且计算更简单，能准确反映天线的电感、电容、电阻特性。
3.2.1 天线的单独并联等效电路模型
未连接 NFC 芯片时，Class6 圆形天线的并联等效电路由 ** 并联电感（Lpc）、并联电阻（Rpc）、天线自身电容（Cc）** 三部分组成，其中：
- Lpc：天线的并联等效电感，核心参数，决定共振频率；
- Rpc：天线的并联等效损耗电阻，包括线圈的直流电阻、高频趋肤效应损耗、辐射损耗；
- Cc：天线的自身电容，包括线圈匝间电容、引出端电容、封装电容。
等效电路公式：
其中Zpc为天线的并联等效阻抗，f为工作频率（13.56MHz）。
3.2.2 天线 + NFC 芯片的整体等效电路模型
连接 NFC 芯片后，形成完整的 LC 共振电路 ，整体等效电路为天线的并联等效电路与 NFC 芯片的输入电容（CIC）、输入电阻（RIC）的并联组合，同时包含连接电阻（RCon）和连接电容（CCon），这是 Class6 圆形天线设计的核心电路模型，所有参数计算均基于此模型。

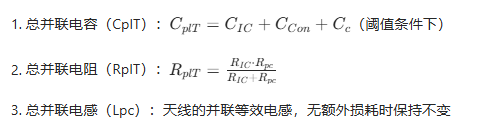

根据 NXP AN11276 的简化原则，当 RCon≤1Ω 时，可忽略 RCon 的影响，整体等效电路的核心参数为：
简化模型 ：工程设计中，为了简化计算，通常将 CCon 取中间值 1pF，Cc 取工程推荐值（2~4pF），因此 CplT≈50+1+3=54pF（基准值），这是 Class6 圆形天线电感计算的核心基准。
3.3 Class6 圆形天线设计的核心公式
Class6 圆形天线设计的核心公式均来自 ISO/IEC 14443A 标准和 NXP AN11276 天线设计指南，涵盖共振频率、品质因数、阈值场强、电感计算四大类，是天线理论计算的基础。所有公式均做通俗化解释，同时标注参数的含义、取值范围和工程推荐值，方便工程计算。
3.3.1 核心基础公式（共振频率 + 品质因数）

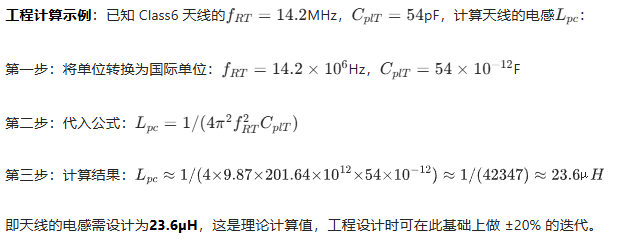

共振频率和品质因数是 Class6 圆形天线设计的两个核心指标，所有其他参数的计算均围绕这两个指标展开，公式为 NXP AN11276 的标准公式，也是 ISO/IEC 14443A Class6 的强制计算公式：
表格
| 公式名称 | 标准公式 | 参数含义 | 取值范围（Class6） | 工程说明 |
|---|---|---|---|---|
| 阈值共振频率 |  |
fRT：阈值共振频率（MHz）Lpc：天线电感（µH）CplT：总并联电容（pF） | fRT：14.0~14.5Lpc：18~27CplT：50~58 | 核心公式，已知fRT和CplT，可计算出Lpc，是天线电感设计的依据 |
| 天线品质因数 |  |
Qpc：天线并联品质因数fop：工作频率（13.56MHz）Rpc：天线并联电阻（kΩ） | Qpc：≥20Rpc：2.5~5.0 | Q 值越高，能量损耗越小；Rpc越大，损耗越小 |
| 整体品质因数 |  |
QT：天线 + 芯片的整体品质因数RplT：总并联电阻（kΩ） | QT：≥15 | 整体 Q 值需≥15，否则通信距离会大幅下降 |
