西门子S7 - 1200 + V90PN 通过FB284控制4个轴及KTP700触摸屏程序实战

西门子S7-1200+V90PN 通过 FB284控制4个轴包含KTP700触摸屏程序调试通过现场程序

最近在现场完成了一个挺有意思的项目，用西门子S7 - 1200搭配V90PN，通过FB284功能块实现对4个轴的精准控制，还配套了KTP700触摸屏程序，目前整个系统已调试通过，今天就来和大家分享一下其中的要点。

硬件连接与配置

首先是硬件连接，S7 - 1200与V90PN之间通过PROFINET网络连接，这部分的物理连接相对简单，确保网线插好，设备上电。在TIA Portal软件中进行硬件配置，将S7 - 1200和V90PN的设备信息添加进来，注意设置好各自的IP地址，保证在同一网段内，比如S7 - 1200设置为192.168.0.1，V90PN可以依次设置为192.168.0.2 - 192.168.0.5（对应4个轴）。

FB284功能块控制4个轴

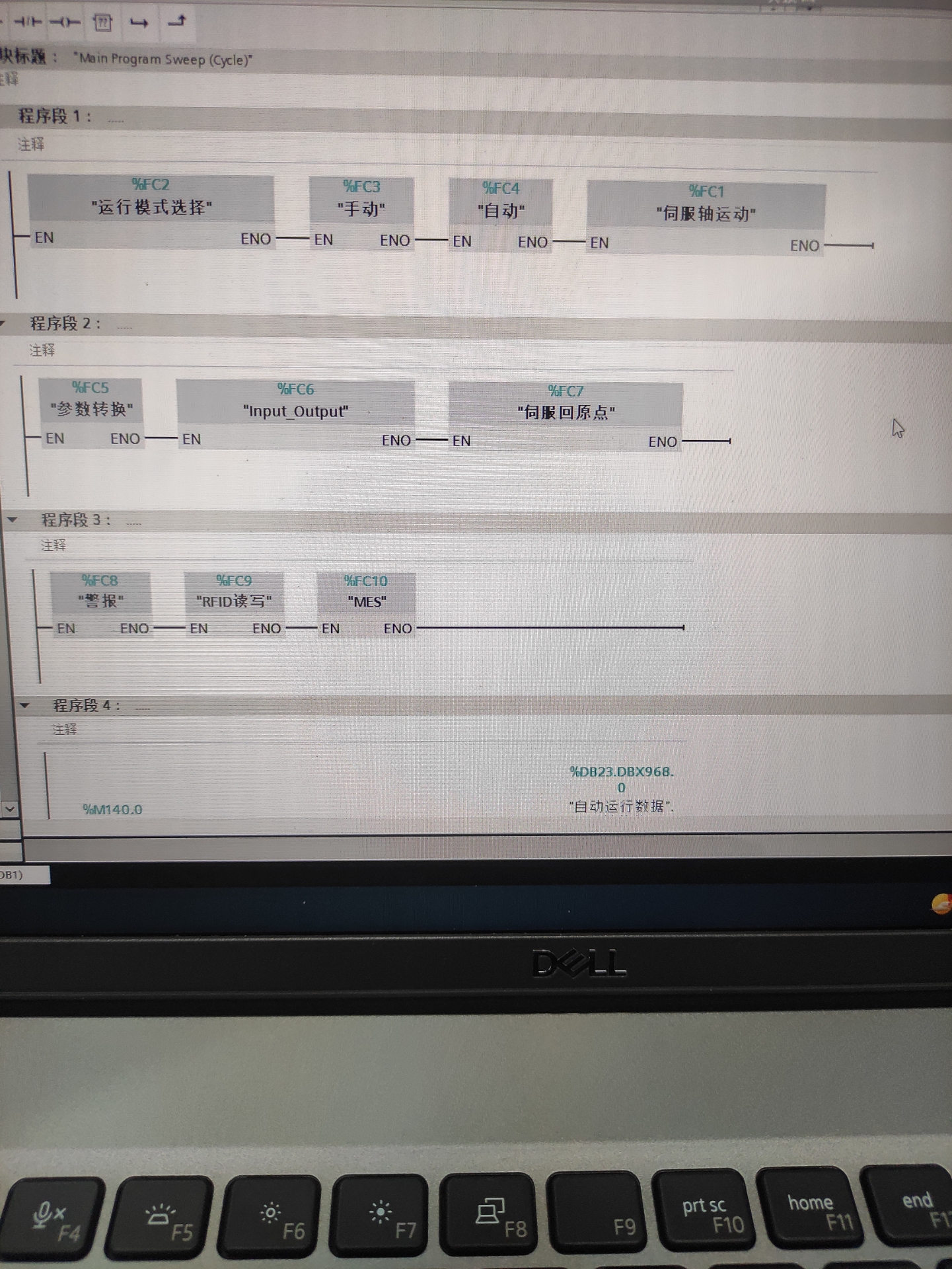

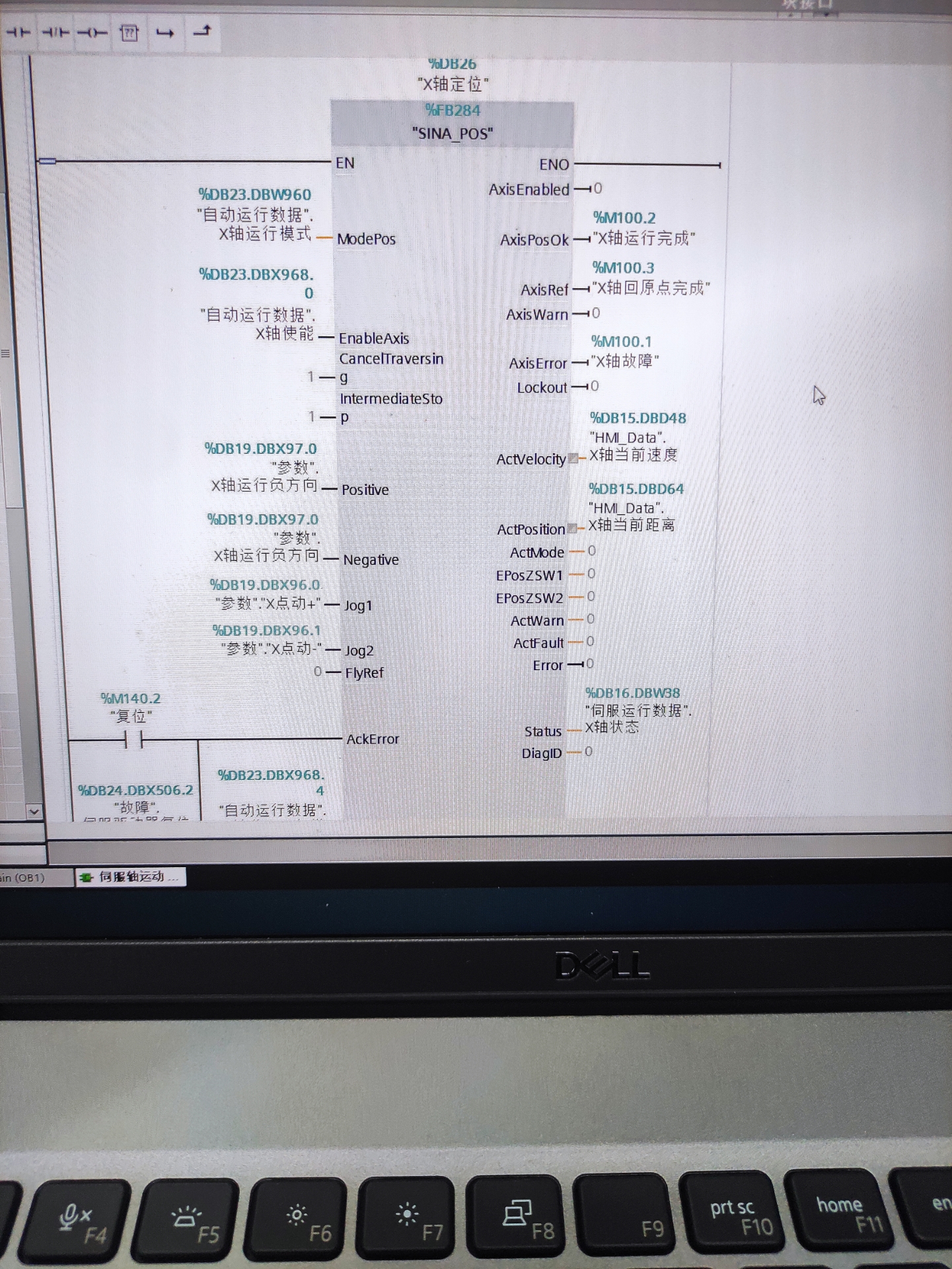

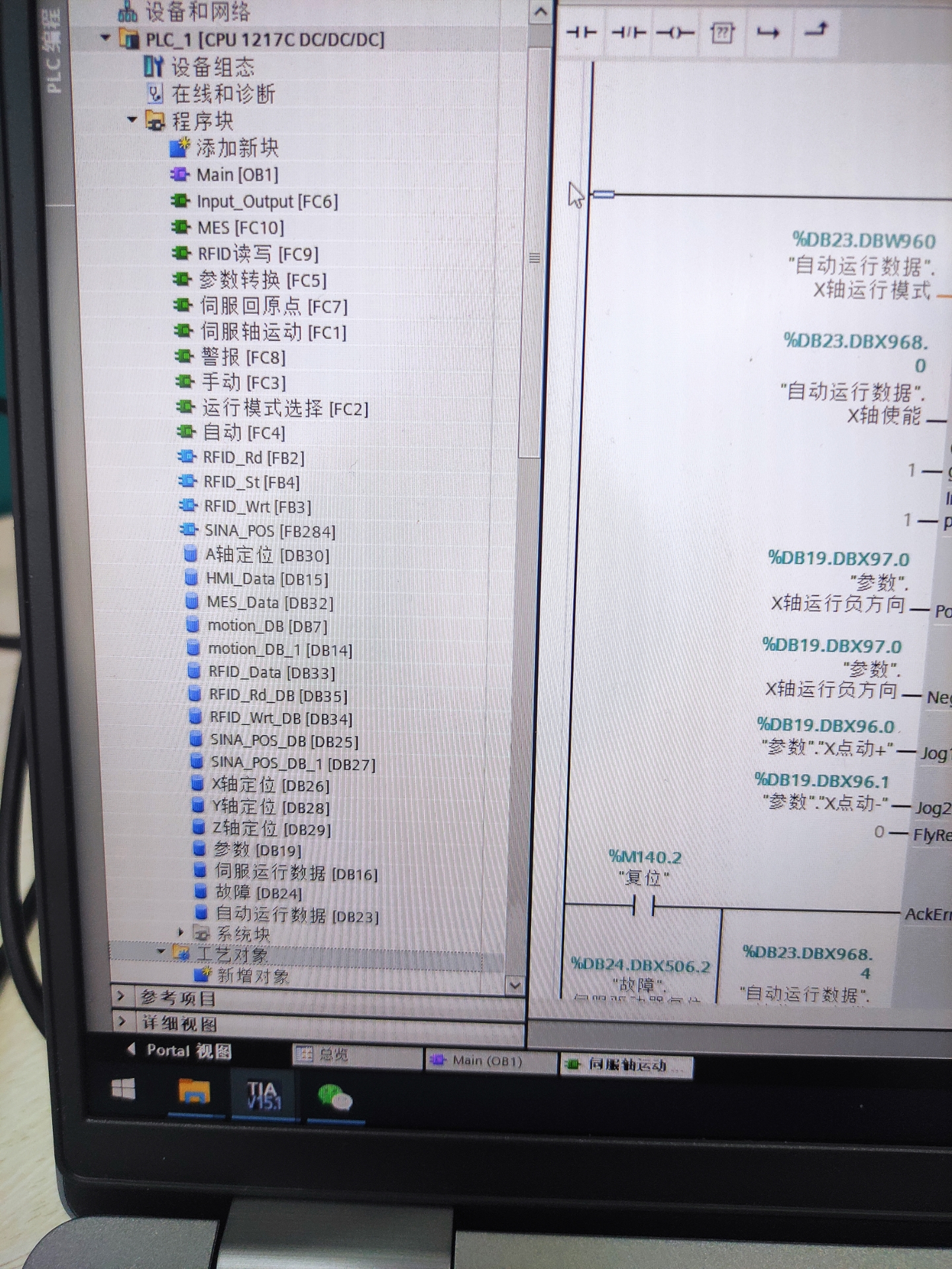

在程序编写中，FB284功能块是核心。下面来看一段简单的代码示例：

text 复制代码

// 定义FB284的背景数据块
DB10 : "FB284"
{
    // 轴1相关参数
    "Axis" := "Axis_1";
    "Position" := 100.0; // 目标位置100mm
    "Velocity" := 50.0;  // 速度50mm/s
    "OverV" := 100;
    "OverAcc" := 100;
    "OverDec" := 100;
    "CancelTraversing" := FALSE;
    "IntermediateStop" := FALSE;
    "Jog1" := FALSE;
    "Jog2" := FALSE;
    "ExecuteMode" := 1; // 相对定位模式
    "PositionMode" := 1;
    "DynamicResponse" := 1;
    "PositiveOverV" := 100;
    "NegativeOverV" := 100;
    "PositiveOverAcc" := 100;
    "NegativeOverAcc" := 100;
    "PositiveOverDec" := 100;
    "NegativeOverDec" := 100;
    "Jog1Velocity" := 20.0;
    "Jog2Velocity" := 20.0;
    "Rounding" := 0;
}

这里以轴1为例，在DB10这个背景数据块中，设置了轴的各种参数。"Axis"指定要控制的轴对象，"Position"设置目标位置，"Velocity"设置运行速度等。"ExecuteMode"设置为1，表示相对定位模式，在这种模式下，轴会从当前位置移动指定的距离。

对4个轴的控制，其实就是重复类似的设置过程，只不过每个轴对应的背景数据块不同，比如轴2可以用DB11，轴3用DB12，轴4用DB13。每个背景数据块里的轴参数根据实际需求调整，比如不同轴的目标位置、速度可能不一样。

KTP700触摸屏程序

KTP700触摸屏作为人机交互界面，主要用于监控和操作轴的运行。在TIA Portal中创建HMI项目，与S7 - 1200的PLC项目关联起来。

在触摸屏画面上，我们可以添加按钮、文本框、进度条等元素。以控制轴1的启动按钮为例，在触摸屏上添加一个按钮，设置其按下事件的脚本：

text 复制代码

HMIRuntime.Tags("Axis1_Start").Write TRUE

这里的"Axis1*Start"*是在PLC程序中定义的一个BOOL型变量，用于控制轴1的启动。当在触摸屏上按下这个按钮时，就会向PLC发送信号，将Axis1 Start置为TRUE，从而触发轴1的运行。

西门子S7-1200+V90PN 通过 FB284控制4个轴包含KTP700触摸屏程序调试通过现场程序

同样地，对于显示轴的位置信息，可以添加一个文本框，绑定PLC中轴位置的变量，比如：

text 复制代码

HMIRuntime.Tags("Axis1_Position").Read Value
TextBox1.Text = Value.ToString("F2")

这段脚本从PLC读取轴1的位置变量Axis1_Position，并将其显示在文本框TextBox1中，保留两位小数。

调试过程中的注意点

在调试过程中，遇到过一些小问题。比如一开始轴运行不顺畅，经过检查发现是速度设置过高，超过了机械结构的承受能力。所以在设置速度参数时，一定要结合实际的机械性能来调整。

还有就是网络通信方面，偶尔会出现连接不稳定的情况，这时候需要检查网线是否松动，设备的IP地址是否有冲突。在TIA Portal的在线诊断功能中，可以查看设备的状态，帮助我们快速定位问题。

总之，通过这次项目，对西门子S7 - 1200、V90PN以及KTP700触摸屏的协同工作有了更深入的理解，希望我的经验能给大家在类似项目中提供一些帮助。
