Mamyshev振荡器原理详解

一、基本概念与历史背景

Mamyshev振荡器是一种基于Mamyshev再生器级联构成的全光纤锁模激光器结构。该技术最初由Mamyshev于1998年提出，主要用于高速光通信系统中的全光脉冲再生，具有系统复杂度低、响应速度快、能改善信号误码率和Q因子等优点。当两个独立的Mamyshev再生器首尾级联形成环状结构时，即构成Mamyshev振荡器。

二、Mamyshev再生器的核心工作原理

2.1 三要素构成

Mamyshev再生器由三个核心组件构成：

非线性介质（通常是单模光纤）：提供克尔效应
偏置带通滤波器：中心波长相对于输入光载波波长偏移Δλ
增益介质：提供能量放大

2.2 物理机制详解

（1）自相位调制(SPM)光谱展宽

当脉冲光注入非线性介质后，克尔效应引起折射率随光强变化：

n=n0+nLI n = n_0 + n_L I n=n0+nLI

由此产生非线性相移：

ΦNL=2πλnLIL \Phi_{NL} = \frac{2\pi}{\lambda} n_L I L ΦNL=λ2πnLIL

光谱展宽量与非线性相移成正比：

Δλ=Δλ0⋅2πλnLIL \Delta \lambda = \Delta \lambda_0 \cdot \frac{2\pi}{\lambda} n_L I L Δλ=Δλ0⋅λ2πnLIL

其中Δλ₀ ≈ 1/τ是初始脉冲带宽，τ为脉宽。

关键特性：SPM光谱展宽量与脉冲峰值强度I成正比。高强度脉冲获得大幅展宽，低强度脉冲（或连续波背景）展宽有限。

（2）偏置滤波

滤波器中心波长设置为：

λf=λ0+Δλoff \lambda_f = \lambda_0 + \Delta \lambda_{off} λf=λ0+Δλoff

脉冲通过条件为：

Δλ2≥Δλoff \frac{\Delta \lambda}{2} \geq \Delta \lambda_{off} 2Δλ≥Δλoff

即：只有光谱展宽足够大的脉冲，其红移/蓝移分量能够到达滤波器通带时，才能通过系统。

2.3 强度甄别特性

Mamyshev再生器的透过率呈现明显的阈值特性：

Iout={0,I<Ith常数,I≥Ith I_{out} = \begin{cases} 0, & I < I_{th} \\ \text{常数}, & I \geq I_{th} \end{cases} Iout={0,常数,I<IthI≥Ith

其中阈值光强为：

Ith=2ΔλoffΔλ0⋅1(2π/λ)nLL I_{th} = \frac{2\Delta \lambda_{off}}{\Delta \lambda_0} \cdot \frac{1}{(2\pi/\lambda) n_L L} Ith=Δλ02Δλoff⋅(2π/λ)nLL1

物理意义：低于阈值的噪声和弱脉冲被完全阻挡，高于阈值的强脉冲以固定强度输出。这与可饱和吸收体(SA)的行为高度相似，因此Mamyshev再生器被归类为一种特殊的人工可饱和吸收体。

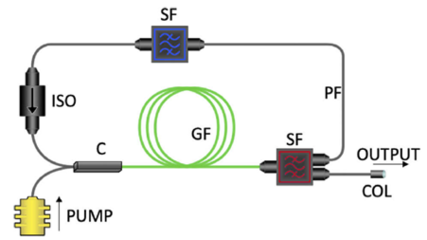

三、Mamyshev振荡器的级联结构

3.1 结构特征

Mamyshev振荡器由两个Mamyshev再生器首尾级联形成环路：

复制代码

[增益光纤] → [非线性介质] → [偏置滤波器1] →
[增益光纤] → [非线性介质] → [偏置滤波器2] → 耦合输出
         ↑______________________________|

3.2 关键设计：偏移量失配

两个滤波器的中心波长偏移量不同是设计的核心要点：

滤波器1：λ₀ + Δλ_off1
滤波器2：λ₀ + Δλ_off2

且 Δλ_off1 ≠ Δλ_off2

目的：防止连续波激光振荡。连续波无法产生SPM展宽，因此无法同时满足两个不同偏移量的滤波条件，从而被有效抑制。

四、脉冲形成与演化动力学

4.1 脉冲建立过程

初始阶段：噪声涨落中少数高强度尖峰获得SPM展宽，通过第一个滤波器。
循环演化 ：
- 脉冲经过增益放大 → 强度提升
- 非线性介质中SPM展宽扩大 → 光谱拓宽
- 偏置滤波 → 切割出红移/蓝移边缘
- 滤波后脉冲接近变换极限 → 脉宽压缩
进入下一级再生器，重复上述过程

关键效应：每次通过再生器，脉冲的线性啁啾占比逐步上升，这有利于后续的脉冲压缩。

4.2 可饱和吸收曲线的陡化

随着循环次数增加，Mamyshev振荡器的等效传输函数逐渐趋近于阶跃函数。这是因为：

弱脉冲在每次循环中都被进一步衰减
强脉冲通过滤波器后仍保持高强度
多次级联形成正反馈效应

这一特性意味着Mamyshev振荡器具有超高调制深度，远高于传统可饱和吸收体（石墨烯、SESAM等）。

五、核心优势与物理机制

5.1 优异的连续波抑制能力

Mamyshev振荡器对连续波背景的抑制来源于两个层面：

强度阈值机制：连续波强度低 → SPM展宽不足 → 无法通过滤波器 → 完全阻挡
非线性相移积累容忍度 ：系统可承受超过140π的非线性相移（B积分值），远高于传统锁模激光器（通常<10π）。这意味着脉冲在经历极大的非线性演化后仍能保持稳定，不发生分裂。

非线性相移表达式：

ϕNL=2πλnLIeffL \phi_{NL} = \frac{2\pi}{\lambda} n_L I_{eff} L ϕNL=λ2πnLIeffL

5.2 高能量脉冲输出能力

得益于超高调制深度和强连续波抑制，Mamyshev振荡器可以：

在强泵浦下维持单脉冲状态
抵抗多脉冲分裂趋势
实现高脉冲能量输出

5.3 脉冲可压缩性

实验表明（Walter Fu 2017，Mikko Narhi 2019），Mamyshev再生器能够显著提高脉冲光的相干性，使得脉宽可以压缩至皮秒甚至飞秒量级。这是因为滤波过程强制脉冲接近变换极限，降低了非线性啁啾的复杂性。

六、传输函数与系统设计

6.1 滤波器传递函数

带通滤波器的传递函数通常采用高斯型：

Tf=exp⁡[−ln⁡2(2f3dB(f−fc))2] T_f = \exp\left[-\ln2 \left(\frac{2}{f_{3dB}} (f - f_c)\right)^2\right] Tf=exp[−ln2(f3dB2(f−fc))2]

其中：f_c：中心频率；f_3dB：3 dB带宽

6.2 设计自由度

Mamyshev振荡器的性能调控参数包括：

非线性介质长度L
滤波器偏移量Δλ_off1、Δλ_off2
滤波器带宽Δλ
增益光纤的增益系数

通过调节滤波器带宽Δλ，可以直接控制输出脉宽（滤波后脉冲谱宽≈Δλ，变换极限脉宽∝1/Δλ）。

七、总结

Mamyshev振荡器是一种基于SPM光谱展宽+偏置滤波强度甄别 机制的人工可饱和吸收体锁模激光器。其核心创新在于利用非线性光学效应构造出具有超高调制深度、阶跃函数型传输特性的等效可饱和吸收体，从根本上解决了传统锁模激光器在高功率下连续波背景放大、脉冲分裂等难题。凭借超过140π的非线性相移容忍度和优异的脉冲可压缩性，Mamyshev振荡器已成为当前实现高功率超短脉冲光纤激光器的重要技术路径。
