本节描述了一种混合模式的级联FHM，如下图所示。
图中展示了级联FHM模式的两种典型场景：一种是同小区场景，即服务于级联FHM的O-RU属于同一个小区。另一种是两个小区的场景，即服务于不同FHM的O-RU属于不同小区。其他不同小区的场景也是可能的。最靠近O-DU的第一个级联FHM命名为FHM#1，第二个级联FHM命名为FHM#2。对于FHM#1，其north节点为O-DU，south节点为O-RU和FHM#2。对于FHM#2，其north节点为FHM#1，south节点为O-RU。
级联FHM模式由至少两个链式FHM和连接到它们的O-RU实现。多个FHM连接到一个FHM的行星拓扑不属于此版本协议的讨论范围。在此版本协议中，级联O-RU的最大层级限制为2。
注：此版本协议中，限制FHM链的深度有以下原因：
1）创建更深的链时，底噪水平可能产生负面影响，这种影响未经分析。
2）更深的链可能影响时延管理，也需要进一步分析。
3）级联FHM适合部署在室内分布式系统中，通常使用两个级联FHM是典型且足够的。
复制与合并功能
级联FHM的DL复制功能和UL合并功能，实际上与FHM模式相同，需要注意的是，FHM#1从复制与合并的角度将FHM#2视为其一个O-RU。

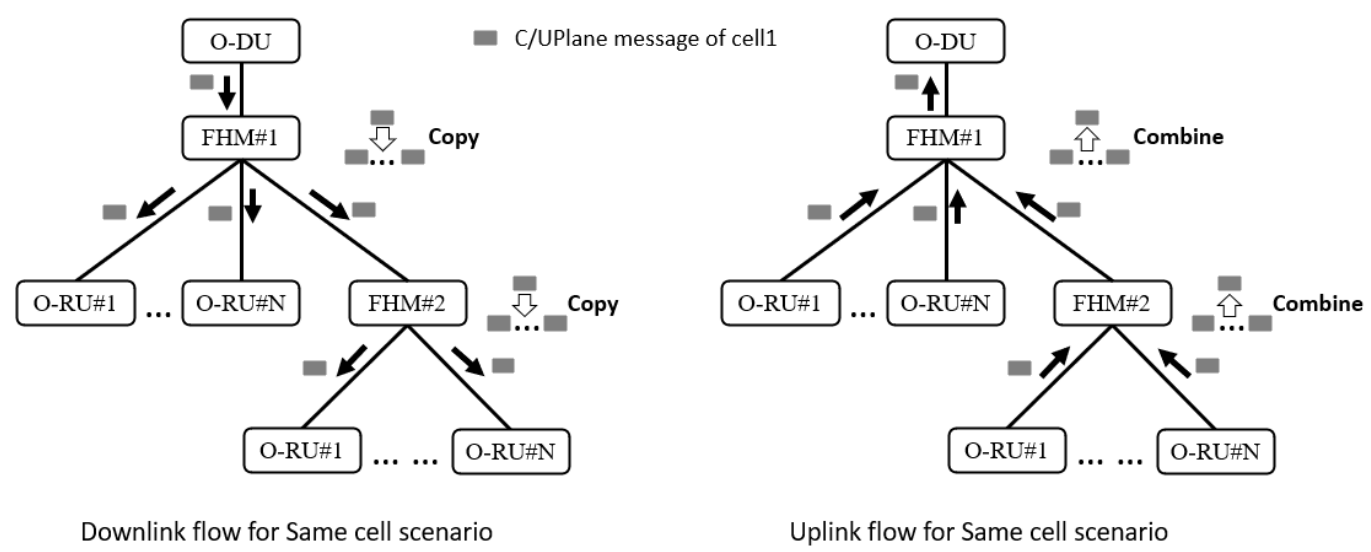

下图展示了DL和UL的相同小区场景。

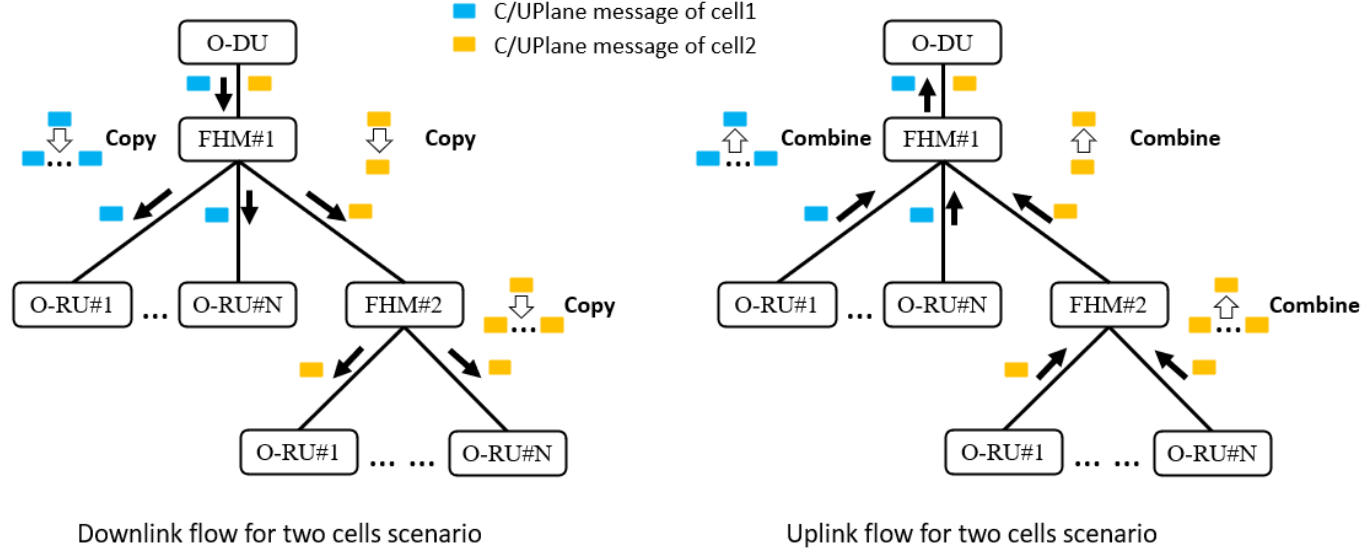

下图展示了DL和UL的两个小区场景。
时延管理
级联FHM模式的时延管理遵循FHM模式和级联模式的组合。从时延管理的角度来看，FHM#2不能被视为一个正常的O-RU，因为它对其自身的O-RU有自己的处理时延和传输时延。
下图展示了两个级联FHM的DL时延模型，在相同小区的场景中，FHM#1具有一个O-RU，FHM#2具有两个O-RU。
为了确保DL U平面消息在O-RU接收窗内到达O-RU，包含两个级联FHM的前传配置应满足以下关系：
- T_FH1_min + min(min(T_FH2_1_min, ..., T_FH2-N_min), T_FH2_min + min(T_FH3_1_min, ..., T_FH3-M_min) + T_Copy) ≥ (T12_min - T_Copy)
- 即在最小窗方面，O-DU到FHM#1的最小窗 + 第一级复制时间T_copy + 最小值（FHM#1到所有与之连接的O-RU的最小窗，FHM#1到FHM#2的最小窗 + FHM#2到所有与之连接的O-RU的最小窗 + 第二级复制时间T_copy） ≥ T12_min
- 其中，
- T_FH1_min是FHM#1和O-DU之间的最小传输时延。
- T_FH2_min是FHM#2和FHM#1之间的最小传输时延。
- T_FH2-n_min是O-RU#n和FHM#1之间的最小传输时延，n = 1, ... , N。
- N是FHM#1下实现特定小区m的O-RU总数。本例中N = 1。
- T_FH3-m_min是O-RU#m和FHM#2之间的最小传输时延，m = 1, ... , M。
- M是FHM#2下实现特定小区m的O-RU总数。本例中M = 2。
- T_Copy是FHM的复制处理时延，取决于FHM的能力，并通过M平面报告。
- T_FH1_max + max(max(T_FH2_1_max, ..., T_FH2 - N_max), T_FH2_max + max(T_FH3_1_max, ..., T_FH3-M_max) + T_Copy) ≤ (T12_max - T_Copy)
- 即在最大窗方面，O-DU到FHM#1的最大窗 + 第一级复制时间T_copy + 最大值（FHM#1到所有与之连接的O-RU的最大窗，FHM#1到FHM#2的最大窗 + FHM#2到所有与之连接的O-RU的最大窗 + 第二级复制时间T_copy） ≤ T12_max
- 其中，
- T_FH1_max是FHM#1和O-DU之间的最大传输时延。
- T_FH2_max是FHM#2和FHM#1之间的最大传输时延。
- T_FH2-n_max是O-RU#n和FHM#1之间的最大传输时延，n = 1, ... , N。
- N是FHM#1下实现特定小区m的O-RU总数。本例中N = 1。
- T_FH3-m_max是O-RU#m和FHM#2之间的最大传输时延，m = 1, ... , M。
- M是FHM#2下实现特定小区m的O-RU总数。本例中M = 2。
- T_Copy是FHM的复制处理时延，取决于FHM的能力，并通过M平面报告。

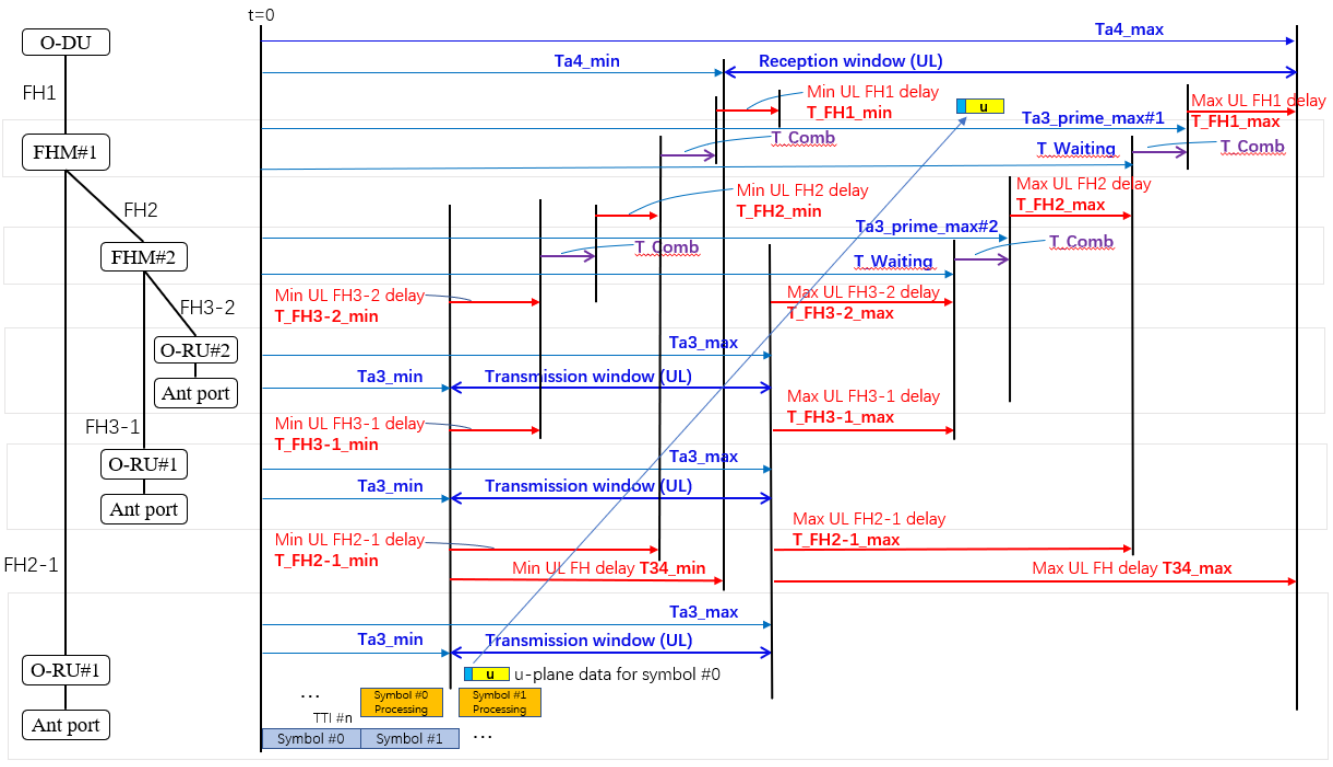

下图展示了两个级联FHM的UL时延模型，在相同小区的场景中，FHM#1具有一个O-RU，FHM#2具有两个O-RU。
为了确保UL U平面消息在O-DU接收窗内到达O-DU，包含两个级联FHM的前传配置应满足以下关系：
- T_FH1_min + min(min(T_FH2_1_min, ..., T_FH2-N_min), T_FH2_min + min(T_FH3_1_min, ..., T_FH3-M_min) + T_Comb) ≥ (T34_min - T_Comb)
- 即在最小窗方面，O-DU到FHM#1的最小窗 + 第一级合并时间T_Comb + 最小值（FHM#1到所有与之连接的O-RU的最小窗，FHM#1到FHM#2的最小窗 + FHM#2到所有与之连接的O-RU的最小窗 + 第二级合并时间T_Comb） ≥ T34_min
- 其中，
- T_FH1_min是FHM#1和O-DU之间的最小传输时延。
- T_FH2_min是FHM#2和FHM#1之间的最小传输时延。
- T_FH2-n_min是O-RU#n和FHM#1之间的最小传输时延，n = 1, ... , N。
- N是FHM#1下实现特定小区m的O-RU总数。本例中N = 1。
- T_FH3-m_min是O-RU#m和FHM#2之间的最小传输时延，m = 1, ... , M。
- M是FHM#2下实现特定小区m的O-RU总数。本例中M = 2。
- T_Comb是FHM合并UL U平面消息的处理时延，取决于FHM的能力，并通过M平面报告。
- T_FH1_max + max(max(T_FH2-1_max, ..., T_FH2-N_max), T_FH2_max + max(T_FH3-1_max, ..., T_FH3-M_max) + T_Comb) ≤ (T34_max - T_Comb)
- 即在最大窗方面，O-DU到FHM#1的最大窗 + 第一级合并时间T_Comb + 最大值（FHM#1到所有与之连接的O-RU的最大窗，FHM#1到FHM#2的最大窗 + FHM#2到所有与之连接的O-RU的最大窗 + 第二级合并时间T_Comb） ≤ T34_max
- 其中，
- T_FH1_max是FHM#1和O-DU之间的最大传输时延。
- T_FH2_max是FHM#2和FHM#1之间的最大传输时延。
- T_FH2-n_max是O-RU#n和FHM#1之间的最大传输时延，n = 1, ... , N。
- N是FHM#1下实现特定小区m的O-RU总数。本例中N = 1。
- T_FH3-m_max是O-RU#m和FHM#2之间的最大传输时延，m = 1, ... , M。
- M是FHM#2下实现特定小区m的O-RU总数。本例中M = 2。
- T_Comb是FHM合并UL U平面消息的处理时延，取决于FHM的能力，并通过M平面报告。
此外，为了在O-RU处合并所有UL U平面消息，O-DU应为两个级联FHM配置Ta3_prime_max，并满足以下条件：
- (Ta3_max + max(T_FH3-1_max, ... , T_FH3-M_max) + T_Comb) ≤ Ta3_prime_max_FHM#2
- 即，O-RU最大发送窗 + FHM#2到所有与之连接的O-RU的最大窗 + 第二级合并时间T_Comb ≤ FHM#2的Ta3_prime_max
- (Ta3_max + max(max(T_FH2-1_max, ... , T_FH2-N_max), T_FH2_max + max(T_FH3-1_max, ... , T_FH3-M_max) + T_Comb) + T_Comb) ≤ Ta3_prime_max#1 ≤ (Ta4_max - T_FH1_max)
- 即，O-RU最大发送窗 + 最大值（FHM#1到所有与之连接的O-RU的最大窗，FHM#2到所有与之连接的O-RU的最大窗 + 第二级合并时间T_Comb）+ 第一级合并时间T_Comb ≤ FHM#1的Ta3_prime_max ≤ O-DU最大接收窗 - FHM#1和O-DU之间的最大传输时延
- 其中，
- Ta3_prime_max_FHM#1是FHM#1的Ta3_prime_max
- Ta3_prime_max_FHM#2是FHM#2的Ta3_prime_max
- T_FH2-n_max是O-RU#n和FHM#1之间的最大传输时延，n = 1, ... , N。
- N是FHM#1下实现特定小区m的O-RU总数。本例中N = 1。
- T_FH3-m_max是O-RU#m和FHM#2之间的最大传输时延，m = 1, ... , M。
- M是FHM#2下实现特定小区m的O-RU总数。本例中M = 2。
参考 《O-RAN.WG4.TS.CUS.0-R004-v19.00.pdf》
