一、 前言
伴随电动汽车技术的蓬勃发展，人们对高级驾驶辅助系统（ADAS）与自动驾驶的需求日益增长。在汽车领域，数字高清摄像头逐步取代传统模拟摄像头，凭借在性能、可靠性、系统集成度等方面的显著优势，成为现代汽车智能化与安全性升级的关键要素。
二、 数字摄像头常见的异常

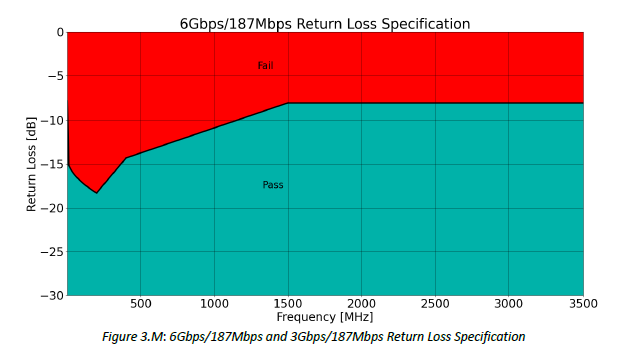

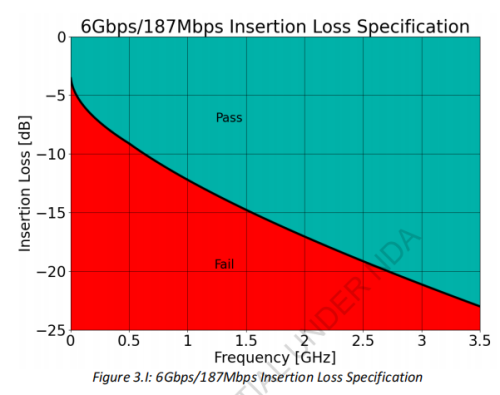

在汽车行驶过程中，数字摄像头常见的闪屏、黑屏、视频卡顿等功能异常情况，会对驾驶安全构成严重威胁。目前市场上的 Serder 芯片对通信链路均有特定要求，只有满足这些要求，才能确保摄像头功能的稳定可靠。以 ADI 的 GMSL2 为例，其 S 参数限值要求对保障通信链路性能至关重要（具体 S 参数限值要求见下图）。
三、 S参数测试
S参数，即散射（Scattering）参数，主要用于描述高频电路中电磁波（信号）在端口之间的反射和透射情况。在射频（RF）、微波（Microwave）以及高速数字电路设计与分析领域，S 参数是不可或缺的核心工具。
在车载数字高清摄像头的开发设计过程中，通过 S 参数判断 PCB - Layout 是否达标是至关重要的必经环节。合理的 PCB - Layout 能够有效减少信号传输过程中的反射和干扰，确保信号完整性。例如，通过优化走线布局、控制线宽和线距等，可以改善信号的传输特性，满足 S 参数限值要求。

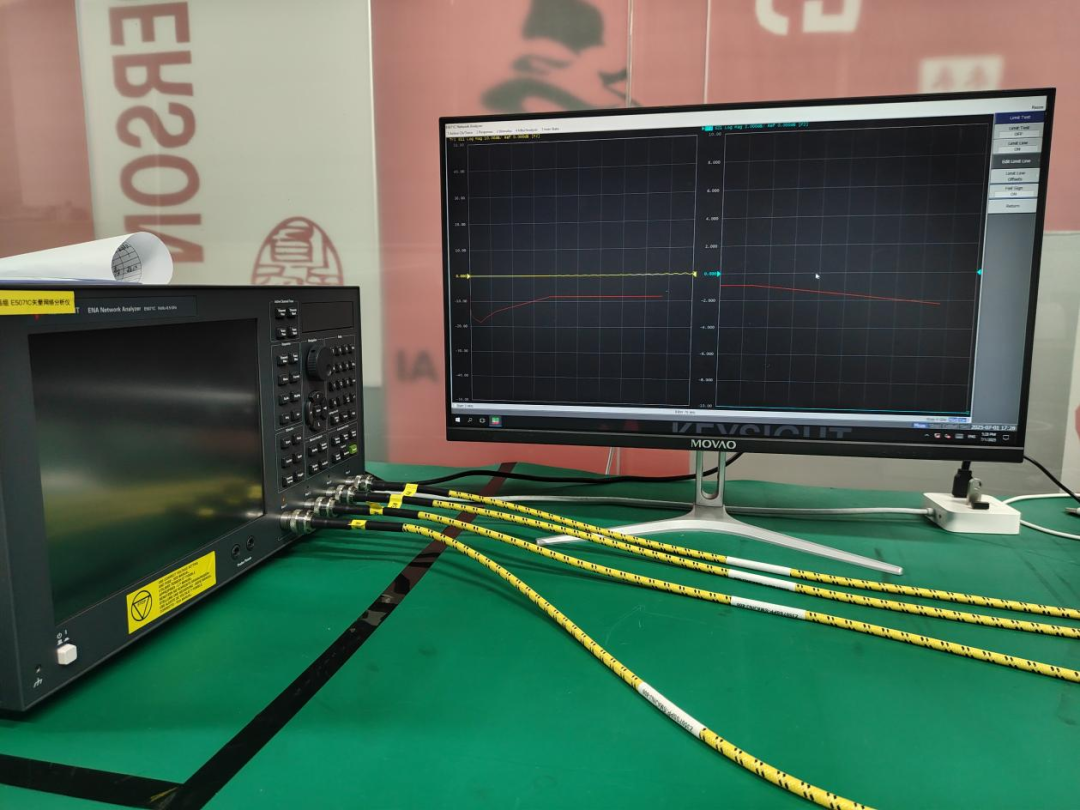

韬略科技为客户提供专业的 S 参数实机测试与深入分析服务。在测试过程中，使用先进的测试设备，如 keysignt 的 E5071C 矢量网络分析仪（见测试设备示意图），能够精准测量信号在不同频率下的反射和透射情况。通过对测试数据的深入分析，韬略科技能够助力客户精准评估产品 POC 链路的通信质量，及时发现潜在问题，并提出针对性的改进建议，有效缩短产品整体开发周期。
四、 POC电感

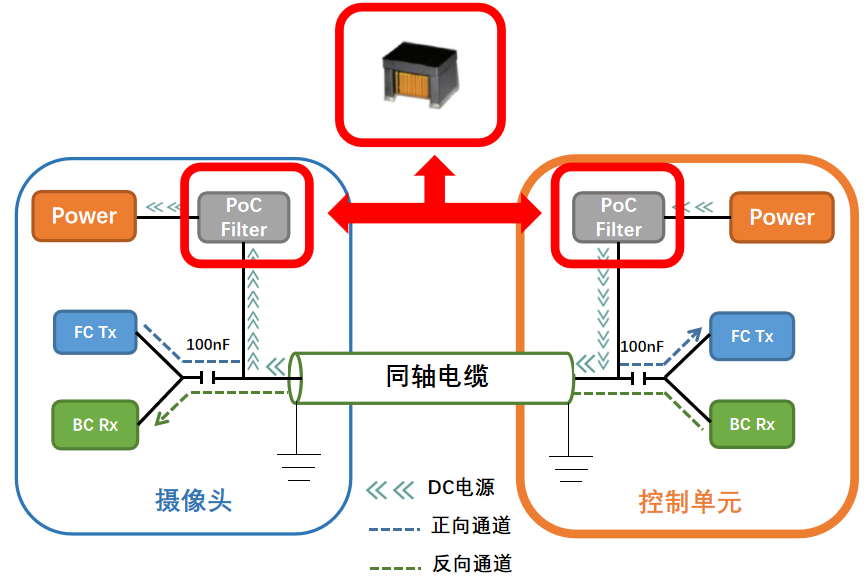

在数字高清摄像头系统中，常采用同轴线同时传输信号与供电。此时，POC 电感发挥着关键作用，它能够将电和信号进行有效分隔，防止信号在电源部分流失，保障信号传输的完整性与稳定性。
五、 韬略科技电感组合方案
韬略科技针对 ADI、TI、慷智等不同品牌的 serdes 芯片，精心研发了一系列适配方案。以下为我司针对 ADI 芯片的部分方案展示：

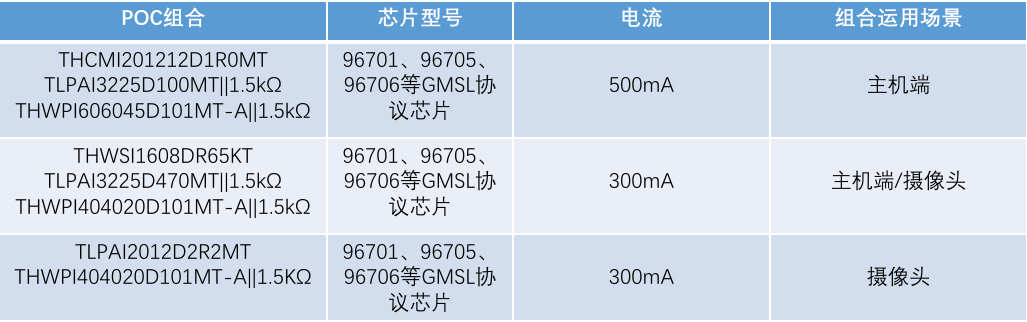

GMSL1组合方案

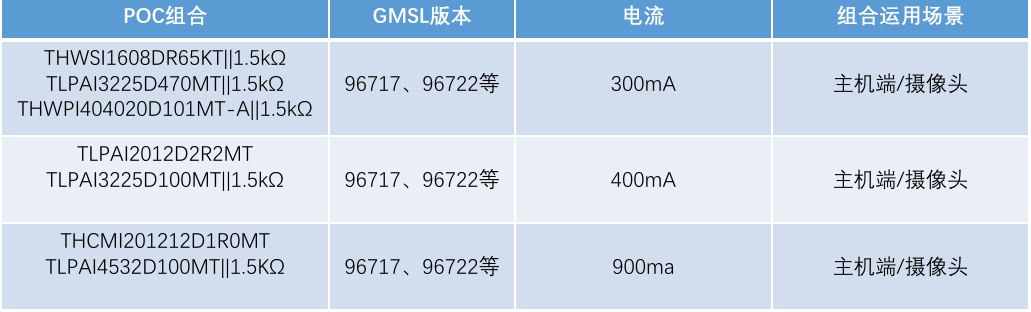

GMSL2组合方案 3Gbps/187Mhz

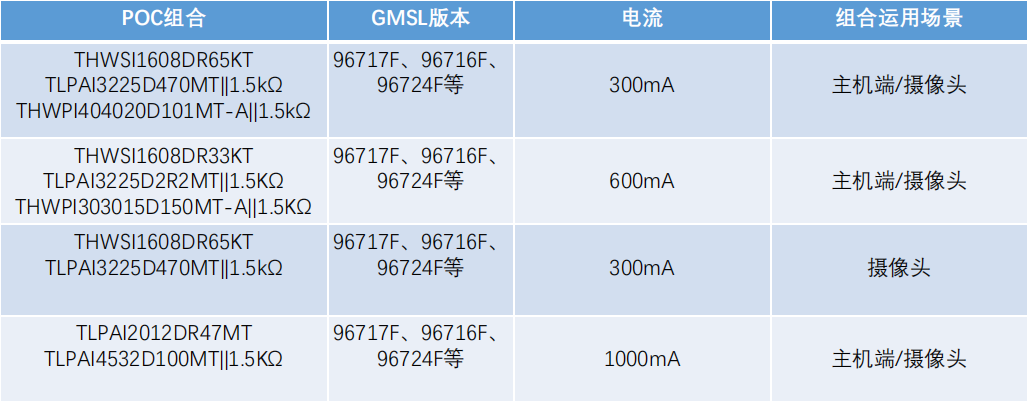

GMSL2组合方案 6Gbps/187Mhz
六、 总结
以上是韬略科技针对 GMSL1/2 的多种方案。若您有 S 参数实测需求，或寻求 POC 电感的国产替代方案，欢迎随时与我们联系咨询。
